Атмосферный испаритель «Гелиос»

Атмосферный испаритель «Гелиос»

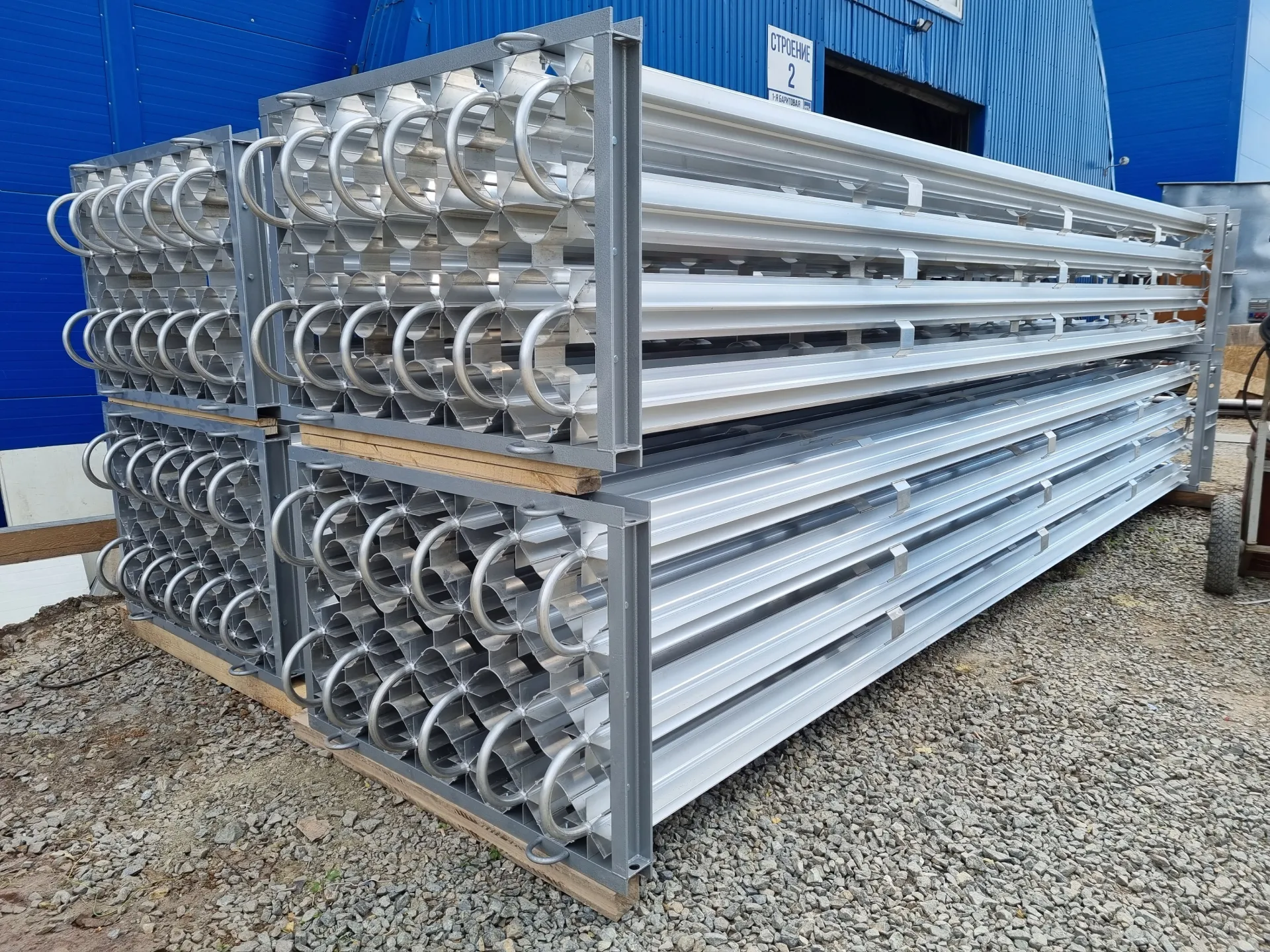

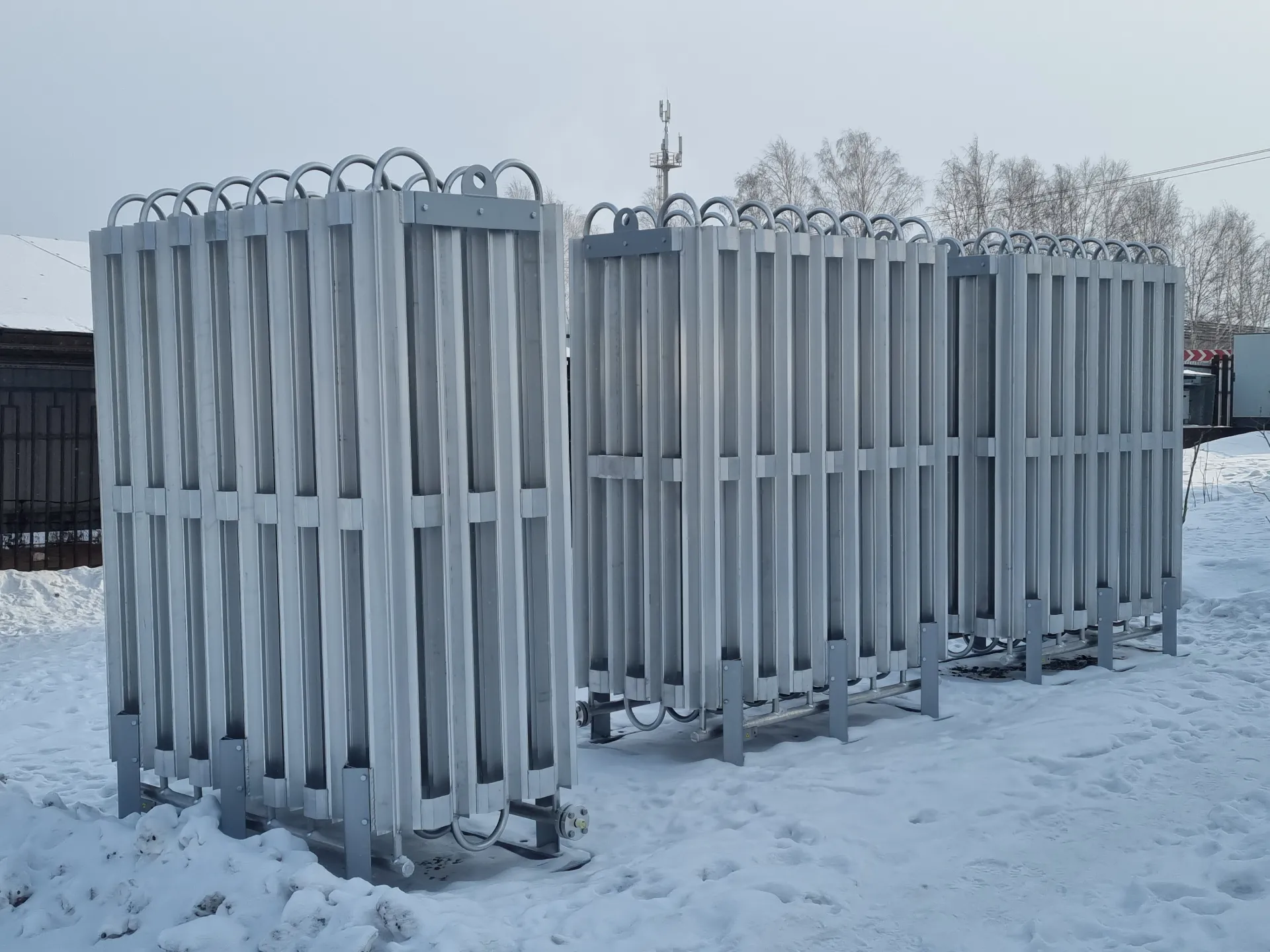

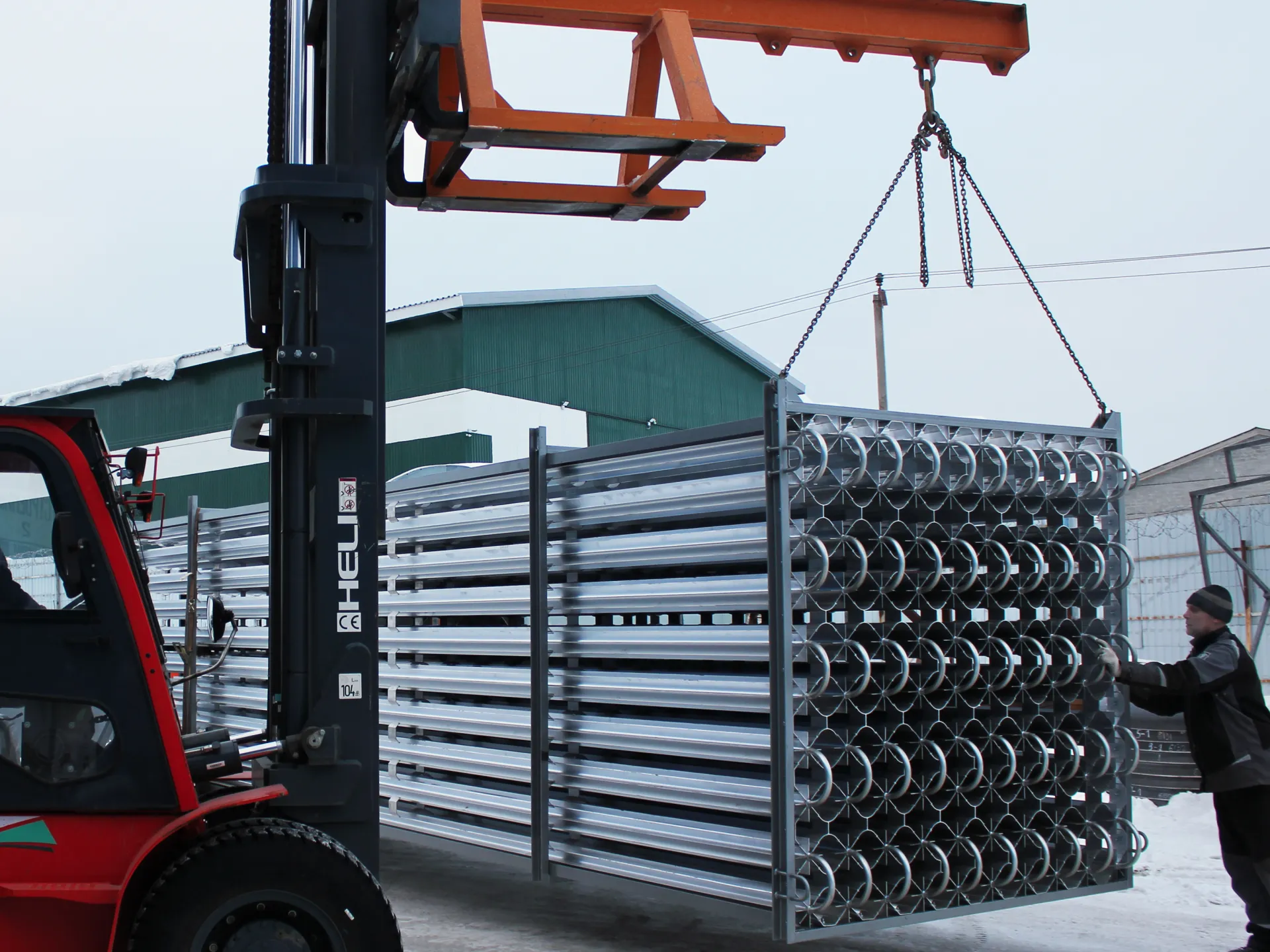

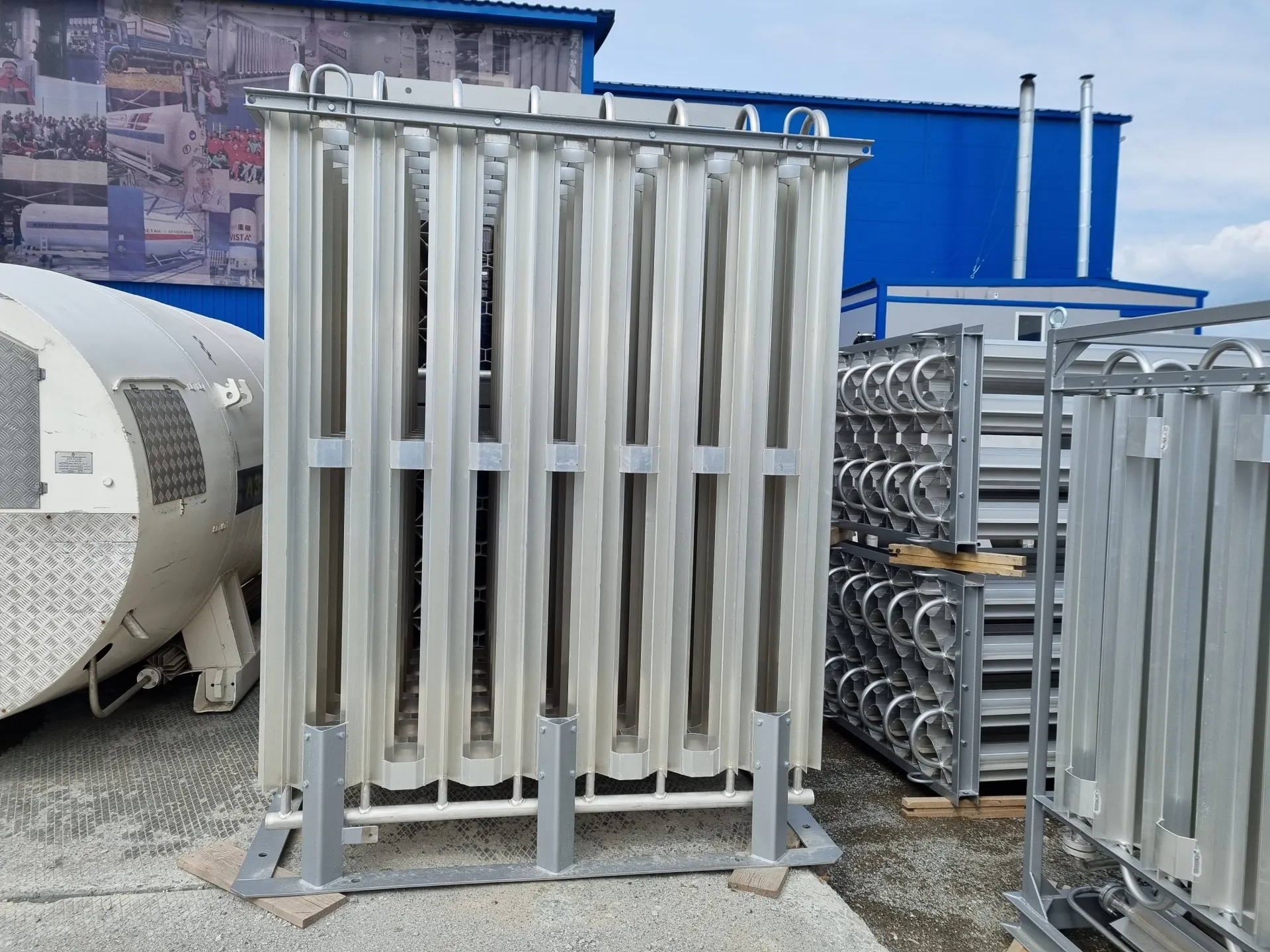

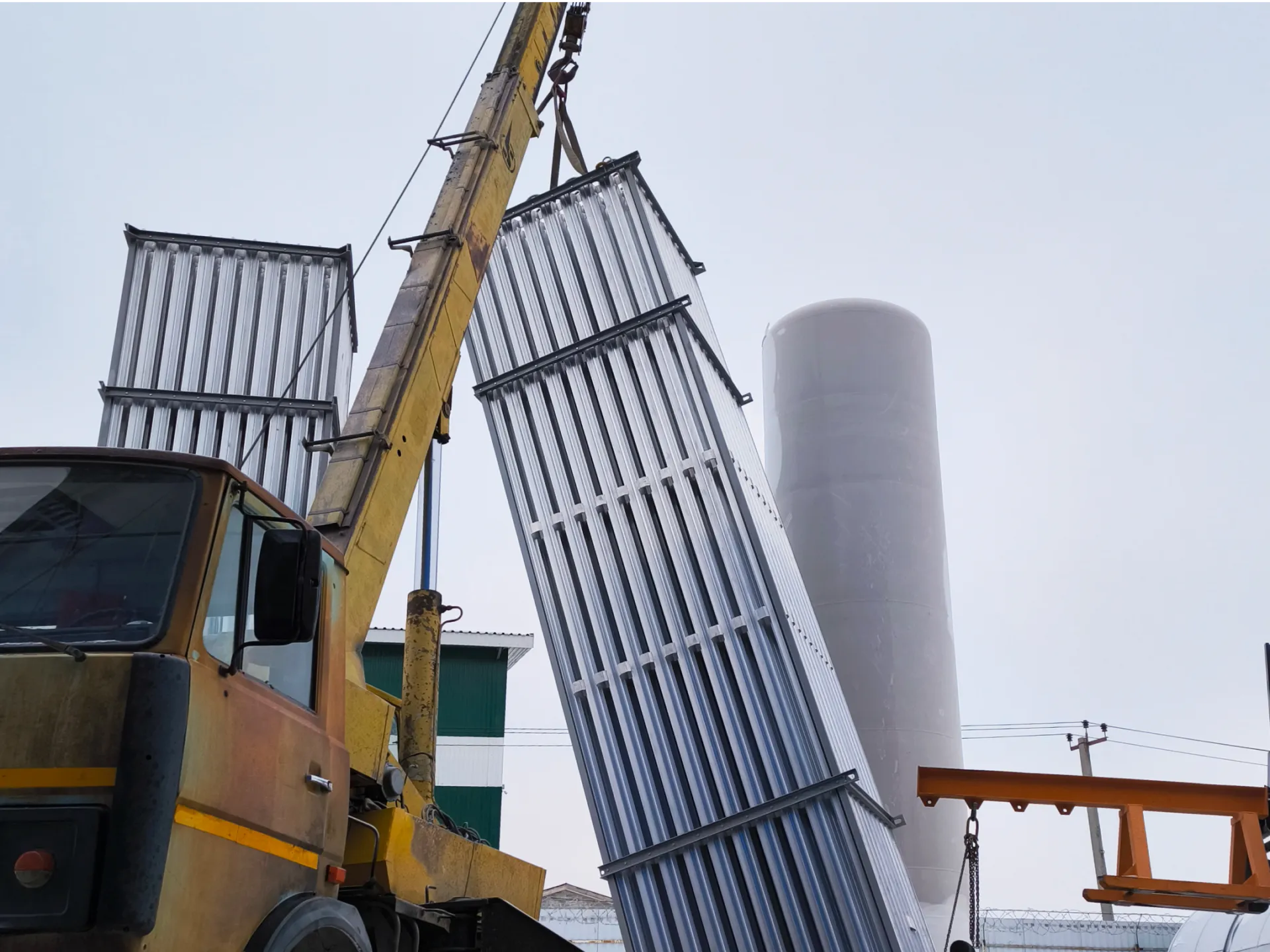

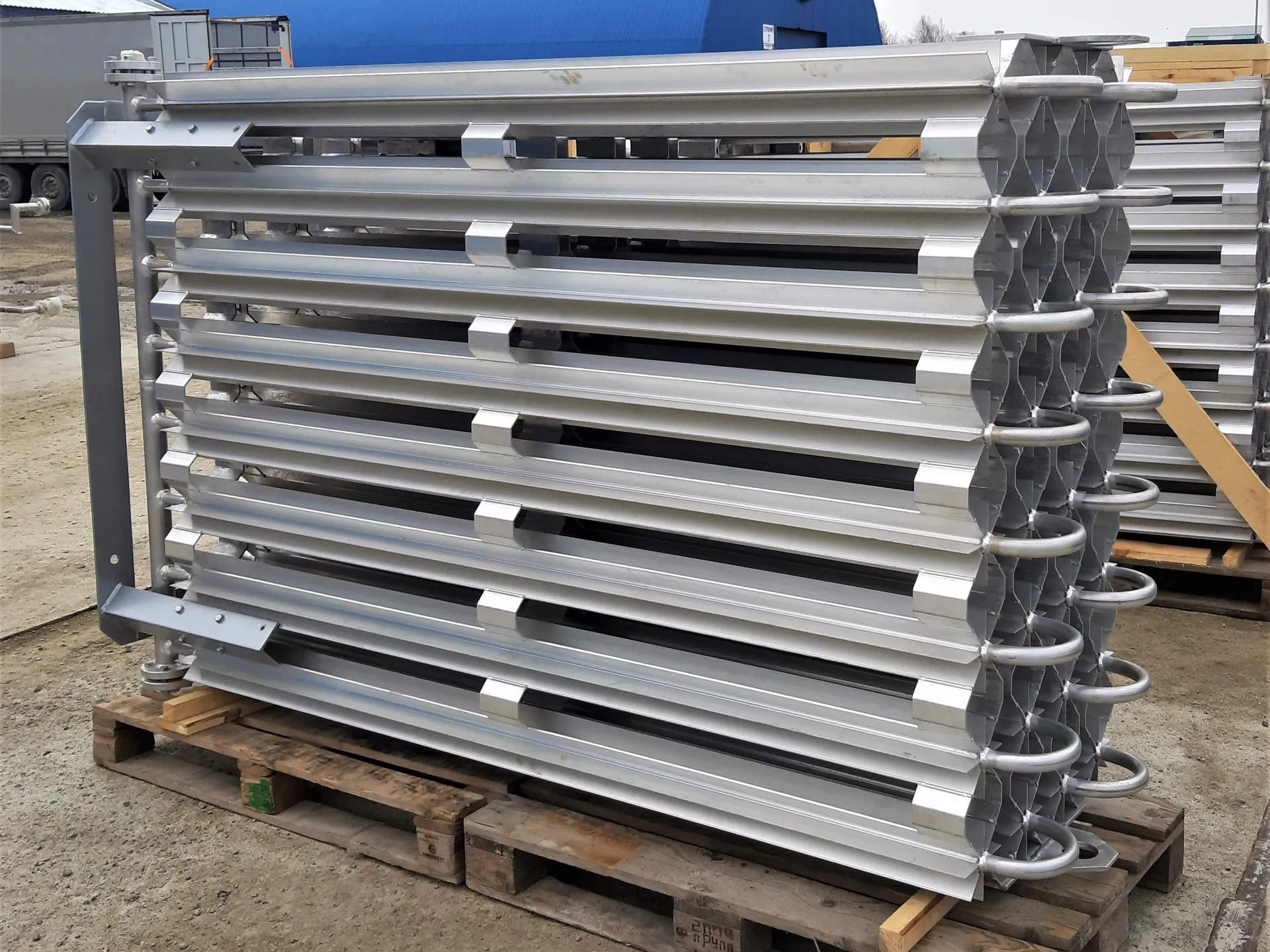

Атмосферный испаритель «Гелиос» — это сварной теплообменный аппарат, предназначенный для газификации сжиженных газов: кислорода, азота, аргона и СПГ. Изготавливается с необходимой заказчику производительностью по газу: от 50 до 3000 нм³/час. Выпускается в двух версиях: низкого давления до 4 МПа и высокого до 40 МПа. Работает без использования электроэнергии, за счет температуры окружающей среды.

Испаритель атмосферный серии «Гелиос» состоит из алюминиевых профилей (оребренных труб) собранных в единый аппарат с дифференцированной системой каналов. Эта система обеспечивает интенсификацию теплообменных процессов на всём теплообменном тракте. Испаритель может работать как при естественной конвекции со стороны атмосферного воздуха, так и при принудительном движении греющего потока атмосферного воздуха, создаваемого вентилятором.

Завод «Техгаз-ТК» выпускает испарители марки «Гелиос» двух типов:

  • Испарители низкого давления до 4 МПа. Работают совместно с криогенными газификаторами. В качестве материала для изготовления используют алюминиевый профиль с наружным и внутренним оребрением.
  • Испарители высокого давления до 40 МПа. Работают в составе криогенных газификационных установок. В качестве материала для изготовления используют алюминиевый профиль с наружным и внутренним оребрением, а также трубу из нержавеющей стали.



При выборе испарителя важно знать несколько ключевых параметров: давление, производительность по газу в нм³/час, а также рабочую среду: азот, аргон, кислород, или СПГ. Кроме того, при вычислении необходимой площади теплообмена нужно принять во внимание климатические факторы эксплуатации криогенного испарителя. Например, чем ниже среднегодовая температура в регионе, тем больше должна быть площадь теплообмена атмосферного испарителя.

Преимущества атмосферных испарителей «Гелиос»:

  1. Высокие антикоррозийные свойства за счет использования при производстве улучшенного алюминиевого сплава. Это гарантирует долгий срок службы испарителей и их стабильную работу при различных климатических условиях.
  2. Гармоничная конструкция профилей, которая обеспечивает оптимальное соотношение площади теплообменных поверхностей и габаритов изделия.
  3. Бесперебойная работа криогенных испарителей в широком диапазоне температур: от −50 до +50 °C.
  4. Легкая, но в то же время прочная конструкция за счет специальной конфигурации ребер, для соединения которых не требуется внешний кожух.
  5. Индивидуальный подход: атмосферный испаритель может быть изготовлен под требуемую производительность заказчика и любые необходимые размеры типы: навесные, отдельно стоящие, вытянутые вдоль кузова автомобиля, заключенные в каркасе контейнера и так далее.
  6. Сжатые сроки производства за счет технологии применения металлических перемычек при изготовлении оборудования.

Испарители атмосферные Гелиос типа ИА сертифицированы на соответствие ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Завод гарантирует качество и безопасность поставляемого Оборудования в соответствии с ТУ 3642-001-633665530-11, действующими стандартами, утвержденными на данный вид Товара.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

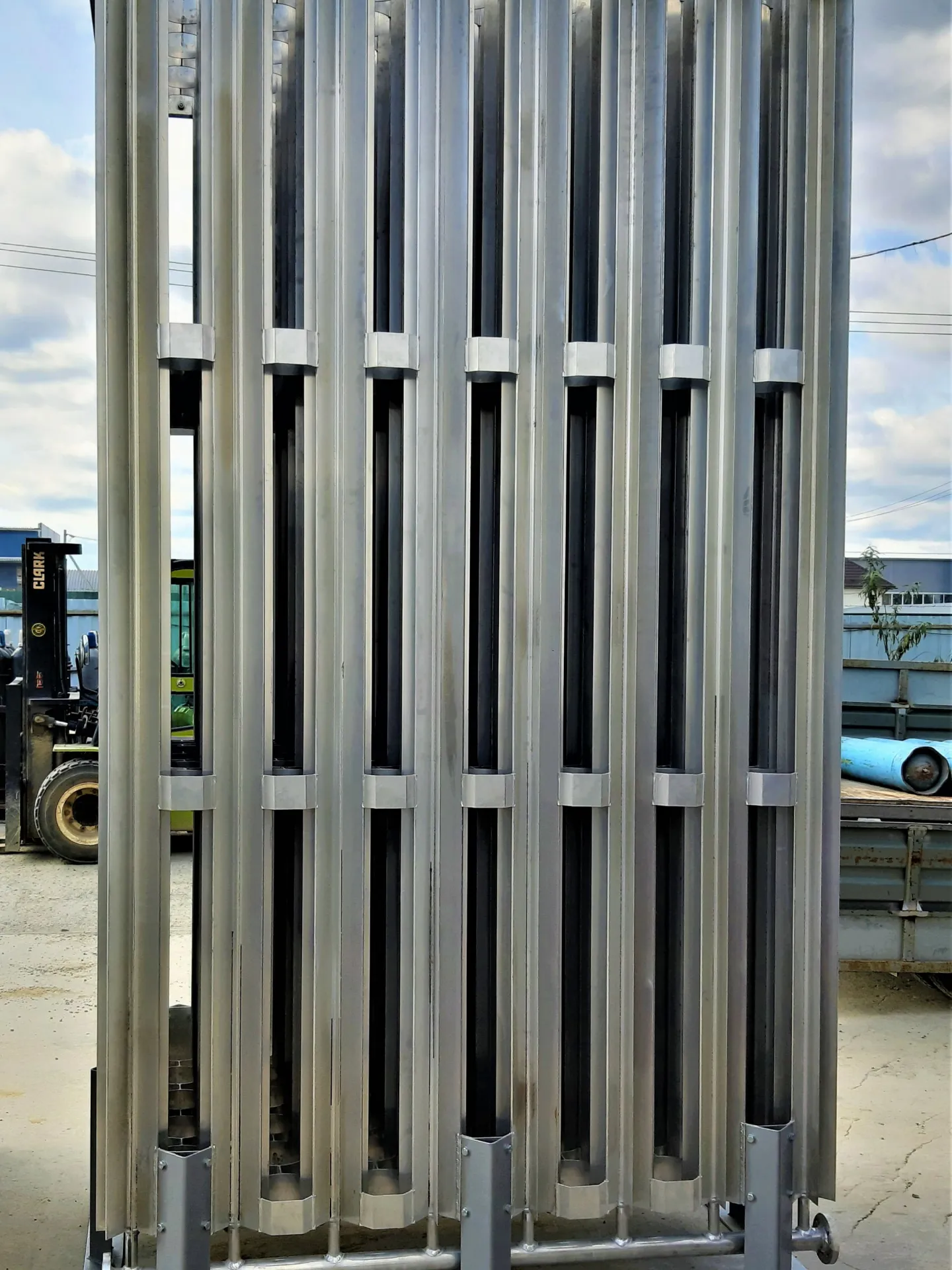

Устройство атмосферного испарителя «Гелиос»

— Металлический каркас

Сделан из алюминия или стали.

— Алюминиевый профиль

Алюминиевый профиль с наружным и внутренним оребрением с повышенной коррозийной стойкостью «Снежинка». Испарители высокого давления дополнительно оснащаются внутренней трубой из нержавеющей стали 12Х18Н10Т.

— Подъемные проушины

Атмосферные испарители, как правило, оснащаются четырьмя подъемными проушинами для удобства транспортировки и перемещения изделия.

— Место заземления

Помогает защитить изделие от статического электричества.

— Опоры

Число и тип опор зависят от массогабаритных размеров испарителя. Опоры могут быть объединены единой рамой. Испарители навесного типа поставляются без опор.

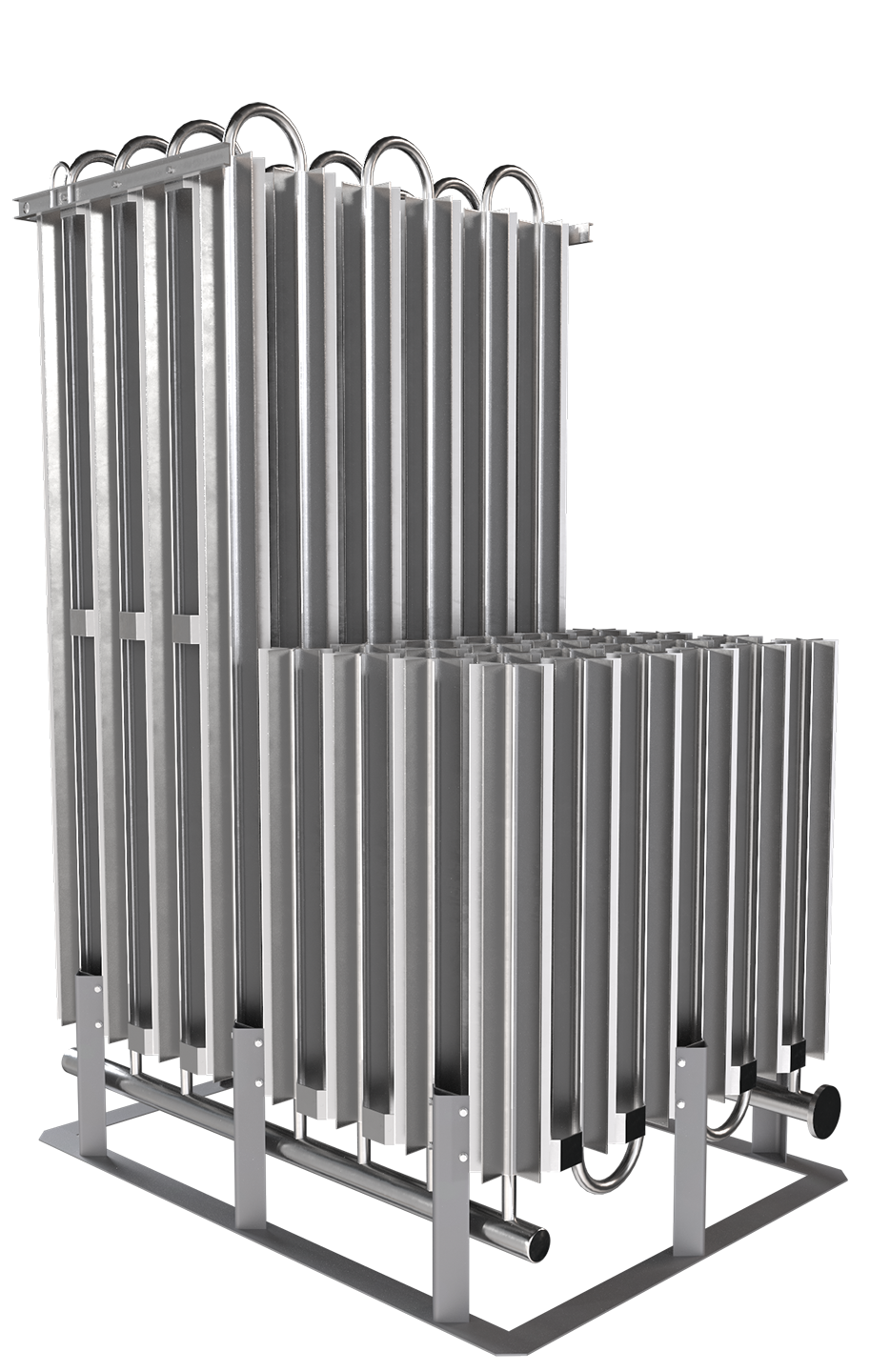

razrez helios Устройство Испарители ГЕЛИОС

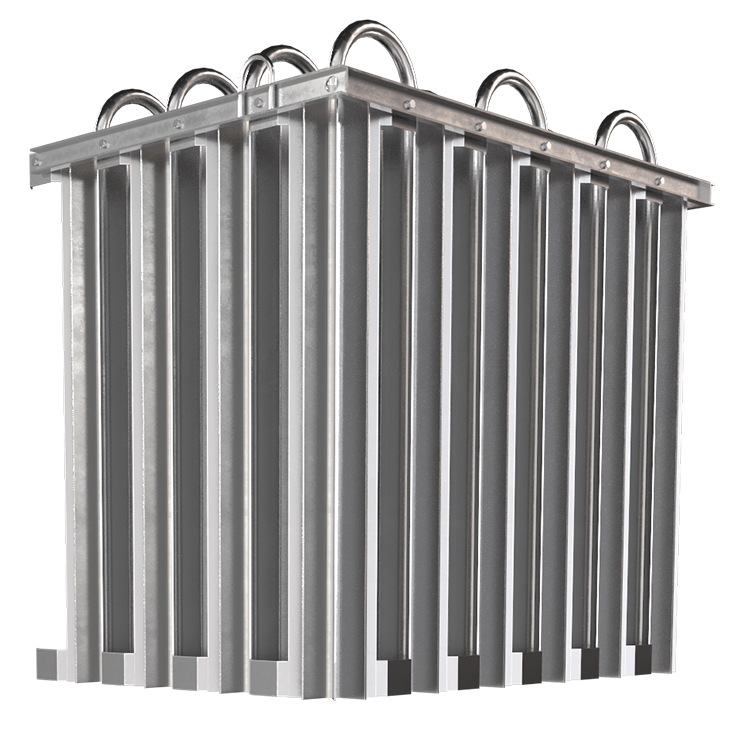

крышка Гелиос Устройство Испарители ГЕЛИОС

— Металлический каркас

Сделан из алюминия или стали.

— Алюминиевый профиль

Алюминиевый профиль с наружным и внутренним оребрением с повышенной коррозийной стойкостью «Снежинка». Испарители высокого давления дополнительно оснащаются внутренней трубой из нержавеющей стали 12Х18Н10Т.

— Подъемные проушины

Атмосферные испарители, как правило, оснащаются четырьмя подъемными проушинами для удобства транспортировки и перемещения изделия.

— Место заземления

Помогает защитить изделие от статического электричества.

— Опоры

Число и тип опор зависят от массогабаритных размеров испарителя. Опоры могут быть объединены единой рамой. Испарители навесного типа поставляются без опор.

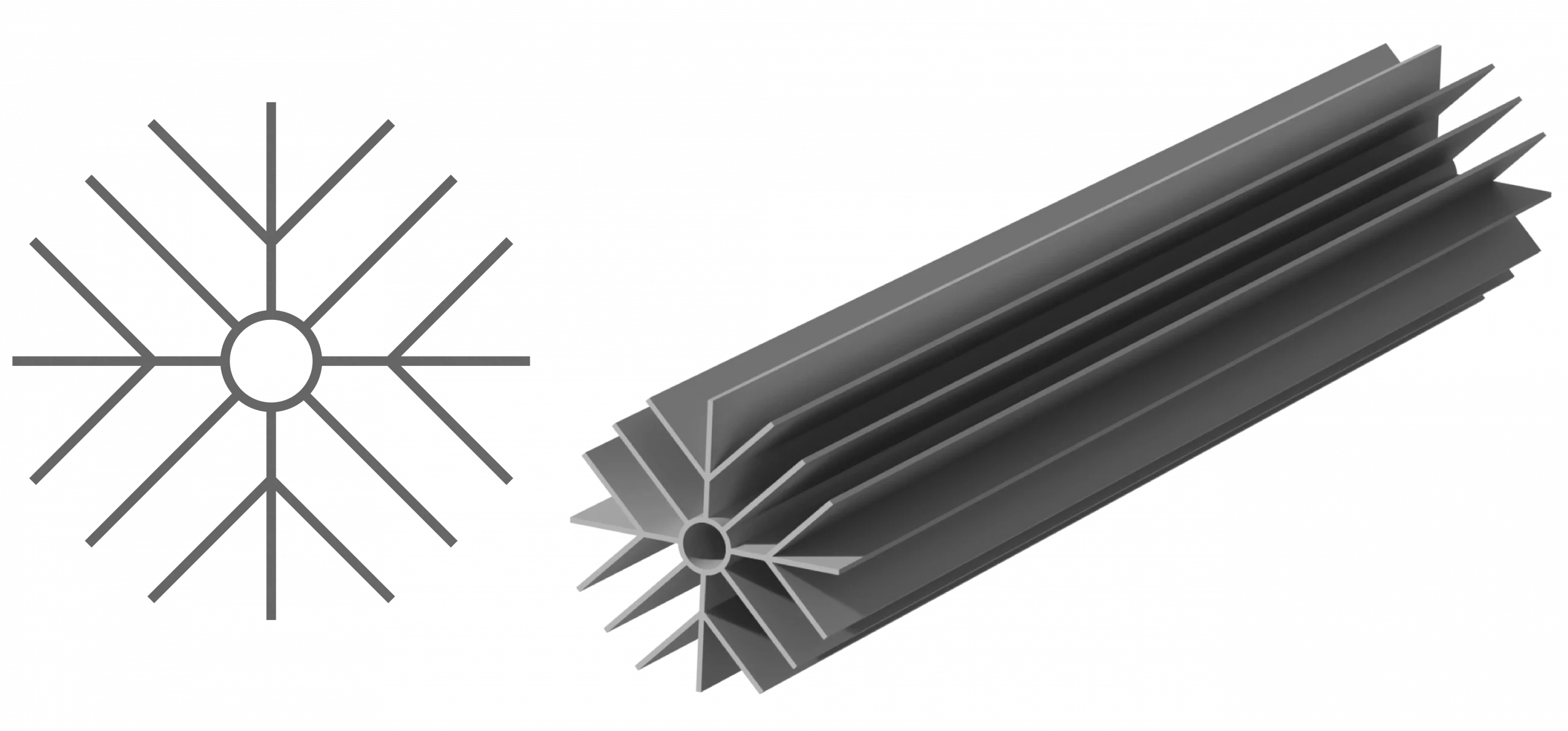

Форма профиля атмосферного испарителя в поперечном разрезе напоминает снежинку.
Принцип работы ИА «Гелиос»
в разрезе
Форма профиля атмосферного испарителя в поперечном разрезе напоминает снежинку. Такая форма позволяет максимально эффективно использовать каждый квадратный сантиметр поверхности оборудования и при минимальных размерах изделия обеспечить необходимый уровень производительности.
Криогенная жидкость поступает в испаритель.
Принцип работы ИА «Гелиос»
в разрезе

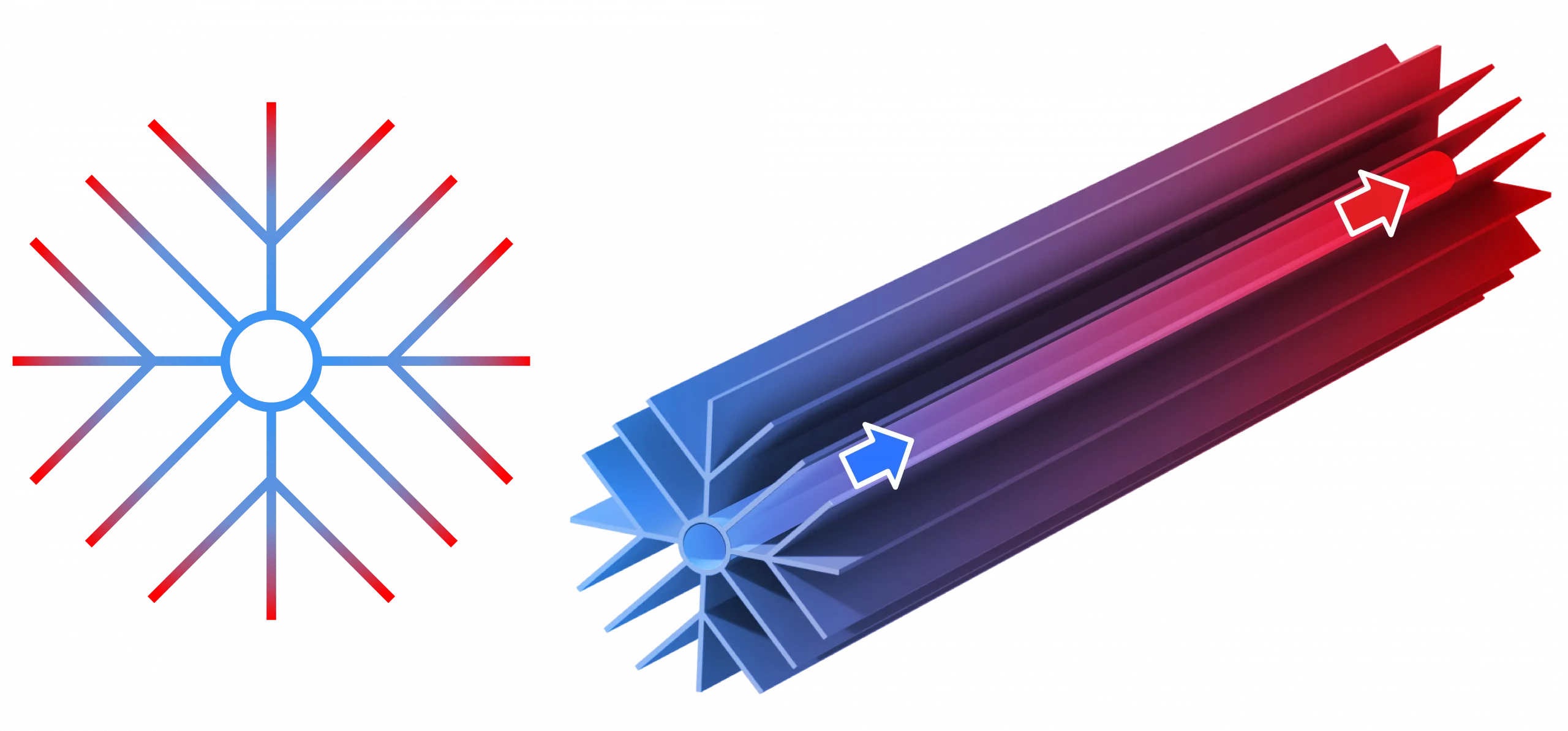

Криогенная жидкость поступает в испаритель. Под действием атмосферного тепла криопродукт начинает нагреваться. Наличие множества ребер у трубы позволяет увеличить площадь теплообмена без увеличения размеров самого испарителя — чем больше площадь поверхности, тем быстрее происходит испарение.

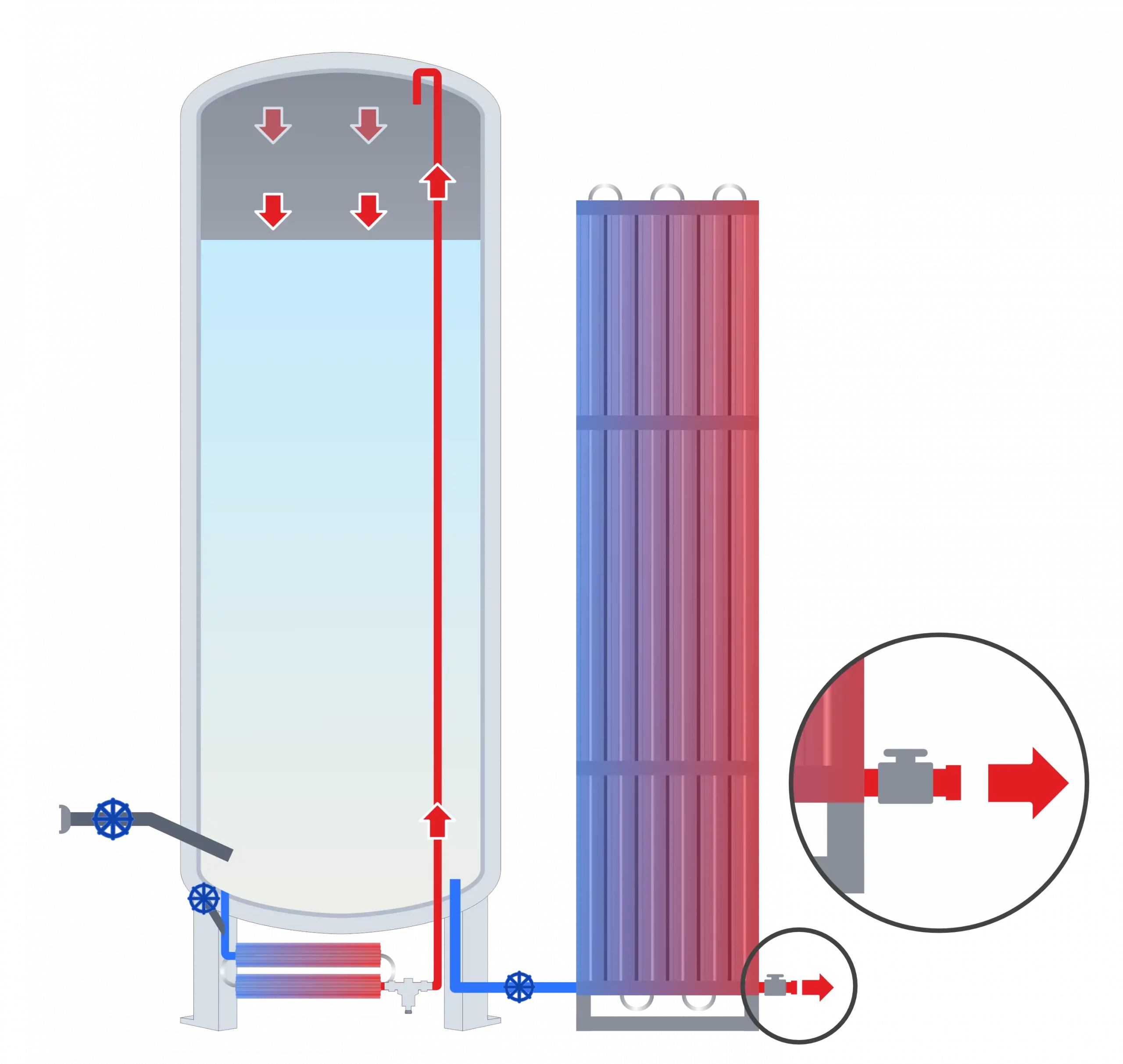

Криопродукт самотёком под действием силы тяжести поступает в испаритель подъема давления.
Принцип работы ИА «Гелиос»
с ГХК VISTA
Криопродукт самотёком под действием силы тяжести поступает в испаритель подъема давления. Там он газифицируется и в виде влажного пара поступает в верхнюю часть внутреннего сосуда. Образовавшаяся газовая подушка выталкивает криопродукт из емкости в трубопровод, который идет к продукционному атмосферному испарителю. Там криопродукт газифицируется и поступает на потребителя.
Атмосферные испарители навесного типа.
Принцип работы ИА «Гелиос»
с ГХК VISTA

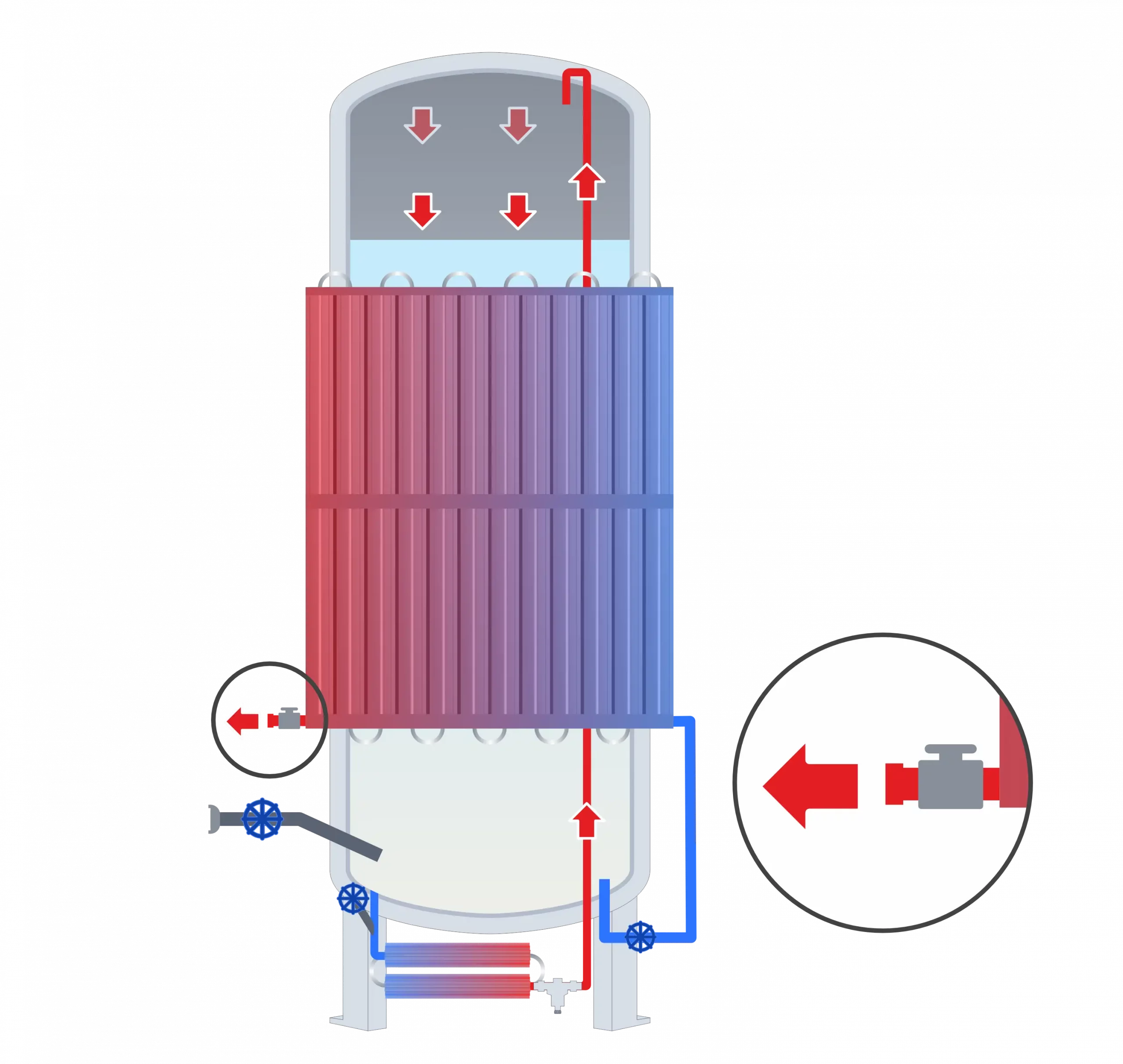

Атмосферные испарители навесного типа. Принцип действия тот же самый, что и у отдельностоящих испарителей. Единственное отличие — место размещения. Навесные испарители крепятся к наружному кожуху газификатора. Как правило, их заказывают, когда требуется небольшая производительность по газу.

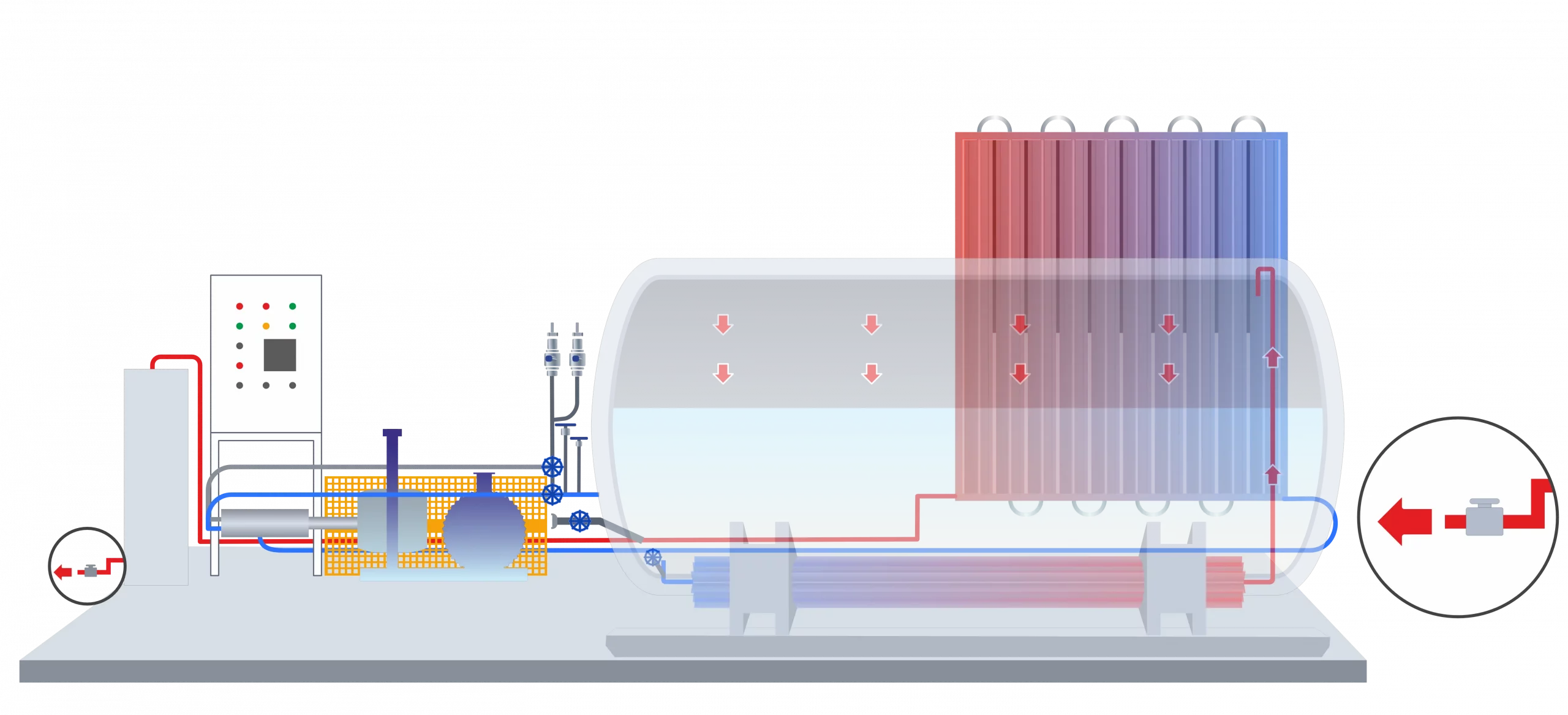

Криопродукт самотеком под действием силы тяжести поступает в испаритель подъема давления.
Принцип работы ИА «Гелиос»
С ГУ ARIA
Криопродукт самотеком под действием силы тяжести поступает в испаритель подъема давления. Там он газифицируется и в виде влажного пара поступает в верхнюю часть внутреннего сосуда. Образовавшаяся газовая подушка выталкивает криопродукт из емкости в трубопровод. После захолаживания насосного агрегата, насос перекачивает криопродукт на атмосферный испаритель высокого давления. Там криопродукт газифицируется и поступает на жидкостный догреватель, который выдает продукт на потребителя.

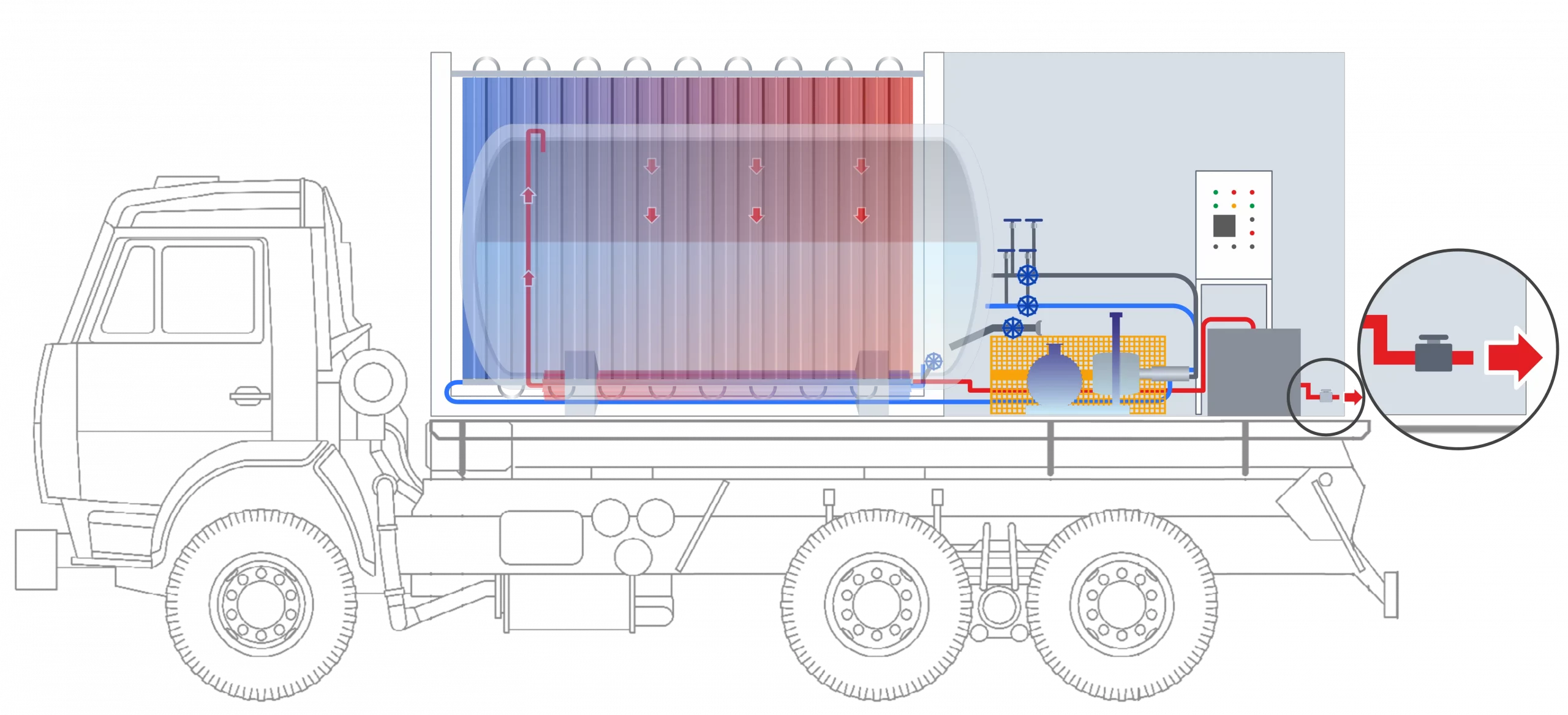

Принцип действия тот же самый, что и у стационарной газификационной установки.
Принцип работы ИА «Гелиос»
С АГУ ARIA
Принцип действия тот же самый, что и у стационарной газификационной установки. Единственное отличие — место размещения. Испарители высокого давления крепятся на раму, которая монтируется в кузове грузового автомобиля, либо на базе полуприцепа.
