Воздухоразделительная установка UNIT — это криогенный комплекс по производству кислорода и азота в жидком или газообразном виде из атмосферного воздуха. Может производить не только технические газы, но и газы высокой чистоты для обеспечения кислородом и азотом клиник, НИИ, лабораторий и других учреждений. Работа комплексов UNIT основана на принципе разделения воздуха методом глубокого охлаждения, что позволяет использовать атмосферный воздух в качестве бесплатного сырьевого материала.

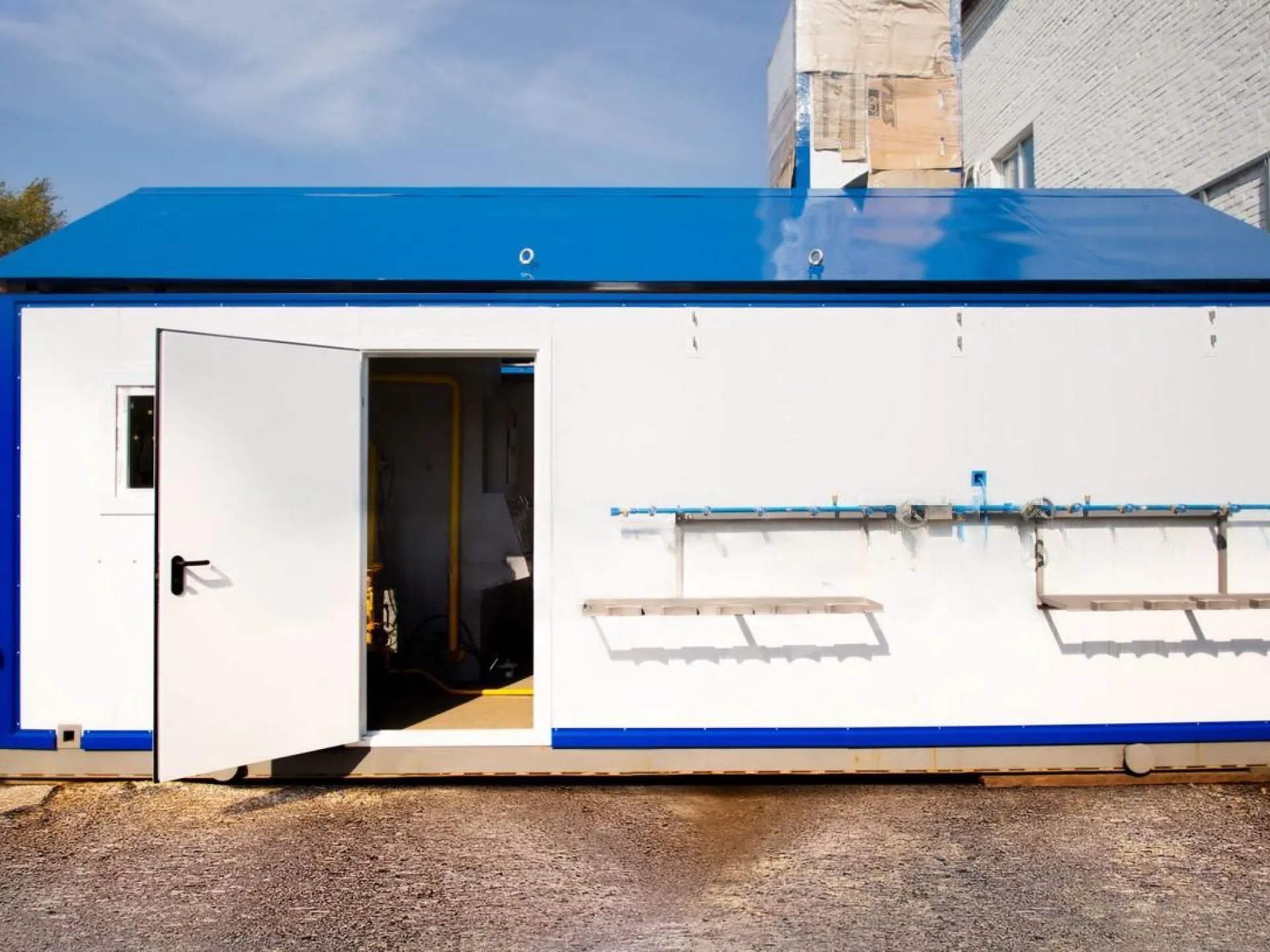

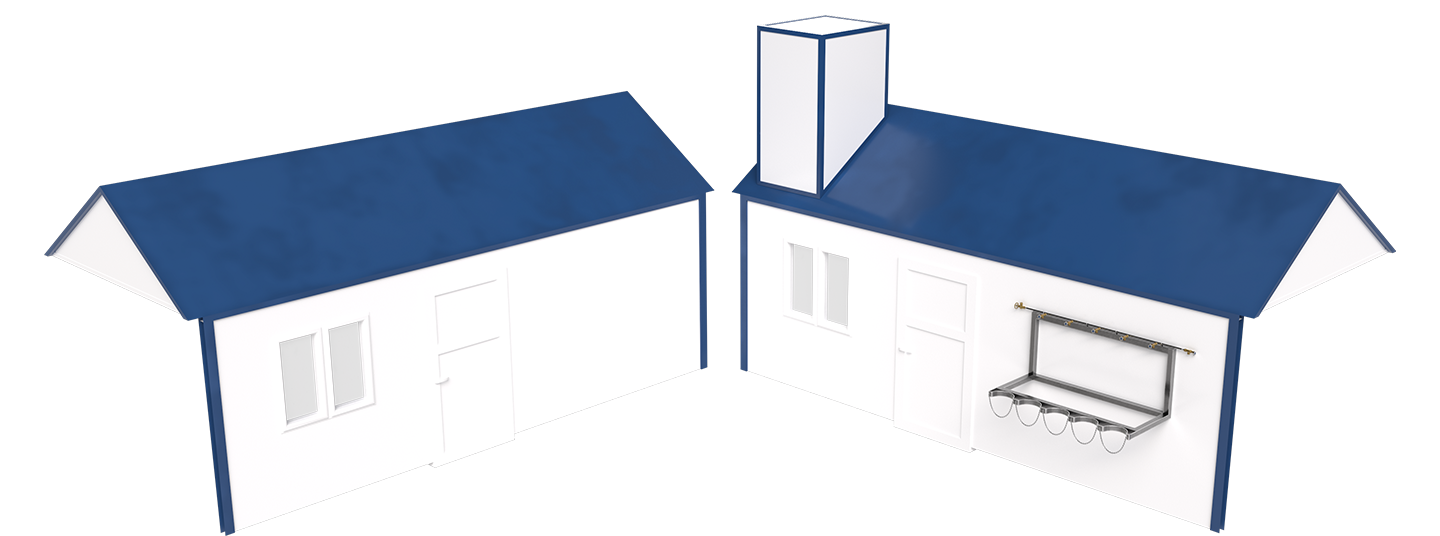

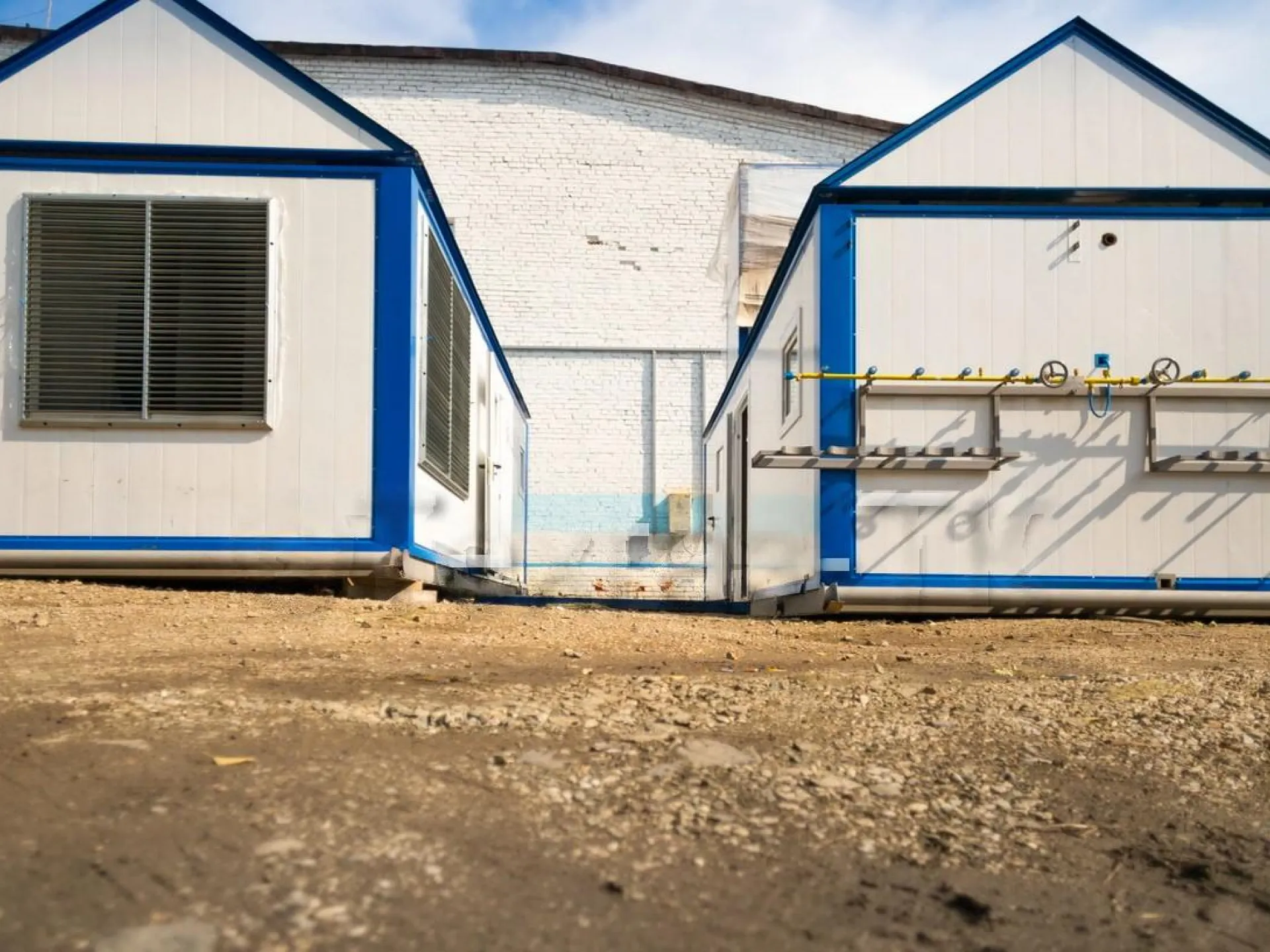

Завод «Техгаз-ТК» производит воздухоразделительные станции мобильного и стационарного исполнения. Мобильный вариант предполагает размещение оборудования в двух блок-боксах, что упрощает перевозку и монтаж станции на месте получения продукта. Стационарный вариант — это поставка элементов станции «россыпью» с возможностью монтажа в заранее подготовленном помещении, к примеру, взамен демонтированной станции похожего типа.

Станции изготавливаются на базе унифицированных агрегатов отечественного, а также импортного производства, и снабжаются уникальной системой управления. В ходе заводских испытаний происходит настройка и подгонка компонентов, что сказывается на надежности и качестве оборудования.

Кроме того, инженеры «Техгаз-ТК» могут обновить или заменить оборудование или систему управления АжКж заказчика на более функциональное или более современное, что не всегда является тождественным, но всегда нацелено на совершенствование производства с целью повышения прибыльности и безопасности, экономии ресурсов и получения контроля над процессом, в том числе дистанционно через сеть Интернет.

Преимущества мобильных криогенных воздухоразделительных установок UNIT:

  • Полная автономность — криогенную воздухоразделительную установку можно эксплуатировать в отдаленных и труднодоступных районах.

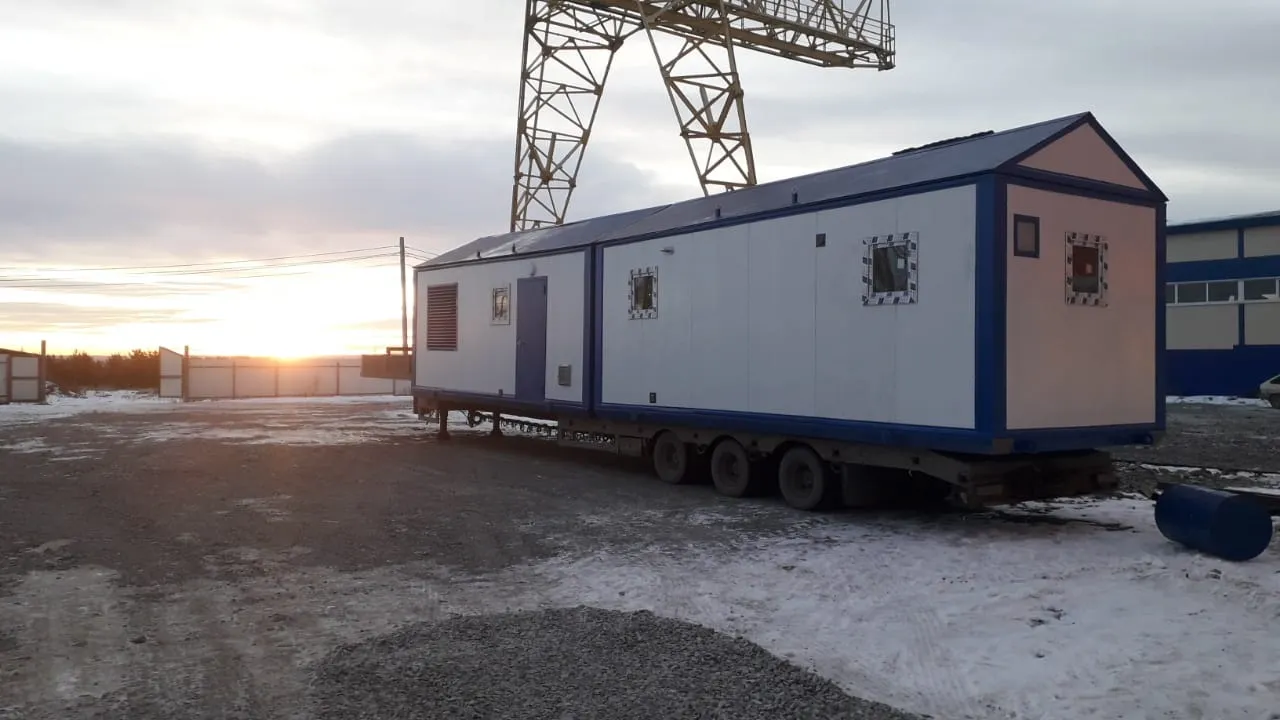

  • Габариты криогенного комплекса позволяют удобно перевозить его различными видами транспорта.
  • Модульная конструкция позволяет оперативно монтировать установку на объекте потребления газов открытого или закрытого типа.
  • 4 режима работы, в каждом из которых криогенная воздухоразделительная установка обеспечивает производство определенного газа в газообразном или жидком состоянии.
  • Высокая чистота продукта разделения воздуха: азот — 99,9% объема, кислород не менее 99,7% объема.
  • Автоматизация работы компрессорного отделения, что позволяет получать жидкий криопродукт заданного качества нажатием одной кнопки.



Получение кислорода и азота в жидком и в газообразном состоянии с высокой чистотой продукта позволяет широко использовать криогенные комплексы UNIT в медицинской сфере, а также в машиностроительной, энергетикой, металлургической, химической, газо-и нефтеперерабатывающей, угольной, сельскохозяйственной и строительной отраслях промышленности.

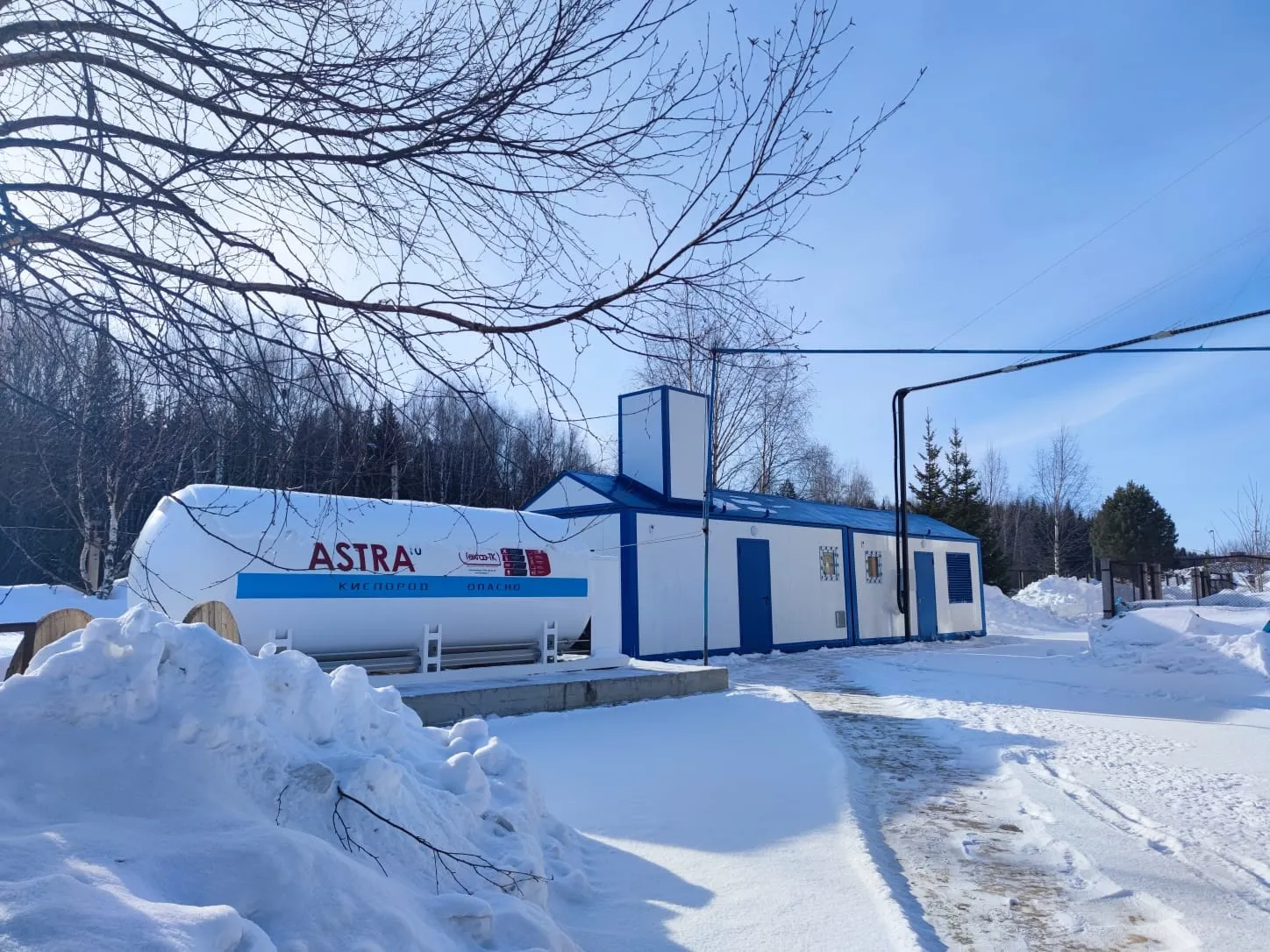

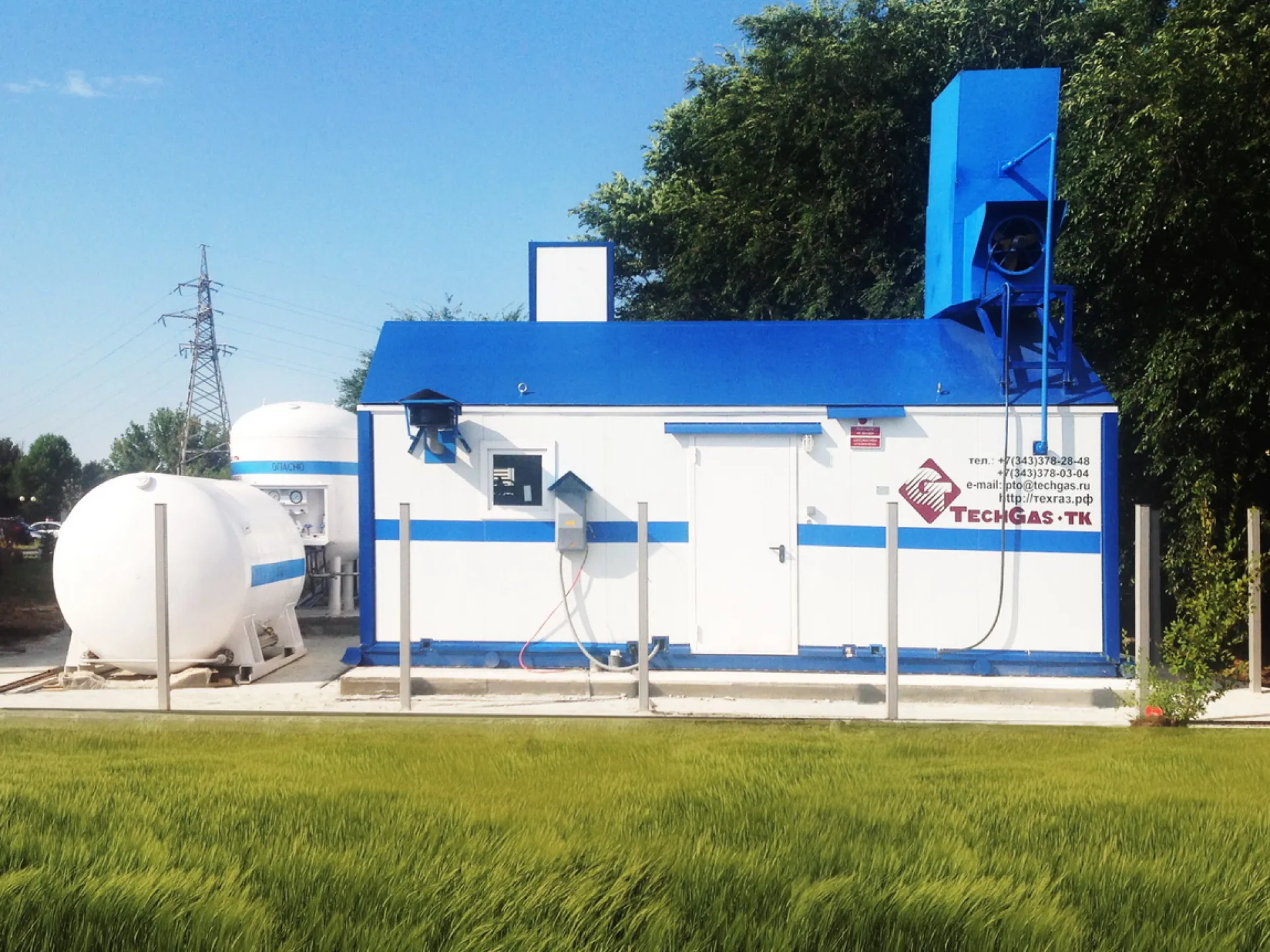

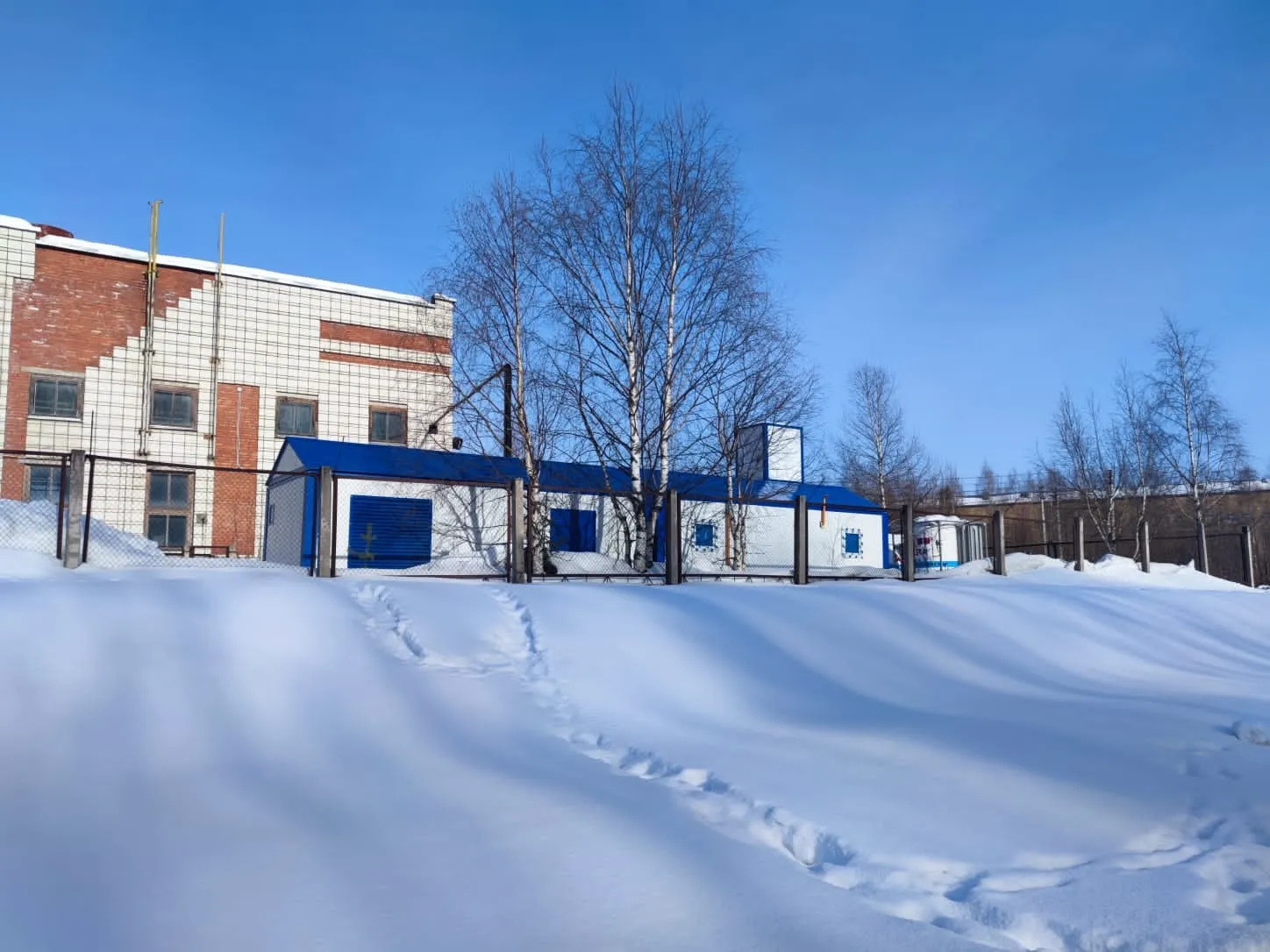

Криогенный комплекс UNIT требует монтажа на месте эксплуатации, а также подключения к источнику электроэнергии и водоснабжения. Устанавливается на ровную бетонную площадку, огороженную по периметру металлической сеткой.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

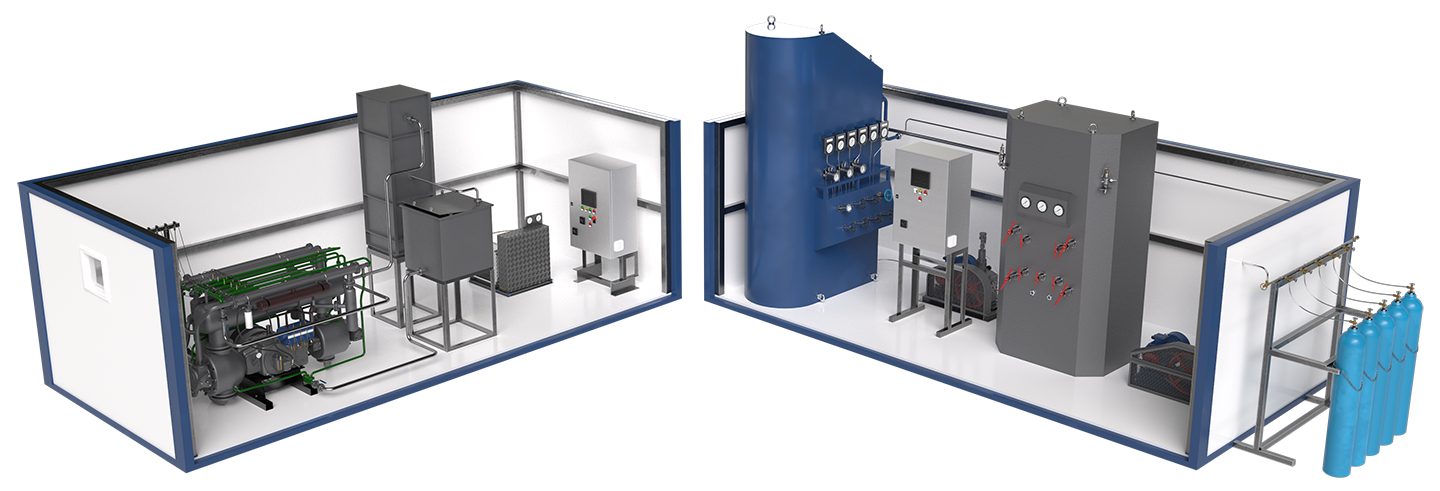

Устройство воздухоразделительной установки UNIT

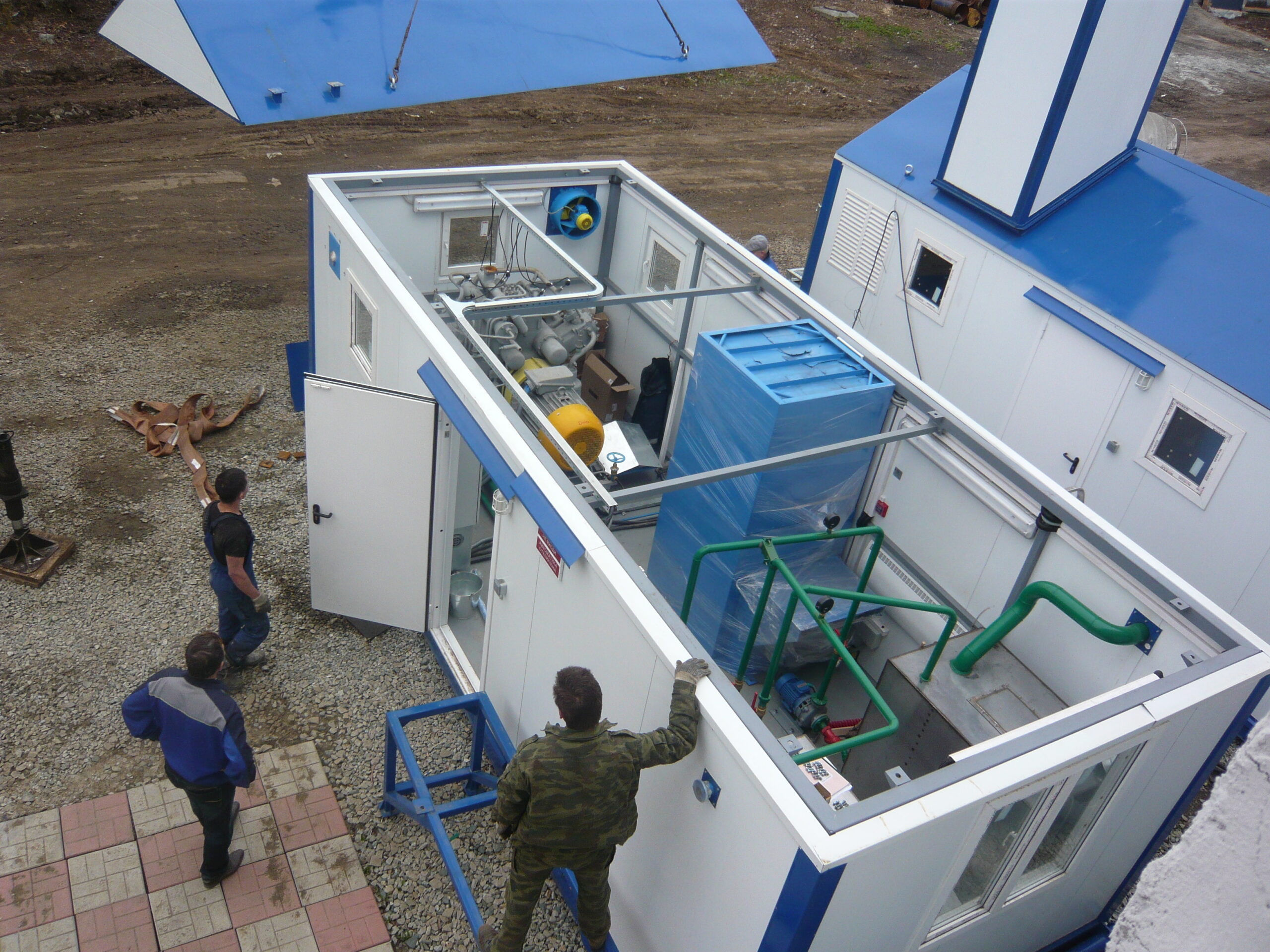

— Компрессорный модуль

Утепленный блок-бокс с системой отопления, вентиляции и освещения.

— Блок входа воздуха

Входной воздушный фильтр, в который поступает атмосферный воздух.

— Установка компрессорная воздушная ВШ-4,2/200

Предназначена для сжатия воздуха до давления 20 МПа. Сама установка состоит из компрессорного агрегата и электродвигателя, установленных на общей раме. Устройство оснащено системой автоматического управления и аварийной защиты.

— Блок предварительного охлаждения

Используется для дополнительного охлаждения воздуха перед блоком очистки.

— Щит управления поршневым компрессором «Марс»

Служит для автоматического управления поршневым компрессором.

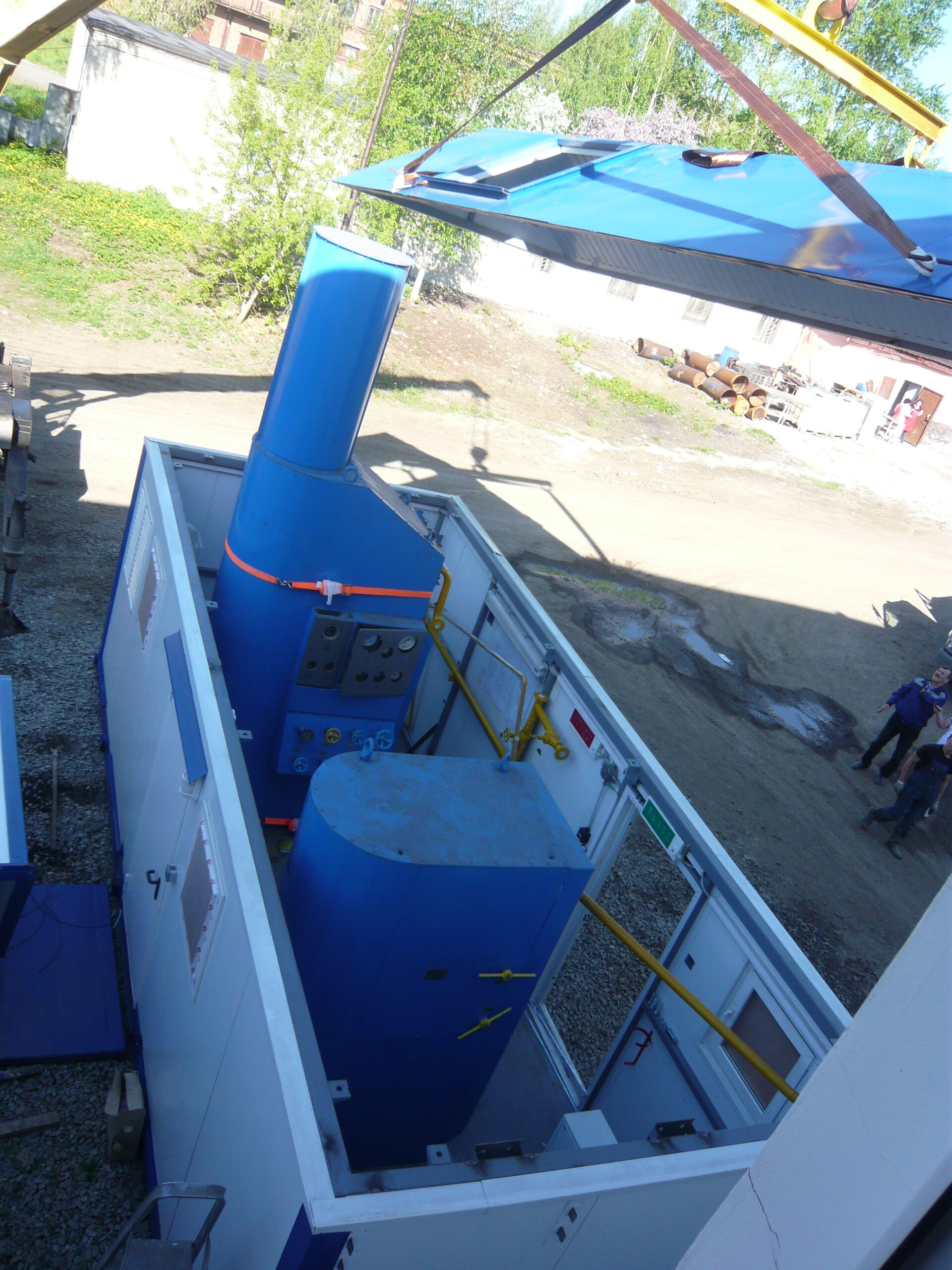

— Технологический модуль

Второй утепленный блок-бокс с системой отопления, вентиляции и освещения.

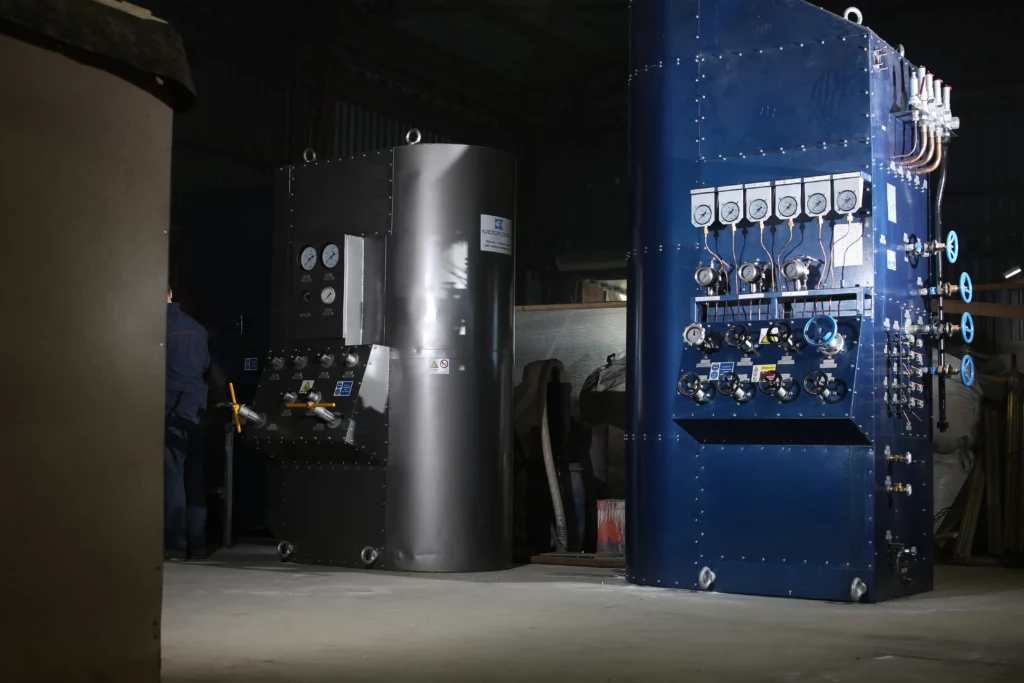

— Блок разделения воздуха

Состоит из воздухоразделительных колонн и теплообменной аппаратуры.

— Щит управления ВРУ

Система контроля, управления и визуализации технических параметров.

— Агрегат детандерный ДПВ2-200/6-3М

Предназначен для получения низких температур путем расширения сжатого воздуха.

— Блок очистки воздуха

Специальный блок, в котором происходит очистка воздуха от влаги, углекислого газа и ацетилена.

— Насос сжиженных газов

Перекачивает жидкий криопродукт на наполнительную рампу с предварительной газификацией в теплообменнике.

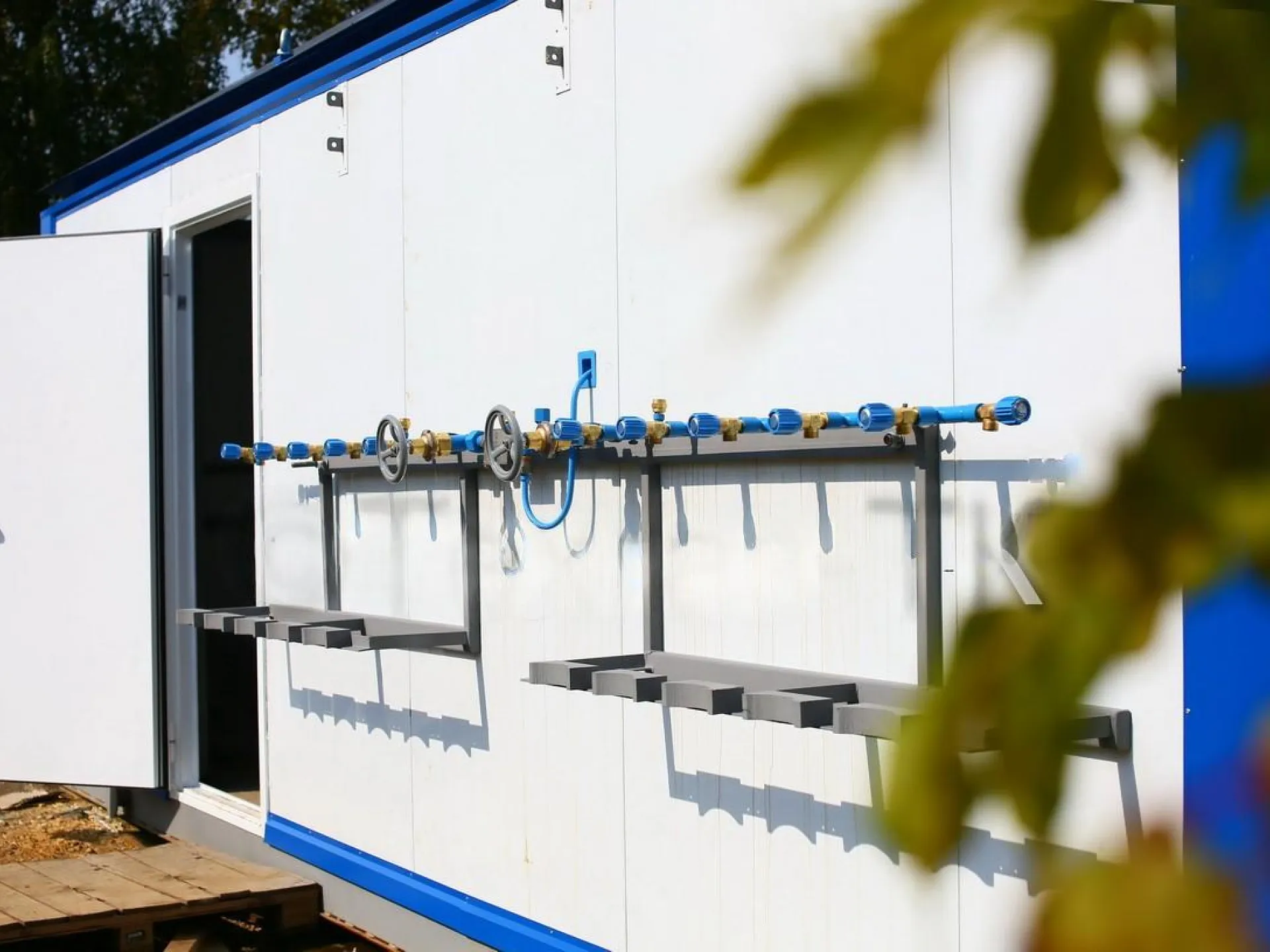

— Рампа наполнительная

Наполняет газовые баллоны кислородом и азотом.
Устройство ВРУ UNIT
Устройство ВРУ UNIT

— Компрессорный модуль

Утепленный блок-бокс с системой отопления, вентиляции и освещения.

— Блок входа воздуха

Входной воздушный фильтр, в который поступает атмосферный воздух.

— Установка компрессорная воздушная ВШ-4,2/200

Предназначена для сжатия воздуха до давления 20 МПа. Сама установка состоит из компрессорного агрегата и электродвигателя, установленных на общей раме. Устройство оснащено системой автоматического управления и аварийной защиты.

— Блок предварительного охлаждения

Используется для дополнительного охлаждения воздуха перед блоком очистки.

— Щит управления поршневым компрессором «Марс»

Служит для автоматического управления поршневым компрессором.

— Технологический модуль

Второй утепленный блок-бокс с системой отопления, вентиляции и освещения.

— Блок разделения воздуха

Состоит из воздухоразделительных колонн и теплообменной аппаратуры.

— Щит управления ВРУ

Система контроля, управления и визуализации технических параметров.

— Агрегат детандерный ДПВ2-200/6-3М

Предназначен для получения низких температур путем расширения сжатого воздуха.

— Блок очистки воздуха

Специальный блок, в котором происходит очистка воздуха от влаги, углекислого газа и ацетилена.

— Насос сжиженных газов

Перекачивает жидкий криопродукт на наполнительную рампу с предварительной газификацией в теплообменнике.

— Рампа наполнительная

Наполняет газовые баллоны кислородом и азотом.
