Наполнительные рампы

Наполнительные рампы

Наполнительные рампы — это изделия, предназначенные для заполнения газовых баллонов кислородом, азотом или аргоном от газификаторов холодных криогенных, газификационных или воздухоразделительных установок, а также компрессоров высокого давления.

Рампы в зависимости от типа и назначения укомплектовываются необходимым составом и количеством регулирующей, запорной, предохранительной и присоединительной арматуры для обеспечения необходимых параметров работы. А именно: давления заправки и выдачи, расход, количество хранимого (заправляемого) сжатого газа, технологический режим заправки (опорожнения) и прочие.

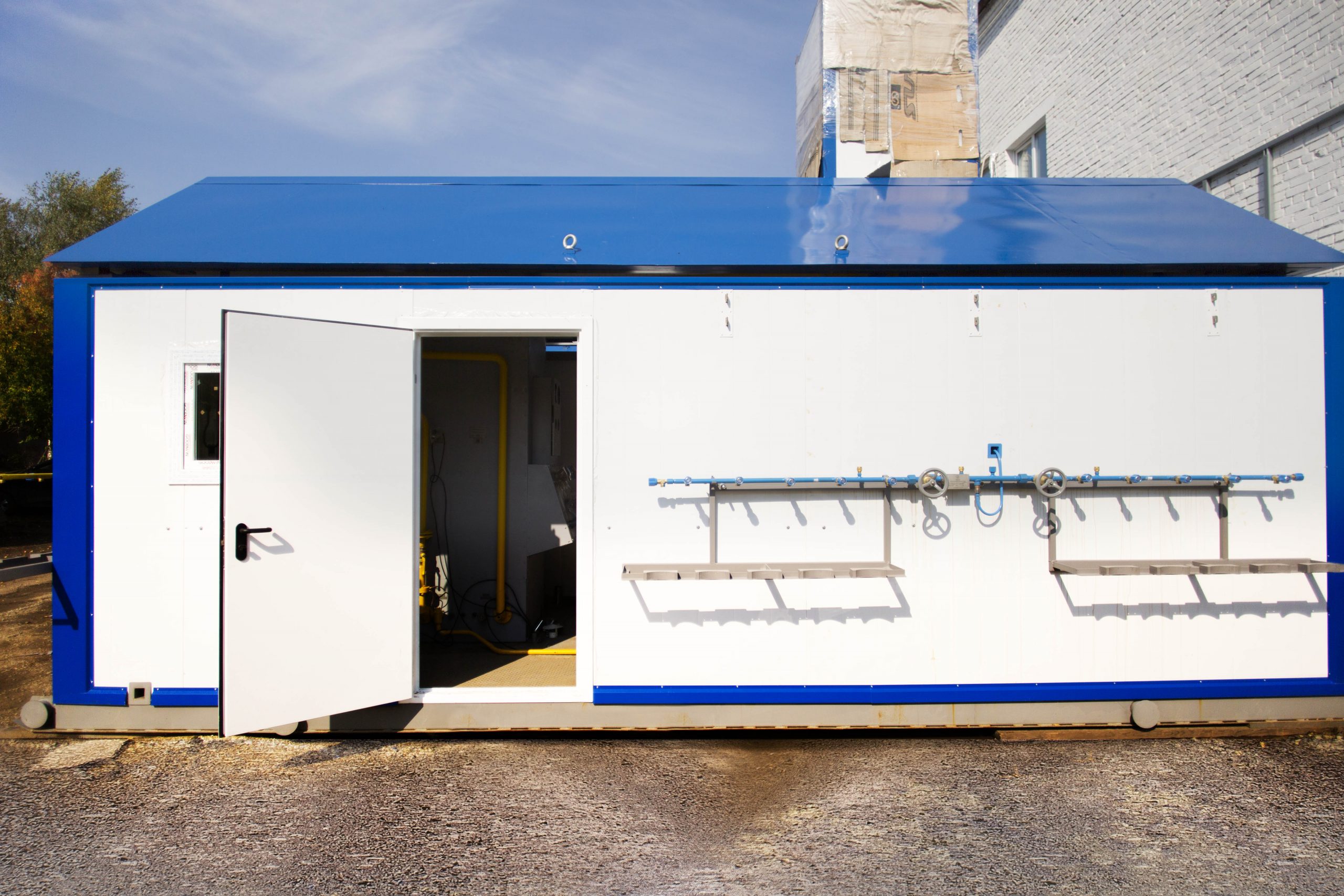

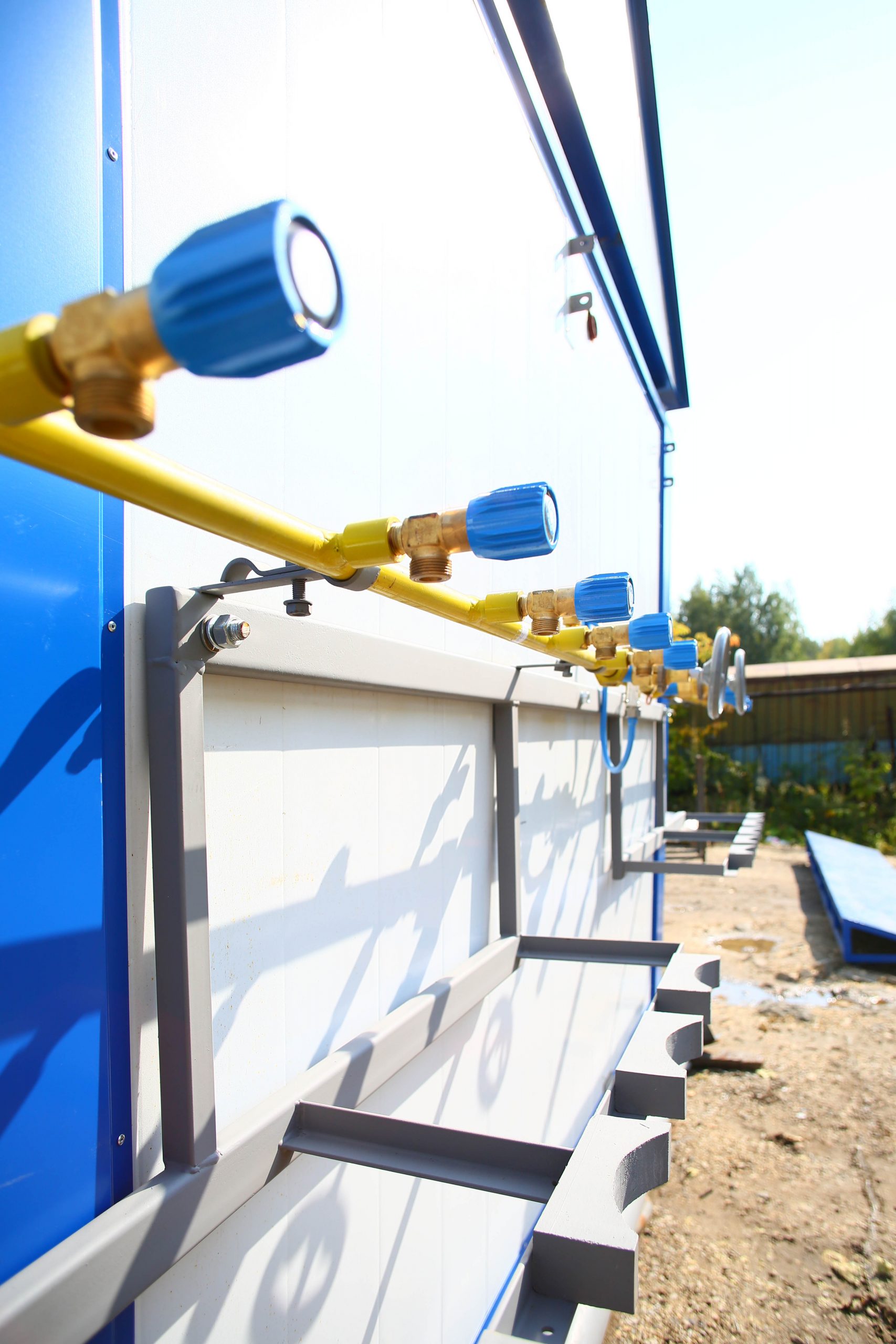

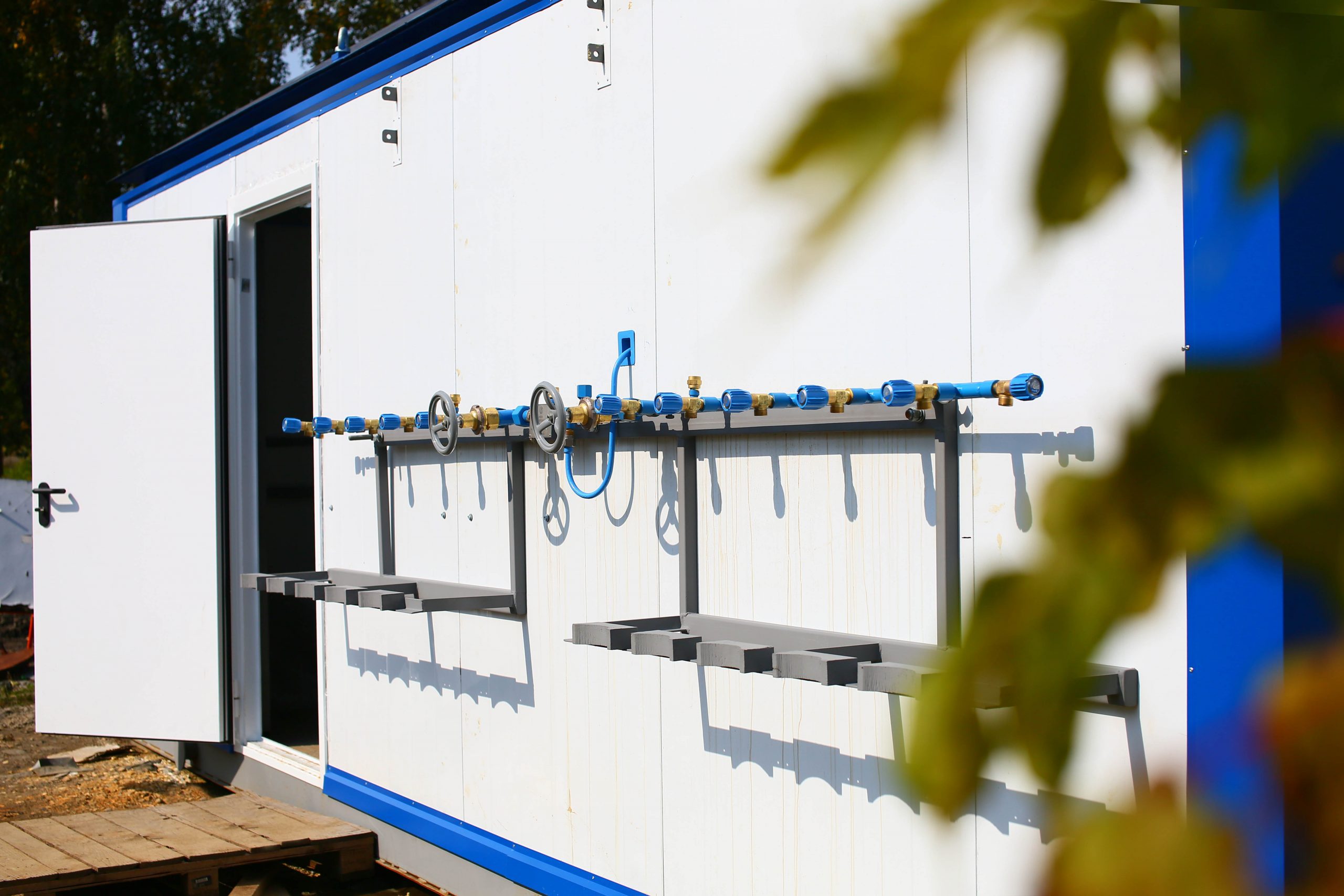

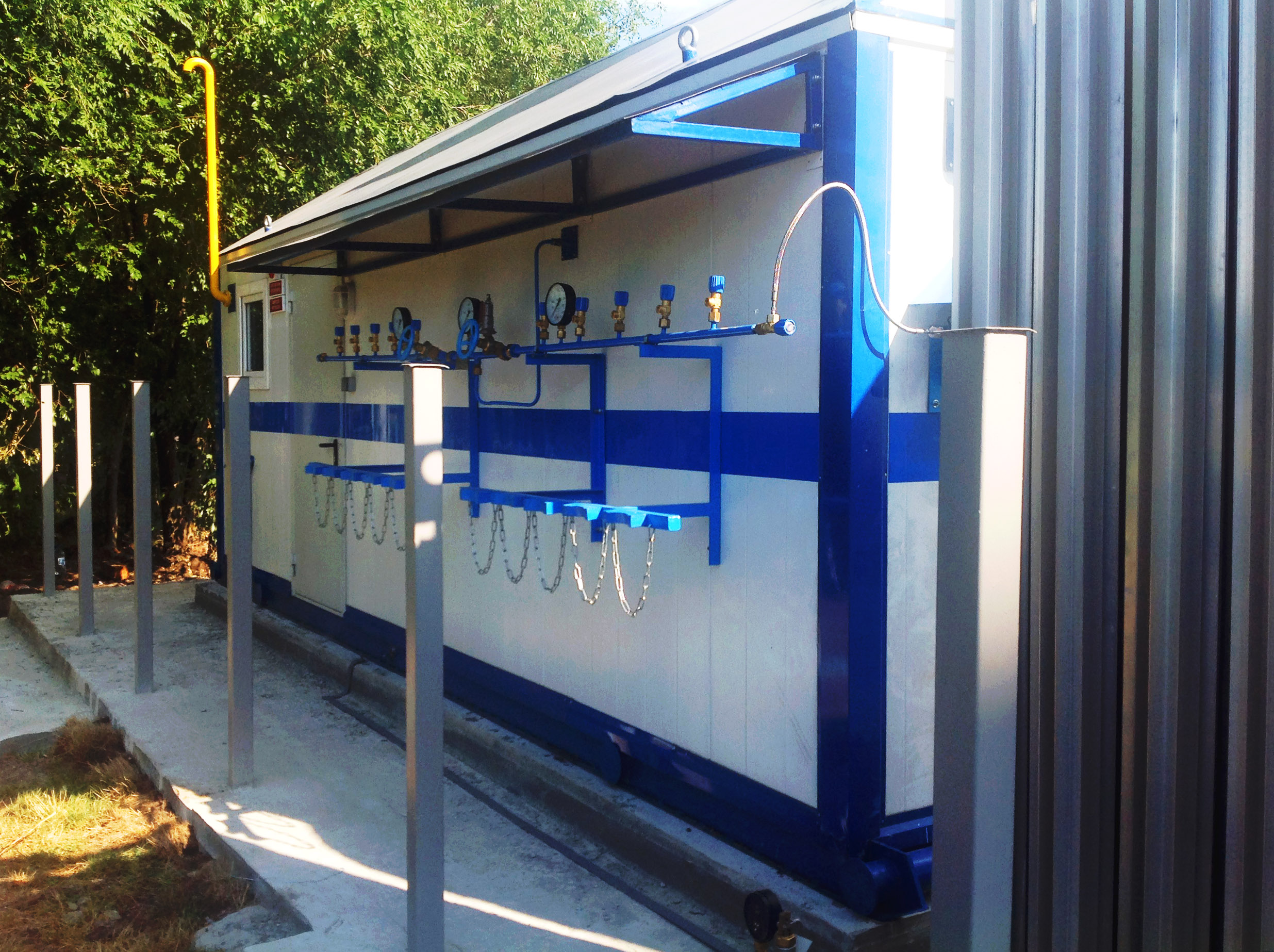

Рампы располагаются в отдельных одноэтажных помещениях. Допускается размещать рампы снаружи у стен цехов-потребителей в металлических шкафах или под навесом. Вблизи указанных шкафов или под навесом допускается хранение наполненных баллонов в количестве суточной потребности.

Под нужды и запросы заказчика наполнительные рампы изготавливаются в шкафном, настенном и стоечном исполнениях.

Рампы выпускаются в соответствии с ГОСТ 29090-91 и ГОСТ 12.2.052-81.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

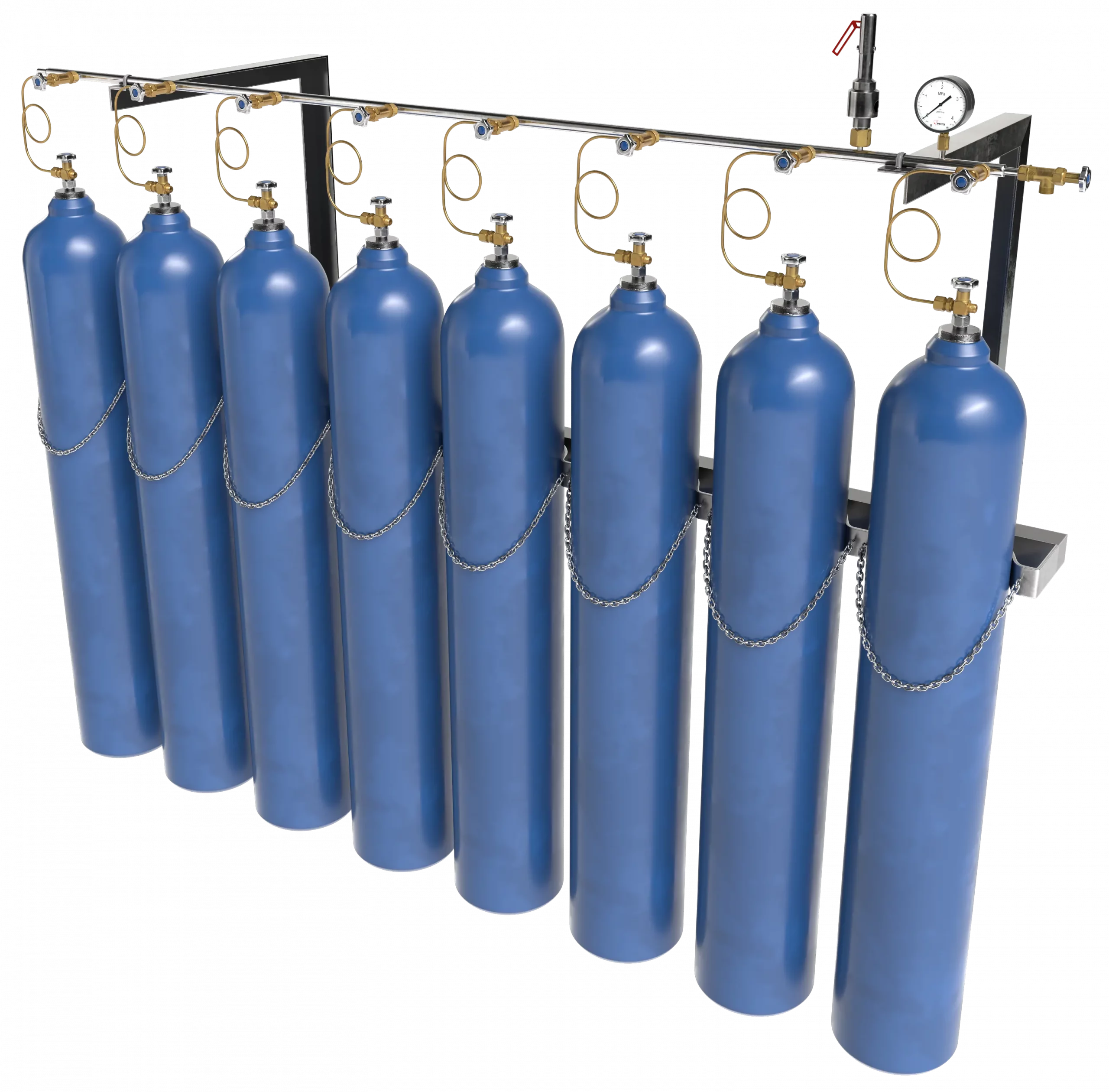

Устройство наполнительных рамп

— Коллектор

Труба из нержавеющей стали или из латуни, по которой газ идет к потребителю.

— Предохранительный клапан

Защищает рампу от избыточного давления, которое может повредить оборудование.

— Вентиль запорный рамповый

Перекрывает поток газа между рампой и потребителем.

— Вентиль запорный баллоный

Служит для подачи газа из рампы в баллоны.

— Вентиль сброса избыточного давления

Предназначен для защиты оборудования от избыточного давления.

— Змеевик медный

Предназначен для подключения баллона к распределительному коллектору.

— Манометр

Помогает отслеживать уровень давления.

— Ложемент для фиксации баллонов

Ложемент с цепями предназначен для надёжного крепления газовых баллонов.
Наполнительные рампы_

— Коллектор

Труба из нержавеющей стали или из латуни, по которой газ идет к потребителю.

— Предохранительный клапан

Защищает рампу от избыточного давления, которое может повредить оборудование.

— Вентиль запорный рамповый

Перекрывает поток газа между рампой и потребителем.

— Вентиль запорный баллоный

Служит для подачи газа из рампы в баллоны.

— Вентиль сброса избыточного давления

Предназначен для защиты оборудования от избыточного давления.

— Змеевик медный

Предназначен для подключения баллона к распределительному коллектору.

— Манометр

Помогает отслеживать уровень давления.

— Ложемент для фиксации баллонов

Ложемент с цепями предназначен для надёжного крепления газовых баллонов.
