Газификационная установка автомобильная ARIA

Газификационная установка автомобильная ARIA

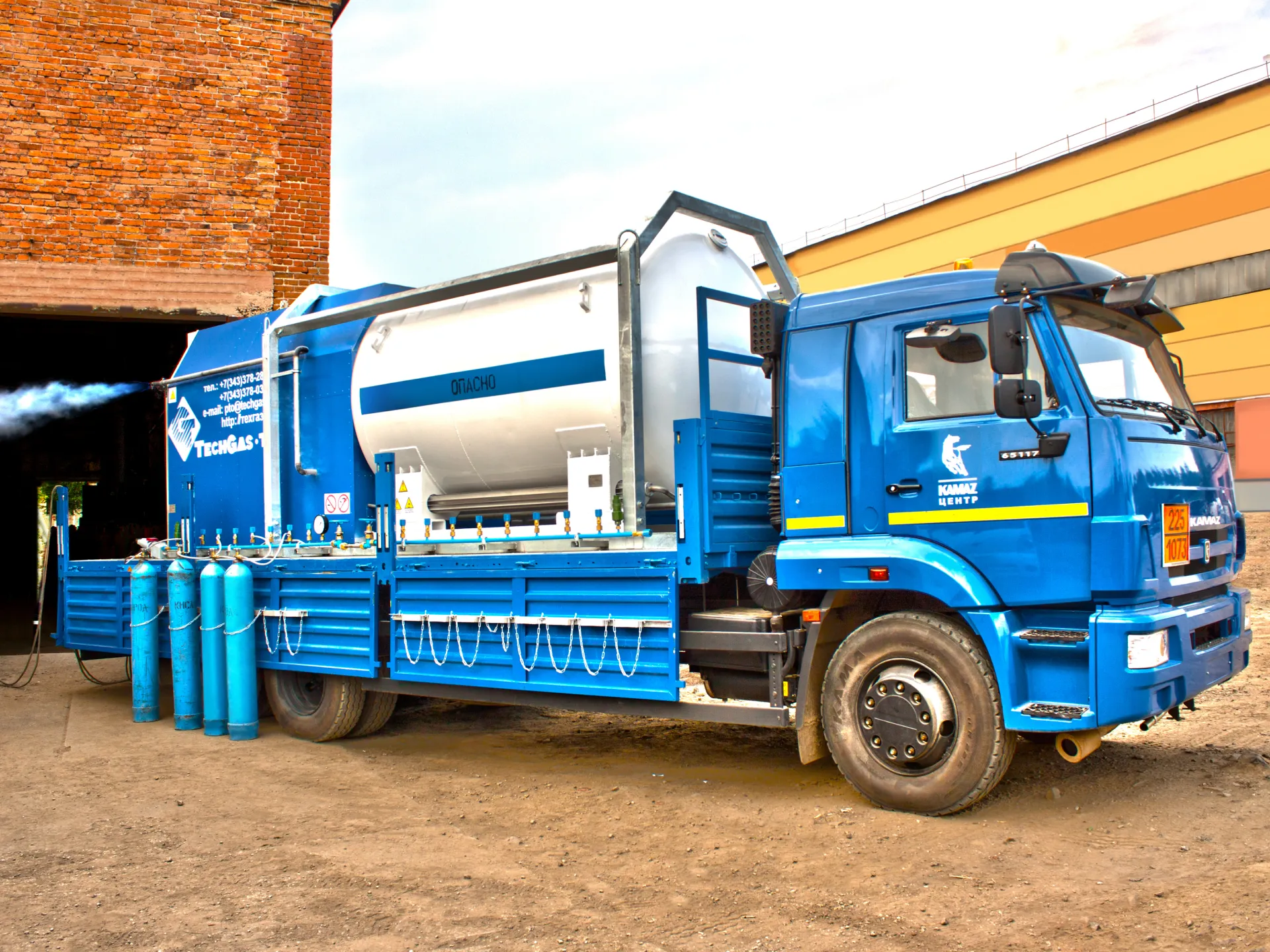

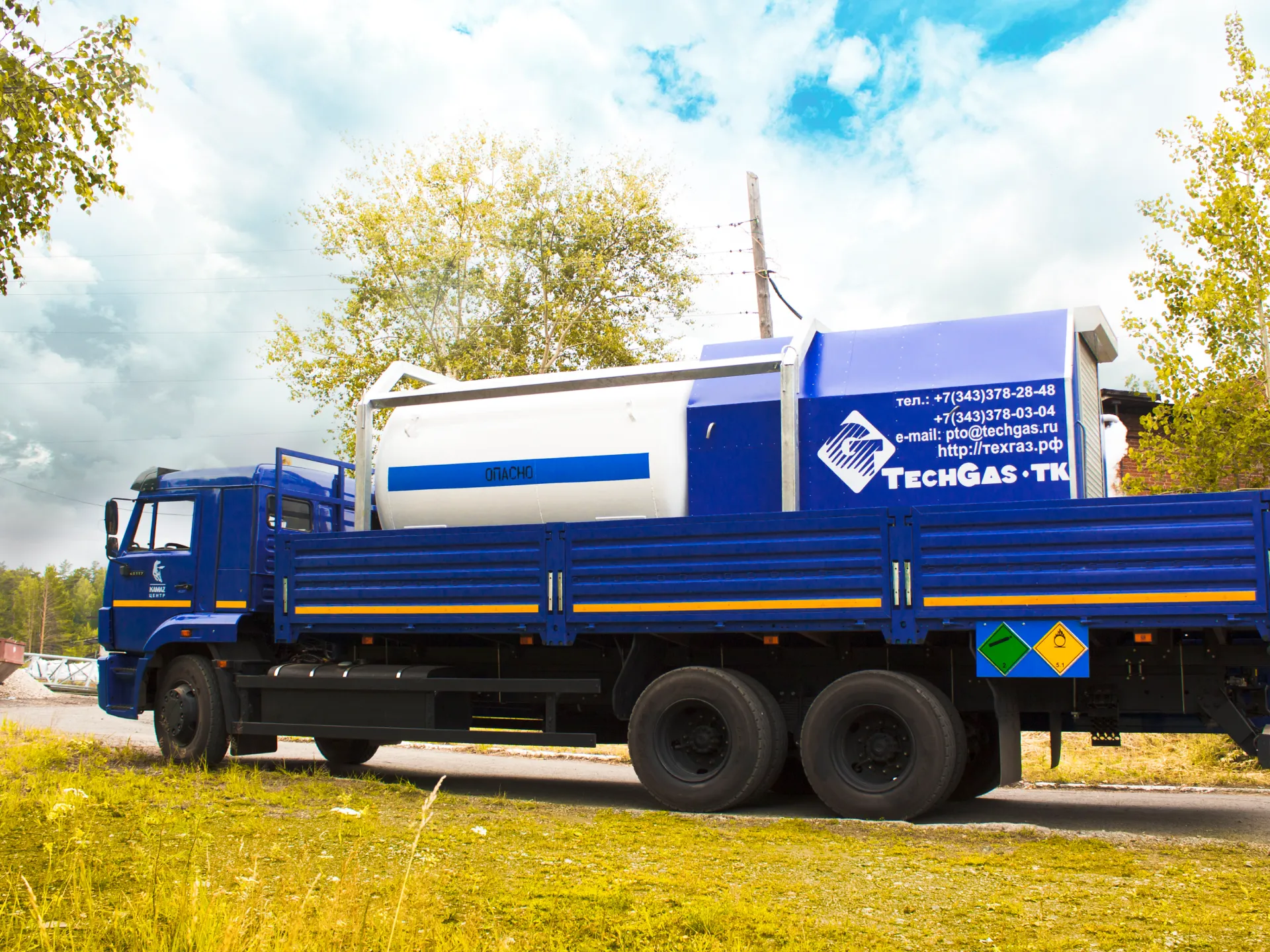

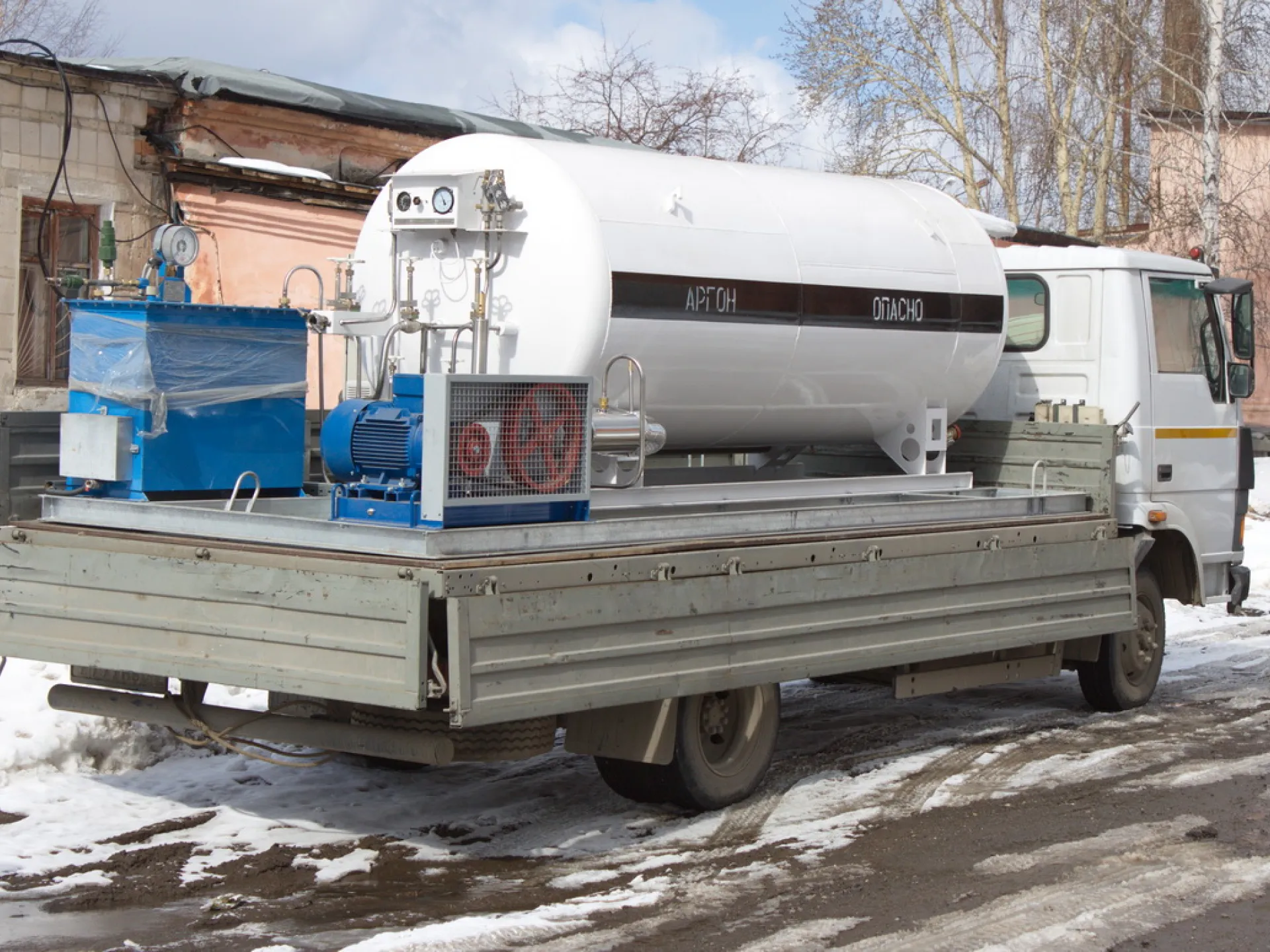

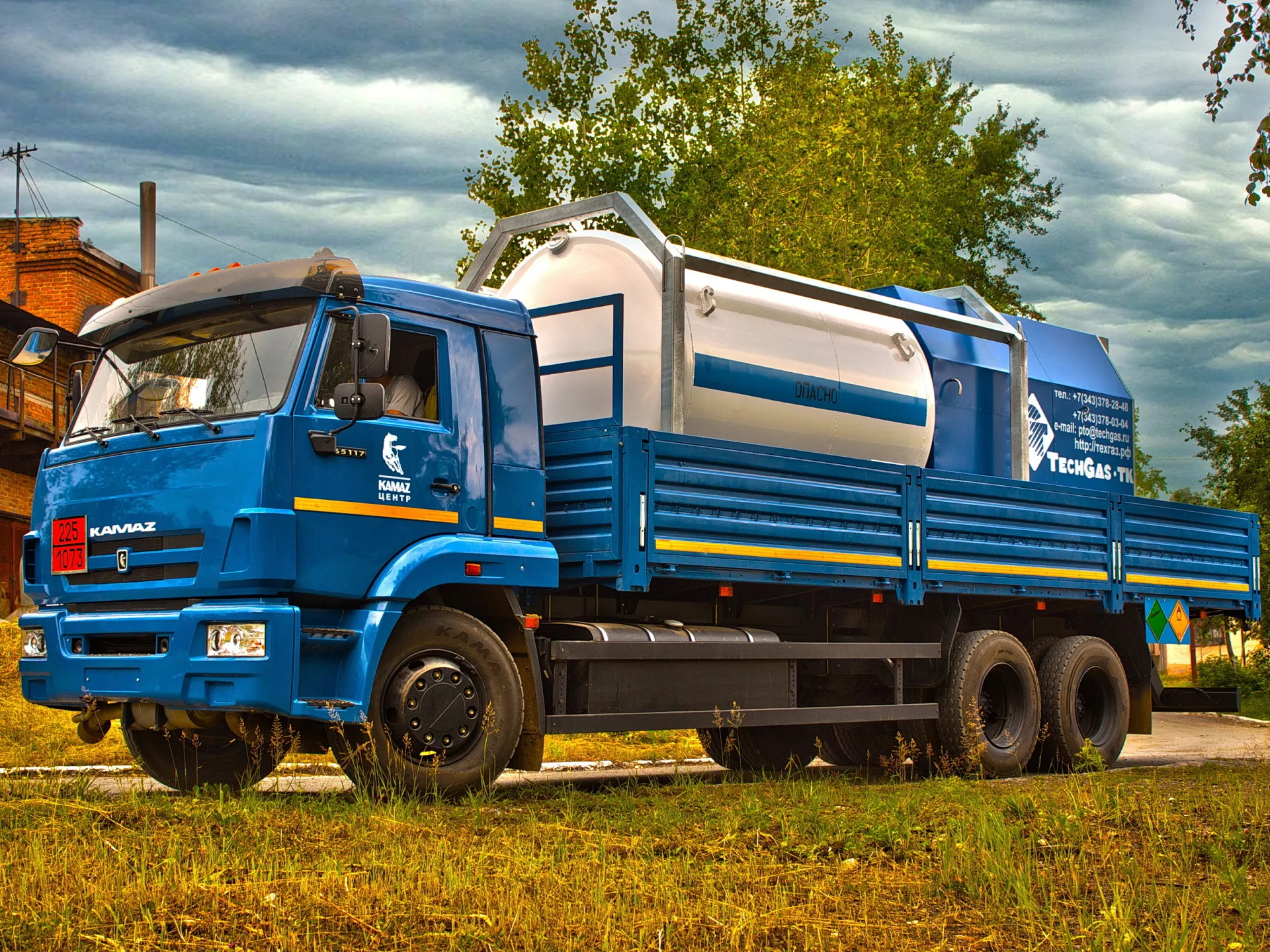

Автомобильная газификационная установка ARIA — это передвижной комплекс криогенного оборудования, предназначенный для газификации сжиженных кислорода, азота, аргона и заполнения газообразным продуктом баллонов и систем, либо нагнетания в линию потребления газа под давлением до 40,0 МПа. Состоит из резервуара ASTRA объемом от 1,6 до 20 м³, насоса, продукционного испарителя, щита управления и рампы. Монтируется на шасси прицепной и автомобильной техники, либо устанавливаются в кузов бортового автомобиля, переоборудованного для перевозки опасных грузов согласно требованиям ДОПОГ.

Автомобильные газификационные установки ARIA могут применяться для непрерывного обеспечения медицинских учреждений газами высокой чистоты, а также для обеспечения техническими газами технологических процессов химических, металлургических, электротехнических и других предприятий.

Передвижные АГУ ARIA комплектуется индивидуально, исходя из технического задания заказчика, но принципиально все изделия состоят из нескольких ключевых элементов:

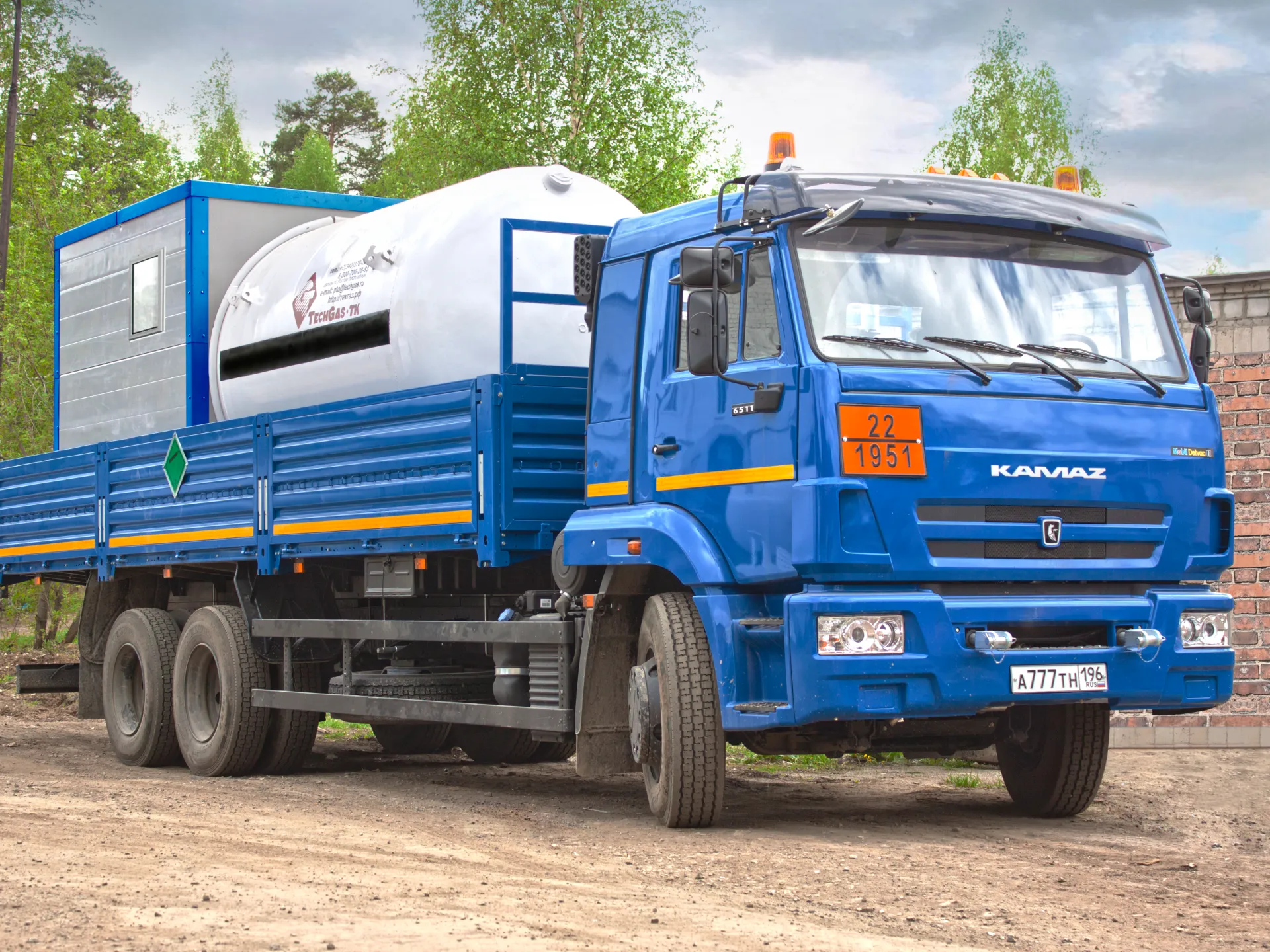

  1. Грузовой автомобиль. Как правило, установки АГУ изготавливаются на базе КАМАЗ, но по техническому заданию заказчика мы можем использовать любую другую подходящую платформу, включая полуприцеп. Также предусмотрена возможность, при которой заказчик предоставляет собственное шасси, грузоподъемность которого соответствует полному весу заполненной криопродуктом цистерны.
  2. Транспортная цистерна ASTRA. Представляет собой сосуд из нержавеющей стали с экранно-вакуумной изоляцией в кожухе из низколегированной стали. Изделие оборудовано опорами, стяжками, волнорезами, системой трубопроводов, запорно-предохранительной арматурой, контрольно-измерительными приборами.
  3. Выносной криогенный насос. Завод «Техгаз-ТК» самостоятельно не изготавливает насосные агрегаты, мы закупаем поршневые насосы типа АНК с вакуумной изоляцией у наших партнёров — компании ООО «ПРОМГАЗ-ТЕХНОЛОГИЙ». Насосы АНК, в сравнении с агрегатами типа НЖ (НСГ), позволяют обеспечивать плавный запуск и регулирование производительности газификационной установки.
  4. Жидкостный испаритель «ТЕМП» электрического типа. Работает от сети напряжением 380В. В зависимости от необходимой заказчику производительности может потреблять от 15 до 120 КВт. С целью экономии электрической энергии мы предлагаем ставить перед жидкостным испарителем биметаллический атмосферный испаритель, в котором испарение жидкого криопродукта происходит за счет тепла окружающей среды. Даже в условиях крайнего Севера нагревая продуктов разделения воздуха с −196°С до −50°С.
  5. Электрический щит управления «Марс». Способен одновременно управлять и контролировать процессы теплообмена в жидкостном и атмосферных испарителях, работу жидкостного насоса и превышение предельного давления в наполнительных агрегатах.

Криогенные цистерны ASTRA, входящие в состав ГУ ARIA, сертифицированы по Техническому регламенту Таможенного союза — ТР ТС 032/2013. Они не подлежат регистрации в органах Ростехнадзора.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

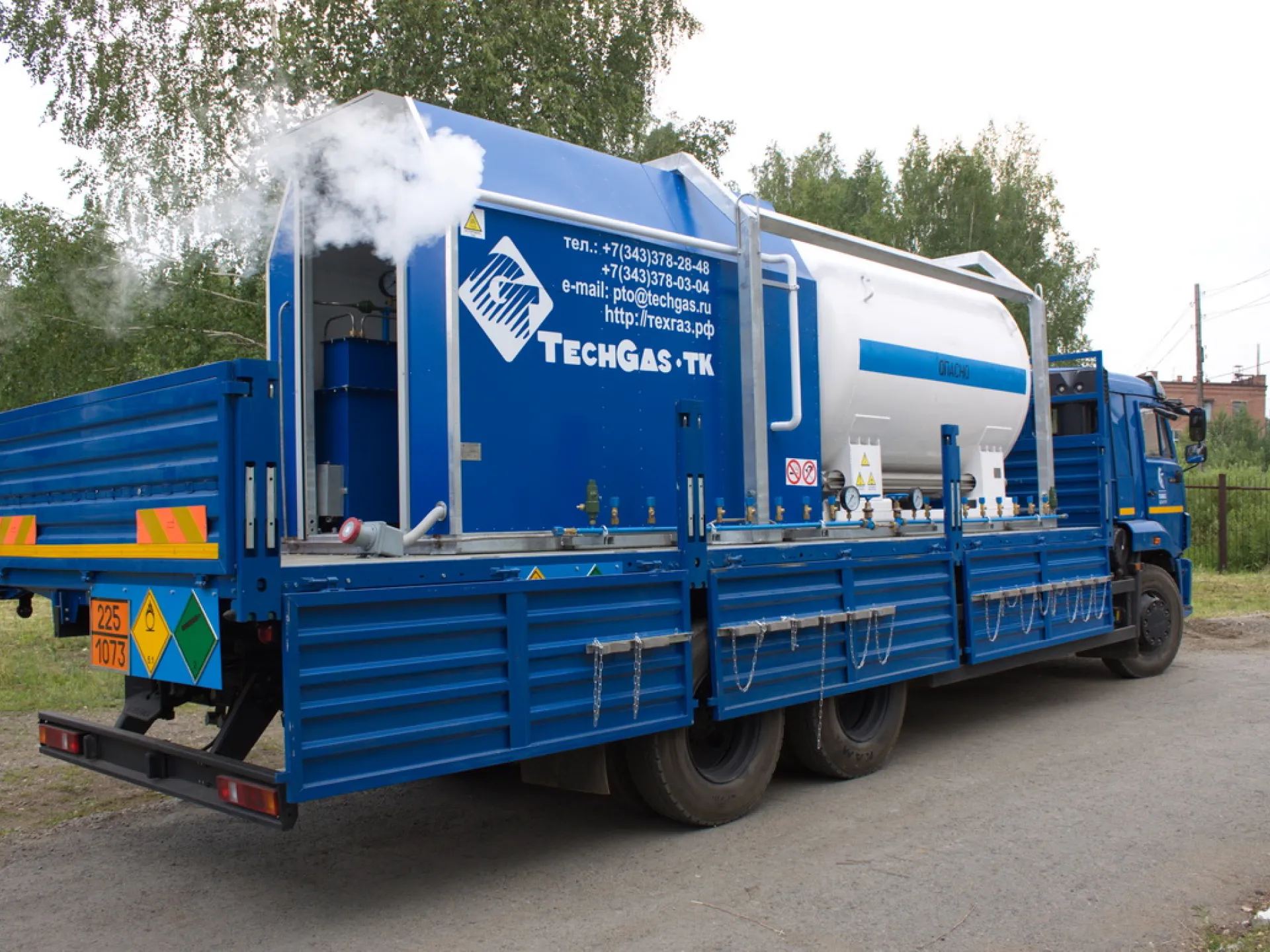

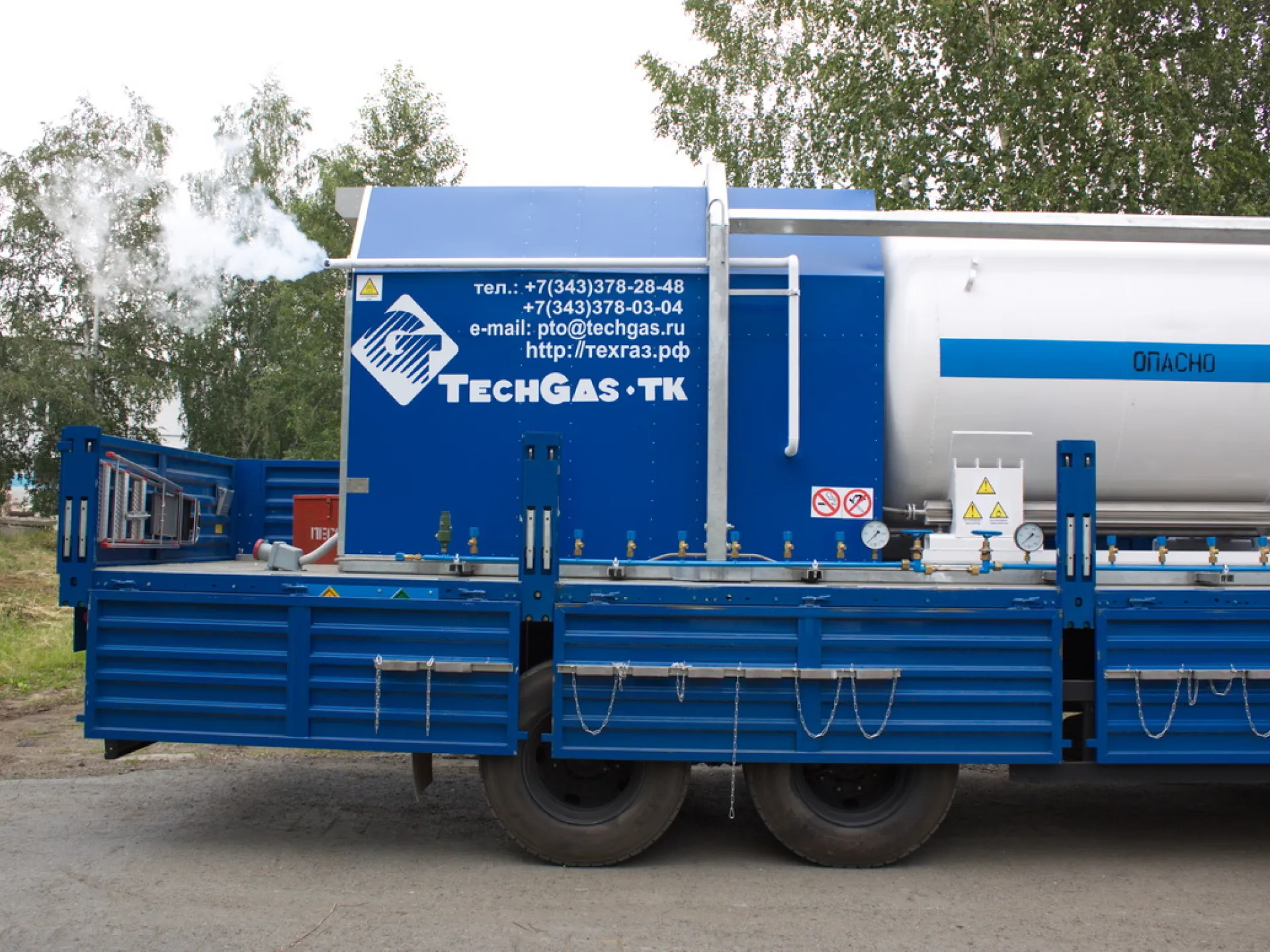

Устройство автомобильной газификационной установки ARIA

— Бортовой автомобиль, либо полуприцеп

Как правило, газификационные установки монтируются на бортовых КАМАЗах, либо на базе 3-х или 4-х осных полуприцепов. При технической возможности можем смонтировать оборудование на шасси заказчика, либо приобрести грузовик/полуприцеп у наших поставщиков.

— Цистерна транспортная криогенная серии ASTRA

Состоит из криогенного резервуара с экранно-вакуумной, либо вакуумно-перлитной изоляцией, волнорезов, испарителя подъема давления, комплекта запорно-предохранительной арматуры, контрольно-измерительных приборов и опор.

— Насосный криогенный агрегат высокого давления

Предназначен для подачи криогенной жидкости из резервуара под заданным давлением в испаритель.

— Жидкостный испаритель

Газифицирует криопродукт для раскачки газа по баллонам, либо подачи его в технологическую линию.

— Электрический щит управления «Марс»

Позволяет оператору управлять криогенным насосным агергатом выского давления и жидкостным испарителем.

— Трубопровод высокого давления

Изготавливается из нержавеющей стали. По ТЗ заказчика изготавливаем из других материалов, способных выдерживать низкие температуры: латунь, медь и других.

— Монтажная металлическая рама

Рама надежно скрепляет криогенную цистерну и насосные агрегаты и предотвращает повреждение оборудования во время движения.

— Рампа для раскачки газа в баллоны

Наполнительная рампа на необходимое число баллонов в стационарном, либо выносном исполнении.

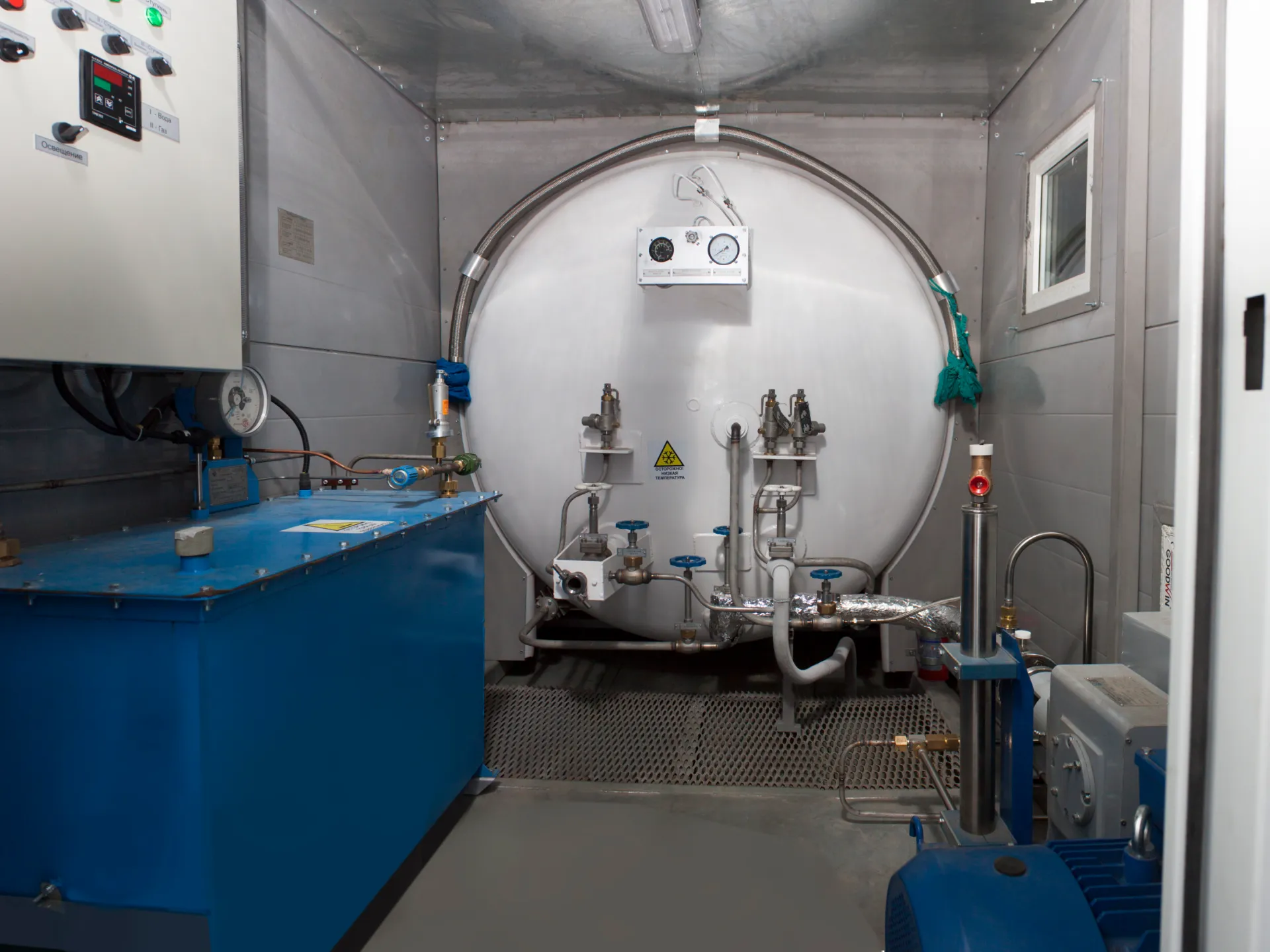

— Изотермический кунг

Предназначен для размещения оборудования и оператора и их защиты от неблагоприятных погодных условий: снега, града и дождя.

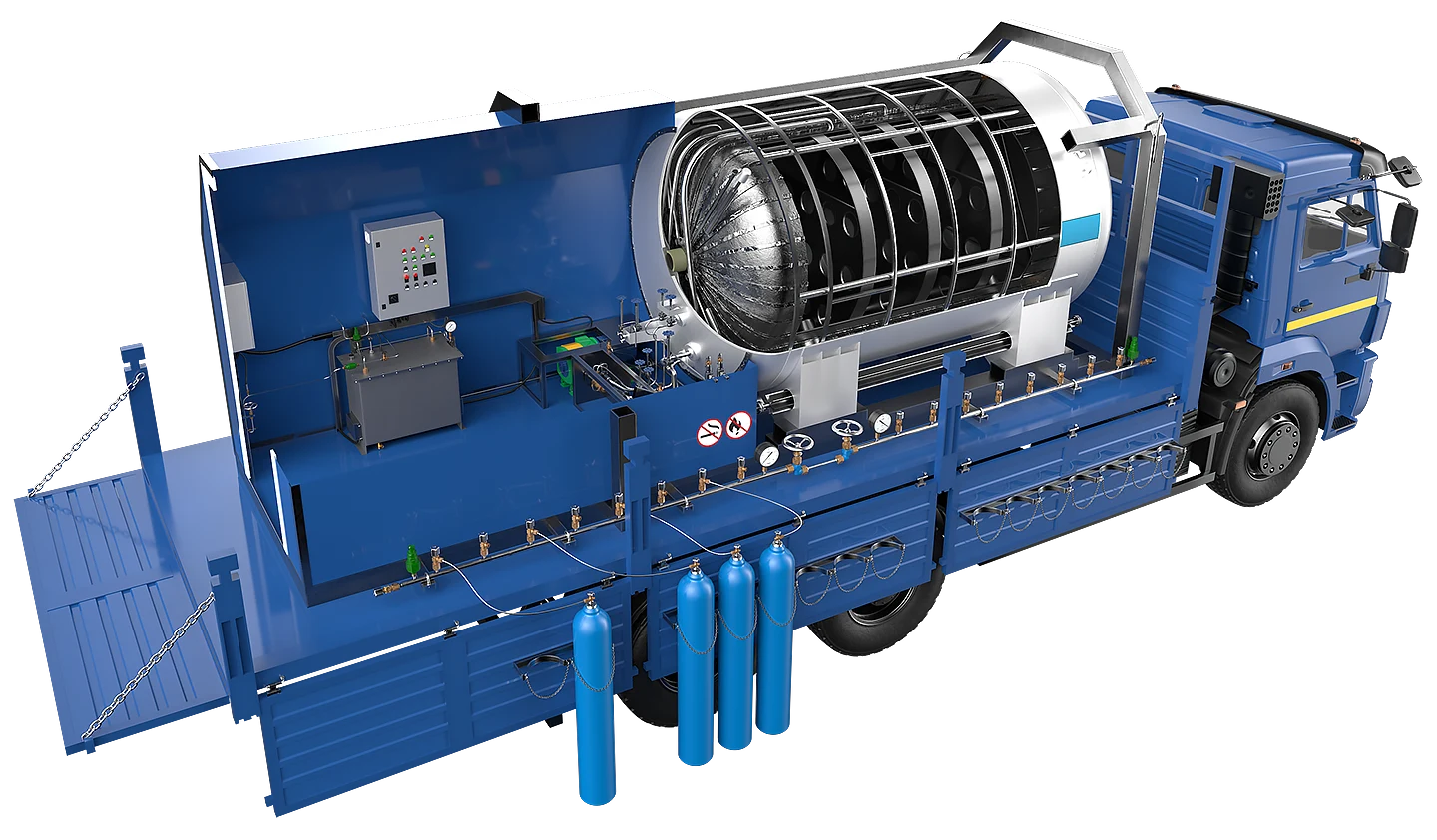

ARIA-T Устройство ГУ ARIA транспортная

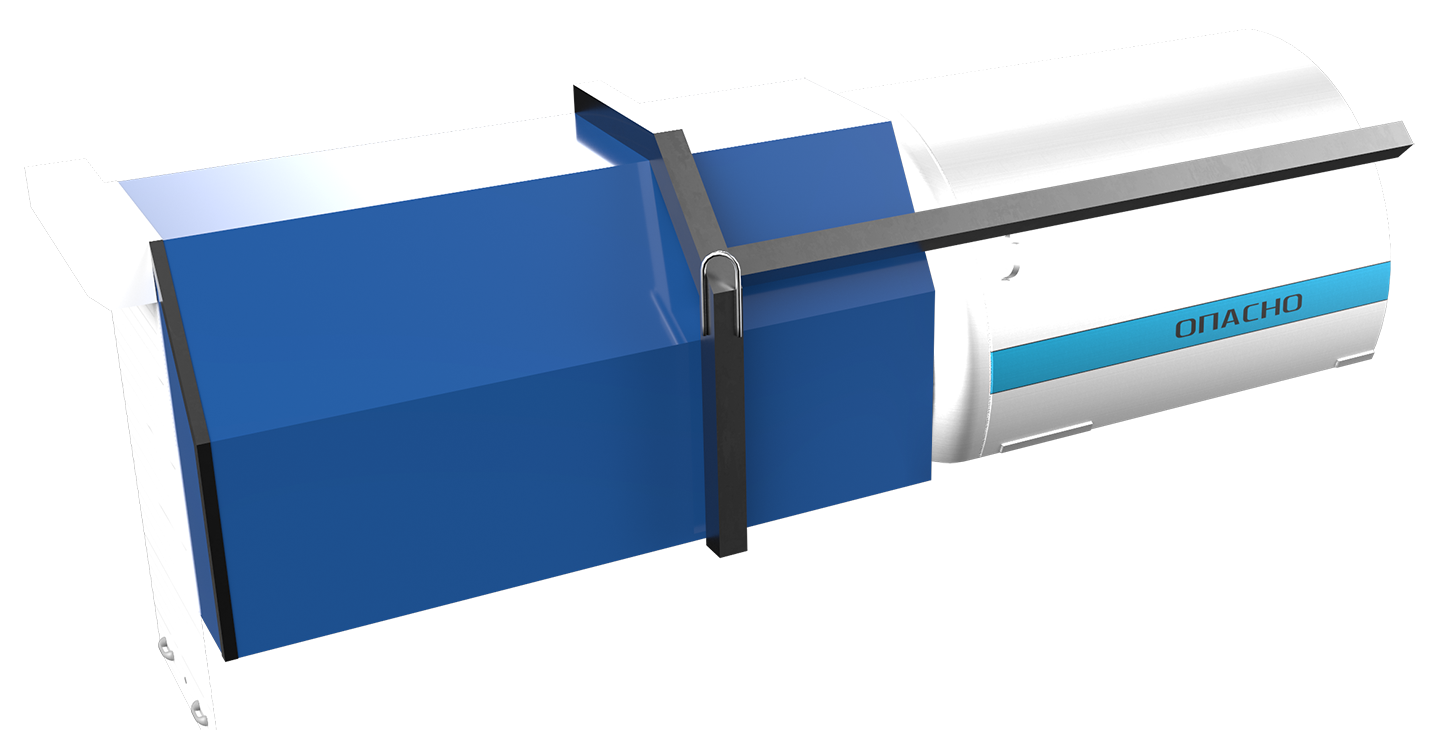

aria t kryshka bf Устройство ГУ ARIA транспортная

— Бортовой автомобиль, либо полуприцеп

Как правило, газификационные установки монтируются на бортовых КАМАЗах, либо на базе 3-х или 4-х осных полуприцепов. При технической возможности можем смонтировать оборудование на шасси заказчика, либо приобрести грузовик/полуприцеп у наших поставщиков.

— Цистерна транспортная криогенная серии ASTRA

Состоит из криогенного резервуара с экранно-вакуумной, либо вакуумно-перлитной изоляцией, волнорезов, испарителя подъема давления, комплекта запорно-предохранительной арматуры, контрольно-измерительных приборов и опор.

— Насосный криогенный агрегат высокого давления

Предназначен для подачи криогенной жидкости из резервуара под заданным давлением в испаритель.

— Жидкостный испаритель

Газифицирует криопродукт для раскачки газа по баллонам, либо подачи его в технологическую линию.

— Электрический щит управления «Марс»

Позволяет оператору управлять криогенным насосным агергатом выского давления и жидкостным испарителем.

— Трубопровод высокого давления

Изготавливается из нержавеющей стали. По ТЗ заказчика изготавливаем из других материалов, способных выдерживать низкие температуры: латунь, медь и других.

— Монтажная металлическая рама

Рама надежно скрепляет криогенную цистерну и насосные агрегаты и предотвращает повреждение оборудования во время движения.

— Рампа для раскачки газа в баллоны

Наполнительная рампа на необходимое число баллонов в стационарном, либо выносном исполнении.

— Изотермический кунг

Предназначен для размещения оборудования и оператора и их защиты от неблагоприятных погодных условий: снега, града и дождя.
Оператор открывает 2 вентиля: «Подъем давления» и «Жидкость в насос».
Принцип работы ГУ ARIA
Этап 01/08

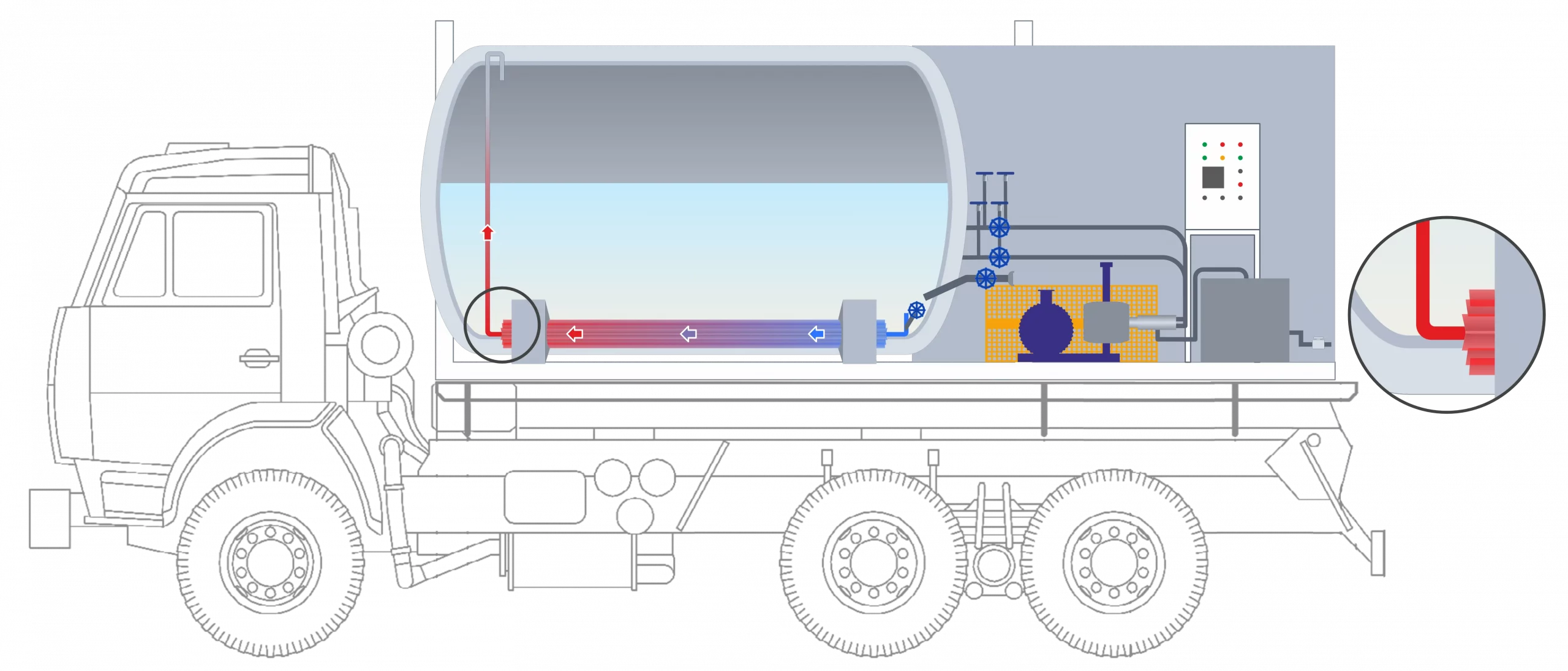

Оператор открывает 2 вентиля: «Подъем давления» и «Жидкость в насос». Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды.
После прохождения испарителя подъема давления газообразный продукт в виде влажного пара идет по трубопроводу в верхнюю часть внутреннего сосуда.
Принцип работы ГУ ARIA
Этап 02/08
После прохождения испарителя подъема давления газообразный продукт в виде влажного пара идет по трубопроводу в верхнюю часть внутреннего сосуда.
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ в жидкостный насос.
Принцип работы ГУ ARIA
Этап 03/08
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ в жидкостный насос.
Оператор открывает вентиль «Связь по газу» — начинается захолаживание насосного агрегата.
Принцип работы ГУ ARIA
Этап 04/08
Оператор открывает вентиль «Связь по газу» — начинается захолаживание насосного агрегата. Криопродукт поступает в насос и начинает охлаждать его до своей температуры. К примеру, температура жидкого азота составляет −196 °C. Если насос не остынет до таких же значений — он попросту не сможет работать.
Когда аппаратура показывает, что насос захоложен, оператор закрывает вентиль «Связь по газу», после чего газовая фаза уходит обратно в емкость.
Принцип работы ГУ ARIA
Этап 05/08
Когда аппаратура показывает, что насос захоложен, оператор закрывает вентиль «Связь по газу», после чего газовая фаза уходит обратно в емкость.

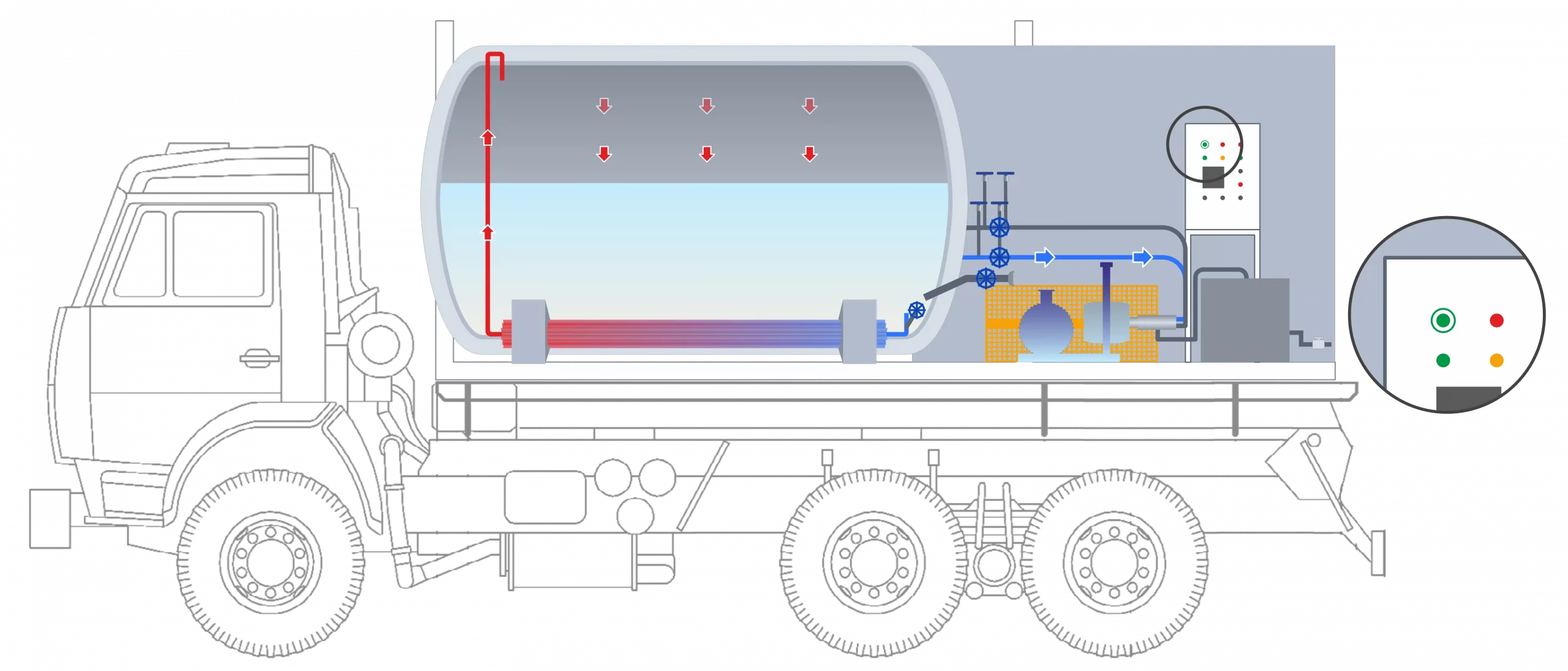

Оператор включает насосный агрегат нажатием кнопки «Насос» на щите управления — в этот момент загоратся соответствующая сигнальная лампа.
Принцип работы ГУ ARIA
Этап 06/08
Оператор включает насосный агрегат нажатием кнопки «Насос» на щите управления — в этот момент загорается соответствующая сигнальная лампа.
Сжиженный газ из цистерны поступает на всасывание в цилиндровую группу насосного агрегата.
Принцип работы ГУ ARIA
Этап 07/08

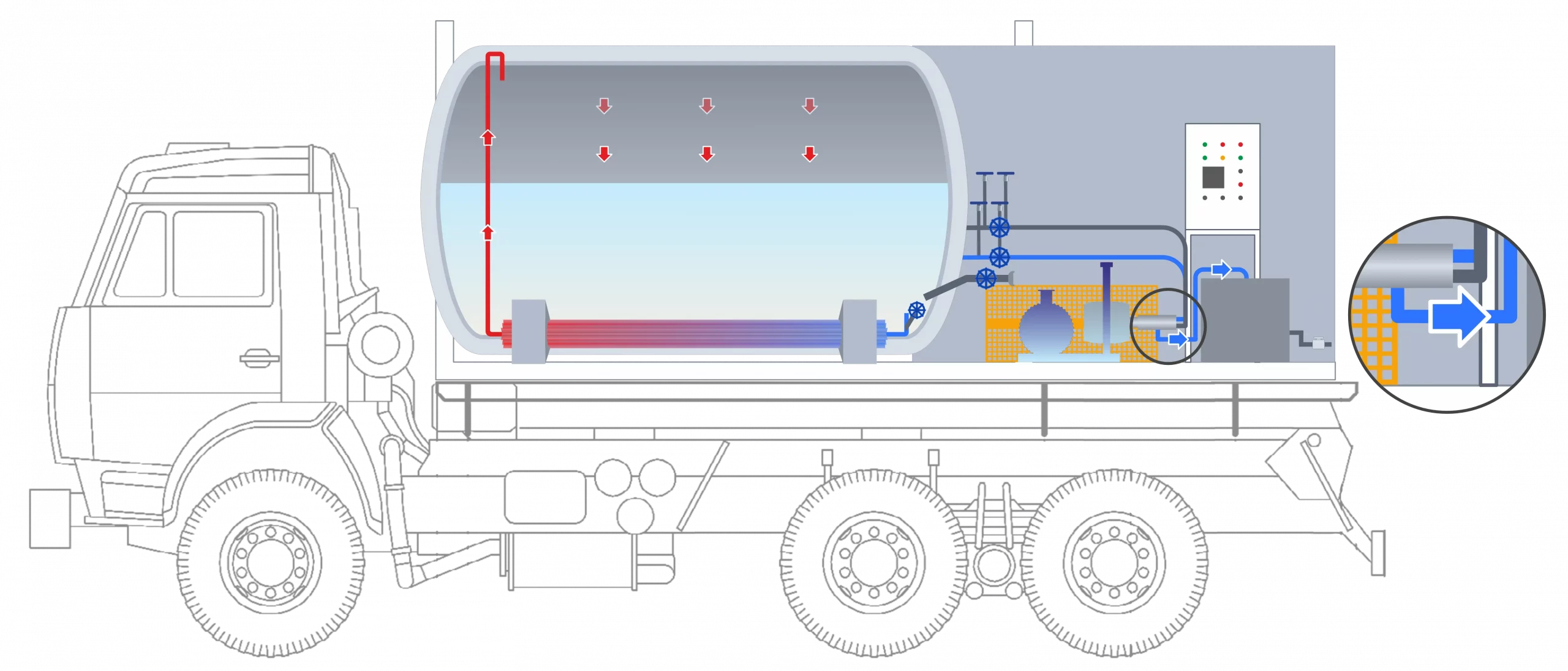

Сжиженный газ из цистерны поступает на всасывание в цилиндровую группу насосного агрегата. Затем жидкость через трубопроводы нагнетания с обратными клапанами покидает насосный агрегат и идет к жидкостному испарителю.
Автоматика считывает температуру продукта на входе в жидкостный испаритель и регулирует нагрев ТЭНов так, чтобы на выходе потребитель получил газообразный продукт заданной оператором температуры.
Принцип работы ГУ ARIA
Этап 08/08
Автоматика считывает температуру продукта на входе в жидкостный испаритель и регулирует нагрев ТЭНов так, чтобы на выходе потребитель получил газообразный продукт заданной оператором температуры.

Отзыв компании ООО «Газ сервис»

«Завод криогенного оборудования ООО “Техгаз-ТК“ выполнил поставку газификационной установки ARIA согласно договору. Хотим отметить высокое качество поставленного оборудования. Приборы контроля работают исправно, вентили не протекают, насос работает стабильно.

Со своей стороны готовы рекомендовать завод Техгаз-ТК как ответственного производителя и надежного поставщика криогенного оборудования».

Варианты исполнения

Стандартное исполнение

Объем:
1,6–30 м³
Давление:
20—40 МПа
Тип изоляции:
ВПИ или ЭВИ

Контейнерное исполнение

Объем:
1,6–30 м³
Давление:
20—40 МПа
Тип изоляции:
ВПИ или ЭВИ

Автомобильное исполнение

Объем:
1,6–20 м³
Давление:
20—40 МПа
Тип изоляции:
ВПИ или ЭВИ

Последние реализованные проекты

Ознакомьтесь с последними реализованными проектами завода «Техгаз-ТК» — мы успешно выполняем типовые и нестандартные задачи заказчиков.

Углекислотный резервуар РДХ-2
ГХК-10
ГХК-1,8
ЦТК ASTRA-15
газовые моноблоки
Гелиос СПГ
ЦТК-26
Криогенная полуприцеп-цистерна для поставщика промышленных газов

Преимущества «Техгаз-ТК»

Оптимальные сроки поставок
В наличии есть готовая продукция, а неснижаемые запасы позволяют быстро запустить производство
Компетенции профессионалов
Наши сварщики проходят обучение и сертификацию НАКС, согласно требованиям Ростехнадзора
Широкая география поставок
Поставляем продукцию в любой регион России, в страны-участники СНГ, а также дальнее зарубежье
Индивидуальный подход
Выполняем типовые и нестандартные задачи клиентов. Всегда остаёмся на связи
Гарантия и сервис
Мы предоставляем гарантию 2 года на все криогенное оборудование собственного производства
Высокое качество изделий
Каждое оборудование проходит 21 этап проверки, включая рентгенографический контроль

Полезная информация

— Где можно установить газификационную установку ARIA?

ГУ устанавливается на ровное бетонное основание. Сделать это можно как внутри помещения, так и снаружи. Может быть смонтирована в кузов автомобиля соответствующей грузоподъемности, переоборудованного для перевозки опасных грузов согласно требованиям ДОПОГ.

— Климатические условия эксплуатации

Газификационные установки ARIA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -50...+50 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

— Пример расчета раскачки криопродукта

К примеру, с 1-й тонны жидкого газа можно раскачать 40-литровые баллоны в количестве: 20 шт — баллонов с кислородом, 95 шт — баллонов с аргоном, 114 шт — баллонов с азотом.

ГУ устанавливается на ровное бетонное основание. Сделать это можно как внутри помещения, так и снаружи. Может быть смонтирована в кузов автомобиля соответствующей грузоподъемности, переоборудованного для перевозки опасных грузов согласно требованиям ДОПОГ.

Газификационные установки ARIA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -50…+50 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

К примеру, с 1-й тонны жидкого газа можно раскачать 40-литровые баллоны в количестве:

  • 20 шт — баллонов с кислородом;
  • 95 шт — баллонов с аргоном;
  • 114 шт — баллонов с азотом.
