РДХ-22,5 серии VISTA

РДХ-22,5 серии VISTA

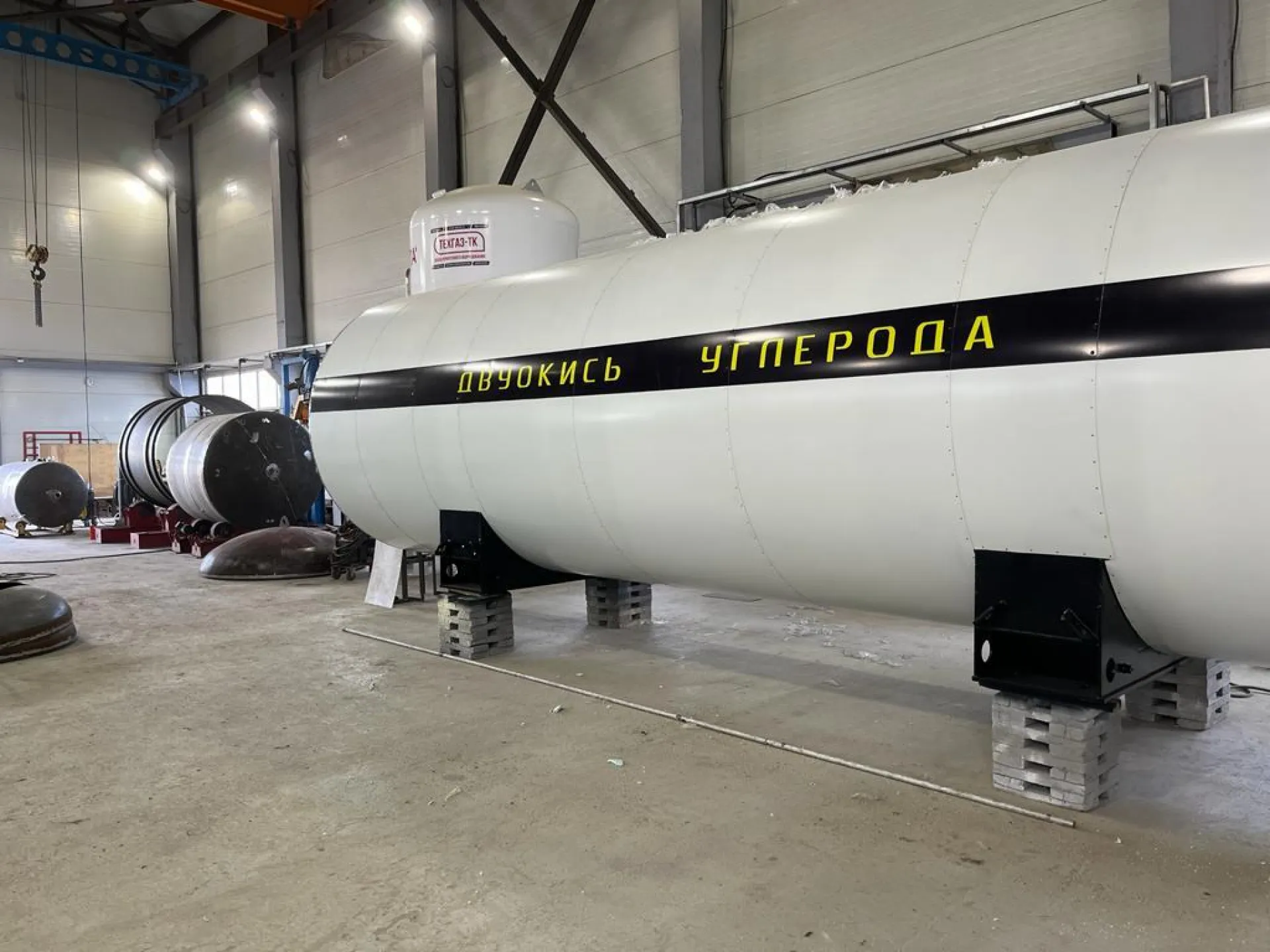

РДХ-22,5 серии VISTA — это горизонтальные углекислотные емкости объемом 22,5 м³ и рабочим давлением до 2,2 МПа. Предназначены для долговременного хранения жидкой низкотемпературной двуокиси углерода, а также подачи продукта в рабочую сеть. Используются как стационарные хранилища совместно с зарядными углекислотными станциями СЗУ для раскачки газа по баллонам и производства сварочных смесей, а также с углекислотными газификаторами ГУ и подогревателями ПУ для выдачи газообразного или жидкого продукта на потребителя.

Резервуар РДХ-22,5 серии VISTA горизонтального исполнения состоит из внутреннего сосуда из низколегированной стали 09Г2С, представляющего собой цилиндрическую обечайку с эллиптическими днищами и системой трубопроводов. Сам сосуд размещен в сварном каркасе из профильной трубы 20×40 мм, к которому прикреплен металлический кожух.

Завод «Техгаз-ТК» изготавливает наружные кожухи для углекислотных емкостей горизонтального исполнения в двух вариантах:

  • Стандартное исполнение — из оцинкованной стали, окрашенной светоотражающей порошковой эмалью.
  • Зеркальное исполнение — из нержавеющей стали AISI 430. Такое исполнение позволяет лучше отражать солнечные лучи от поверхности резервуара, удерживать криогенные температуры и сохранять продукт в сжиженном состоянии.



Пространство между наружным кожухом и внутренним сосудом заполнено теплоизоляционным материалом — двухкомпонентным пенополиуретаном с закрытой ячейкой. Также изделие оборудовано запорно-предохранительной арматурой, контрольно-измерительными приборами и седловыми опорами.

При необходимости резервуар РДХ-22,5 может быть укомплектован дополнительным оборудованием:

  • Агрегат поддержания давления АПД или «холодильник». Обеспечивает поддержание заданного значения давления в резервуарах, оснащенных медными трубчатыми теплообменниками.
  • Газификатор углекислотный или ГУ. Предназначен для газификации жидкой двуокиси углерода и подачи углекислого газа на потребителя.
  • Подогреватель углекислотный или ПУ. Используется в случае повышенного потребления газа потребителем. Обеспечивает подогрев и поддержание постоянной температуры газа перед выдачей его в технологическую линию.
  • Станция зарядная углекислотная или СЗУ. Предназначена для наполнения баллонов жидкой двуокисью углерода. Состоит из насосного блока, системы управления и электронных весов.



Резервуары РДХ серии VISTA сертифицированы на соответствие ТР ТС 010/2011 «О безопасности машин и оборудования».

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

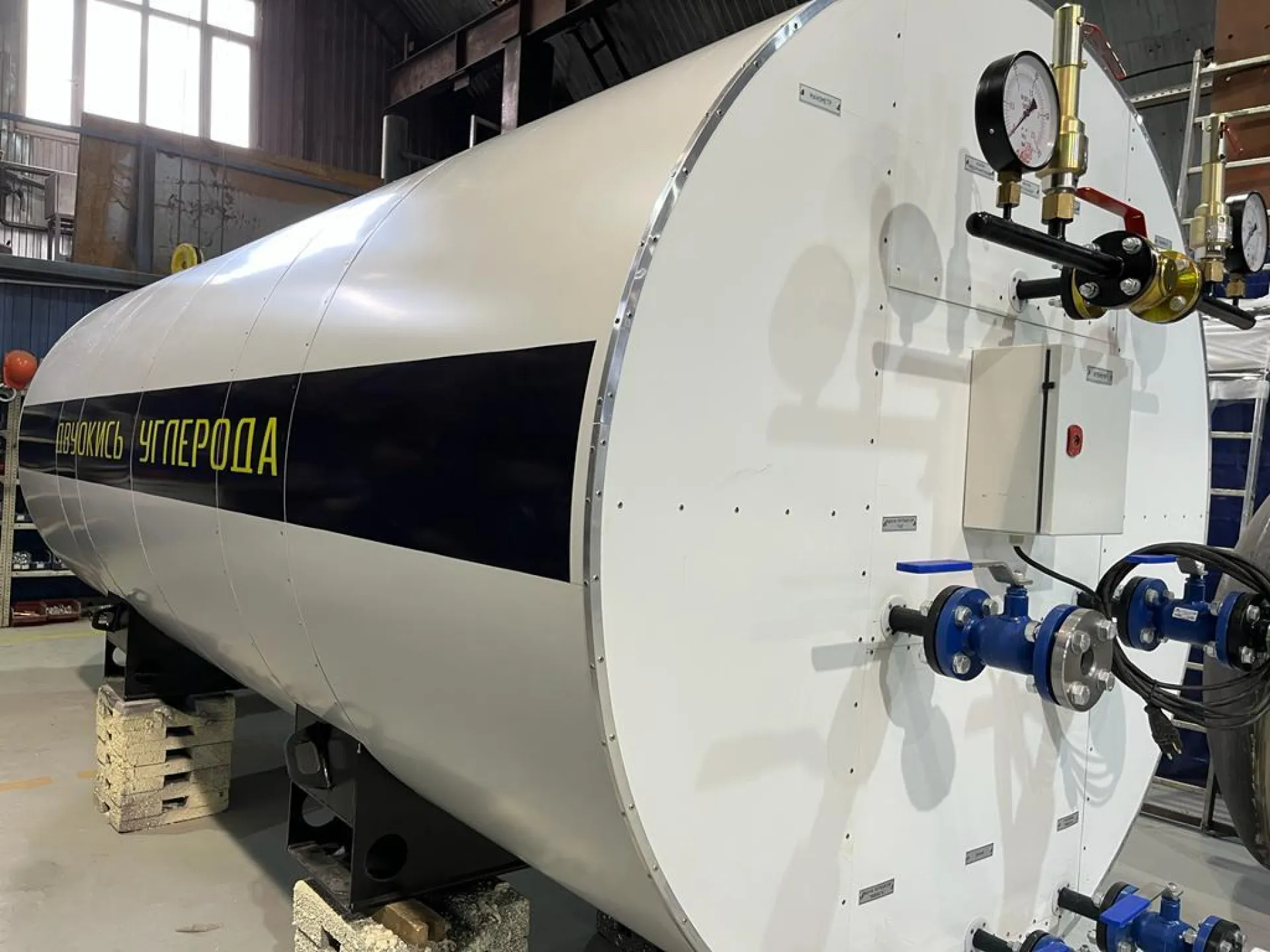

Устройство резервуара для длительного хранения углекислоты РДХ VISTA

— Наружный кожух

Сделан из нержавеющей или листовой оцинкованной стали, покрытой светоотражающей эмалью.

— Внутренний сосуд

Внутренний сосуд выполнен из низколегированной стали 09Г2С толщиной от 10 до 18 мм. Внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению углекислоты в сжиженном состоянии. В качестве изолирующего материала используется нанесенный в 3 слоя двухкомпонентный пенополиуретан с закрытой ячейкой.

— Змеевик испарителя

Змеевик — составная часть агрегата поддержания давления. АПД или «холодильник» не входит в базовую комплектацию и поставляется по запросу клиента.

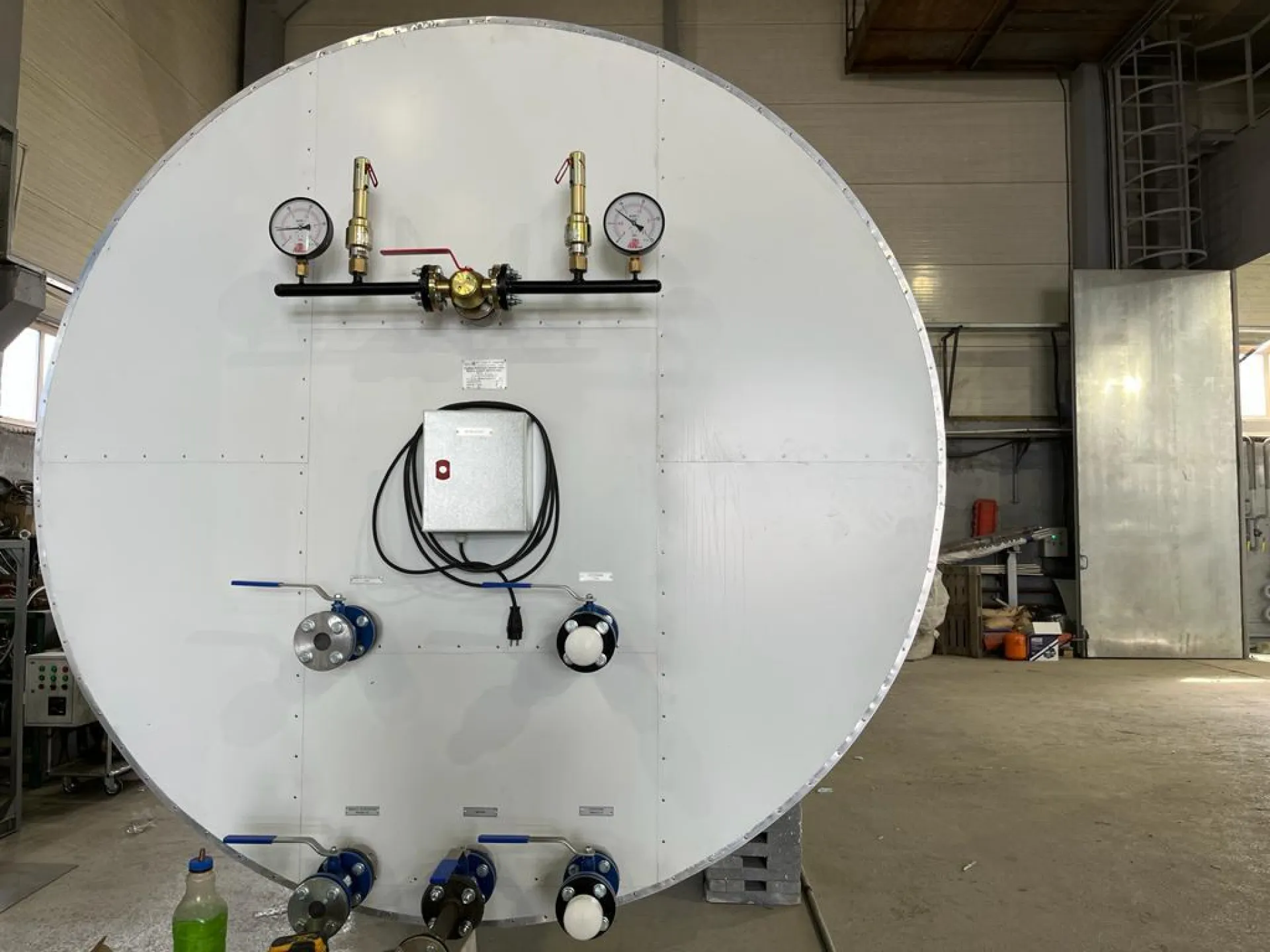

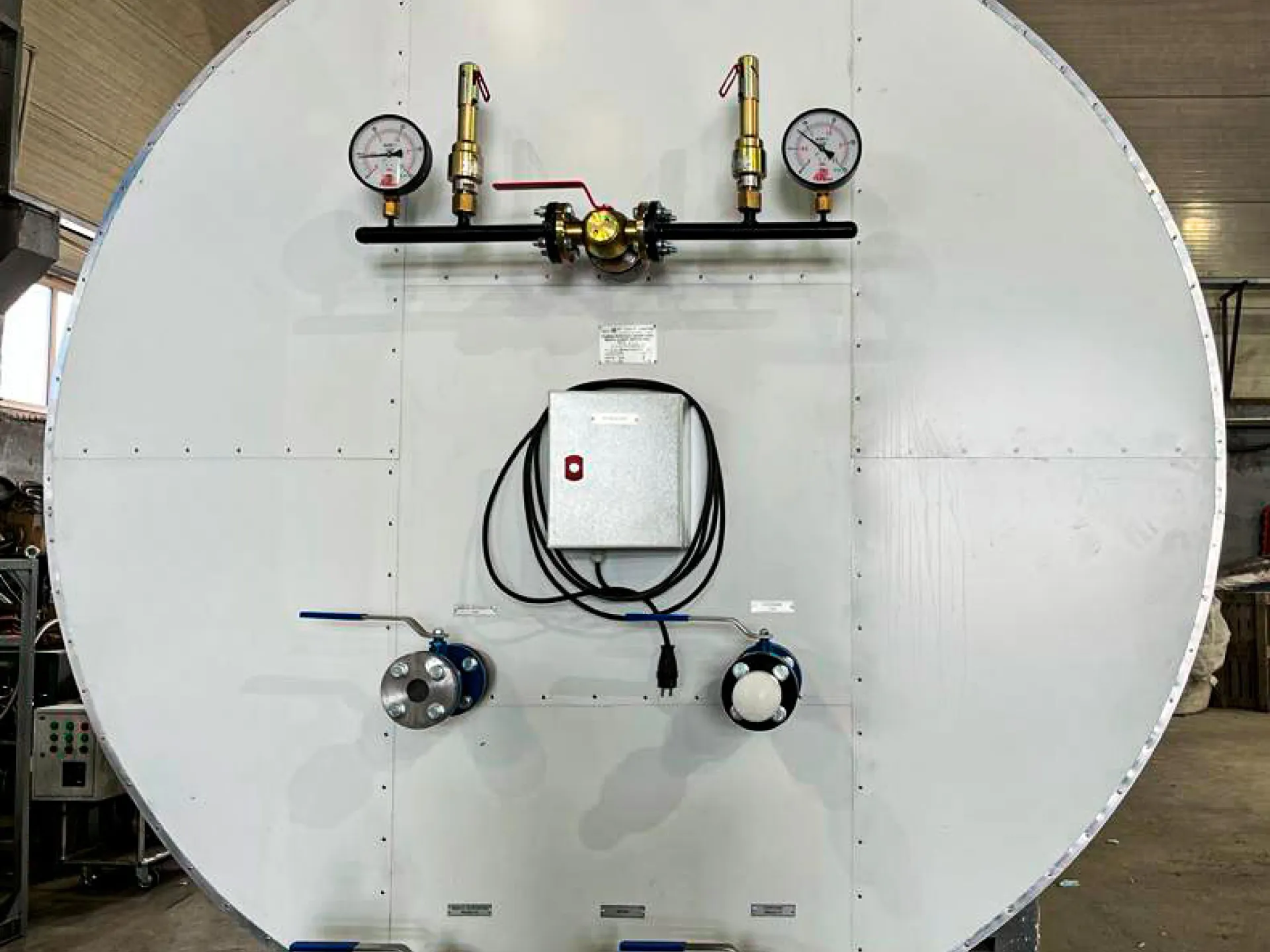

— Предохранительные клапаны

Служат для автоматического регулирования давления, путём сброса рабочей среды и предотвращения повреждений оборудования. Смонтированны на трехходовом кране.

— Манометры

Помогают отслеживать уровень давления в резервуаре. Смонтированны на трехходовом кране, как и предохранительные клапаны.

— Штутцеры

Нижние служат для наполнения и выдачи потребителю жидкости, верхние — газа.

— Электронный уровнемер

Измеряет уровень наполнения внутреннего сосуда жидкой двуокисью углерода.

— Люк для осмотра сосуда

Используется для периодических проверок внутреннего сосуда.

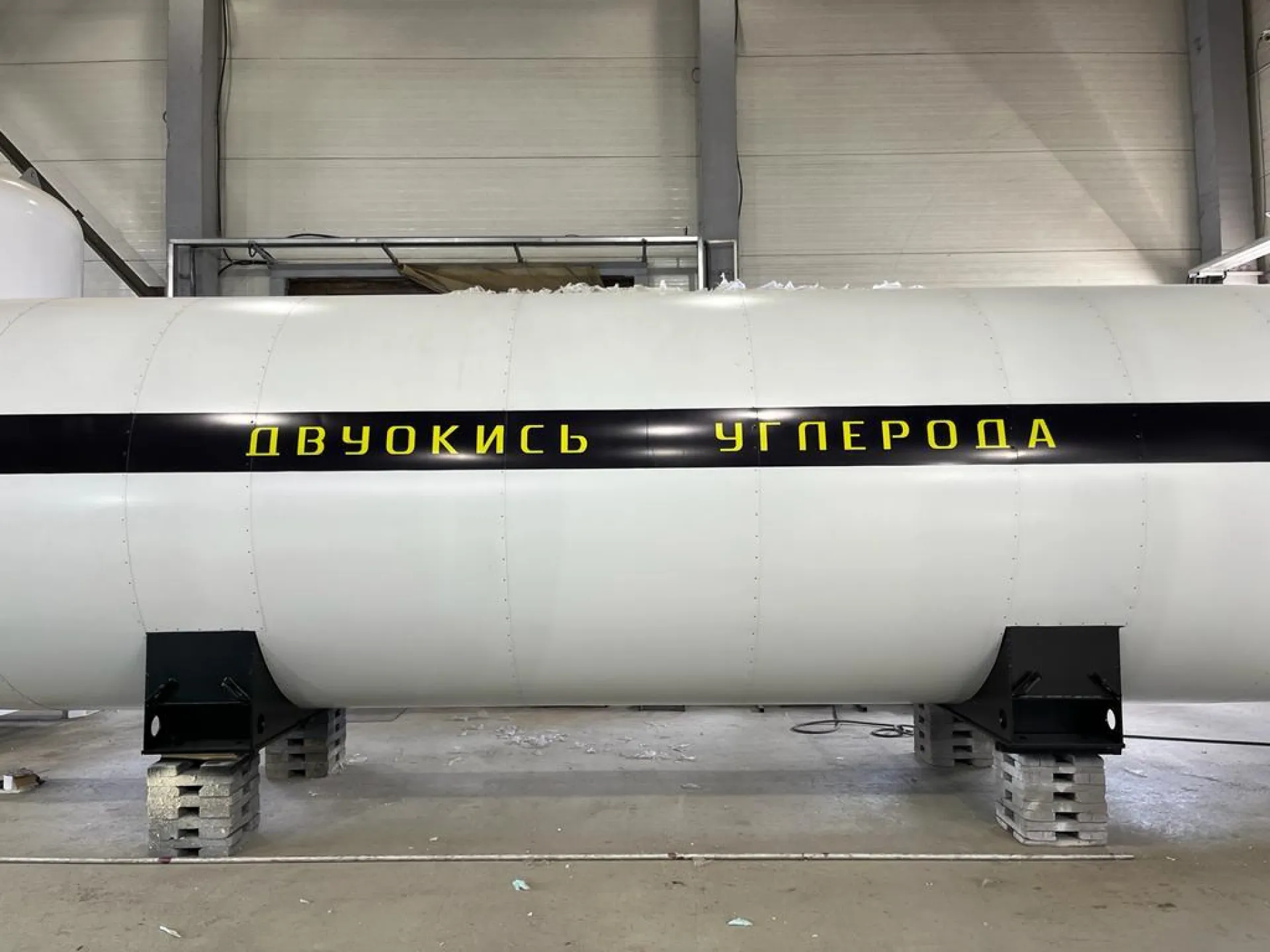

— Опоры

Число опор определяется весом и габаритами изделия.
RDH horizont РДХ
RDH kryshka РДХ

— Наружный кожух

Сделан из нержавеющей или листовой оцинкованной стали, покрытой светоотражающей эмалью.

— Внутренний сосуд

Внутренний сосуд выполнен из низколегированной стали 09Г2С толщиной от 10 до 18 мм. Внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению углекислоты в сжиженном состоянии. В качестве изолирующего материала используется нанесенный в 3 слоя двухкомпонентный пенополиуретан с закрытой ячейкой.

— Змеевик испарителя

Змеевик — составная часть агрегата поддержания давления. АПД или «холодильник» не входит в базовую комплектацию и поставляется по запросу клиента.

— Предохранительные клапаны

Служат для автоматического регулирования давления, путём сброса рабочей среды и предотвращения повреждений оборудования. Смонтированны на трехходовом кране.

— Манометры

Помогают отслеживать уровень давления в резервуаре. Смонтированны на трехходовом кране, как и предохранительные клапаны.

— Штутцеры

Нижние служат для наполнения и выдачи потребителю жидкости, верхние — газа.

— Электронный уровнемер

Измеряет уровень наполнения внутреннего сосуда жидкой двуокисью углерода.

— Люк для осмотра сосуда

Используется для периодических проверок внутреннего сосуда.

— Опоры

Число опор определяется весом и габаритами изделия.

Технические характеристики горизонтальных резервуаров для хранения двуокиси углерода

Модель газификатора

Объём, м³

Тип изоляции

Масса порожняя, кг

Вместимость углекислоты, кг

Габариты Д×Ш×В, мм

Варианты исполнения

Горизонтальное исполнение

Объем:
2–50 м³
Давление:
до 2,2 МПа

Вертикальное исполнение

Объем:
2–50 м³
Давление:
до 2,2 МПа
