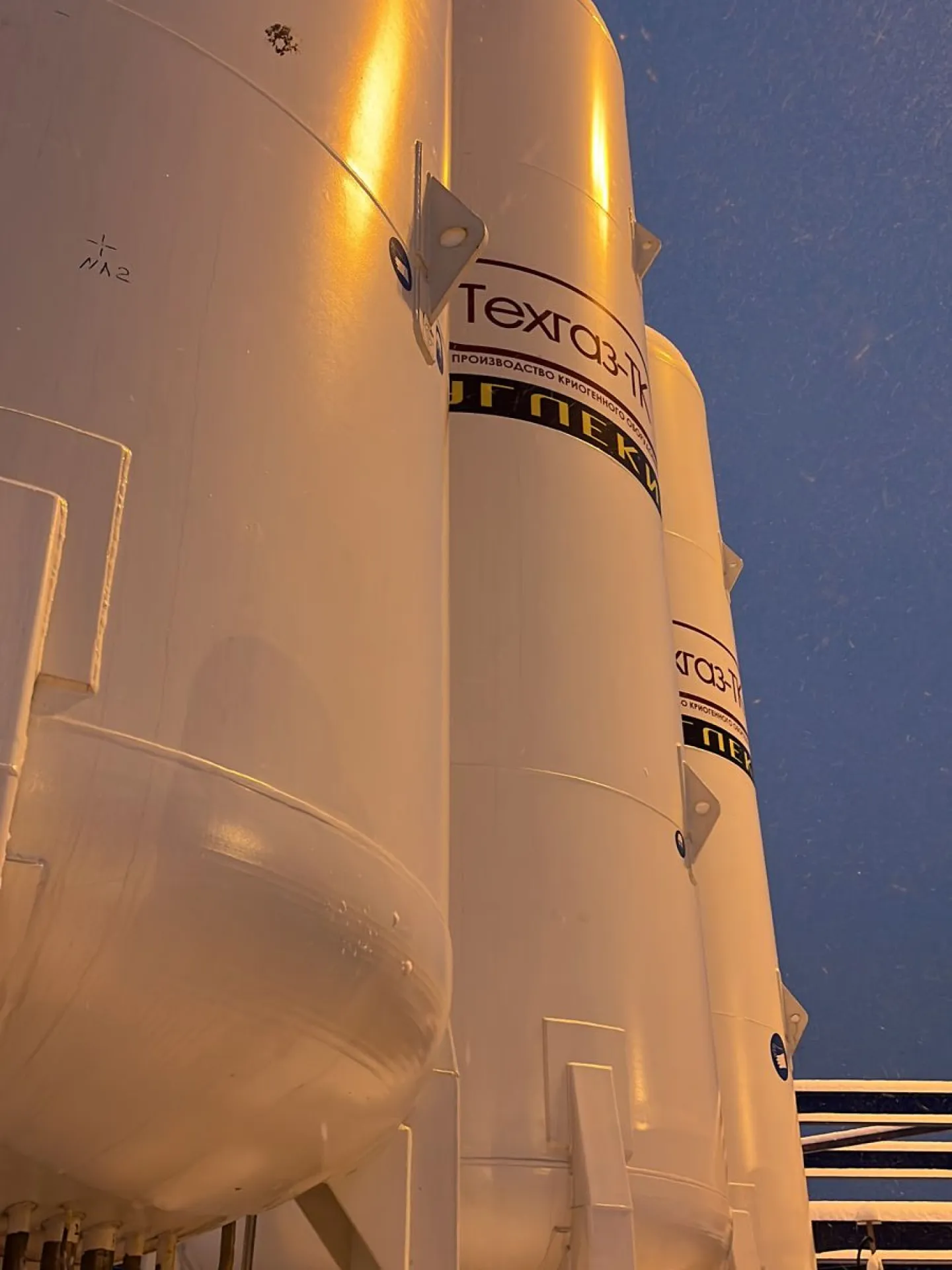

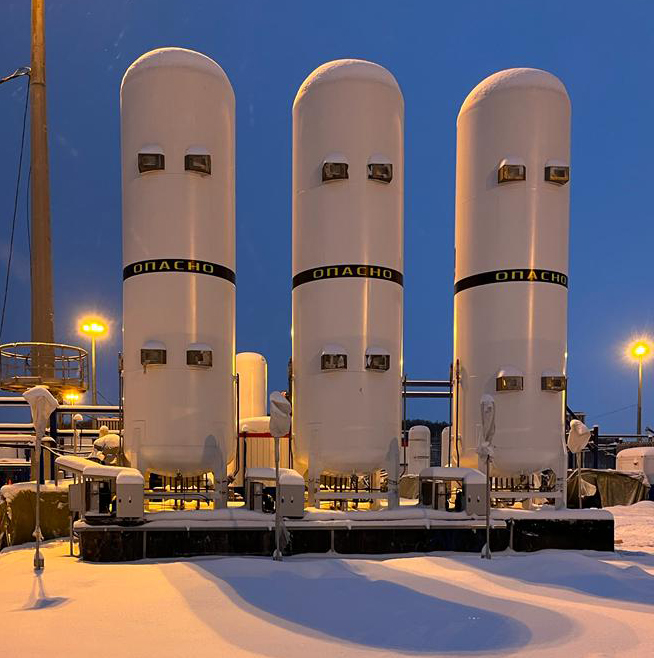

РДХ-10 вертикальный серии VISTA

РДХ-10 серии VISTA — это вертикальные углекислотные емкости объемом 10 м³ и рабочим давлением до 2,2 МПа. Предназначены для долговременного хранения жидкой низкотемпературной двуокиси углерода, а также подачи продукта в рабочую сеть. Используются как стационарные хранилища совместно с зарядными углекислотными станциями СЗУ для раскачки газа по баллонам и производства сварочных смесей, а также с углекислотными газификаторами ГУ и подогревателями ПУ для выдачи газообразного или жидкого продукта на потребителя.

Оборудование в наличии и под заказ

Соблюдение сроков поставки по договору

100% соответствие техзаданию

Резервуар РДХ Резервуар двуокиси углерода

РДХ вертикальная Резервуар двуокиси углерода

РДХ вертикальные Резервуар двуокиси углерода

РДХ вертикальные лежа Резервуар двуокиси углерода

Резервуар РДХ-10 серии VISTA вертикального исполнения состоит из внутреннего сосуда из низколегированной стали 09Г2С, представляющего собой цилиндрическую обечайку с эллиптическими днищами и системой трубопроводов. Наружный кожух, как и внутренний сосуд, выполнен из низколегированной стали 09Г2С. Пространство между емкостями отвакуумированно и заполнено перлитовым песком. Также изделие оборудовано запорно-предохранительной арматурой, контрольно-измерительными приборами и опорами.

При необходимости резервуар РДХ-10 может быть укомплектован дополнительным оборудованием:

Агрегат поддержания давления АПД или «холодильник». Обеспечивает поддержание заданного значения давления в резервуарах, оснащенных медными трубчатыми теплообменниками.
Газификатор углекислотный или ГУ. Предназначен для газификации жидкой двуокиси углерода и подачи углекислого газа на потребителя.
Подогреватель углекислотный или ПУ. Используется в случае повышенного потребления газа потребителем. Обеспечивает подогрев и поддержание постоянной температуры газа перед выдачей его в технологическую линию.
Станция зарядная углекислотная или СЗУ. Предназначена для наполнения баллонов жидкой двуокисью углерода. Состоит из насосного блока, системы управления и электронных весов.

Резервуары РДХ серии VISTA сертифицированы на соответствие ТР ТС 010/2011 «О безопасности машин и оборудования».

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

Устройство резервуара для длительного хранения углекислоты РДХ VISTA

— Наружный кожух

Изготовлен из низколегированной стали марки 09Г2С. Кожух покрыт антикоррозийной белой краской RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из низколегированной стали марки 09Г2С. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции под вакуумом не пропускает тепло и способствует сохранению углекислоты в сжиженном состоянии. В качестве изолирующего материала используется перлитный песок.

— Агрегат поддержания давления

Понижает и поддерживает заданный уровень давления в резервуаре для предотвращения потерь углекислоты от испарения. АПД или «холодильник» не входит в базовую комплектацию и поставляется по запросу клиента.

— Змеевик испарителя

Змеевик испарителя — составная часть агрегата поддержания давления. Представляет собой медный трубчатый теплообменник.

— Штутцеры

Нижние служат для наполнения и выдачи потребителю жидкости, верхние — газа.

— Люк для осмотра сосуда

Используется для периодических проверок внутреннего сосуда.

— Опоры

Вертикальные изделия оснащаются 4 опорами.

— Наружный кожух

— Внутренний сосуд

— Теплоизоляционный слой в межстенном пространстве

— Агрегат поддержания давления

— Змеевик испарителя

— Штутцеры

Нижние служат для наполнения и выдачи потребителю жидкости, верхние — газа.

— Люк для осмотра сосуда

Используется для периодических проверок внутреннего сосуда.

— Опоры

Вертикальные изделия оснащаются 4 опорами.

Технические характеристики вертикальных резервуаров для хранения двуокиси углерода

Модель резервуара

Объём, м³

Тип изоляции

Масса порожняя, кг

Вместимость углекислоты, кг

Габариты Д×Ш×В, мм

РДХ-40

Вакуумно-перлитная или экранно-вакуумная

от 50 до 1500

РДХ-10

Вакуумно-перлитная или экранно-вакуумная

6500

от 50 до 1500

2250×

2050×

6600

Варианты исполнения

Горизонтальное исполнение

Объем:

2–50 м³

Давление:

до 2,2 МПа

Вертикальное исполнение

Объем:

2–50 м³

Давление:

до 2,2 МПа
