Разрядные рампы

Разрядные рампы

Разрядные рампы — это изделия, предназначенные для непрерывной централизованной подачи потребителю технических и чистых газов от баллонов и баллонов в составе моноблоков. Разрядные рампы чаще всего используют на предприятиях с небольшим потреблением газа, а также в научных лабораториях. Могут эксплуатироваться в качестве резервного источника газоснабжения.

Рампы в зависимости от типа и назначения укомплектовываются необходимым составом и количеством регулирующей, запорной, предохранительной и присоединительной арматуры для обеспечения необходимых параметров работы. А именно: давления заправки и выдачи, расход, количество хранимого (заправляемого) сжатого газа, технологический режим заправки (опорожнения) и прочие.

Рампы располагаются в отдельных одноэтажных помещениях. Допускается размещать рампы снаружи у стен цехов-потребителей в металлических шкафах или под навесом. Вблизи указанных шкафов или под навесом допускается хранение наполненных баллонов в количестве суточной потребности.

Под нужды и запросы заказчика разрядные рампы изготавливаются в шкафном, настенном и стоечном исполнениях.

Разрядные рампы выпускаются в соответствии с ГОСТ 29090-91 и ГОСТ 12.2.052-81.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

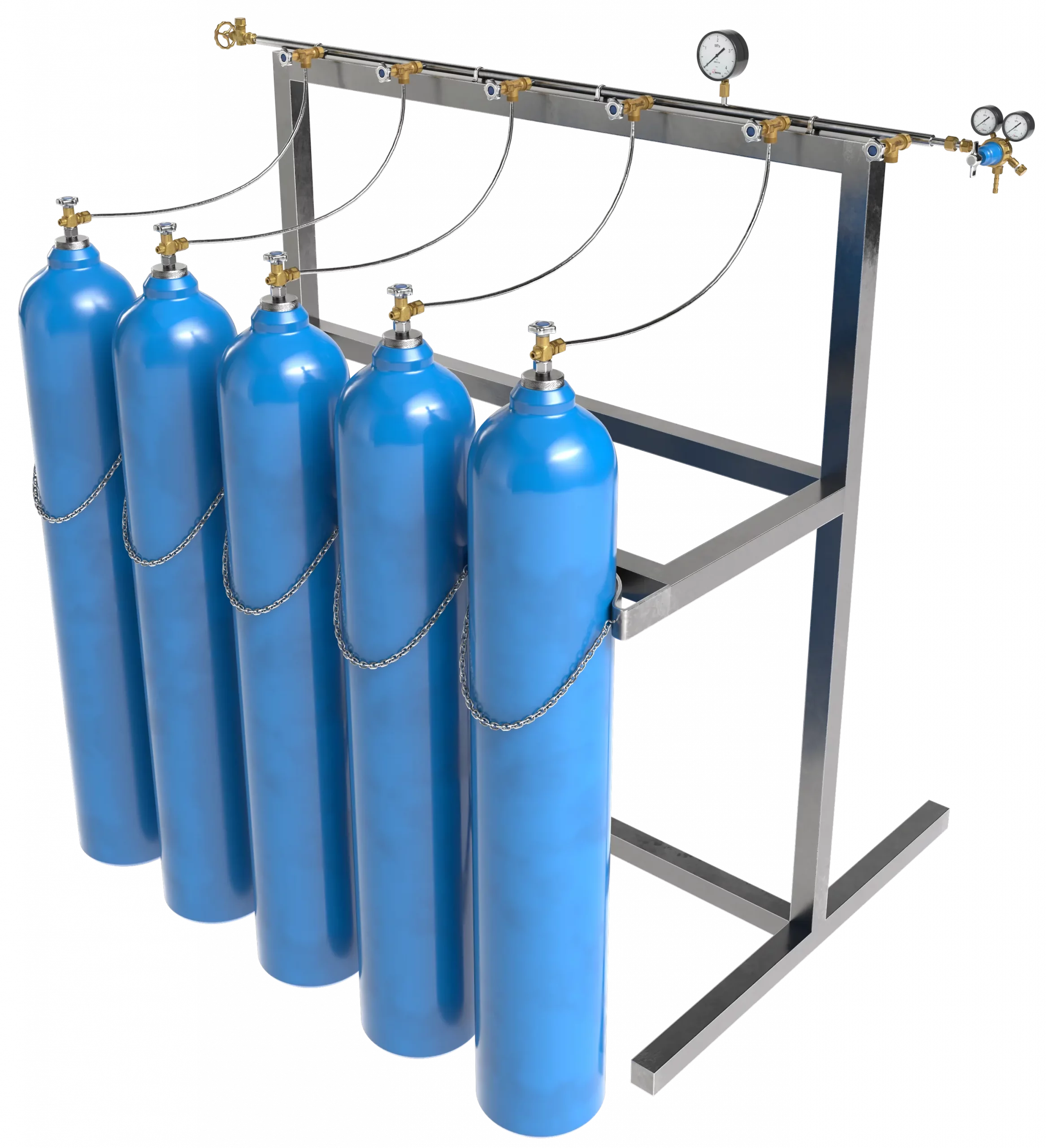

Устройство разрядных рамп

— Стальная сварная стойка

Стальная стойка сварена из профильной трубы.

— Коллектор

Труба из нержавеющей стали или из латуни, по которой газ идет к потребителю.

— Вентиль запорный рамповый

Перекрывает поток газа между рампой и потребителем.

— Вентиль сброса баллоный

Служит для подачи газа из баллонов в трубу рампы.

— Вентиль сброса избыточного давления

Предназначен для защиты оборудования от избыточного давления.

— Металлорукав высокого давления

Гибкие герметичные нержавеющие шланги высокого давления с металлической оплеткой.

— Редуктор

Регулятор давления позволяет уменьшать давление газа до необходимого уровня.

— Манометр

Помогает отслеживать уровень давления.

— Ложемент для фиксации баллонов

Ложемент с цепями предназначен для надёжного крепления газовых баллонов.

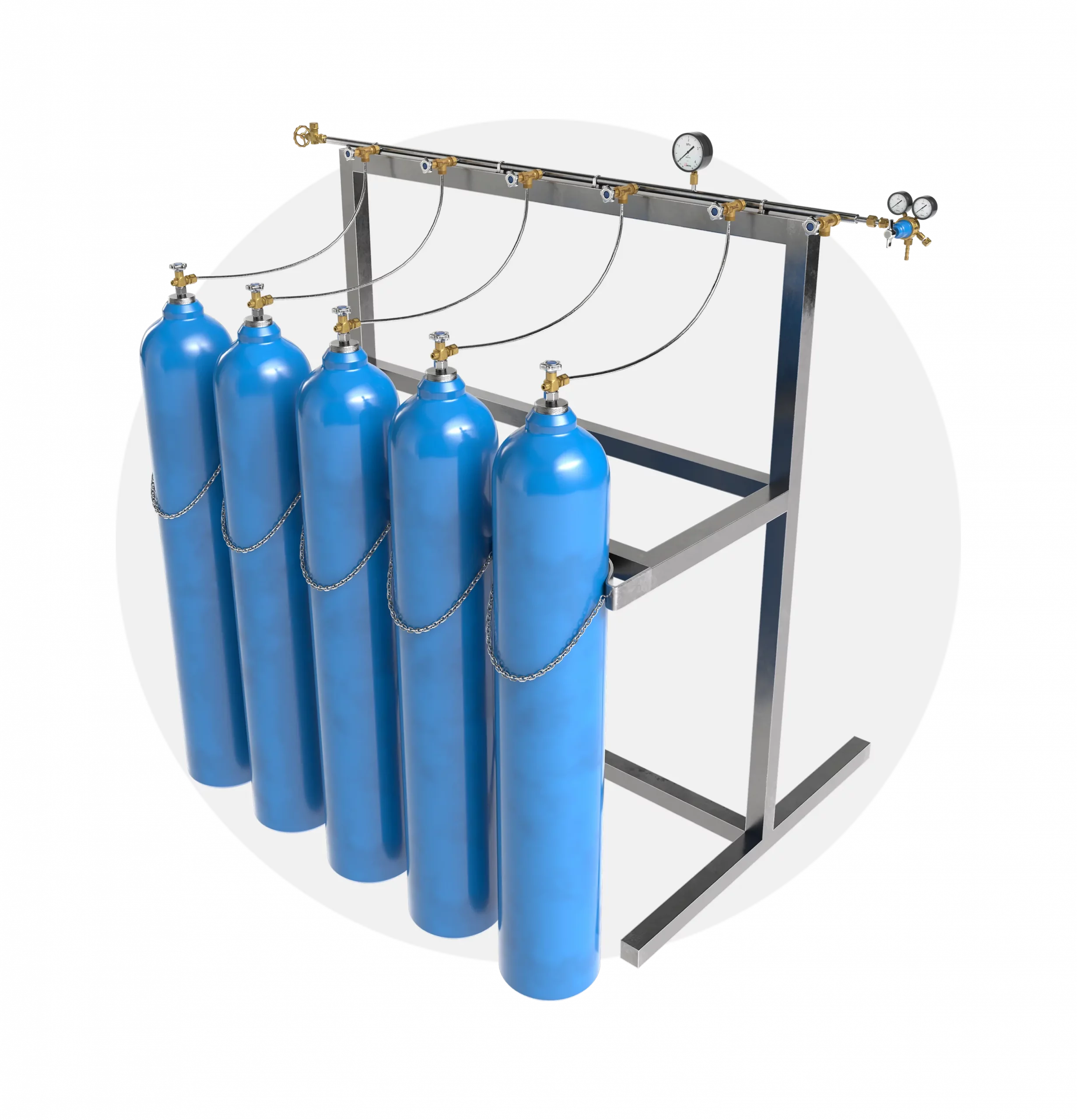

Разрядные рампы

— Стальная сварная стойка

Стальная стойка сварена из профильной трубы.

— Коллектор

Труба из нержавеющей стали или из латуни, по которой газ идет к потребителю.

— Вентиль запорный рамповый

Перекрывает поток газа между рампой и потребителем.

— Вентиль сброса баллоный

Служит для подачи газа из баллонов в трубу рампы.

— Вентиль сброса избыточного давления

Предназначен для защиты оборудования от избыточного давления.

— Металлорукав высокого давления

Гибкие герметичные нержавеющие шланги высокого давления с металлической оплеткой.

— Редуктор

Регулятор давления позволяет уменьшать давление газа до необходимого уровня.

— Манометр

Помогает отслеживать уровень давления.

— Ложемент для фиксации баллонов

Ложемент с цепями предназначен для надёжного крепления газовых баллонов.
