Танк-контейнер СПГ OMEGA

Танк-контейнер СПГ OMEGA

Танк-контейнеры СПГ OMEGA — это криогенные резервуары горизонтального исполнения объемом от 10 до 40 м³ и рабочим давлением от 0,8 до 1,2 МПа. Применяются для хранения, перевозки и перелива в другие емкости сжиженного природного газа. Изготавливаются в каркасе в размерах стандартных морских контейнеров. Подлежат обязательной регистрации в Ростехнадзоре.

Криогенный резервуар для СПГ OMEGA горизонтального исполнения представляет собой сосуд из нержавеющей стали с экранно-вакуумной изоляцией в кожухе из нержавеющей стали. Изделие оборудовано опорами, стяжками, волнорезами, трубопроводами, запорной и предохранительной арматурой, контрольно-измерительными приборами, а также арматурным шкафом.

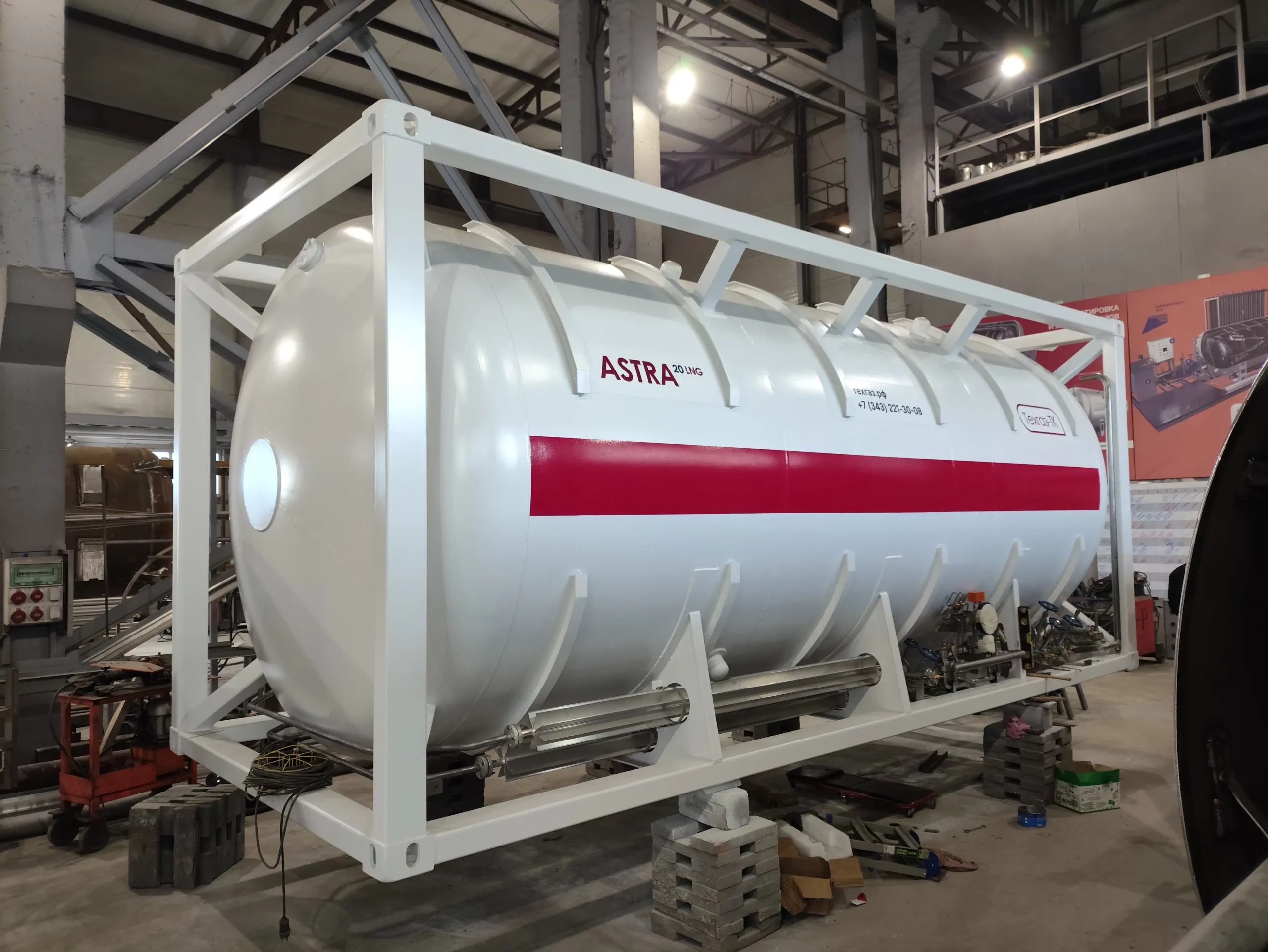

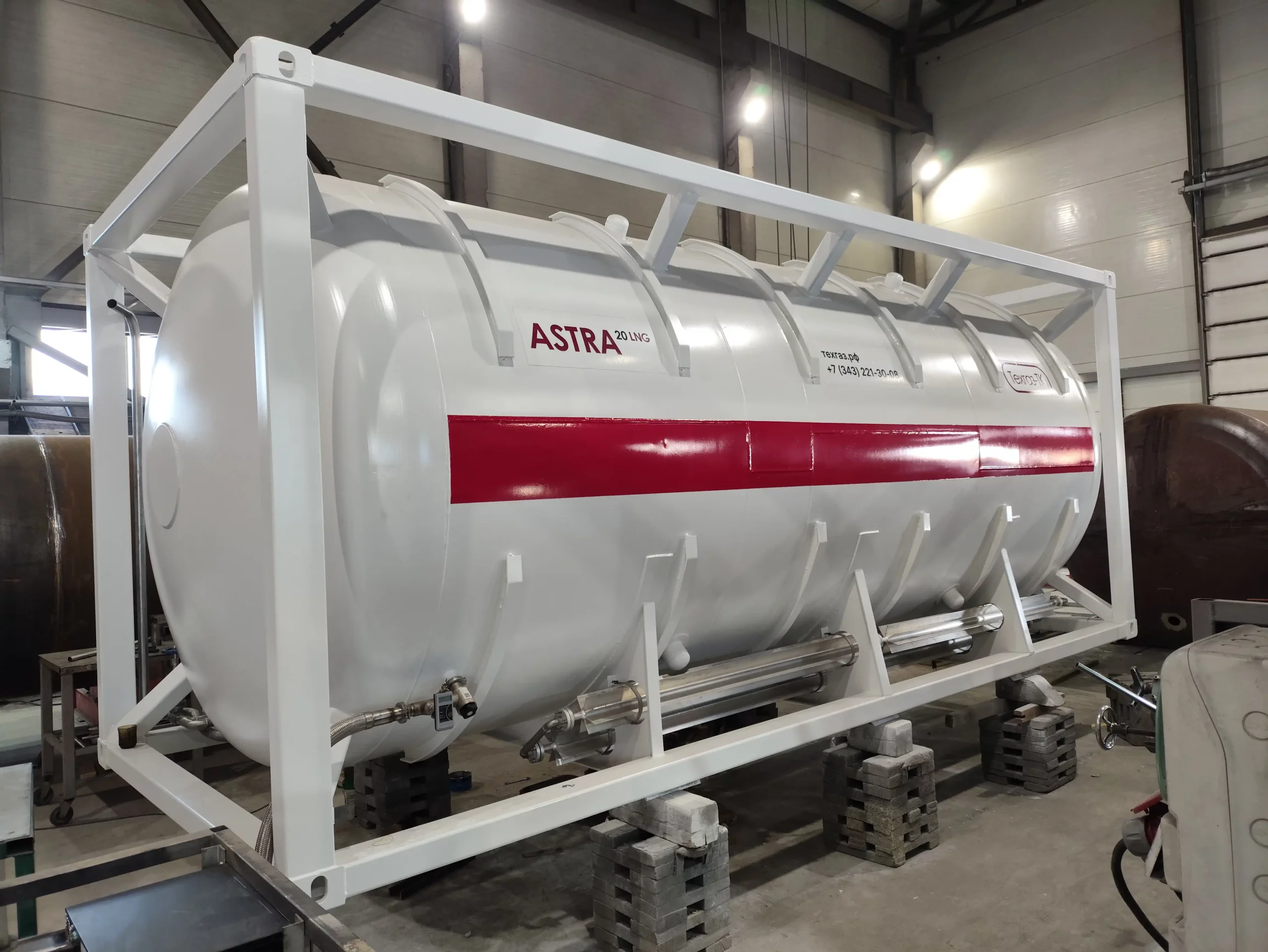

Танк контейнер СПГ OMEGA изготавливается в сварной металлической раме контейнерного типа. Каркас снабжен подъемными проушинами, что позволяет устанавливать криотанк не только на фундамент, но также на трал, платформу или грузовой автомобиль. Также стальная сварная рама позволяет размещать изделие на бетонной площадке, что удобно для тех предприятий, у которых нет возможности возводить стандартный фундамент.

Криогенные емкости для СПГ могут использоваться в системах автономного газоснабжения жилых и промышленных объектов, а также в качестве резервного источника топлива с целью предотвращения остановки производственных процессов во время ремонтных или пусконаладочных работ.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

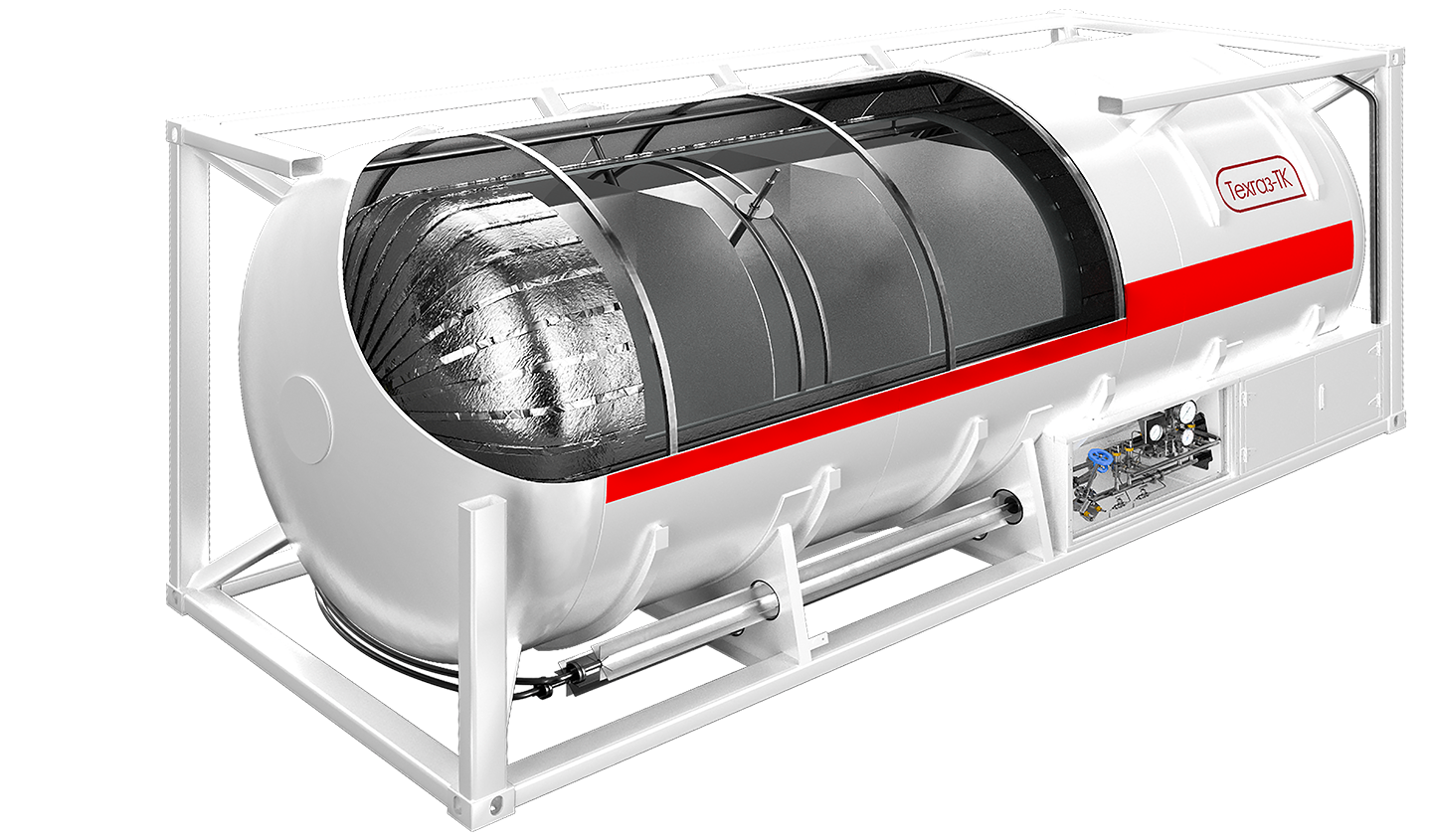

Устройство танк-контейнера OMEGA для хранения и транспортировки СПГ

— Металлический каркас

Сделан из стальной сварной трубы. Каркас оснащен опорами и подъемными проушинами для удобства перемещения и транспортировки резервуара.

— Наружный кожух

Сделан из нержавеющей стали марки 12Х18Н10Т толщиной 8 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 8 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Экранно-вакуумная изоляция не пропускает тепло и способствует сохранению СПГ в сжиженном состоянии.

— Крепление внутреннего сосуда к внешнему

Система торцевых подвесов с текстолитовым стержнем, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или резервуара с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

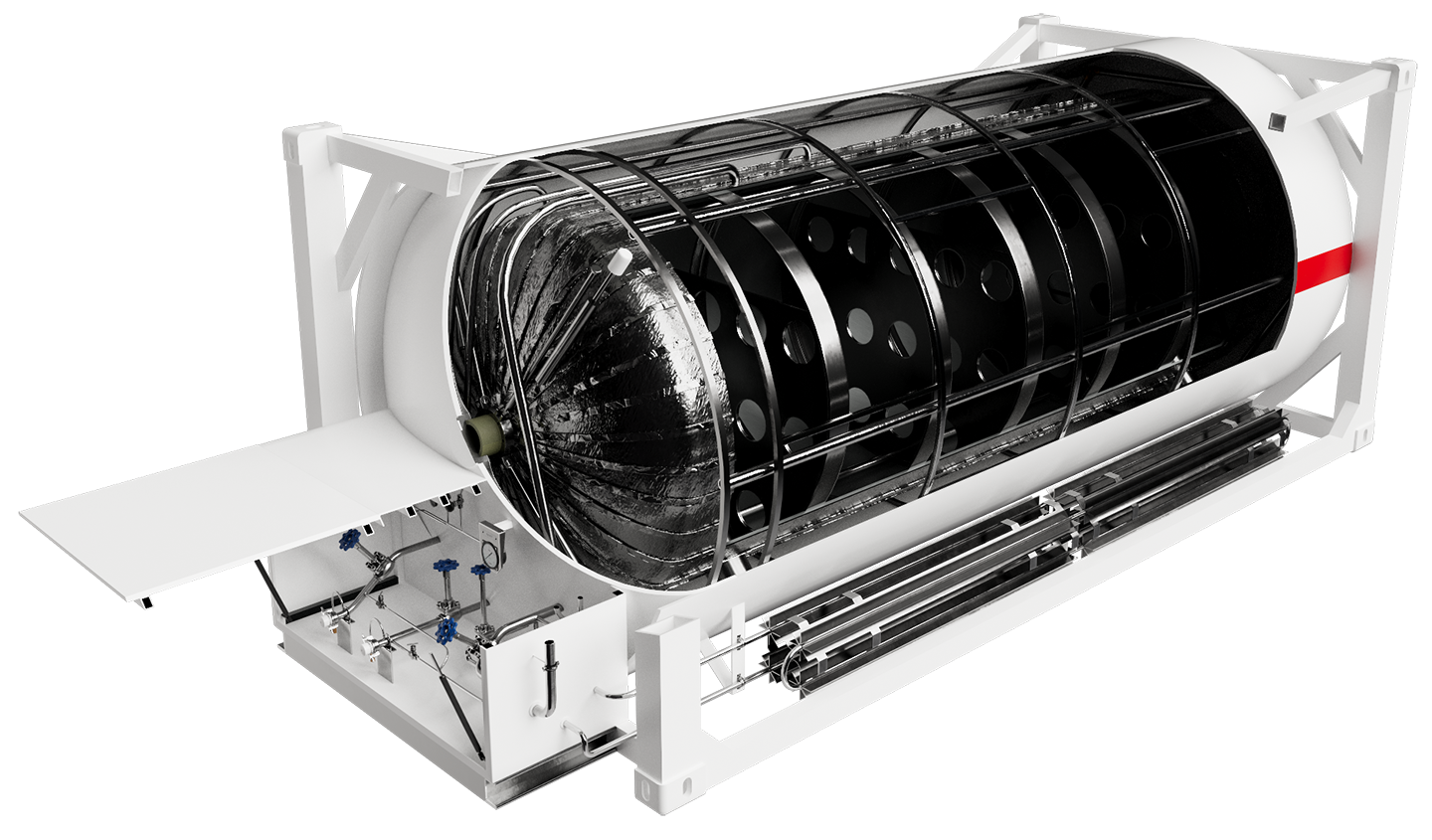

VISTA СПГ танк-контейнер

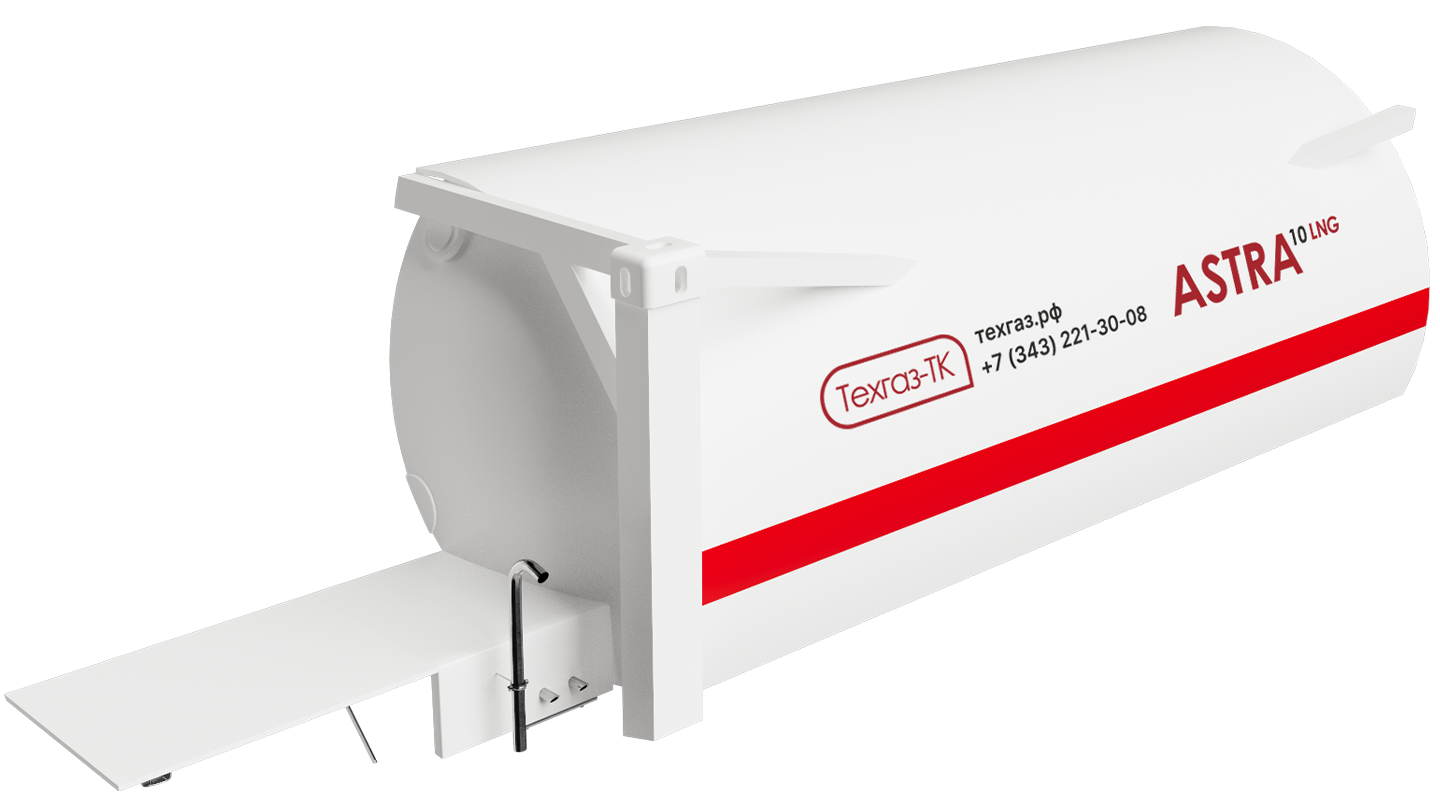

Omega крышка

— Металлический каркас

Сделан из стальной сварной трубы. Каркас оснащен опорами и подъемными проушинами для удобства перемещения и транспортировки резервуара.

— Наружный кожух

Сделан из нержавеющей стали марки 12Х18Н10Т толщиной 8 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 8 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Экранно-вакуумная изоляция не пропускает тепло и способствует сохранению СПГ в сжиженном состоянии.

— Крепление внутреннего сосуда к внешнему

Система торцевых подвесов с текстолитовым стержнем, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или резервуара с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.
Оператор открывает 2 вентиля: подъема давления и выдачи.
Принцип работы танк-контейнера
Этап 01/04
Оператор открывает 2 вентиля: подъема давления и выдачи. Сжиженный природный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды.
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу в верхнюю часть внутреннего сосуда.
Принцип работы танк-контейнера
Этап 02/04
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу в верхнюю часть внутреннего сосуда.
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ.
Принцип работы танк-контейнера
Этап 03/04
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ.
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ через трубопровод наполнения-выдачи к потребителю.
Принцип работы танк-контейнера
Этап 04/04
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ через трубопровод наполнения-выдачи к потребителю.
