ППЦ-30 серии ASTRA

ППЦ-30 серии ASTRA

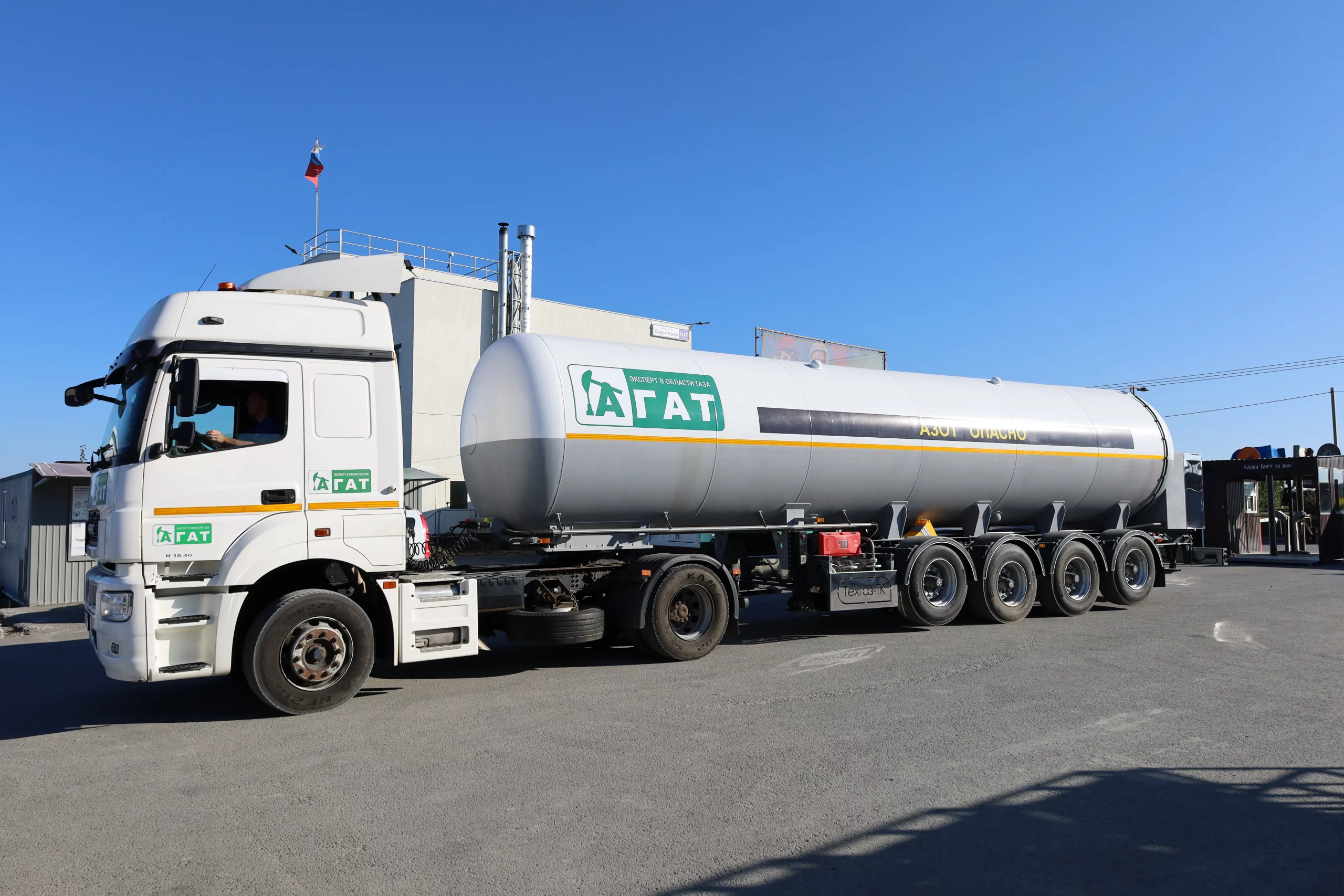

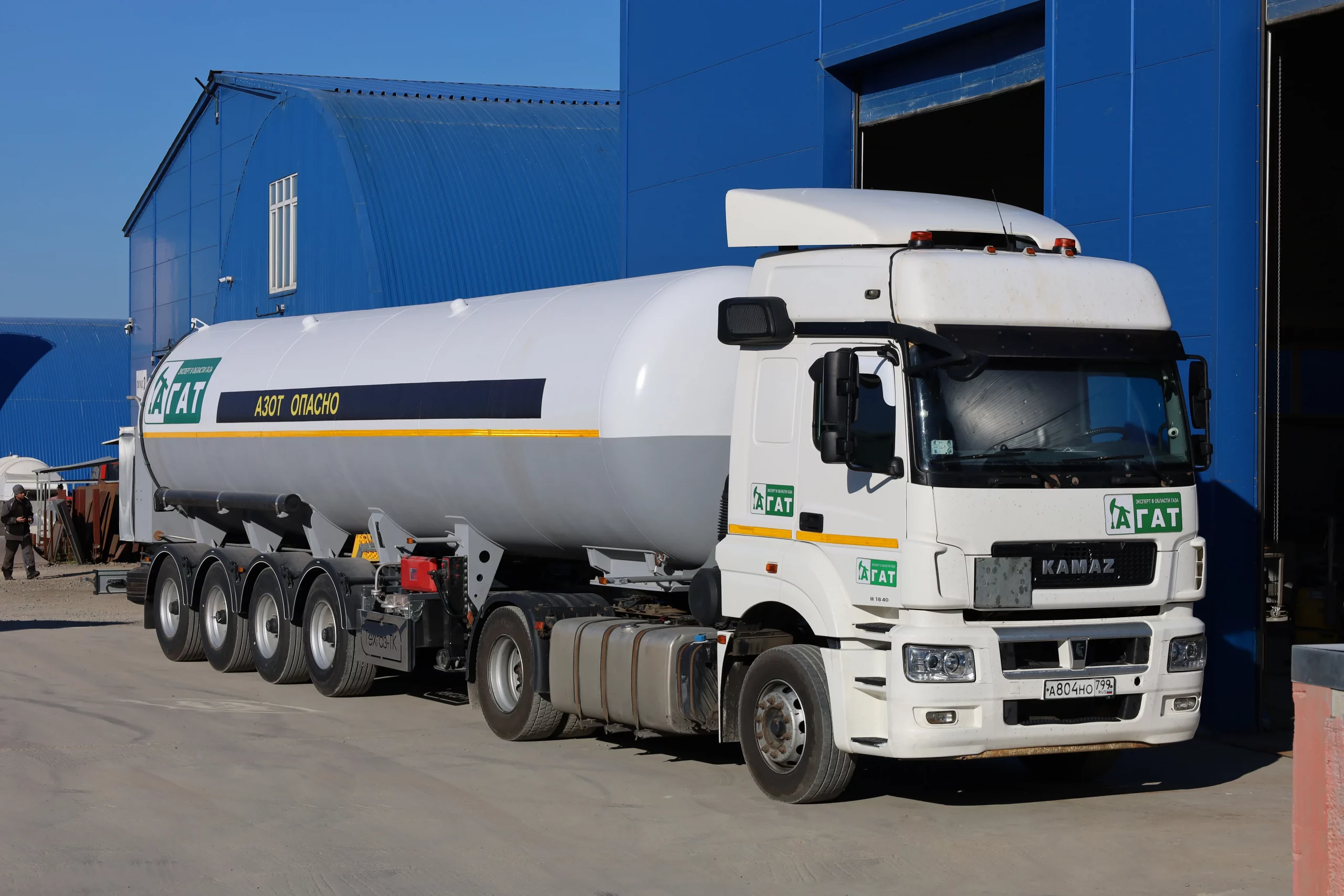

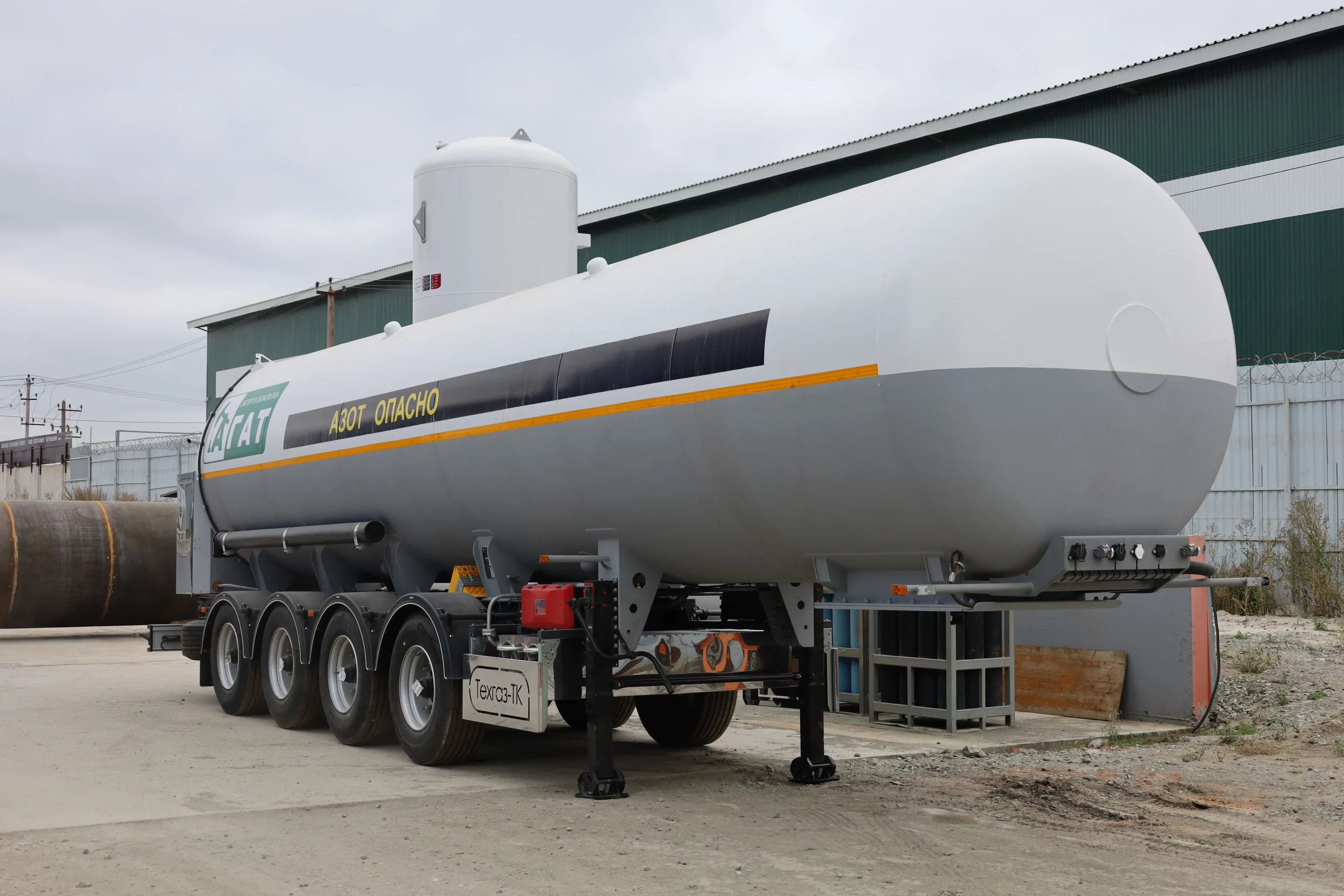

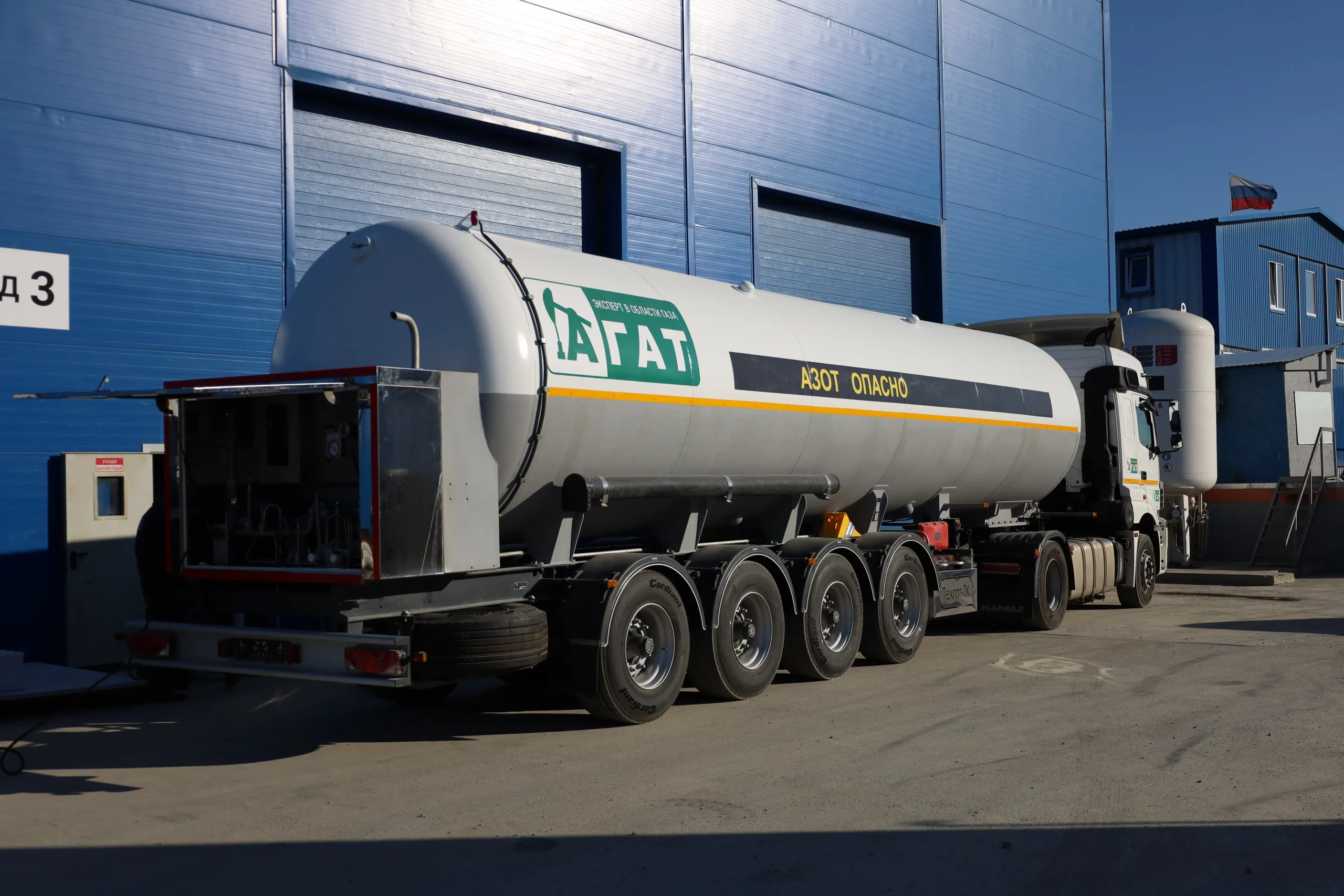

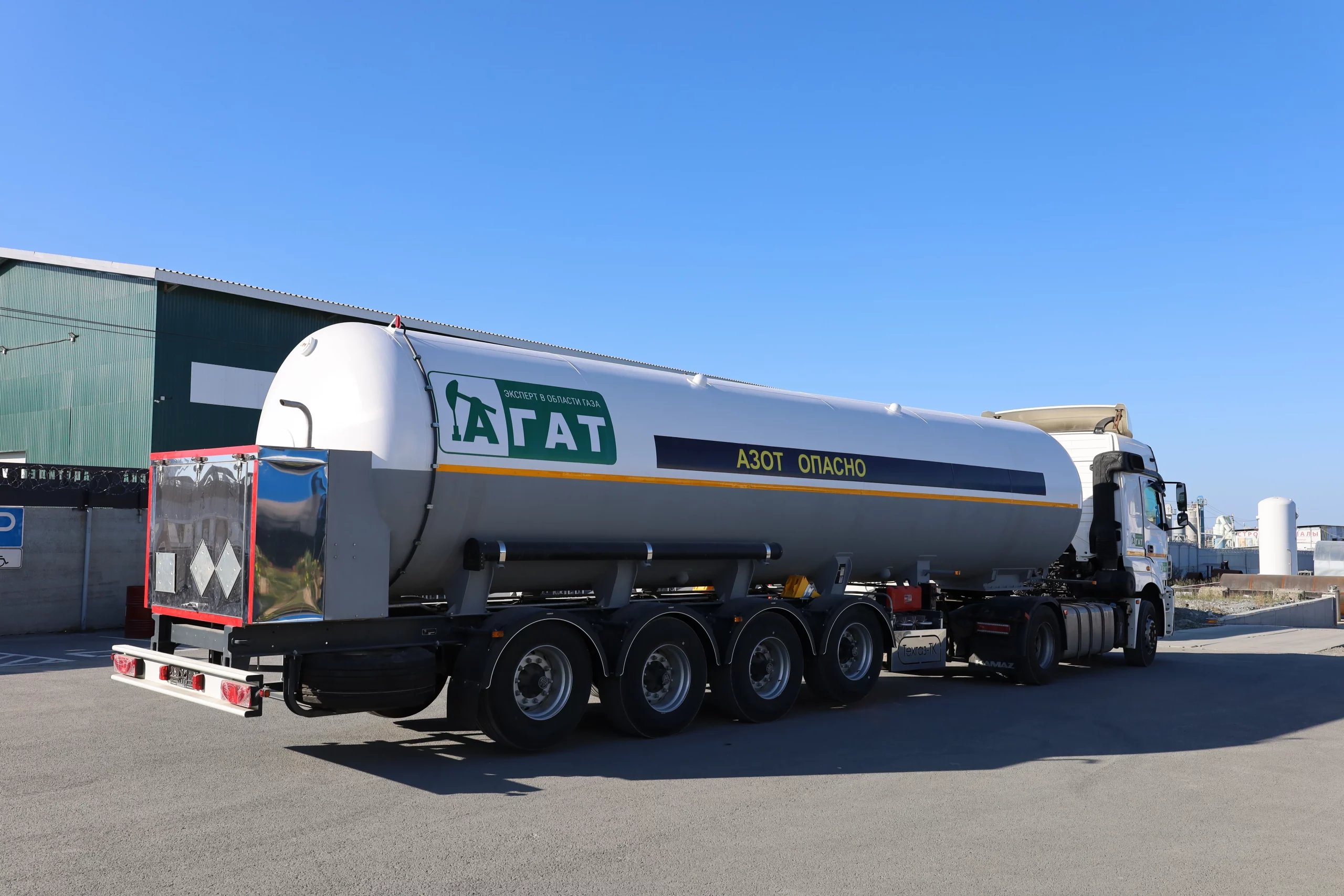

ППЦ-30 серии ASTRA — это полуприцепы с криогенными резервуарами объемом 30 м³ и рабочим давлением в диапазоне от 0,25 до 0,4 МПа. Они используются для перевозки и перелива в другие емкости сжиженных кислорода, азота и аргона. ППЦ-30 соответствуют требованиям международных стандартов ДОПОГ для дорожной перевозки опасных грузов и нормам по весовому контролю. Не подлежат регистрации в Ростехнадзоре.

Транспортная криогенная цистерна ASTRA представляют собой сосуд из нержавеющей стали с экранно-вакуумной или вакуумно-перлитной изоляцией в кожухе из низколегированной стали. Изделие оборудовано опорами, стяжками, волнорезами, системой трубопроводов, запорно-предохранительной арматурой, контрольно-измерительными приборами и арматурным шкафом. Резервуар с полуприцепом образуют единое устройство — криогенную полуприцеп-цистерну модели ППЦ-30.

Завод «Техгаз-ТК» самостоятельно не занимается производством шасси для полуприцепов. Для комплектации трех- и четырехосных шасси предприятие закупает их у партнеров, таких как ООО «Приокский машиностроительный завод» и АО «Великолукский Опытный Машиностроительный Завод». Конкретный выбор поставщика определяется как требованиями заказчика, так и сроками поставки.

Кроме того, заказчик имеет возможность предоставить собственный полуприцеп, при условии, что его грузоподъемность соответствует весу заправленного криопродуктом резервуара. Требования к такому полуприцепу включают наличие системы ABS и всесезонных шин с маркировкой M+S.

«Техгаз-ТК» проводит переоборудование полуприцепов-цистерн в соответствии с требованиями ДОПОГ для перевозки опасных грузов. По завершении всех проверок в органах ГИБДД клиент получает официальное заключение, отметку в ПТС полуприцепа и свидетельство о регистрации транспортного средства для перевозки опасных грузов.

Преимущества полуприцеп-цистерн ASTRA ППЦ:

  1. Универсальность. Приспособлены для автопоездов с любыми тягачами, независимо от их происхождения.
  2. Безопасность. Высокопрочные материалы и качественная арматура обеспечивают надежность и безопасность при транспортировке.
  3. Устойчивость. Современная система волнорезов значительно уменьшает смещение содержимого при маневрах и торможении.
  4. Удобство эксплуатации. Низко расположенный арматурный шкаф упрощает доступ к органам управления.
  5. Вариативность. Возможность выбрать базовую версию цистерны или заказать дополнительные опции.

Криогенные полуприцепы серии ASTRA ППЦ-30 востребованы как поставщиками, так и потребителями технических газов. Для поставщиков они гарантируют бесперебойную доставку продукции, а потребителям позволяют эффективно перевозить сжиженный газ на производстве или между филиалами одного предприятия.

Полуприцепы соответствуют Техническим регламентам Таможенного союза, включая ТР ТС 018/2011 «О безопасности колесных транспортных средств» и ТР ТС 032/2013 «О безопасности оборудования под избыточным давлением».

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

Устройство цистерны транспортной криогенной ASTRA на базе полуприцепа

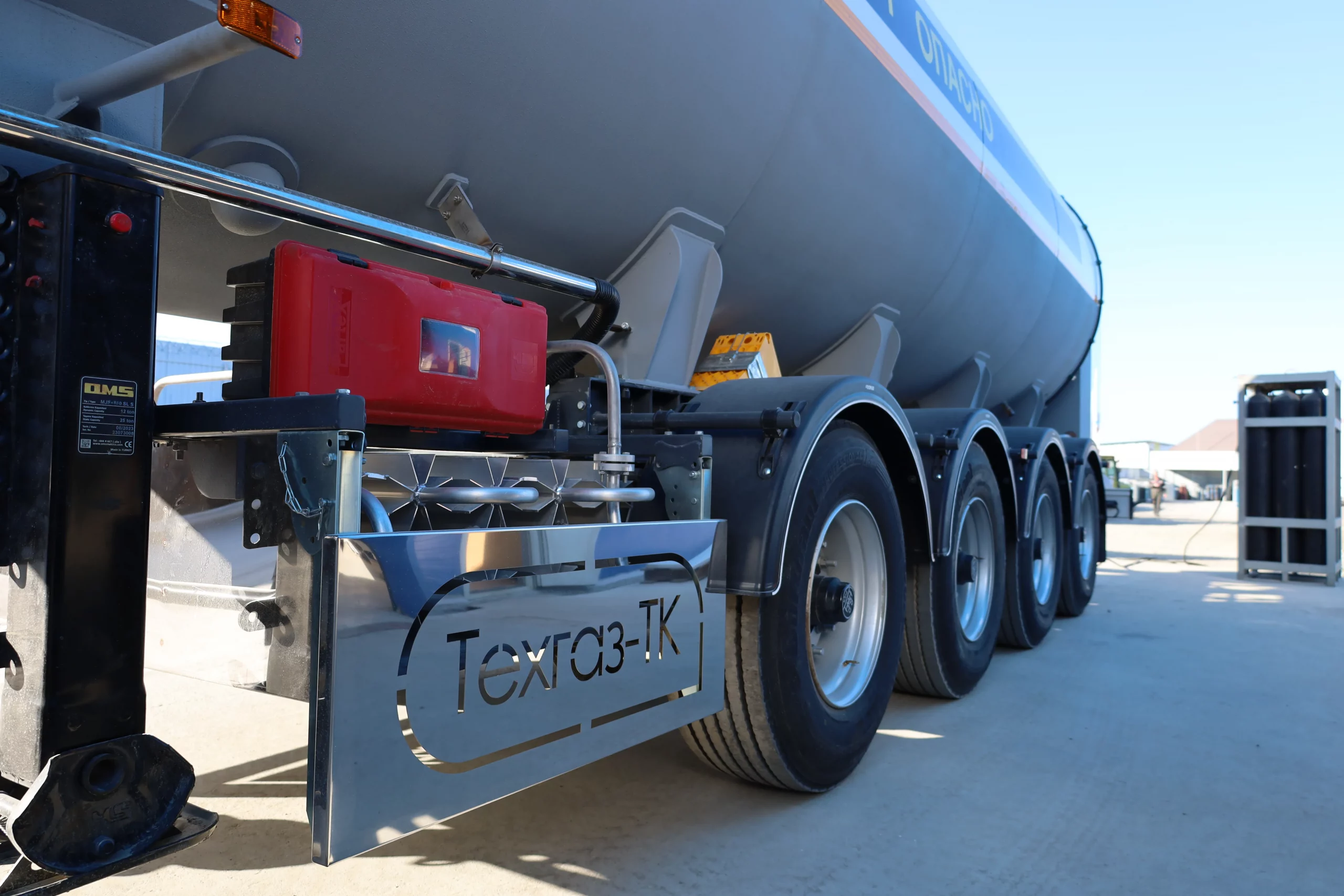

— Полуприцеп

Полуприцепы на базе 3-х или 4-х осного осевого агрегата изготавливаются заводами АО «ВОМЗ» и ООО «ПМЗ».

— Наружный кожух

Сделан из низколегированной стали марки 09Г2С толщиной 8 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система торцевых подвесов с текстолитовым стержнем, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки цистерны с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.
PPCTK ASTRA razrez Устройство ППЦТК ASTRA
ppctk kryshka bf

— Полуприцеп

Полуприцепы на базе 3-х или 4-х осного осевого агрегата изготавливаются заводами АО «ВОМЗ» и ООО «ПМЗ».

— Наружный кожух

Сделан из низколегированной стали марки 09Г2С толщиной 8 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система торцевых подвесов с текстолитовым стержнем, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки цистерны с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.
Оператор открывает 2 вентиля: подъема давления и выдачи.
Принцип работы ППЦ
Этап 01/04
Оператор открывает 2 вентиля: подъема давления и выдачи. Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды.
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу в верхнюю часть внутреннего сосуда.
Принцип работы ППЦ
Этап 02/04
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу в верхнюю часть внутреннего сосуда.
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ.
Принцип работы ППЦ
Этап 03/04
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ.
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ через трубопровод наполнения-выдачи к потребителю.
Принцип работы ППЦ
Этап 04/04
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ через трубопровод наполнения-выдачи к потребителю.

Характеристики криогенных цистерн-полуприцепов ASTRA

Модель цистерны-полуприцепа

Объём, м³

Тип изоляции

Масса порожняя, кг

Вместимость жидкого кислорода, кг

Вместимость жидкого аргона, кг

Вместимость жидкого азота, кг

Габариты Д×Ш×В, мм

Отзыв компании ООО «Норд Газ»

«Спешу проинформировать Вас, что завод криогенного оборудования
ООО “Техгаз-ТК“ выполнил поставку полуприцепа-цистерны ППЦТК-3К согласно договору.

Хотим отметить высокое качество поставленного оборудования.
Приборы контроля жидкости и давления работают исправно, вентили не протекают. Также радует работа испарителей подъема давления.

Со своей стороны готовы рекомендовать завод “Техгаз-ТК“ как ответственного производителя и надежного поставщика криогенного оборудования».

Варианты исполнения

Цистерна транспортная криогенная на опорах

Объем:
0,5–30 м³
Давление:
0,25–0,4 МПа

Цистерна криогенная на базе полуприцепа

Объем:
15–38 м³
Давление:
0,25–0,4 МПа

Цистерна криогенная контейнерного исполнения

Объем:
10–30 м³
Давление:
0,25–0,4 МПа
