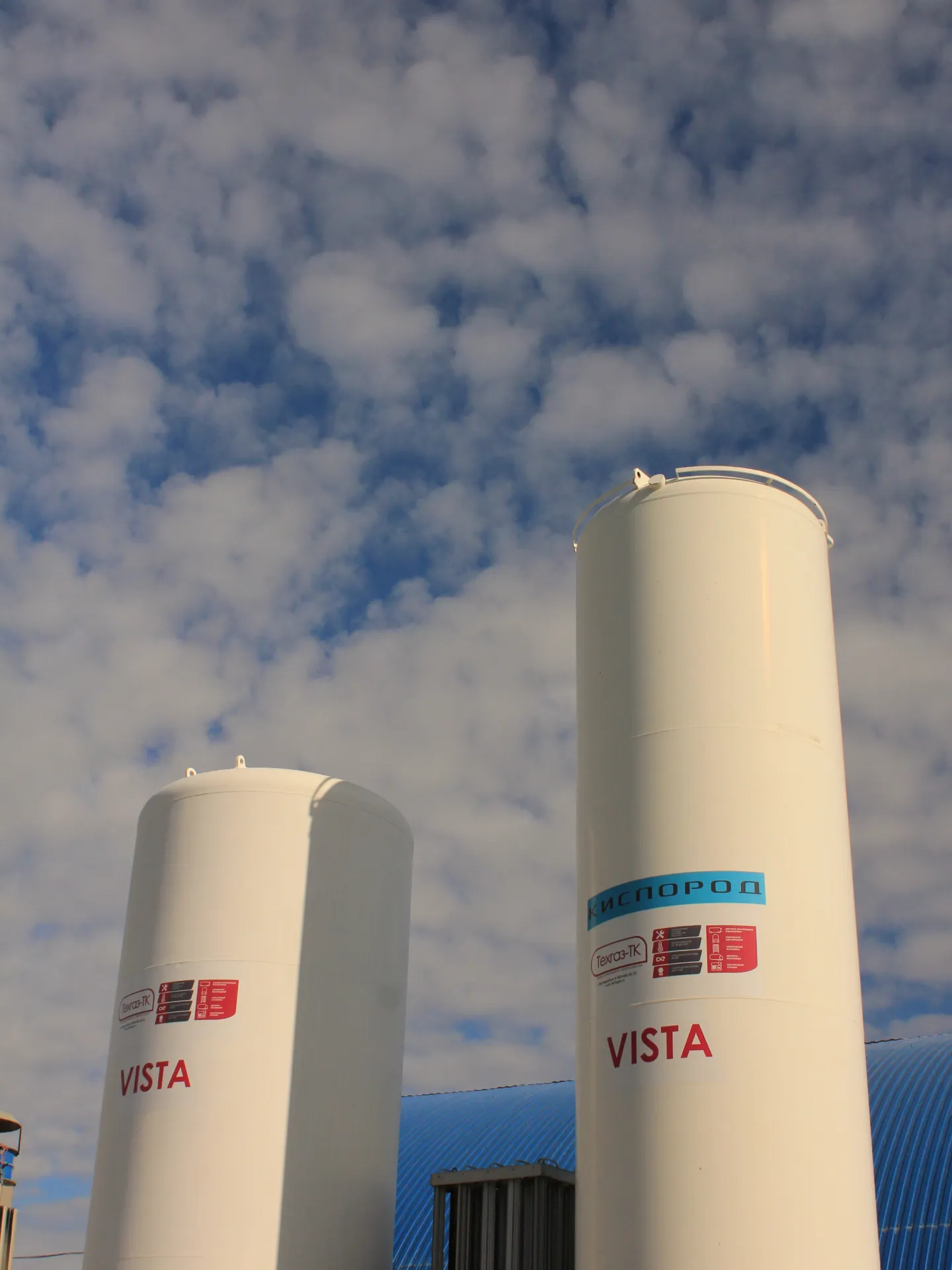

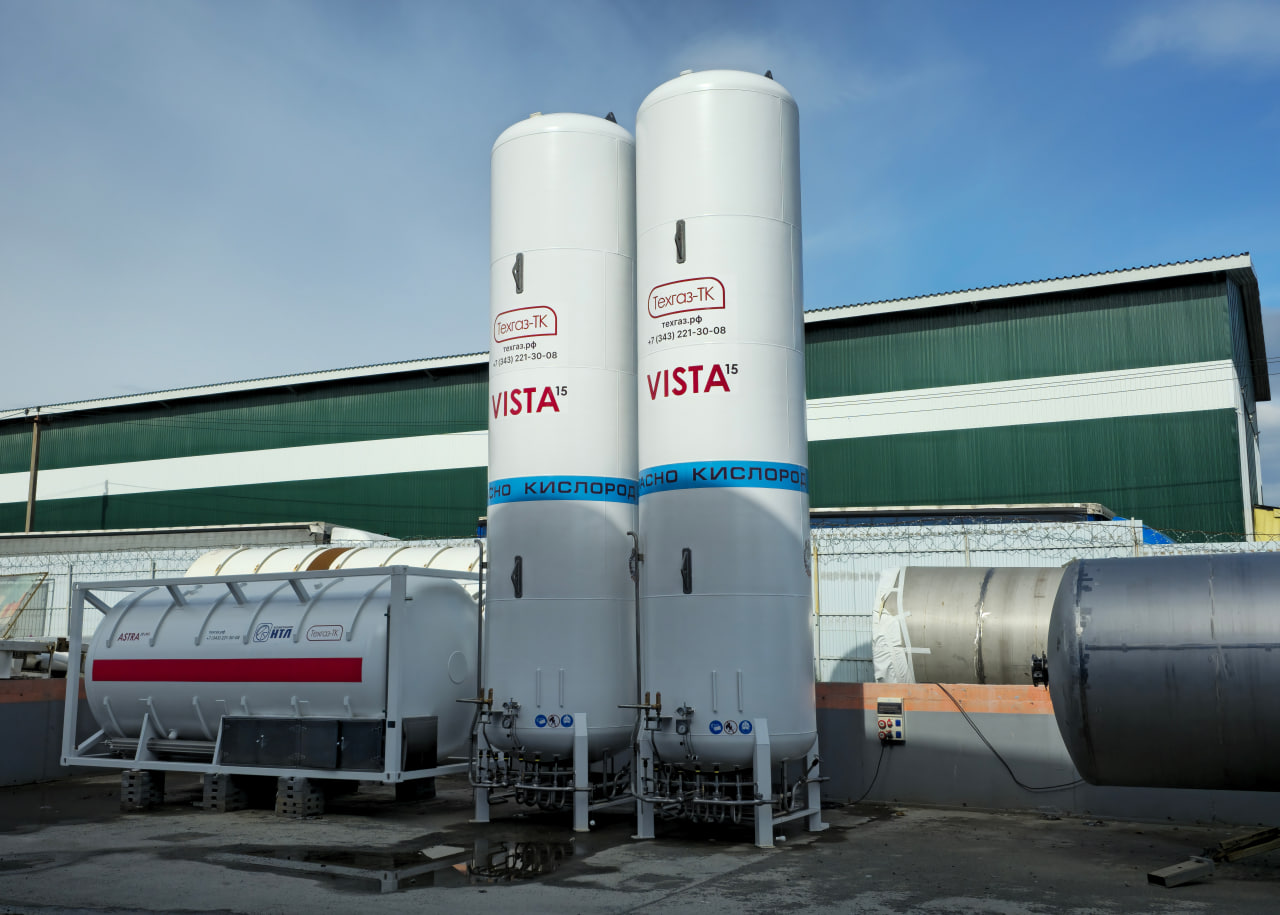

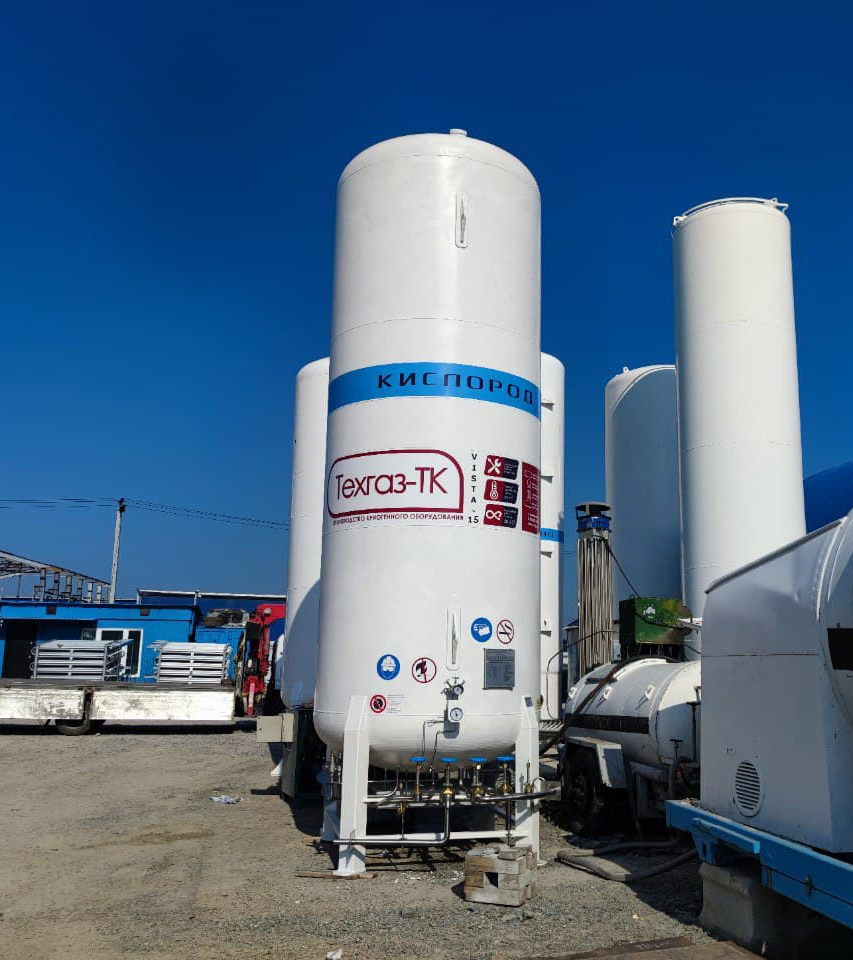

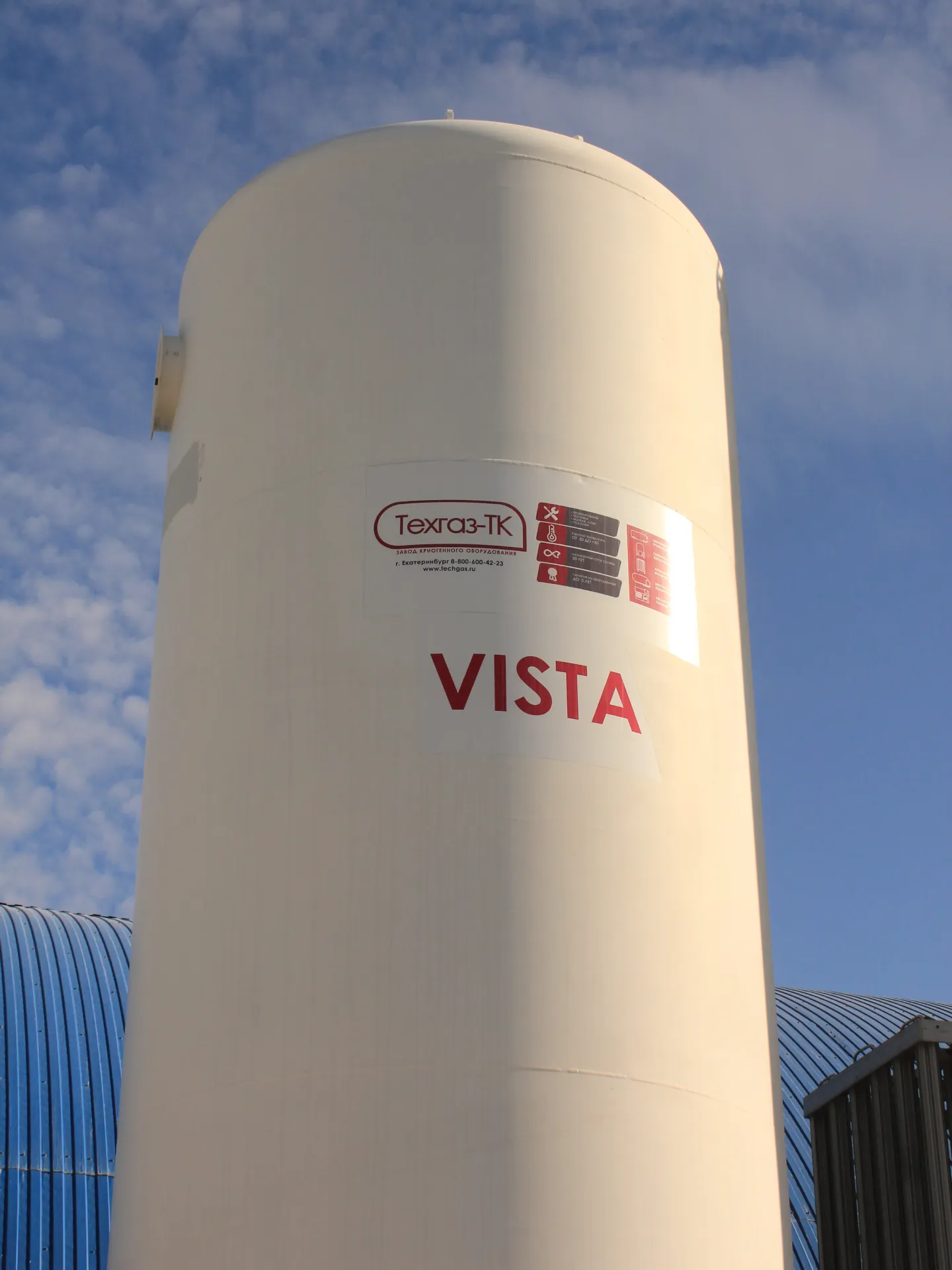

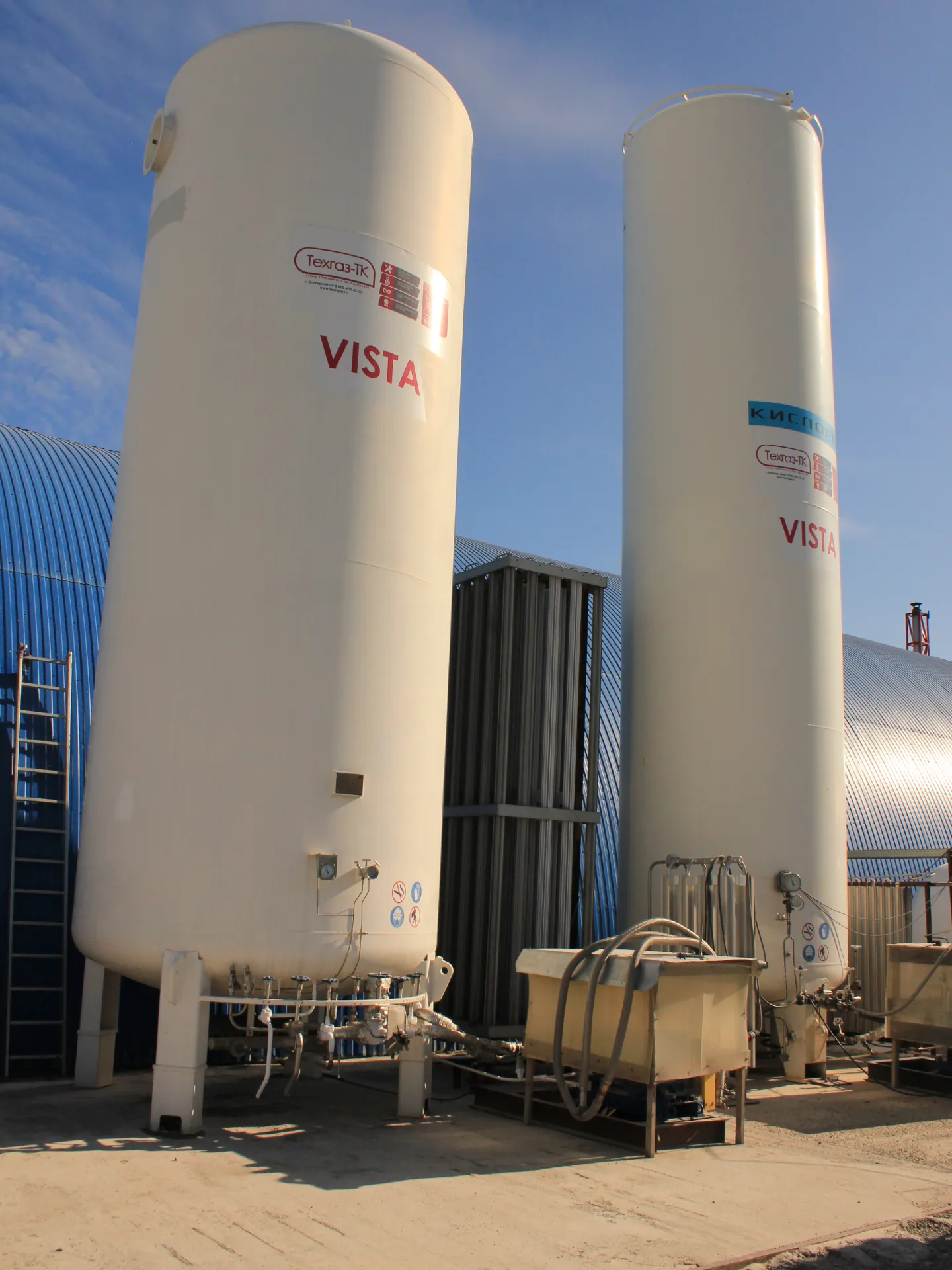

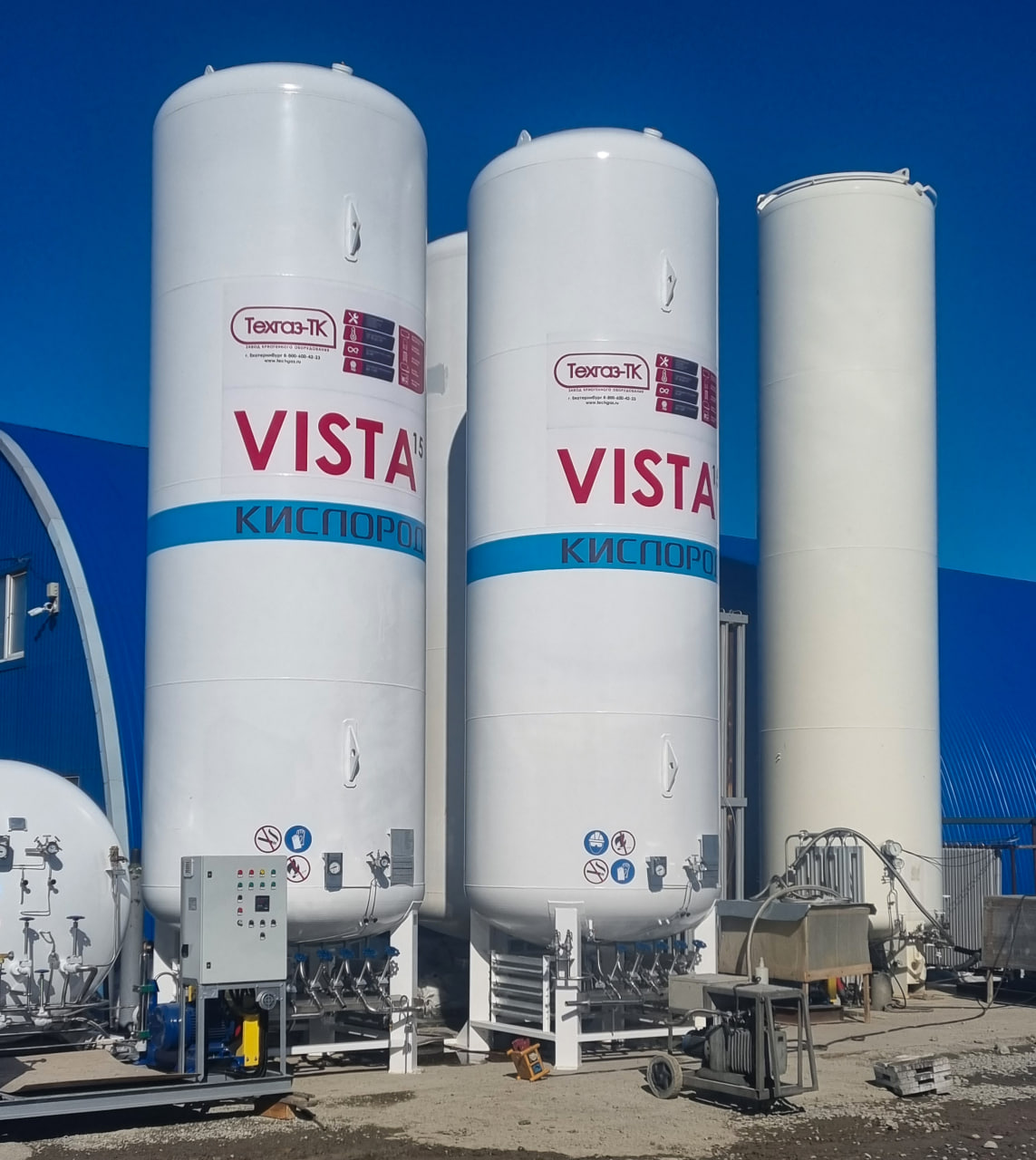

ГХК-15 серии VISTA представляет собой криогенный сосуд из нержавеющей стали с вакуумно-перлитной, либо экранно-вакуумной изоляцией в кожухе из низколегированной стали. Изделие оборудовано системой трубопроводов, запорно-предохранительной арматурой, контрольно-измерительными приборами и опорами.
Дополнительно ГХК-15 серии VISTA комплектуется атмосферным испарителем серии «Гелиос» необходимой заказчику производительности: от 50 до 3000 нм³/час. Если клиенту требуется небольшая производительность по газу и есть ограничения по месту, то резервуар может быть укомплектован атмосферным испарителем навесного типа.
ГХК-15 серии VISTA может применяться для непрерывного обеспечения медицинских учреждений газами высокой чистоты, а также для обеспечения техническими газами технологических процессов химических, металлургических, электротехнических и других предприятий.
Важное замечание: все газификаторы объёмом от 2 м³ и более подлежат обязательной регистрации в Ростехнадзоре, независимо от типа рабочей среды: кислорода, азота или аргона. Кроме того, при покупке первого газификатора, для ввода его в эксплуатацию, заказчику надо будет оформить Опасный Производственный Объект. Если клиент покупает газификатор на замену старого или дополнительный к парку имеющихся ГХК, то придется сделать проект технического перевооружения.
Газификаторы холодные криогенные типа ГХК заводской марки VISTA сертифицированы на соответствие ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
2 года
стандартный срок гарантии. Гарантию можно расширить до 5 лет
Объём, м³
Тип изоляции
Масса порожняя, кг
Производительность, нм³/час
Вместимость жидкого кислорода, кг
Вместимость жидкого аргона, кг
Вместимость жидкого азота, кг
Габариты Д×Ш×В, мм
«В период пандемии коронавируса в 2020-2021 годах завод криогенного оборудования ООО “Техгаз-ТК“ произвел и поставил для технического перевооружения медицинских учреждений Саратовской области: 6 криогенных газификаторов VISTA с атмосферными испарителями Гелиос, 11 перепускных рамп, 32 поэтажные коробки, что позволило им безопасно и в полном объеме обеспечить пациентов медицинским кислородом.
Предприятие предоставило своих специалистов для проведения шеф-монтажа и пусконаладочных работ, что позволило существенно ускорить запуск оборудования в эксплуатацию.
Ваш завод продемонстрировал высокий уровень отечественного производства, и мы готовы рекомендовать “Техгаз-ТК“ как надежного и ответственного поставщика криогенной техники».
Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60...+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.
Установка и эксплуатация газификаторов допустима в помещениях, однако с некоторыми ограничениями и при условии, что все обоснования такого расположения будут обозначены в проекте. В таком случае ГХК могут работать: а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов; б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.
Для криогенного газификатора VISTA потребуется оборудовать площадку, основанием для которой может служить бетонная плита. По периметру площадки желательно установить ограждение, например, из металлической сетки. Кроме того, к площадке должен быть организован удобный подъезд для автозаправщика.
Нормальным считается глубина вакуума для криогенного газификатора с порошково-вакуумной изоляцией на уровне 200-250 Па (согласно справочнику ЦИНТИхимнефтемаш издательство Москва 1985 г.). Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.
Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:
Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60…+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.
Установка и эксплуатация газификаторов допустима в помещениях, однако с некоторыми ограничениями и при условии, что все обоснования такого расположения будут обозначены в проекте. В таком случае ГХК могут работать:
а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов;
б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.
Для криогенного газификатора VISTA потребуется оборудовать площадку, основанием для которой может служить бетонная плита. По периметру площадки желательно установить ограждение, например, из металлической сетки. Кроме того, к площадке должен быть организован удобный подъезд для автозаправщика.
Нормальным считается глубина вакуума для криогенного газификатора с порошково-вакуумной изоляцией на уровне 200-250 Па (согласно справочнику ЦИНТИхимнефтемаш издательство Москва 1985 г.).
Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.
Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:
