СНОГи из баллонов-реципиентов

СНОГи из баллонов-реципиентов

СНОГи — это системы наполнения и опорожнения газовых баллонов высокой вместимости: по 400 и 650 литров. Они предназначены для хранения, транспортировки и выдачи потребителю сжатых газов: гелия и водорода. Важное примечание: завод «Техгаз-ТК» изготавливает СНОГи только из давальческих баллонов-реципиентов.

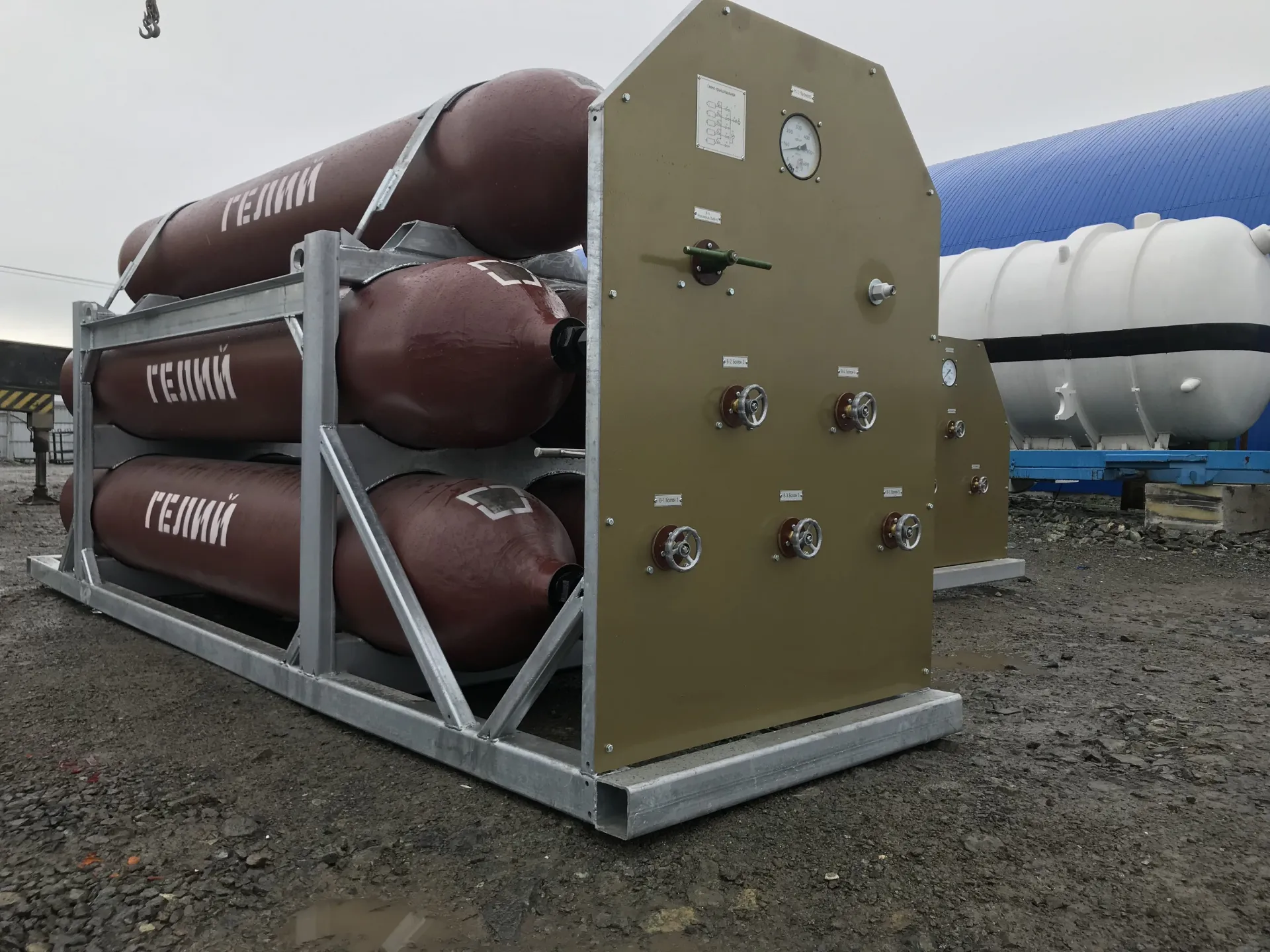

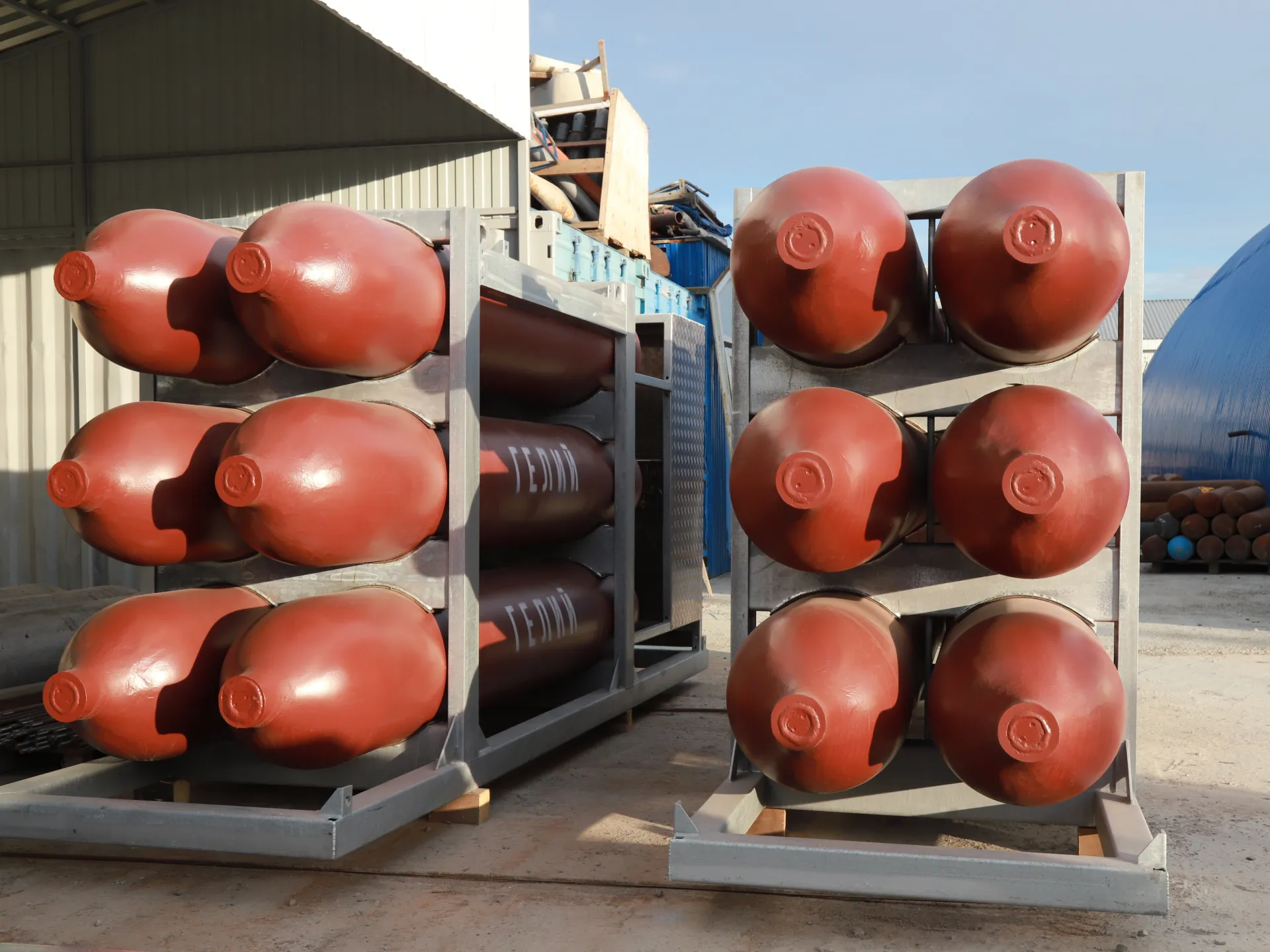

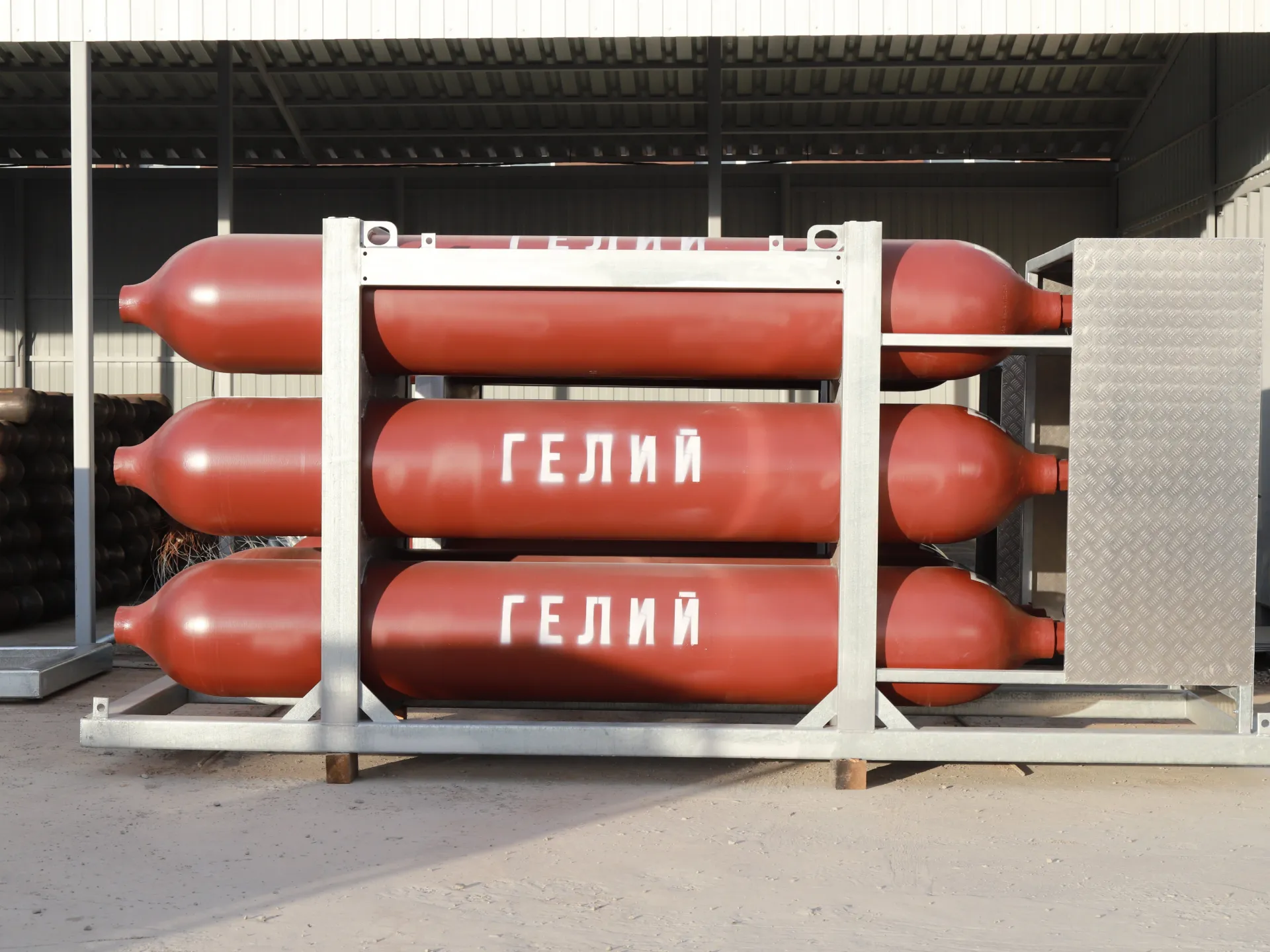

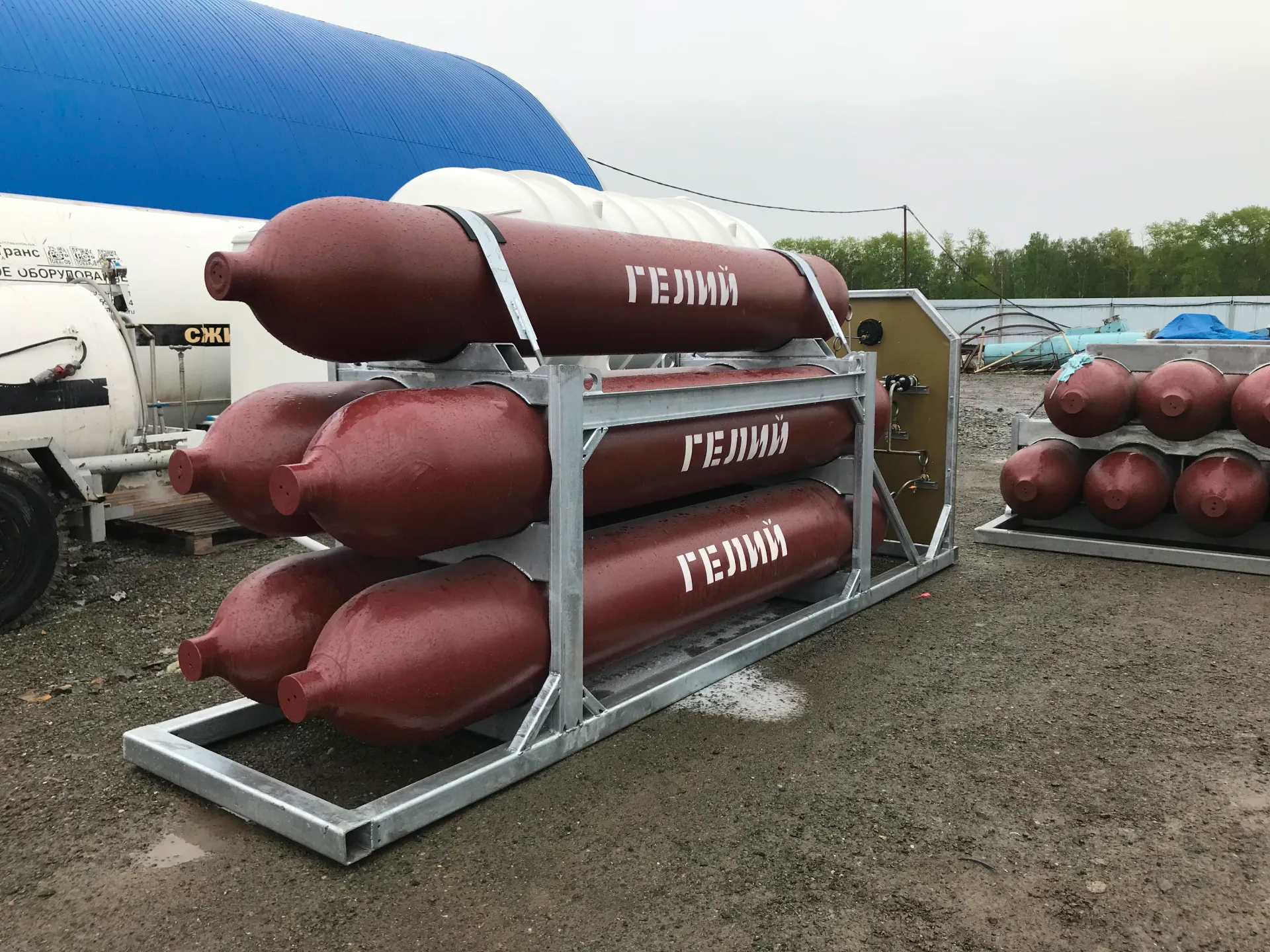

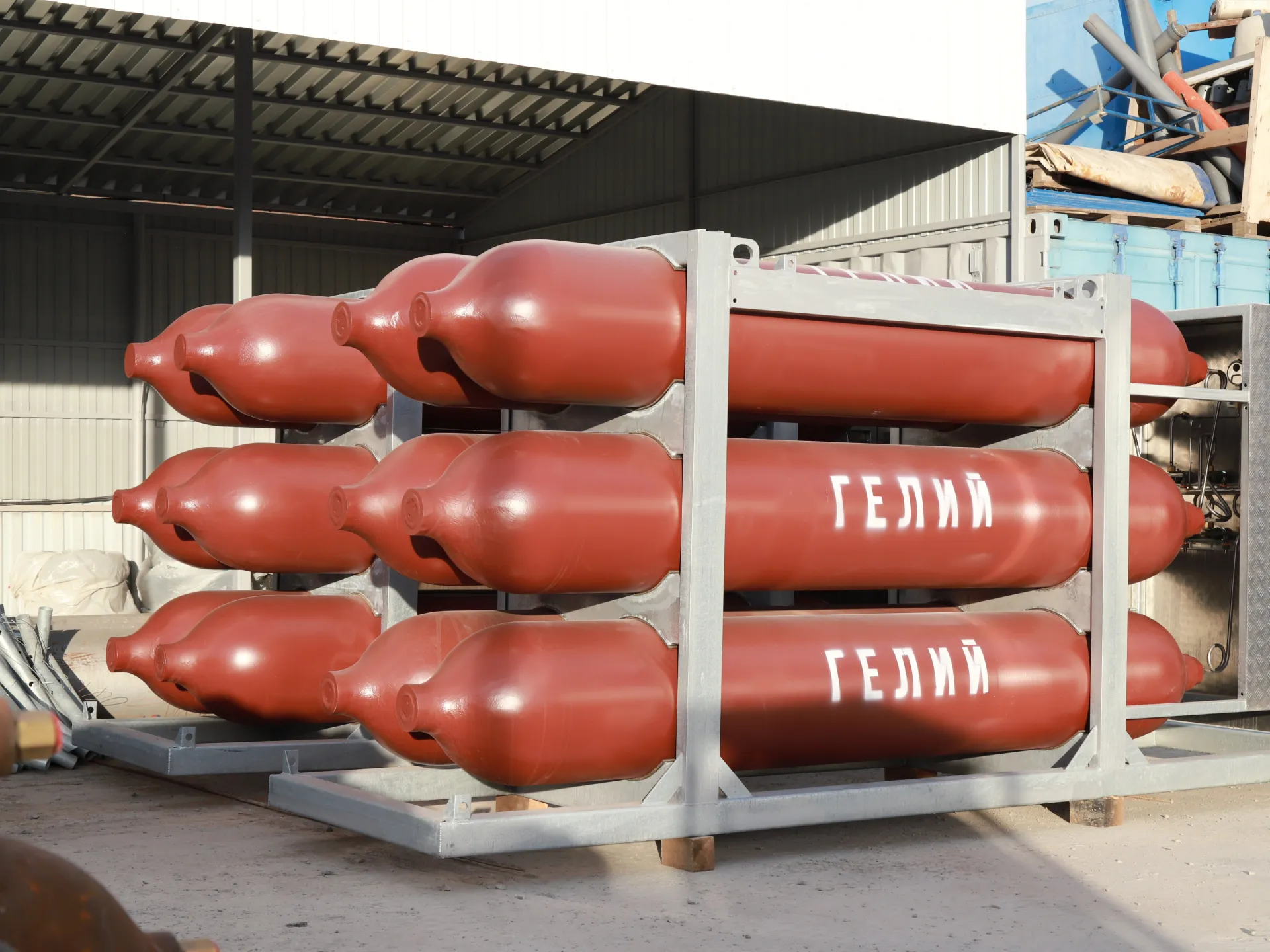

СНОГ представляет собой стальной сварной каркас, внутри которого находятся газовые баллоны, соединенные трубопроводной обвязкой. После сборки каркас подвергается горячему цинкованию, что гарантирует изделию надежную защиту от коррозии и долгий срок эксплуатации.

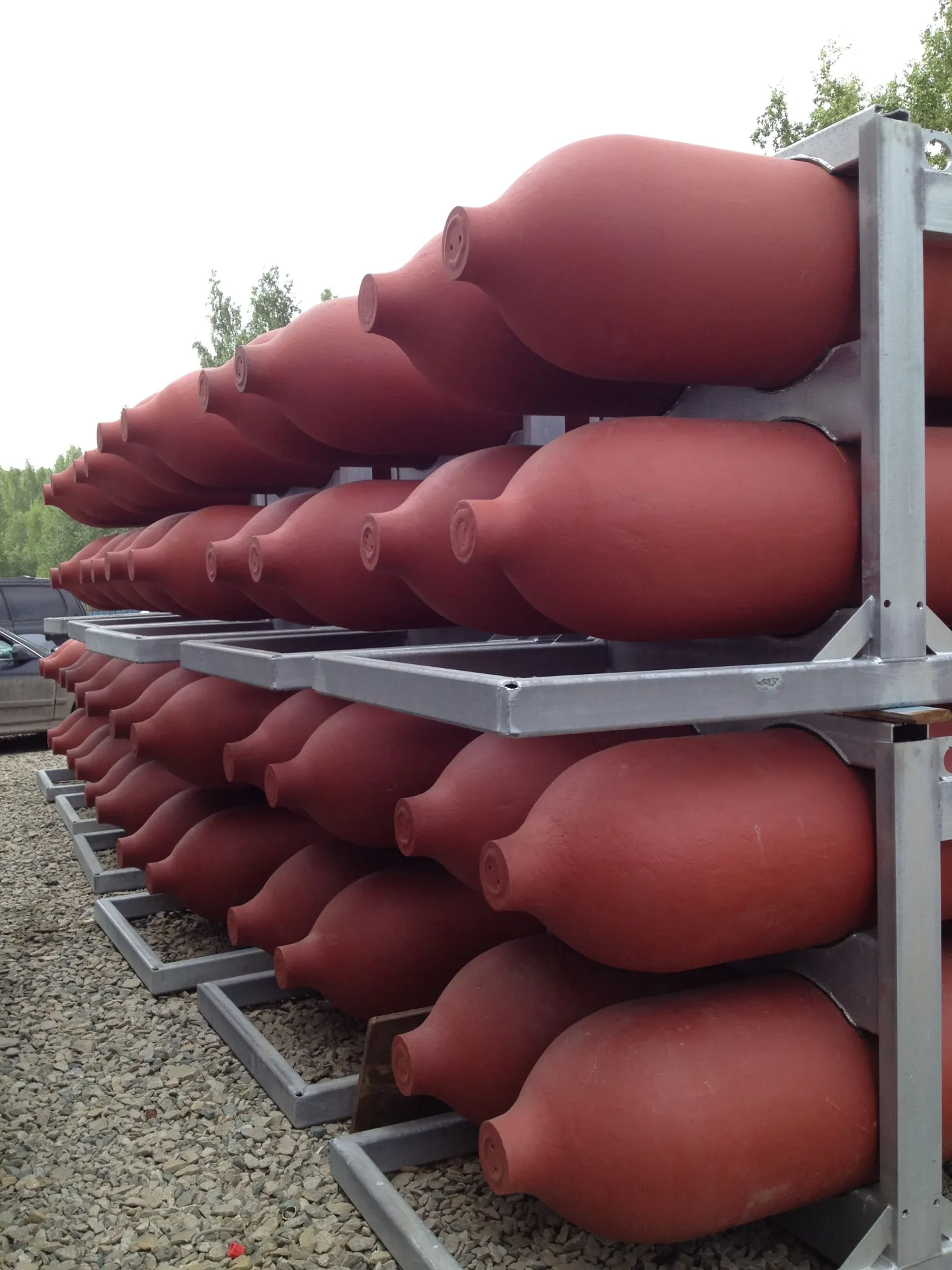

Завод «Техгаз-ТК» не занимается изготовлением баллонов для СНОГов, в состав изделий идут только давальческие баллоны-реципиенты емкостью 400 литров и более, с рабочим давлением от 300 атм.

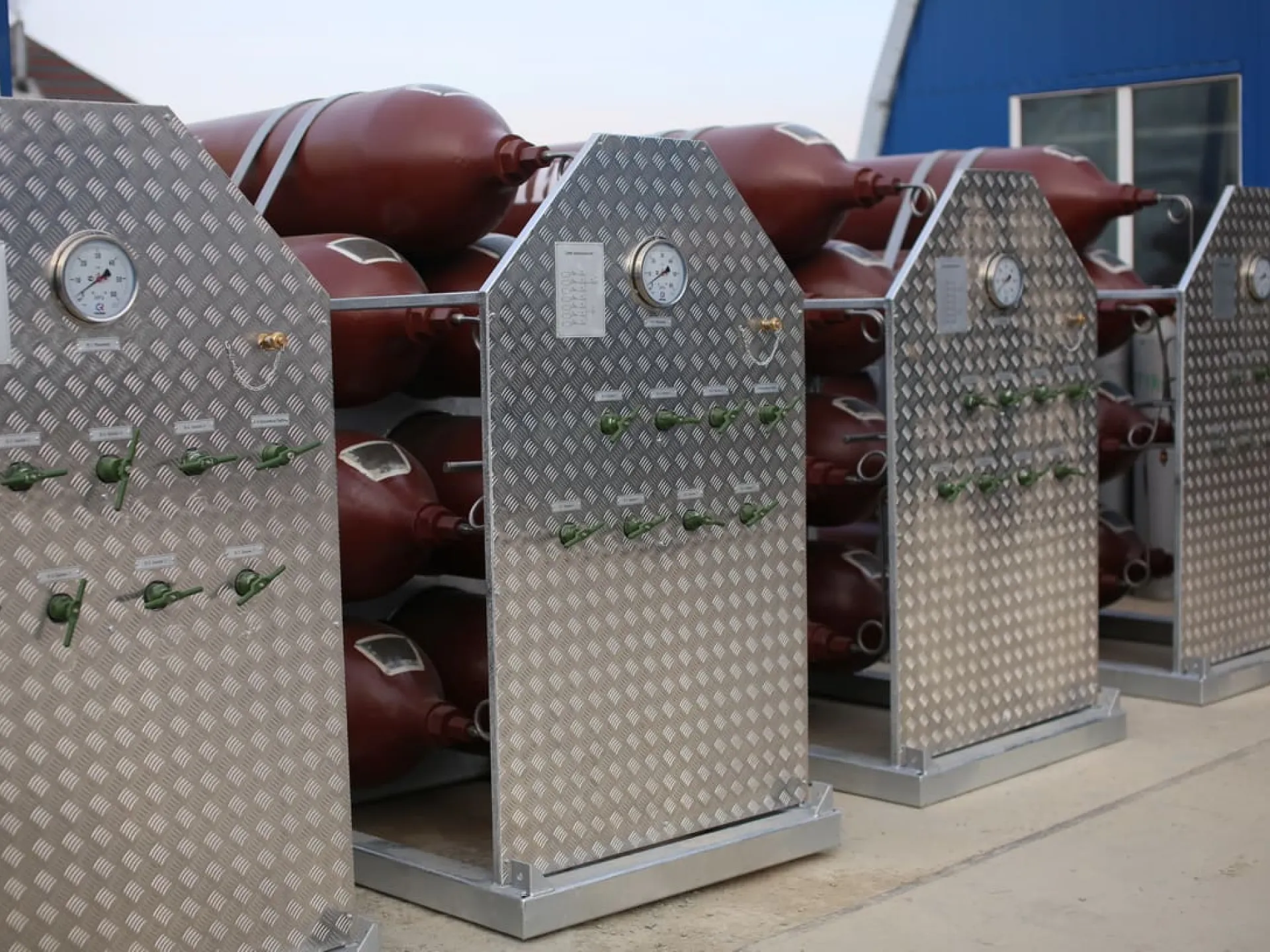

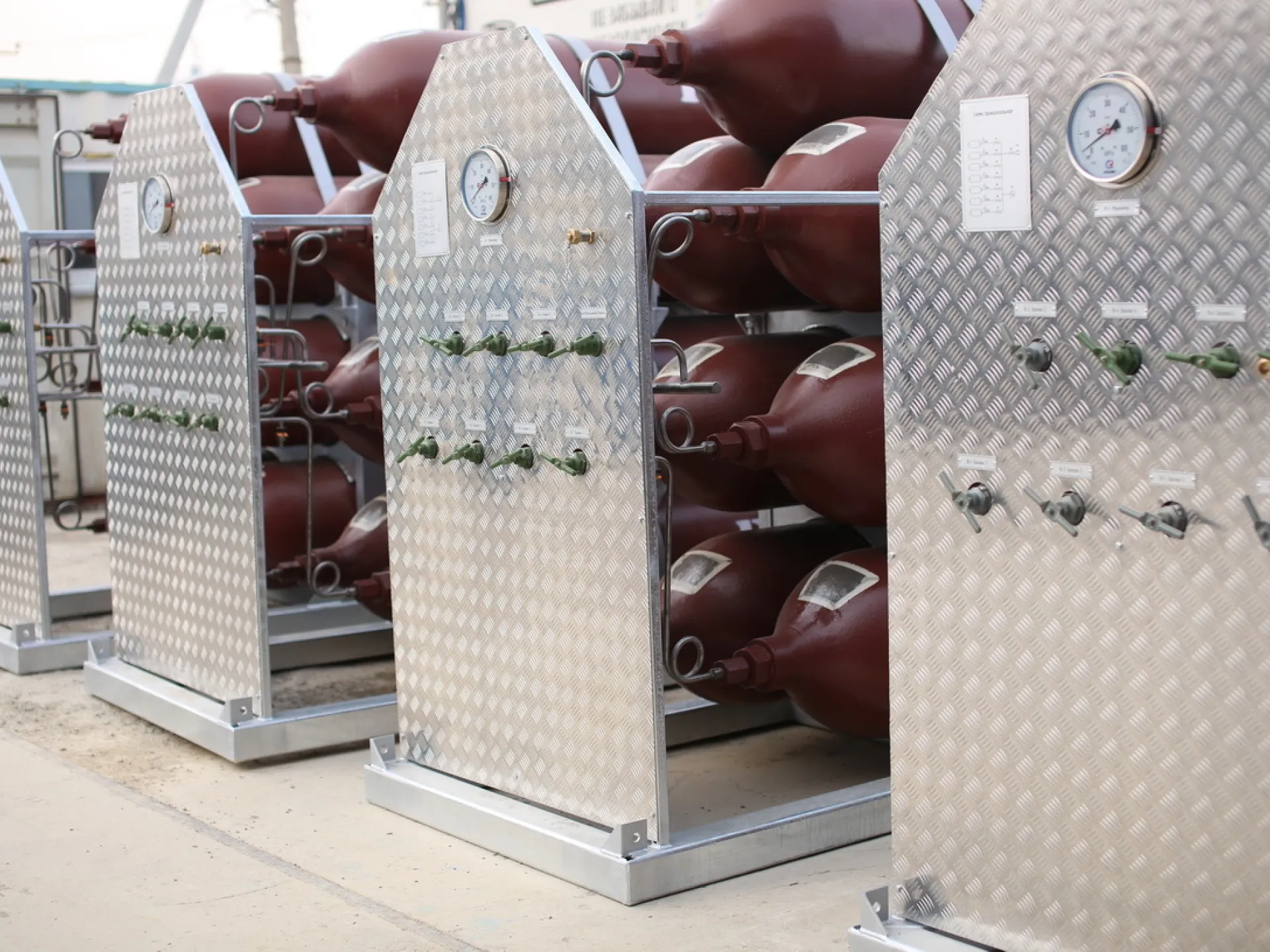

Агрегаты для гелия снабжаются предохранительными мембранами, вентилями из нержавеющей стали типа АВ-013 и АВ-049, манометром, маркировкой и комплектом требуемой документации.

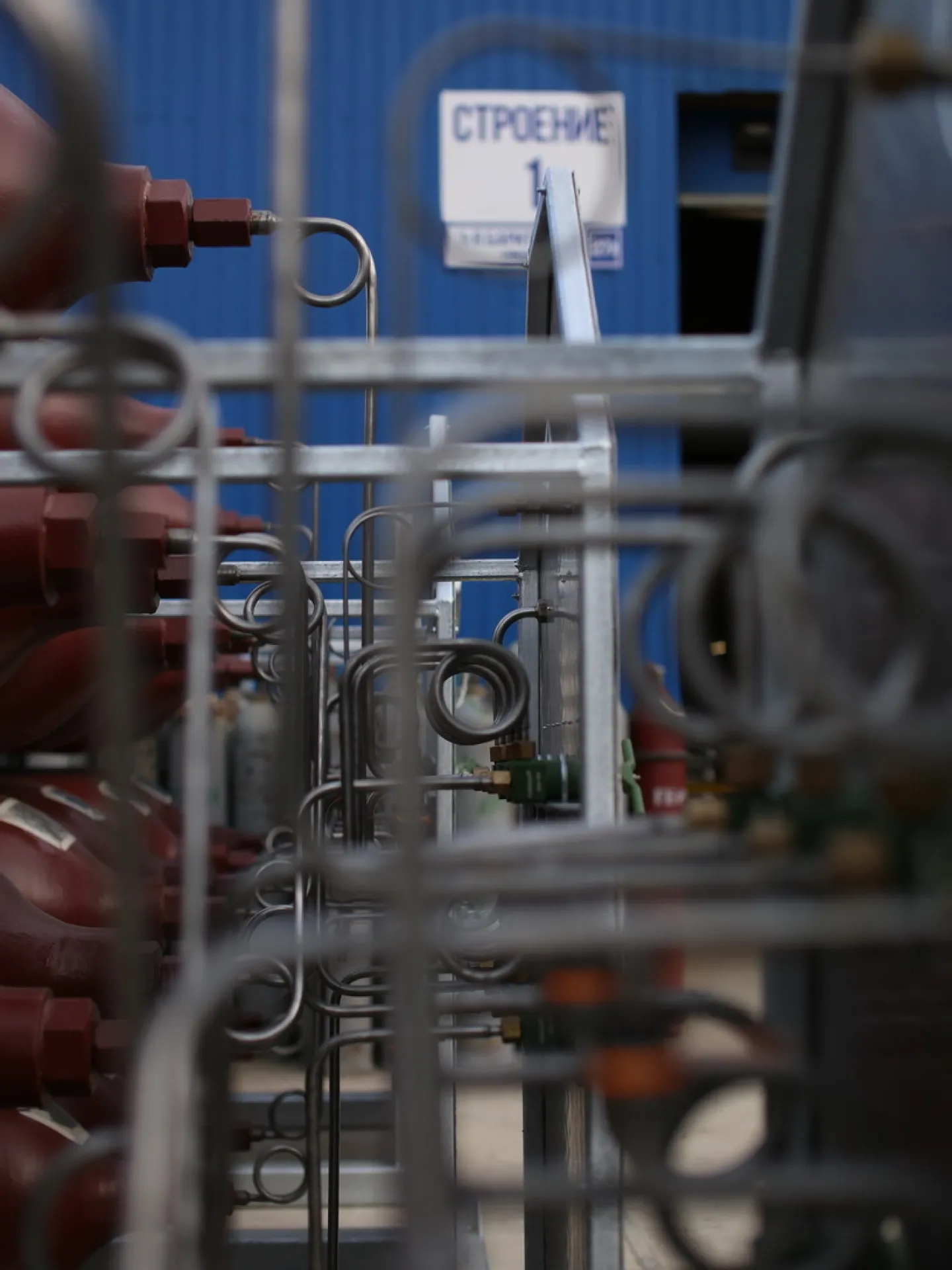

Сборка производится в стальной оцинкованной раме-каркасе, обвязка баллонов — трубой из специальной нержавеющей стали. Размеры, общий вид и компоновка согласовываются с заказчиком.
Наше оборудование эксплуатируют крупнейшие поставщики гелия: НПО «ТехМед», Компания «НИИ КМ», НПО «Гелиймаш».

Преимущества СНОГов:

  • Гарантия сохранности баллонов. Баллоны заключены в жесткий стальной оцинкованный неразъемный каркас, т.е. их повреждение, порча или утрата практически исключены.
  • Сокращение времени простоев на подключение — отключение отдельных баллонов, повышение эффективности потребляющих газы установок.
  • Экономия на внутренней логистике: исключается ручной труд на погрузочно- разгрузочных работах; исключаются перекатывания по 1 баллону внутри цеха и так далее.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

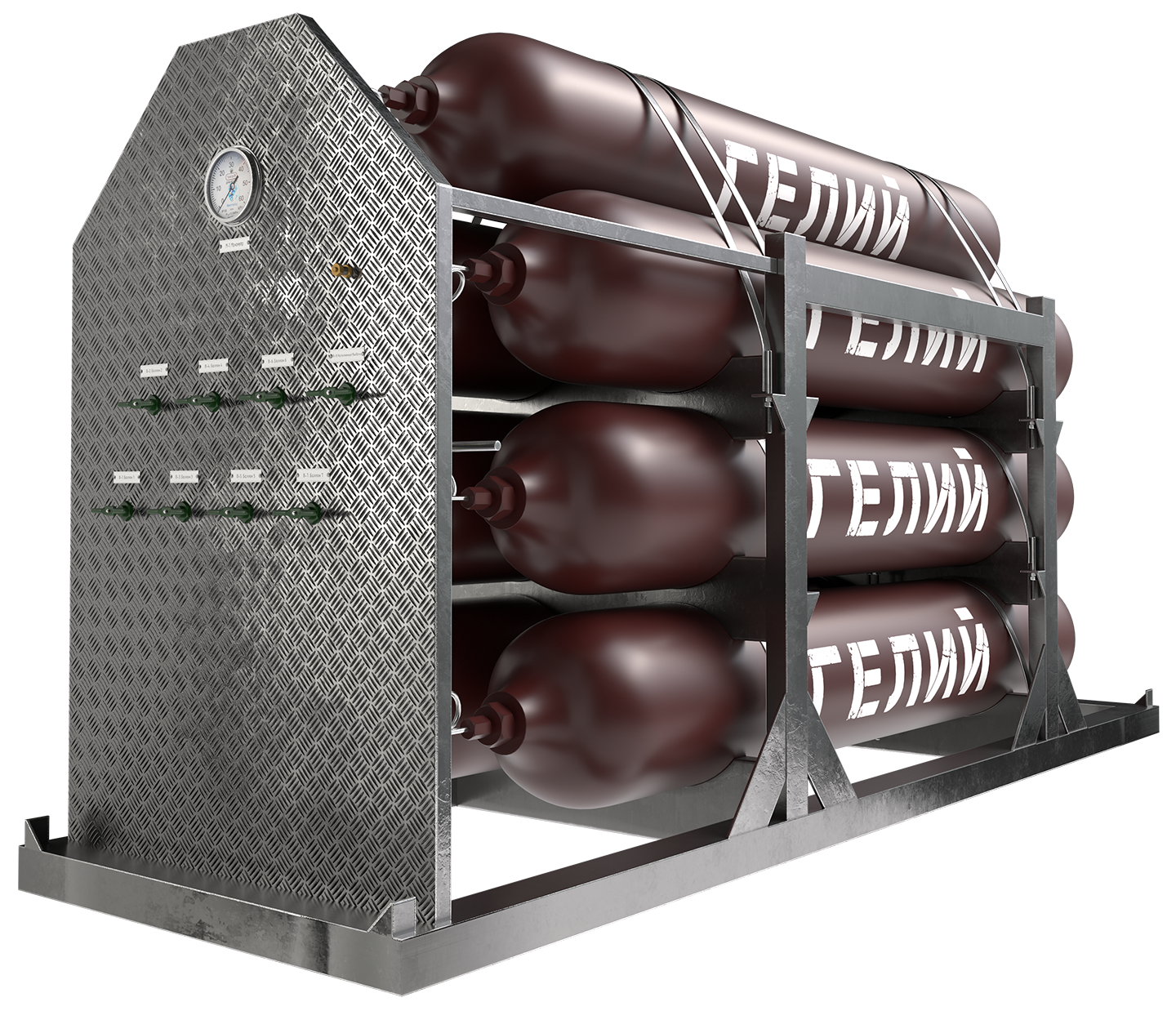

Устройство СНОГов

— Стальная рама

Стальной сварной оцинкованный каркас изготавливается из профильной трубы.

— Давальческие баллоны

Баллоны смонтированы на общем стальном неразъемном каркасе и соединены трубопроводной обвязкой из нержавеющей стали.

— Вентиля

Сделаны из нержавеющей стали типа АВ-013 и АВ-049

— Манометр

Служит для контроля давления.

— Выходной штутцер

Выдает газообразный продукт, который передается из баллонов через коллектор выдачи.

— Крепежные ленты

Натяжное устройство из двух стальных лент служит для создания связки баллонов и прижатия баллонов друг к другу и к основанию рамы.
СНОГи

— Стальная рама

Стальной сварной оцинкованный каркас изготавливается из профильной трубы.

— Давальческие баллоны

Баллоны смонтированы на общем стальном неразъемном каркасе и соединены трубопроводной обвязкой из нержавеющей стали.

— Вентиля

Сделаны из нержавеющей стали типа АВ-013 и АВ-049

— Манометр

Служит для контроля давления.

— Выходной штутцер

Выдает газообразный продукт, который передается из баллонов через коллектор выдачи.

— Крепежные ленты

Натяжное устройство из двух стальных лент служит для создания связки баллонов и прижатия баллонов друг к другу и к основанию рамы.
