ГХК-1,8 серии VISTA на базе 2-х сосудов

ГХК-1,8 на базе 2-х сосудов серии VISTA — это криогенная емкость объемом 1,8 м³ с рабочим давлением от 0,8 до 3,5 МПа. Установка предназначена для газификации сжиженных криогенных продуктов, таких как кислород, азот и аргон. Газификатор может использоваться как в стационарных условиях, так и перевозиться различными видами транспорта, включая автомобильный, для быстрой доставки и подачи газообразного продукта потребителю. Он работает автономно, не требуя подключения к электрическим сетям.

Оборудование в наличии и под заказ

Соблюдение сроков поставки по договору

100% соответствие техзаданию

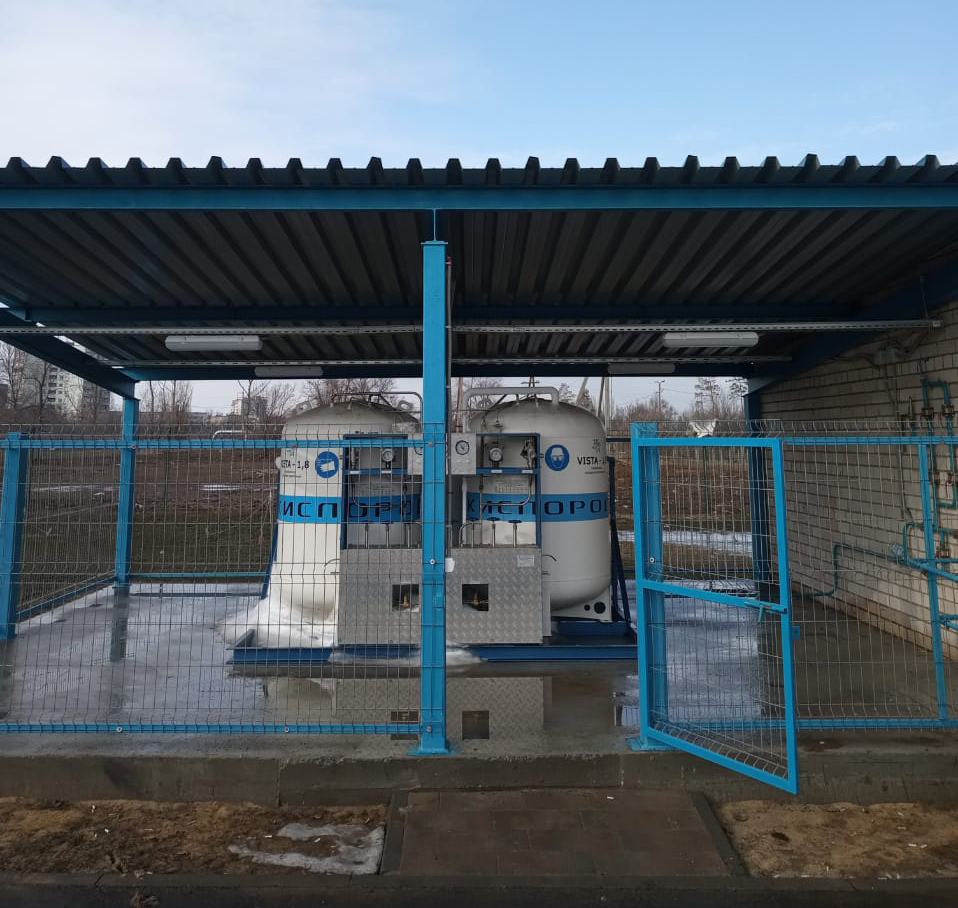

ГХК-1,8 спереди Газификаторы холодные криогенные

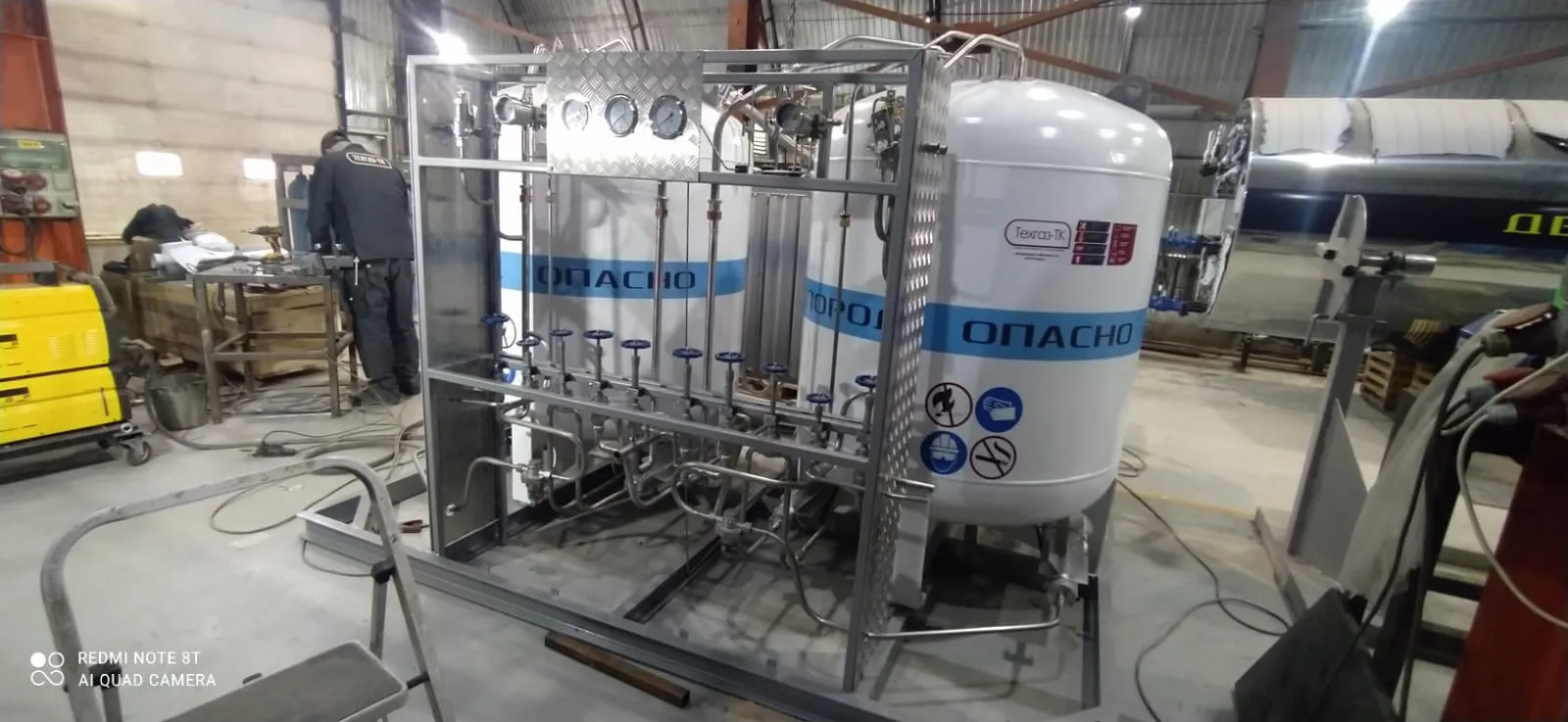

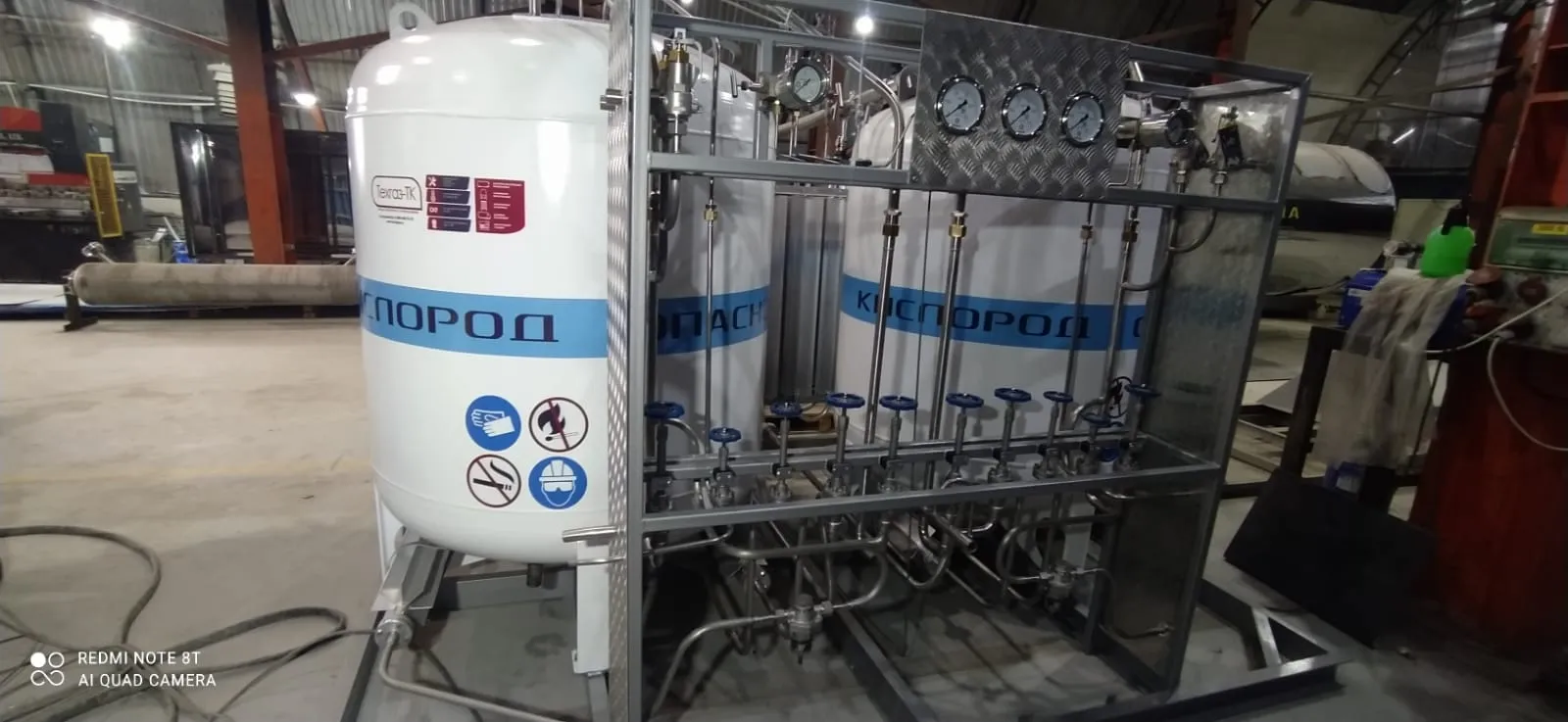

ГХК-1,8 на базе 2 сосудов Газификаторы холодные криогенные

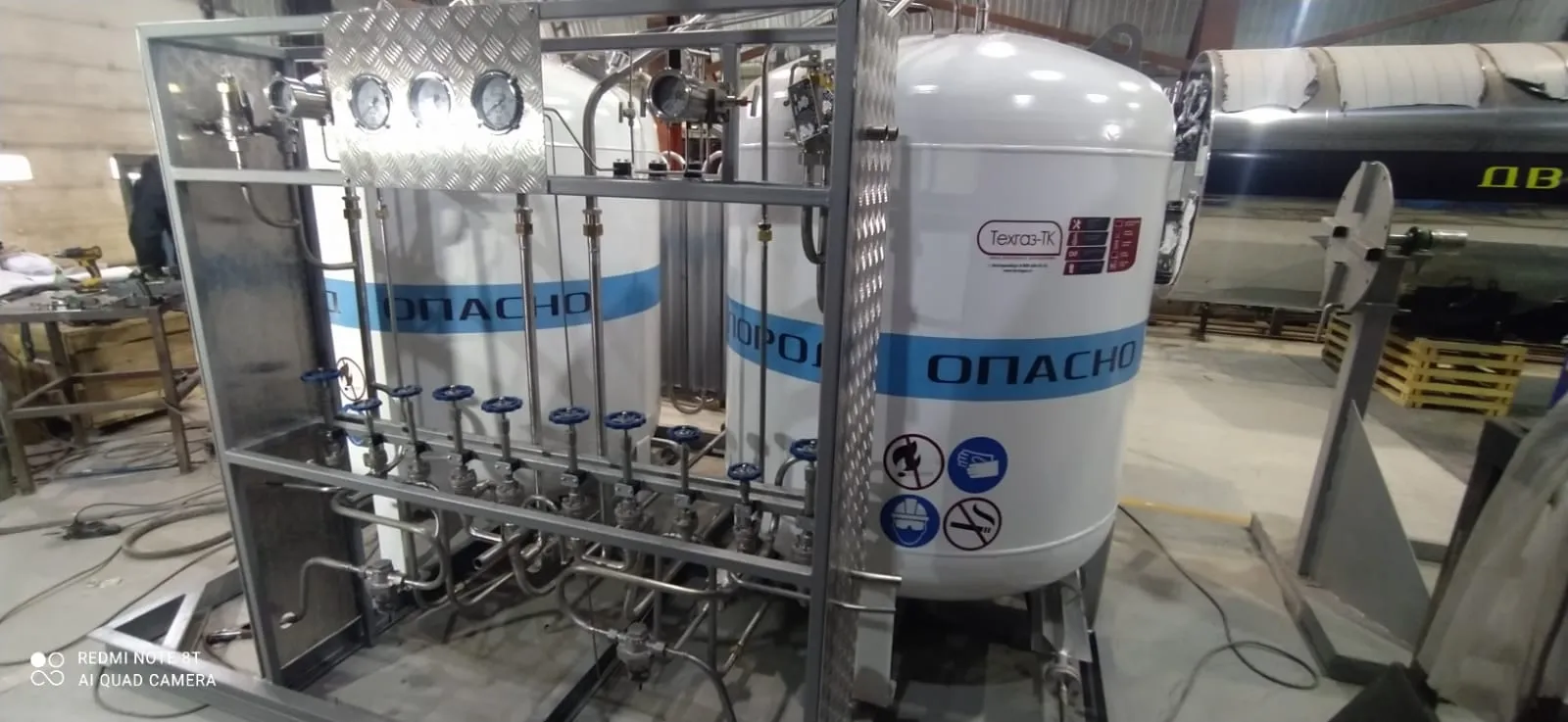

ГХК-1,8 на базе 2-х сосудов серии VISTA — это криогенные резервуары из нержавеющей стали с многослойной экранно-вакуумной изоляцией, заключённые в кожухи из низколегированной стали. Резервуары закреплены в силовом каркасе, на котором установлен внешний продукционный испаритель серии «Гелиос». Газификатор оснащён запорной, предохранительной и регулирующей арматурой.

ГХК-1,8 на базе 2-х сосудов серии VISTA можно перевозить на бортовых автомобилях с ДОПОГ для быстрой доставки и газификации сжиженных продуктов разделения воздуха, таких как кислород, азот и аргон. Например, для подачи тонны кислорода на удалённые объекты, где он может использоваться для работы нескольких резаков при разделке металлоконструкций.

Одно из основных преимуществ ГХК-1,8 серии VISTA на базе 2-х — это возможность попеременной работы криогенных резервуаров. Пока один сосуд используется для газификации газа и подачи его на потребителя, второй может заправляться жидким криопродуктом и ждать своей очереди для работы.

Другое преимущество ГХК малого объема перед более крупными газификаторами — отсутствие необходимости регистрации газификатора в Ростехнадзоре. Но только при соблюдении нескольких условий:

Если в качестве рабочей среды используется азот или аргон (кислородные установки требуют регистрации).
Произведение объёма (м³) на давление (МПа) должно быть меньше единицы, например, для ГХК-1 серии VISTA с объёмом 1 м³ и давлением 1,6 МПа регистрация требуется (1×1,6=1,6). А газификатор с объемом 0,5 м³ и давлением 1,6 МПа регистрировать не нужно (0,5×1,6=0,8<1).
Если газификатор изготавливается на базе двух сосудов, то значение по вышеприведенной формуле надо рассчитывать для каждого сосуда отдельно.

ГХК-1,8 востребован в машиностроении, на предприятиях вторичной переработки металла для лазерной и газоплазменной резки. Также он активно используется в медицинских учреждениях для подачи кислорода, являясь отличной альтернативой газо-баллонным рампам.

Газификаторы холодные криогенные типа ГХК заводской марки VISTA сертифицированы на соответствие ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

Устройство криогенного газификатора ГХК VISTA малого объема

— Защитный каркас

Сделан из стальной сварной трубы толщиной от 3 до 4 мм. Каркас оснащен 4-мя подъемными проушинами для удобства перемещения и транспортировки газификатора.

— Наружный кожух

Изготовлен из низколегированной стали марки 09Г2С толщиной 6 мм. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 3 до 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Транспортные газификаторы малого объема выпускаются только с экранно-вакуумной изоляцией.

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надежно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Продукционный атмосферный испаритель

Испаритель серии «Гелиос» монтируется на раме металлического каркаса. При необходимости его можно заменить или отремонтировать.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Защитный каркас

— Наружний кожух

— Внутренний сосуд

— Теплоизоляционный слой в межстенном пространстве

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надёжно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Продукционный атмосферный испаритель

— Испаритель подъёма давления

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Оператор открывает вентиль подъема давления.

Принцип работы ГХК

Этап 01/04

Оператор открывает вентиль подъема давления. Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды и идет дальше — к регулятору давления.

Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.

Принцип работы ГХК

Этап 02/04

Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.

Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод, идущий к продукционному испарителю.

Принцип работы ГХК

Этап 03/04

Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод, идущий к продукционному испарителю.

Криогенная жидкость поступает в продукционный атмосферный испаритель.

Принцип работы ГХК

Этап 04/04

Криогенная жидкость поступает в продукционный атмосферный испаритель. Там она газифицируется без использования внешних источников энергии, после чего газообразный продукт поступает на потребителя.

Характеристики газификаторов VISTA малого объёма

Модель газификатора

Объём, м³

Тип изоляции

Масса порожняя, кг

Производительность, нм³/час

Вместимость жидкого кислорода, кг

Вместимость жидкого аргона, кг

Вместимость жидкого азота, кг

Габариты Д×Ш×В, мм

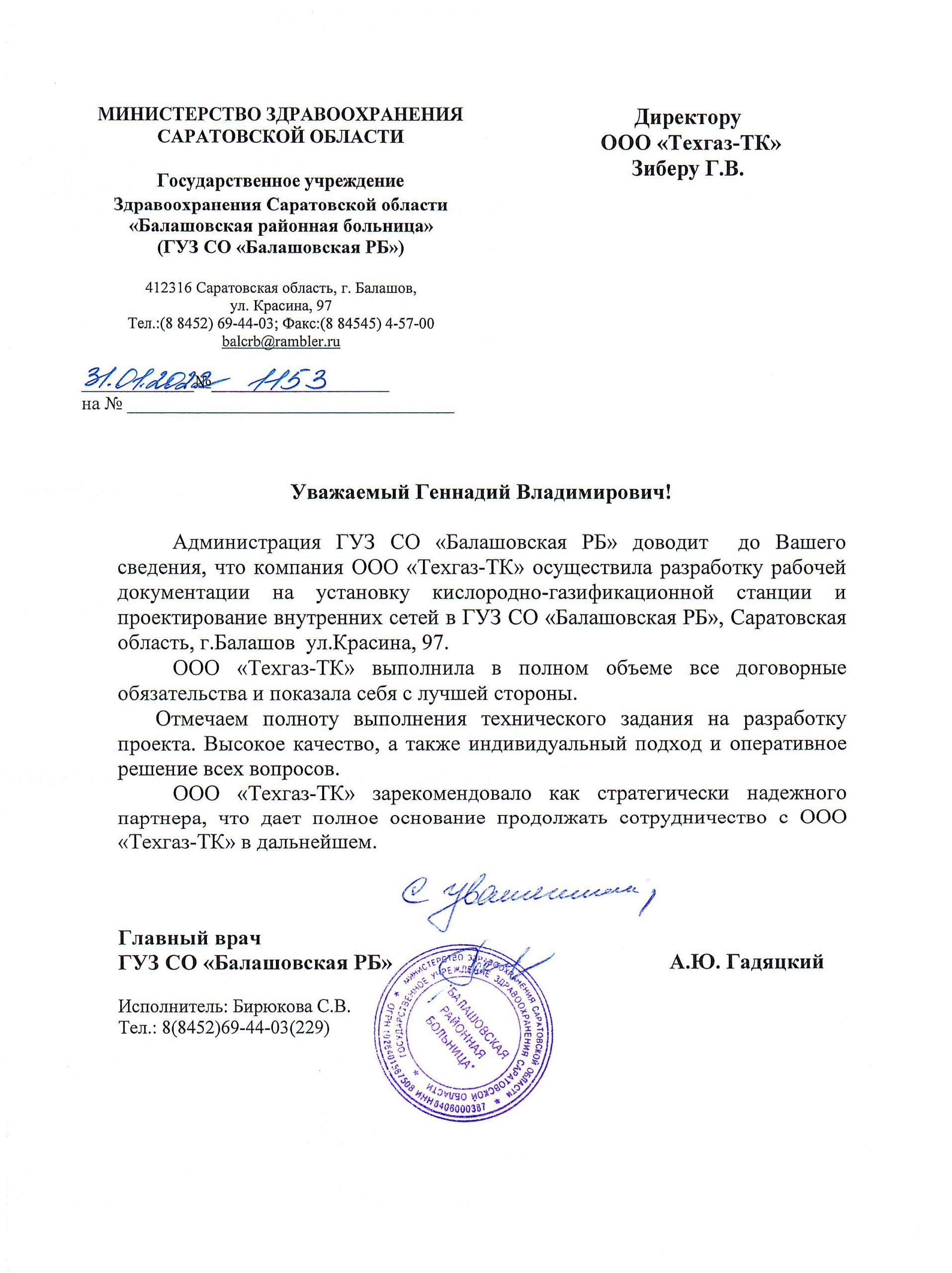

Отзыв ГУЗ СО «Балашовская РБ»

«Компания ООО “Техгаз-ТК“ осуществила разработку рабочей документации на установку кислородно-газификационной станции и проектирование внутренних сетей в ГУЗ СО “Балашовская РБ“.
ООО “Техгаз-ТК“ выполнила в полном объеме все договорные обязательства и показала себя с лучшей стороны. Отмечаем полноту выполнения технического задания на разработку проекта. Высокое качество, а также индивидуальный подход и оперативное решение всех вопросов.
ООО “Техгаз-ТК“ зарекомендовало себя как стратегически надежный партнер, что дает полное основание продолжать сотрудничество с ООО “Техгаз-ТК“ в дальнейшем».

Варианты исполнения

Стационарное вертикальное исполнение

Объем:

2–100 м³

Давление:

0,8–3,5 МПа

Тип изоляции:

ВПИ или ЭВИ

Горизонтальное исполнение в контейнере

Объем:

3–60 м³

Давление:

0,8–3,5 МПа

Тип изоляции:

ВПИ или ЭВИ

Транспортное исполнение малого объема

Объем:

0,5–1,8 м³

Давление:

0,8–3,5 МПа

Тип изоляции:

ЭВИ

Последние реализованные проекты

Ознакомьтесь с последними реализованными проектами завода «Техгаз-ТК» — мы успешно выполняем типовые и нестандартные задачи заказчиков.

Криогенная полуприцеп-цистерна для поставщика промышленных газов

Преимущества «Техгаз-ТК»

Оптимальные сроки поставок

В наличии есть готовая продукция, а неснижаемые запасы позволяют быстро запустить производство

Компетенции профессионалов

Наши сварщики проходят обучение и сертификацию НАКС, согласно требованиям Ростехнадзора

Широкая география поставок

Поставляем продукцию в любой регион России, в страны-участники СНГ, а также дальнее зарубежье

Индивидуальный подход

Выполняем типовые и нестандартные задачи клиентов. Всегда остаёмся на связи

Гарантия и сервис

Мы предоставляем гарантию 2 года на все криогенное оборудование собственного производства

Высокое качество изделий

Каждое оборудование проходит 21 этап проверки, включая рентгенографический контроль

Полезная информация

— Установка газификатора снаружи помещения

Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60...+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

— Установка газификатора внутри помещения

Установка и эксплуатация газификаторов допустима в помещениях, однако с некоторыми ограничениями и при условии, что все обоснования такого расположения будут обозначены в проекте. В таком случае ГХК могут работать: а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов; б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.

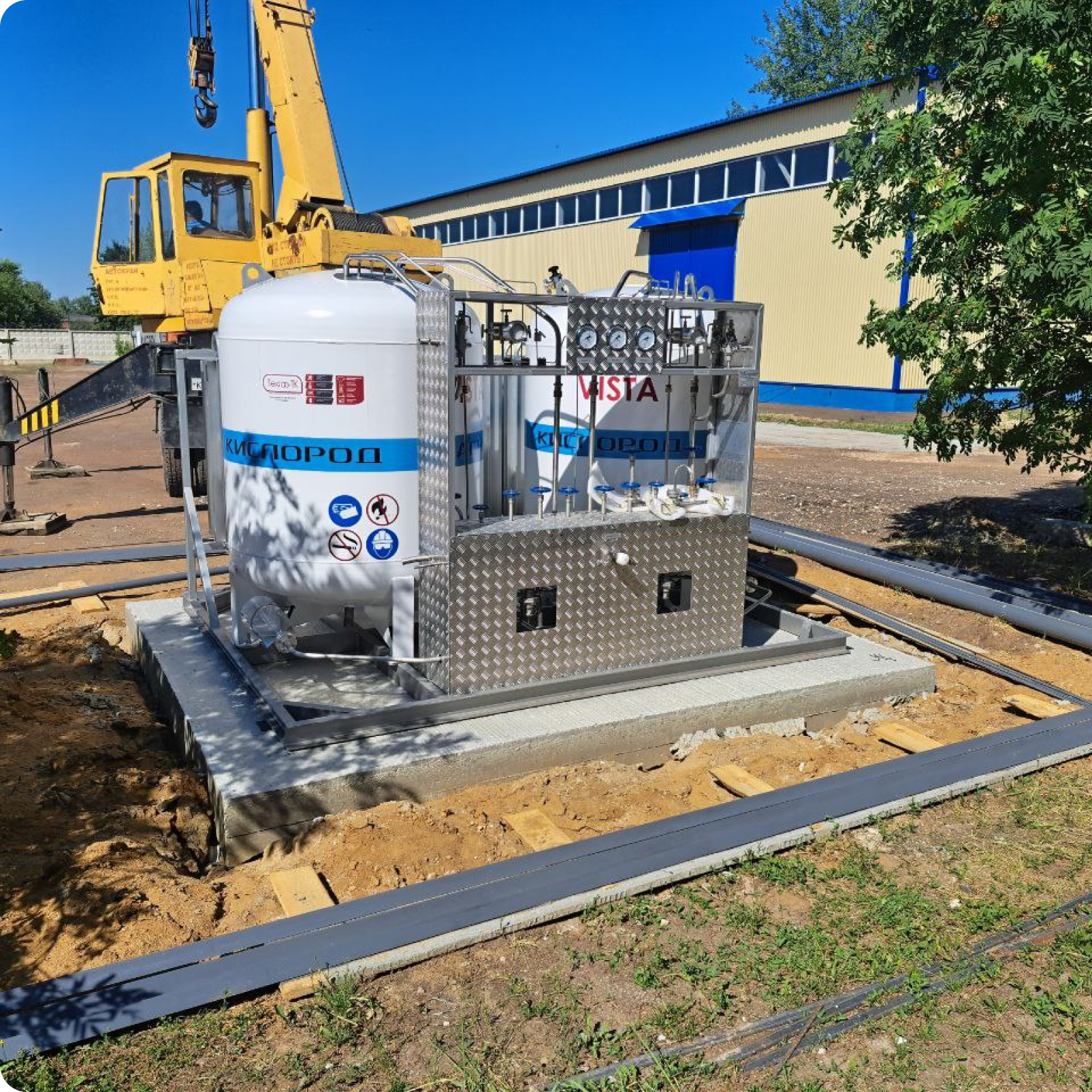

— Требования к площадке под газификатор

Для криогенного газификатора VISTA потребуется оборудовать площадку, основанием для которой может служить бетонная плита. По периметру площадки желательно установить ограждение, например, из металлической сетки. Кроме того, к площадке должен быть организован удобный подъезд для автозаправщика.

— Глубина вакуума газификатора

Нормальным считается глубина вакуума для криогенного газификатора с порошково-вакуумной изоляцией на уровне 200-250 Па (согласно справочнику ЦИНТИхимнефтемаш издательство Москва 1985 г.). Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.

— Отличия оборудования “Техгаз-ТК” от подделки

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

наименование предприятия-изготовителя,
наименование оборудования,
марку стали,
номер плавки стали;
заводской номер изделия.

Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60…+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов;

б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.

Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

наименование предприятия-изготовителя,
наименование оборудования,
марку стали,
номер плавки стали;
заводской номер изделия.

Остались вопросы или вы хотите получить больше информации? Получить консультацию

С этим оборудованием покупают

Цистерна транспортная криогенная на опорах

Объем:

0,5–30 м³

Давление:

0,25–0,4 МПа

Атмосферный Гелиос

Производительность

от 50 до 3000 нм³/ч

Давление:

до 4 и до 40 МПа

Остались вопросы?

Оставьте заявку и наши менеджеры свяжутся с вами в ближайшее время, либо свяжитесь с нами любым удобным для вас способом

+7 343 221-30-08

Телефон

info@techgas.ru

Электронная почта

Нажимая на кнопку, я соглашаюсь на обработку персональных данных

ГХК-1,8 серии VISTA на базе 2-х сосудов

ГХК-1,8 серии VISTA на базе 2-х сосудов

Получите коммерческоепредложение и расчёт стоимости
