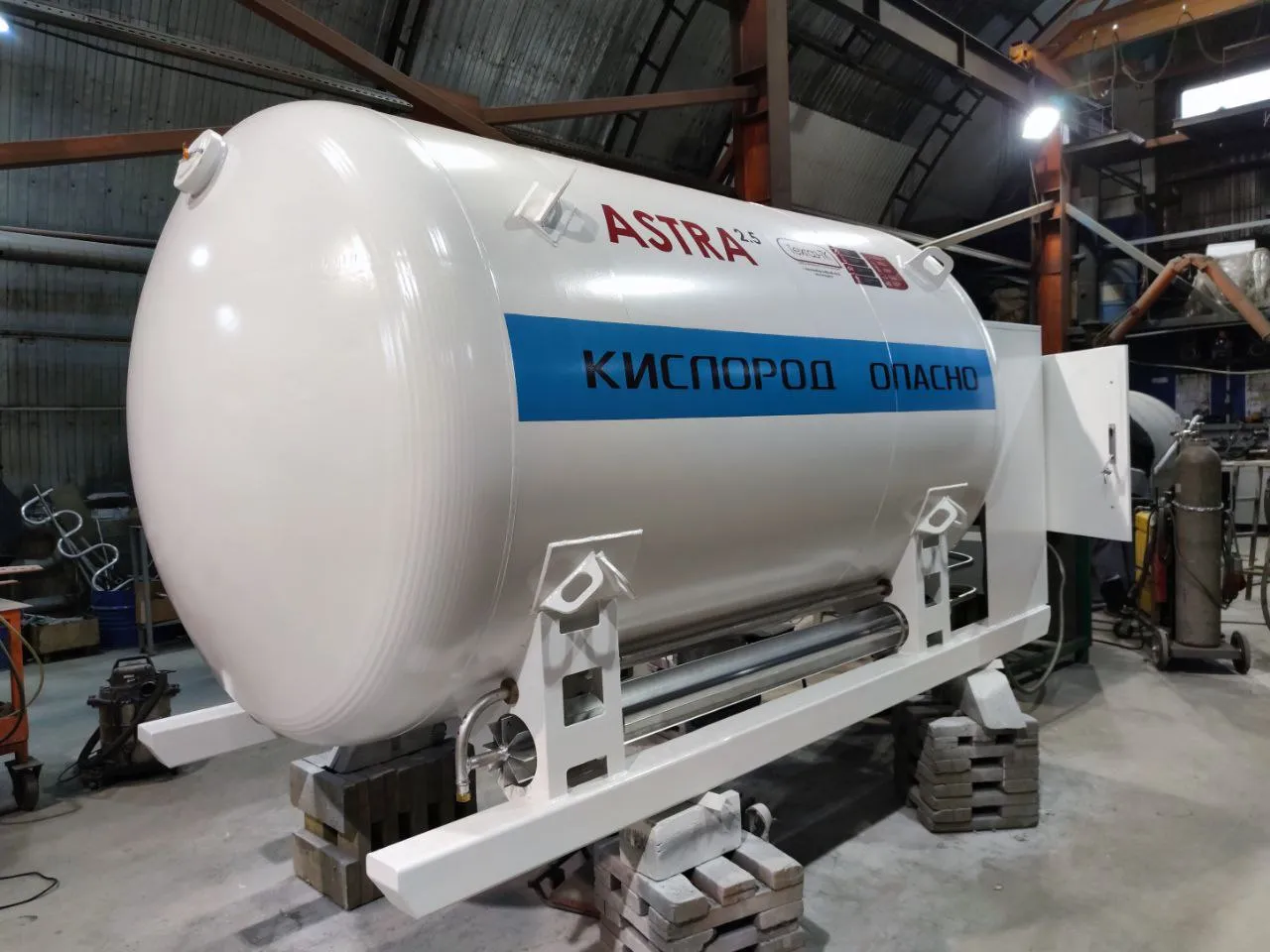

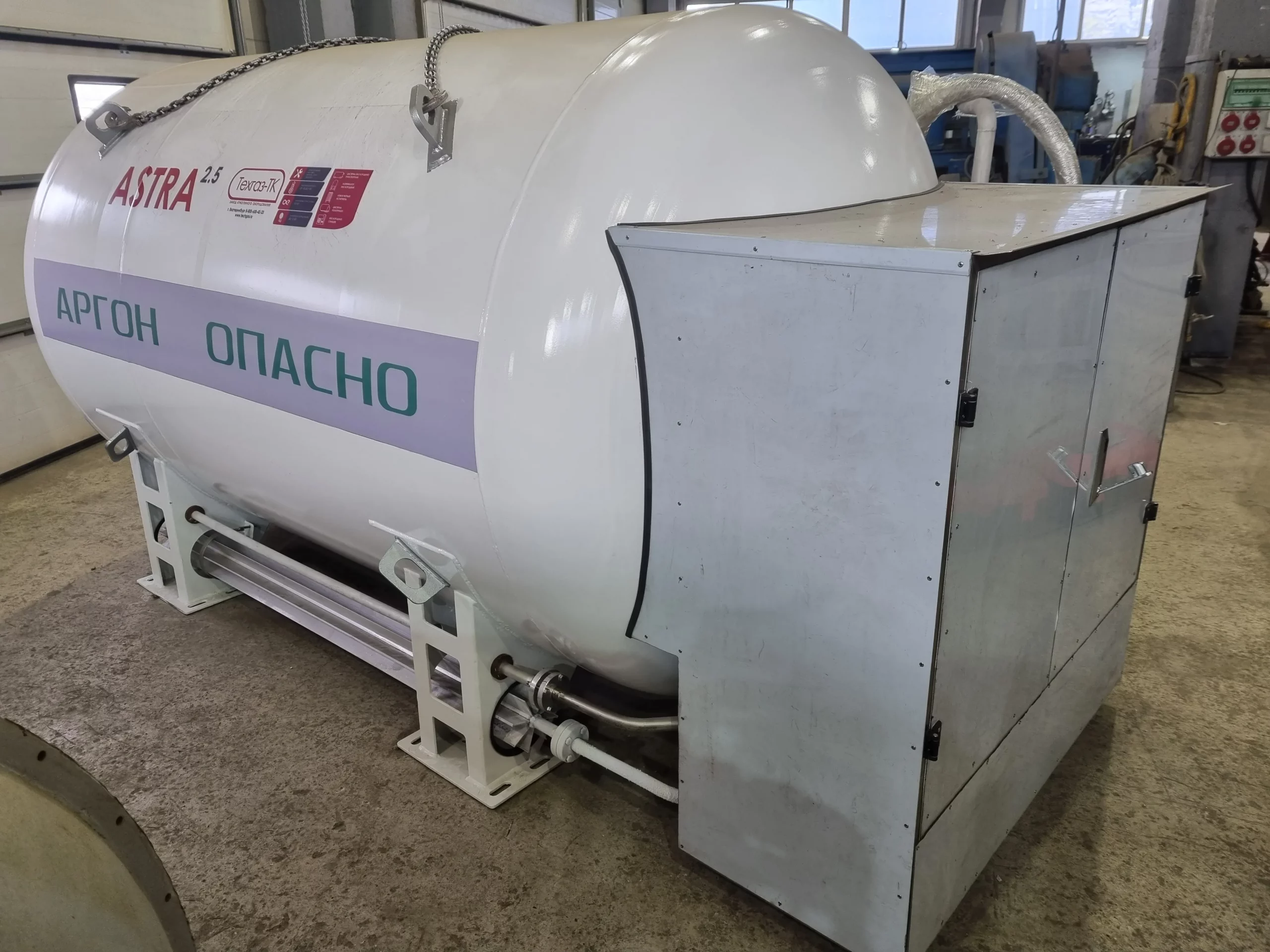

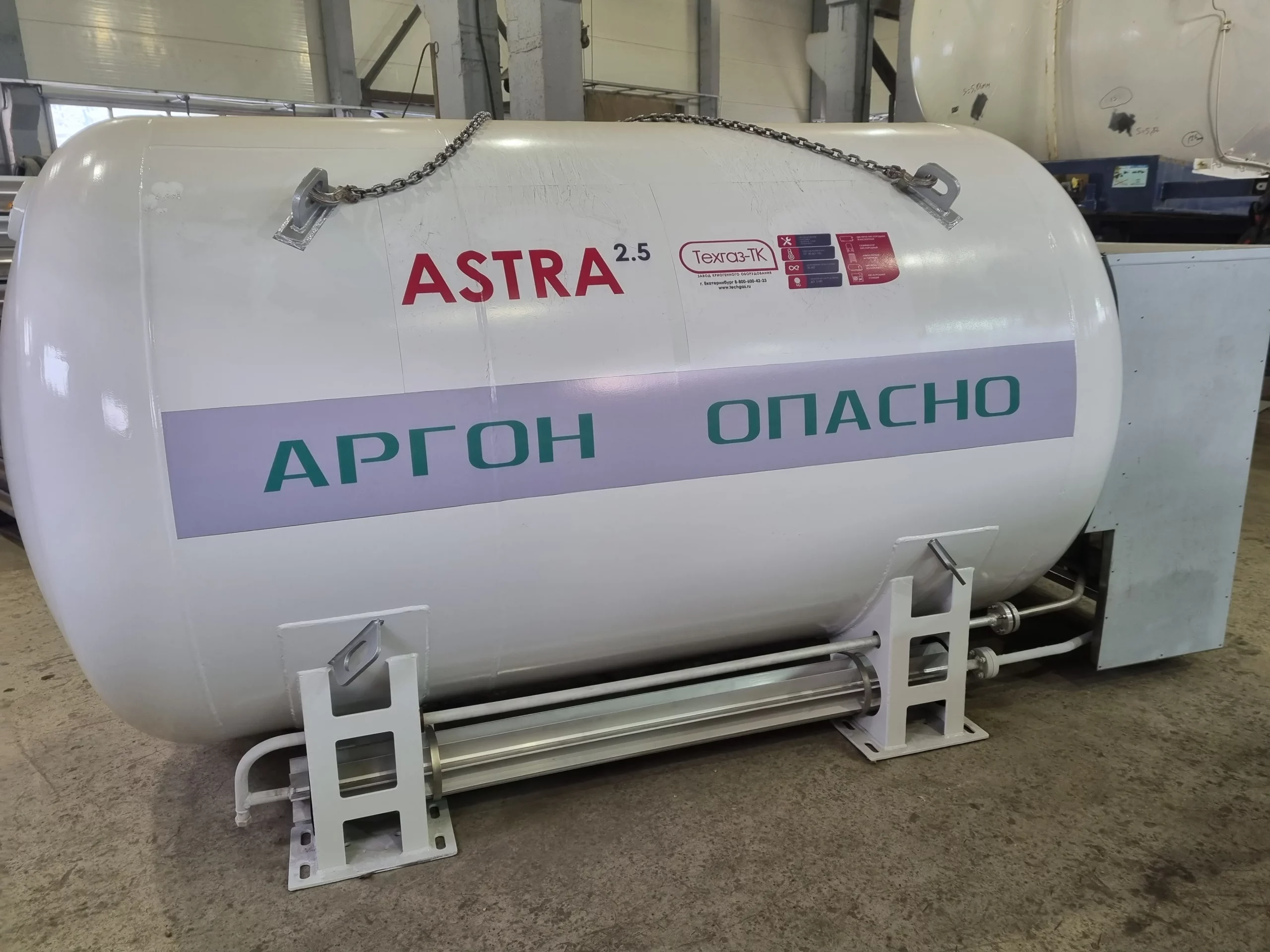

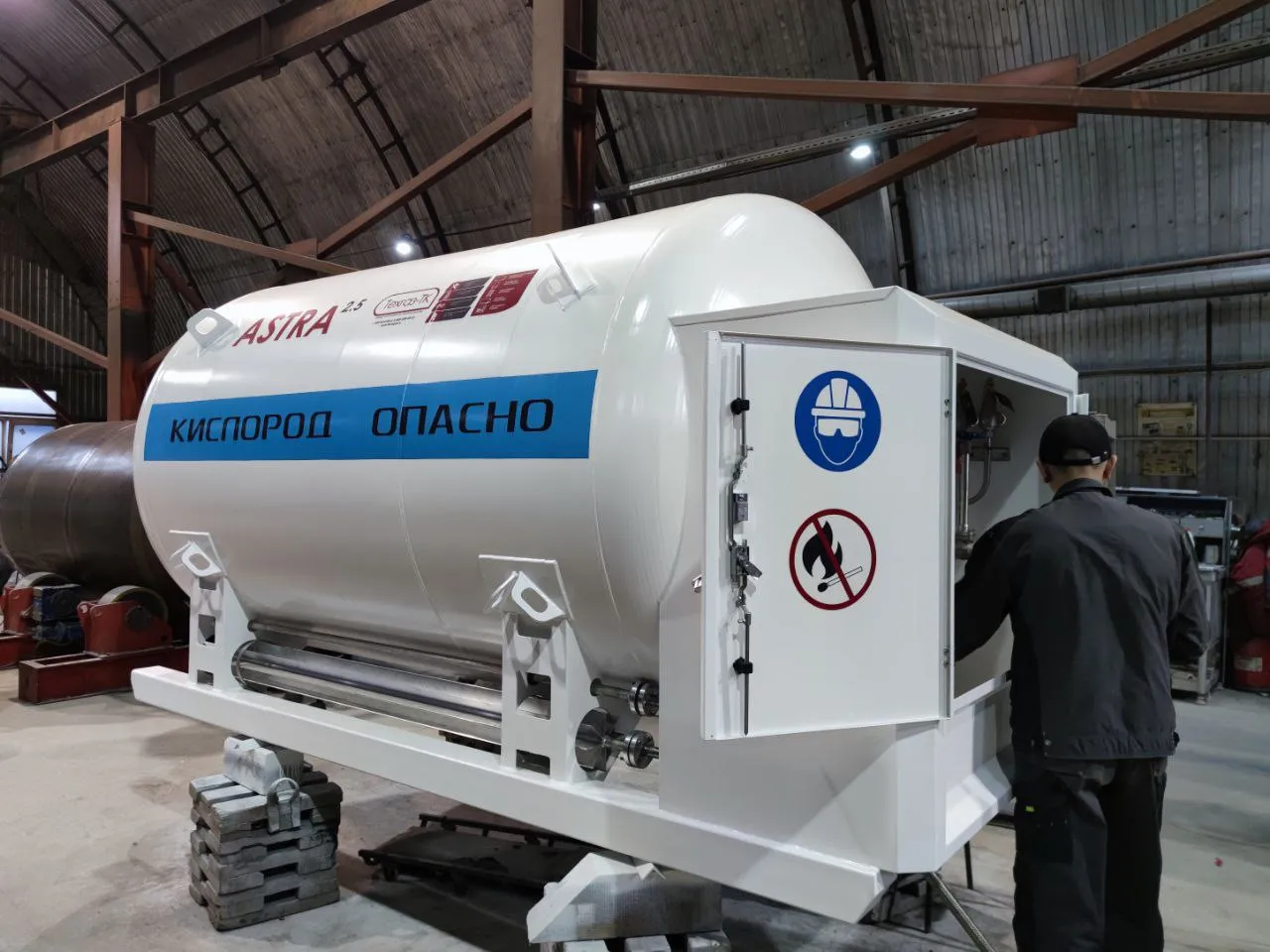

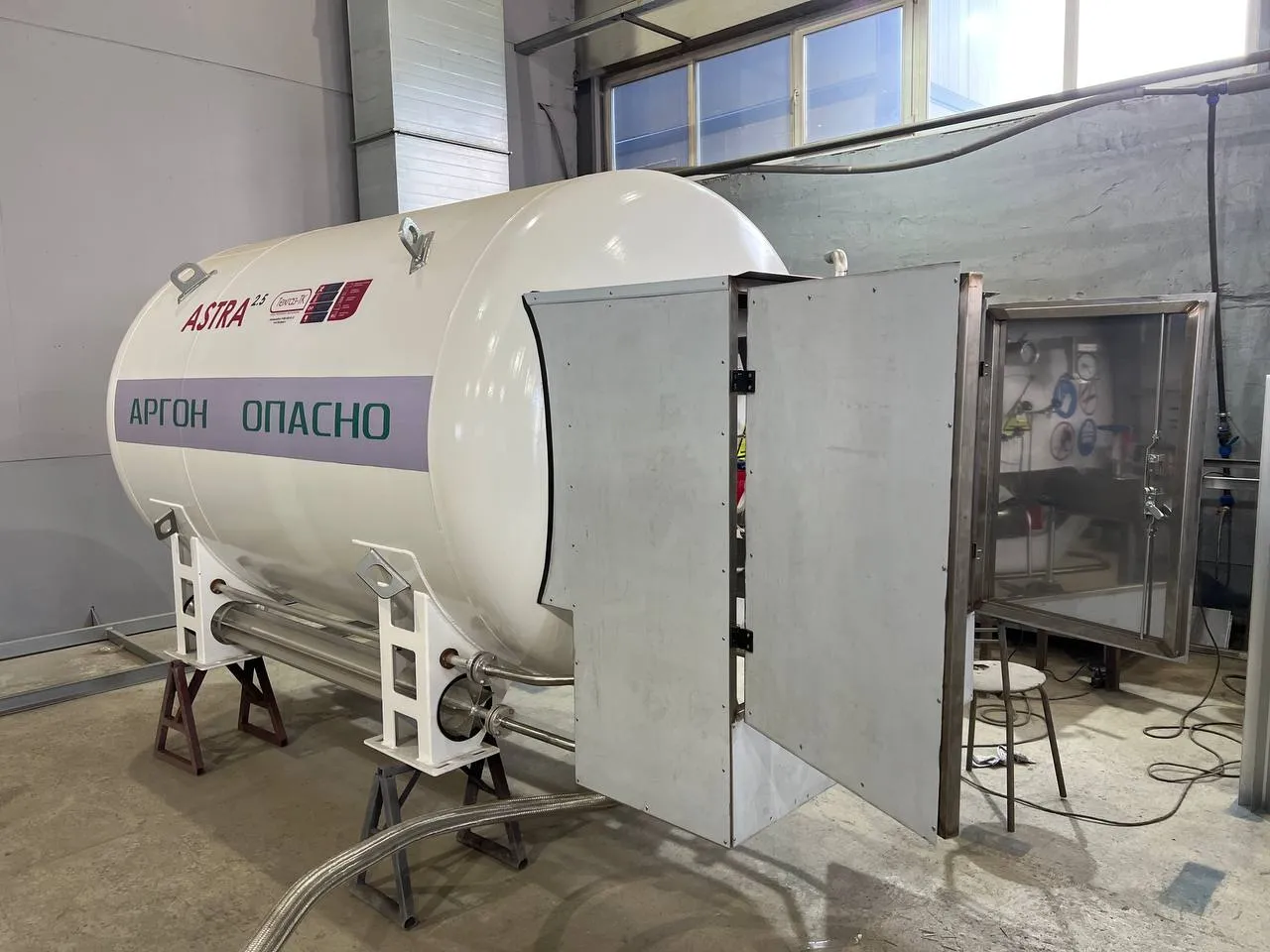

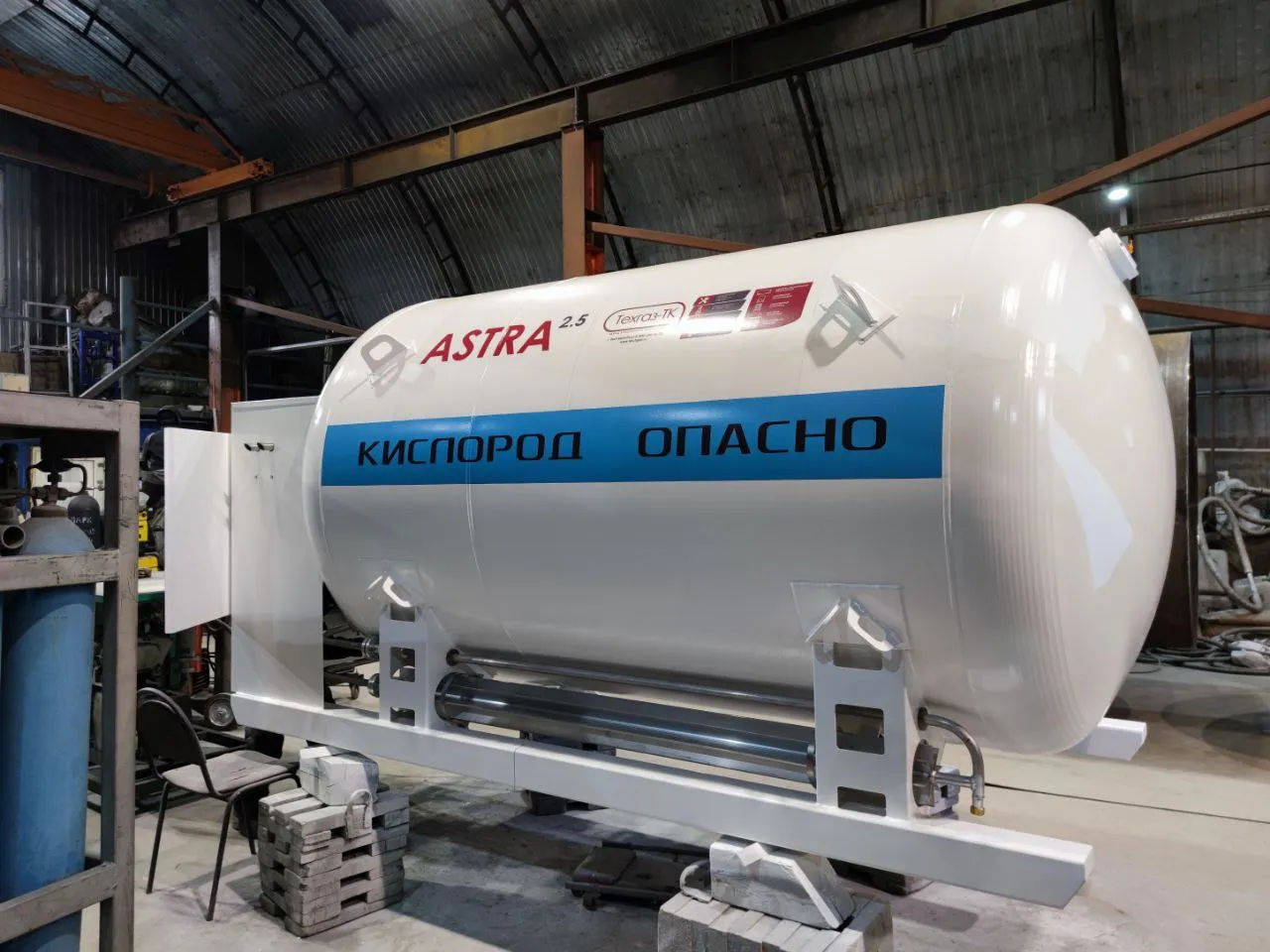

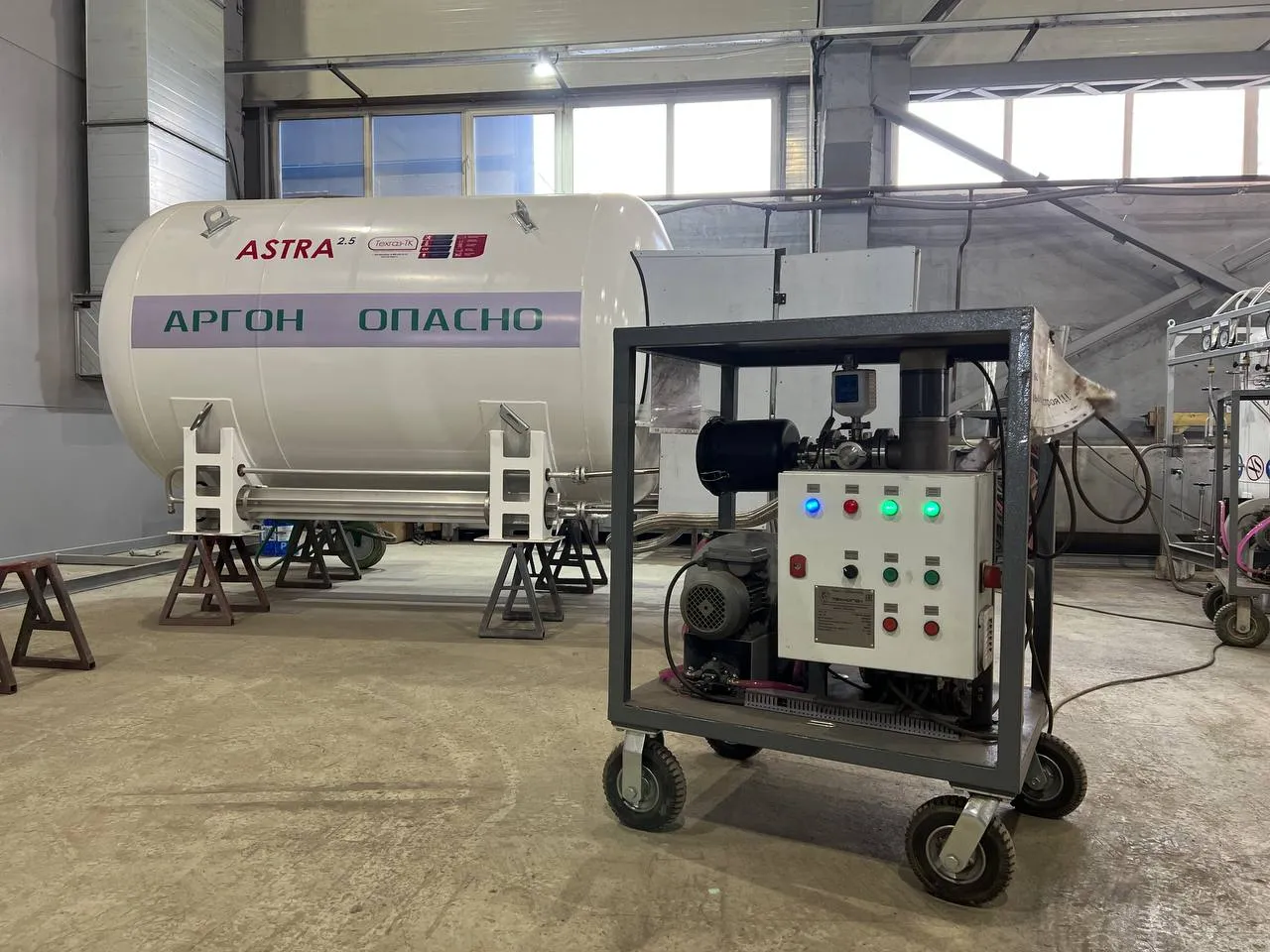

Криогенные резервуары ASTRA представляют собой стальные сосуды из нержавеющей стали с вакуумно-перлитной или экранно-вакуумной изоляцией в кожухе из низколегированной стали. ЦТК-2,5 оборудована опорами, фиксирующими элементами, волнорезами, системой трубопроводов, а запорно-предохранительной арматурой, контрольно-измерительными приборами и арматурным шкафом.
Емкости ЦТК-2,5 серии ASTRA разработаны для наполнения баллонов газообразными продуктами в составе газификационных установок ARIA, снабжения медицинских учреждений высокочистыми газами, а также для обеспечения технологических процессов на предприятиях различных отраслей промышленности: химической, металлургической, электротехнической и других.
Криогенные ёмкости ASTRA создавались с учётом конструкций моделей ЦТК и ТРЖК, совмещая устойчивость проверенных временем технологий хранения сжиженных газов с современными европейскими стандартами инженерных решений. Среди основных преимуществ:
ЦТК-2,5 не надо регистрировать в органах Ростехнадзора. Дело в том, что сосуды для хранения или транспортирования сжиженных газов, которые периодически находятся под давлением при опорожнении не подлежат учету. Это позволяет владельцам изделий, в соответствии с частью 223, пунктом «е», «Правил промышленной безопасности при использовании оборудования, работающего под избыточным давлением», не регистрировать Опасный Производственный Объект, либо не делать проект технического перевооружения.
По запросу клиента возможна поставка ASTRA-2,5 в вертикальном исполнении, что особенно актуально при дефиците свободного места для установки резервуара. Кроме того, при вертикальном исполнении у цистерны будет небольшое зеркало испарения. Оно напрямую влияет на скорость испарения криогенного продукта в резервуаре — чем меньше площадь поверхности зеркала, тем медленнее происходит естественный процесс испарения.
Криорезервуары ASTRA соответствуют требованиям Технического регламента Таможенного союза ТР ТС 032/2013.
2 года
стандартный срок гарантии. Гарантию можно расширить до 5 лет
Объём, м³
Тип изоляции
Масса порожняя, кг
Вместимость жидкого кислорода, кг
Вместимость жидкого аргона, кг
Вместимость жидкого азота, кг
Габариты Д×Ш×В, мм
«Компанией ООО “Техгаз-ТК“ была выполнена поставка цистерн транспортных криогенных ASTRA-8. Оборудование поставлено в полном объеме и соответствует требованиям технического задания. Приборы контроля жидкости и давления работают исправно, вентили не протекают. Также радует работа испарителей подъема давления.
Хотим отметить, что сотрудники этой компании всегда работают оперативно, качественно внимательно прислушивaются к требованиям Заказчика.
Компания ООО “Техгаз-ТК“ обладает высококвалифицированными кадрами
и современным инженерным оснащением».
Криогенную транспортную цистерну можно перевозить с помощью бортового автомобиля, оборудованного согласно требованиям ДОПОГ. Это означает, что автомобиль должен быть оборудован:
Выбор автомобиля для транспортировки цистерны зависит от ее объема и габаритов. Например, подходящими по габаритам и грузоподъемности считаются следующие варианты. ASTRA-1.6 — Газон NEXT; (C41R13, ASTRA-5 — КАМАЗ 43253-60-10-69, МАЗ-5340С5-8570-005; ASTRA-8 — МАЗ-6312С5-8521-015; ASTRA-10 — МАЗ-6312С5-8521-015/
14 кг/мин – со штуцером Ду = 20 мм; 90 кг/мин – со штуцером Ду = 40 мм. Среднее время заполнения криогенной цистерны жидким газом: 40 минут для цистерны объемом 3 м³, 50 минут для цистерны объемом 5 м³, 60 минут для цистерны объемом 8 м³.
Криогенные цистерны ASTRA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60...+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.
Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:
На рынке криогеники недобросовестные продавцы периодически предлагают купить восстановленную цистерну под видом новой. Распознать обман можно простым способом — поднесите к корпусу криогенной цистерны обычный магнит: если «примагнитится», то ваше оборудование с 90% вероятностью является новым. Дело в том, что корпусы советских криогенных цистерн типа ЦТК делали из алюминия, а вот кожух новых транспортных емкостей произведен исключительно из стали.
Чтобы кислород, азот или аргон оставались в жидком виде, их необходимо постоянно поддерживать при низких температурах, ведь даже при кратковременном нагреве газ может начать испаряться. Тем не менее, небольшие и допустимые потери газа будут происходить в любом случае, а зависеть они будут от температуры окружающей среды и объема криогенной цистерны. Так, допустимые потери различных газов при t 20 °C составят: ASTRA-1 — 0,62 азот, кг/час, 0,63 кислород, кг/час; ASTRA-3 — 0,52 азот, кг/час, 0,64 аргон кг/час, 0,49 кислород, кг/час. ASTRA-5 — 1,5 азот, кг/час, 2,05 аргон кг/час, 1,35 кислород, кг/час. ASTRA-8 — 1,38 азот, кг/час, 2,5 аргон кг/час, 1,7 кислород, кг/час.
Криогенную транспортную цистерну можно перевозить с помощью бортового автомобиля, оборудованного согласно требованиям ДОПОГ. Это означает, что автомобиль должен быть оборудован:
Выбор автомобиля для транспортировки цистерны зависит от ее объема и габаритов. Например, подходящими по габаритам и грузоподъемности считаются следующие варианты:
Заводская марка/объем м³ | Марка наиболее подходящего бортового автомобиля для транспортировки |
ASTRA-1.6 | Газон NEXT (C41R13) |
ASTRA-5 | КАМАЗ 43253-60-10-69, МАЗ-5340С5-8570-005 |
ASTRA-8 | МАЗ-6312С5-8521-015 |
ASTRA-10 | МАЗ-6312С5-8521-015 |
Перелив жидкости из цистерны осуществляется с помощью испарителей подъема давления, расположенных внизу криогенного резервуара.
Так как криогенные транспортные цистерны перевозят по дорогам общего пользования, то их конструкция должна соответствовать международным требованиям к перевозке опасных грузов (ДОПОГ).
Время подъема давления в цистерне при стандартных условиях составляет не более 14 мин. Темп выдачи жидкого газа из цистерны, заполненной сжиженным кислородом, как правило, не менее:
14 кг/мин – со штуцером Ду = 20 мм.
90 кг/мин – со штуцером Ду = 40 мм
Среднее время заполнения криогенной цистерны жидким газом:
40 минут для цистерны объемом 3 м³
50 минут для цистерны объемом 5 м³
60 минут для цистерны объемом 8 м³
Криогенные цистерны ASTRA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60…+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.
Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:
На рынке криогеники недобросовестные продавцы периодически предлагают купить восстановленную цистерну под видом новой. Распознать обман можно простым способом — поднесите к корпусу криогенной цистерны обычный магнит: если «примагнитится», то ваше оборудование с 90% вероятностью является новым. Дело в том, что корпусы советских криогенных цистерн типа ЦТК делали из алюминия, а вот кожух новых транспортных емкостей произведен исключительно из стали.
Чтобы кислород, азот или аргон оставались в жидком виде, их необходимо постоянно поддерживать при низких температурах, ведь даже при кратковременном нагреве газ может начать испаряться. Тем не менее, небольшие и допустимые потери газа будут происходить в любом случае, а зависеть они будут от температуры окружающей среды и объема криогенной цистерны. Так, допустимые потери различных газов при t 20 °C составят:
Объем транспортной цистерны | азот, кг/час | аргон, кг/час | кислород, кг/час |
ASTRA-1 | 0,62 | — | 0,63 |
ASTRA-3 | 0,52 | 0,64 | 0,49 |
ASTRA-5 | 1,5 | 2,05 | 1,35 |
ASTRA-8 | 1,38 | 2,5 | 1,7 |
