Криогенные танк контейнеры серии «АСТРА»

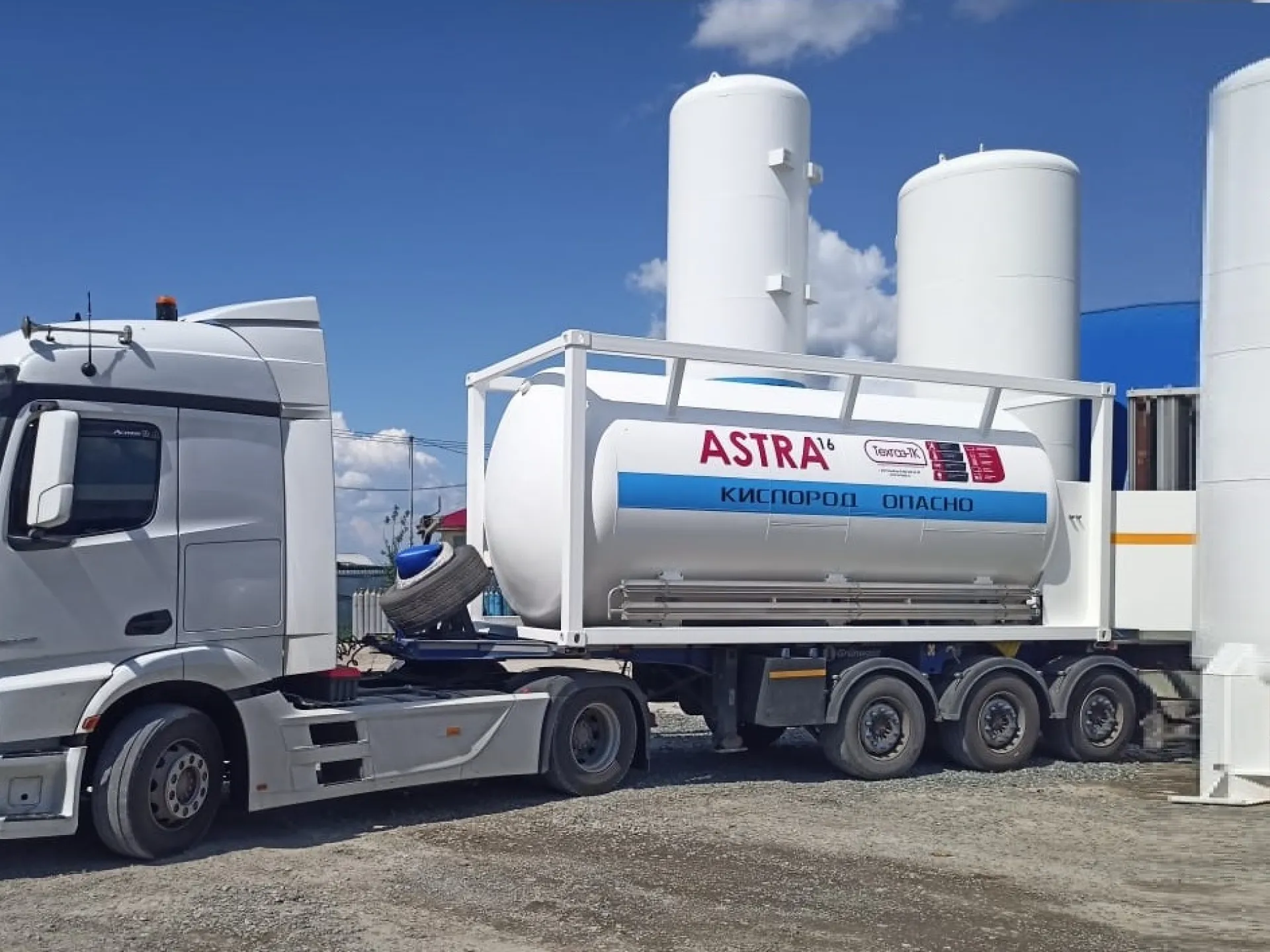

Криогенные танк-контейнеры «АСТРА-К» — это криогенные емкости контейнерного исполнения объемом от 10 до 30 м³ и рабочим давлением от 0,25 до 0,4 МПа. Применяются для хранения, перевозки и перелива в другие емкости сжиженного газа: аргона, азота и кислорода. Изготавливаются в каркасе в размерах стандартных морских контейнеров, либо на нижней раме. Не подлежат регистрации в Ростехнадзоре.

Оборудование в наличии и под заказ

Соблюдение сроков поставки по договору

100% соответствие техзаданию

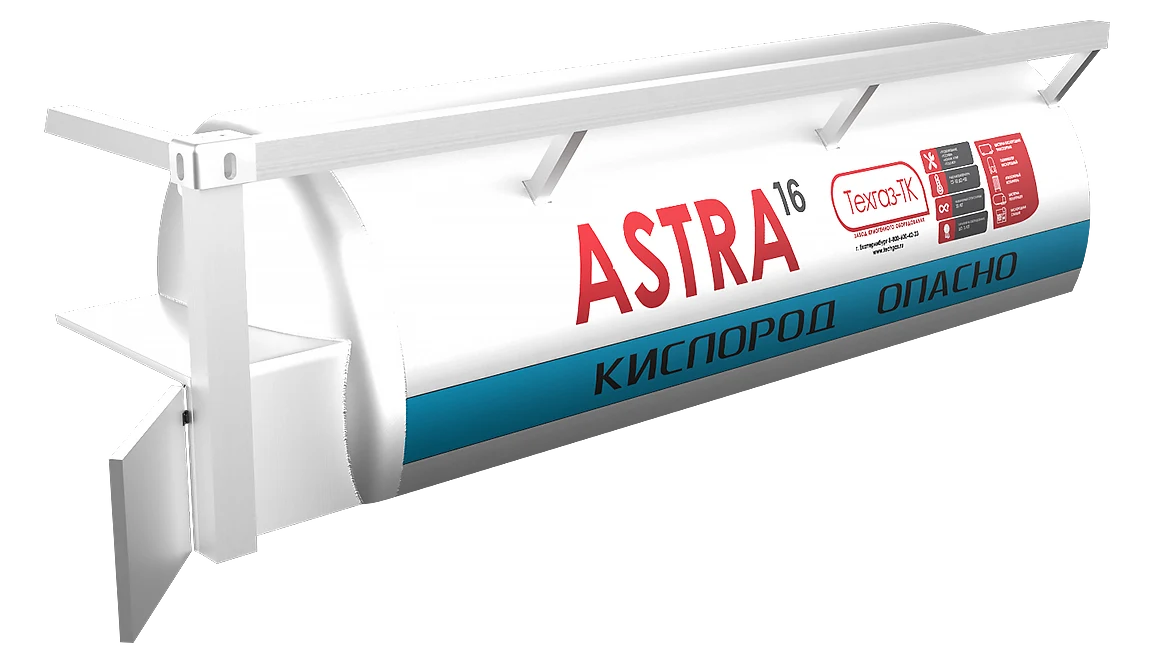

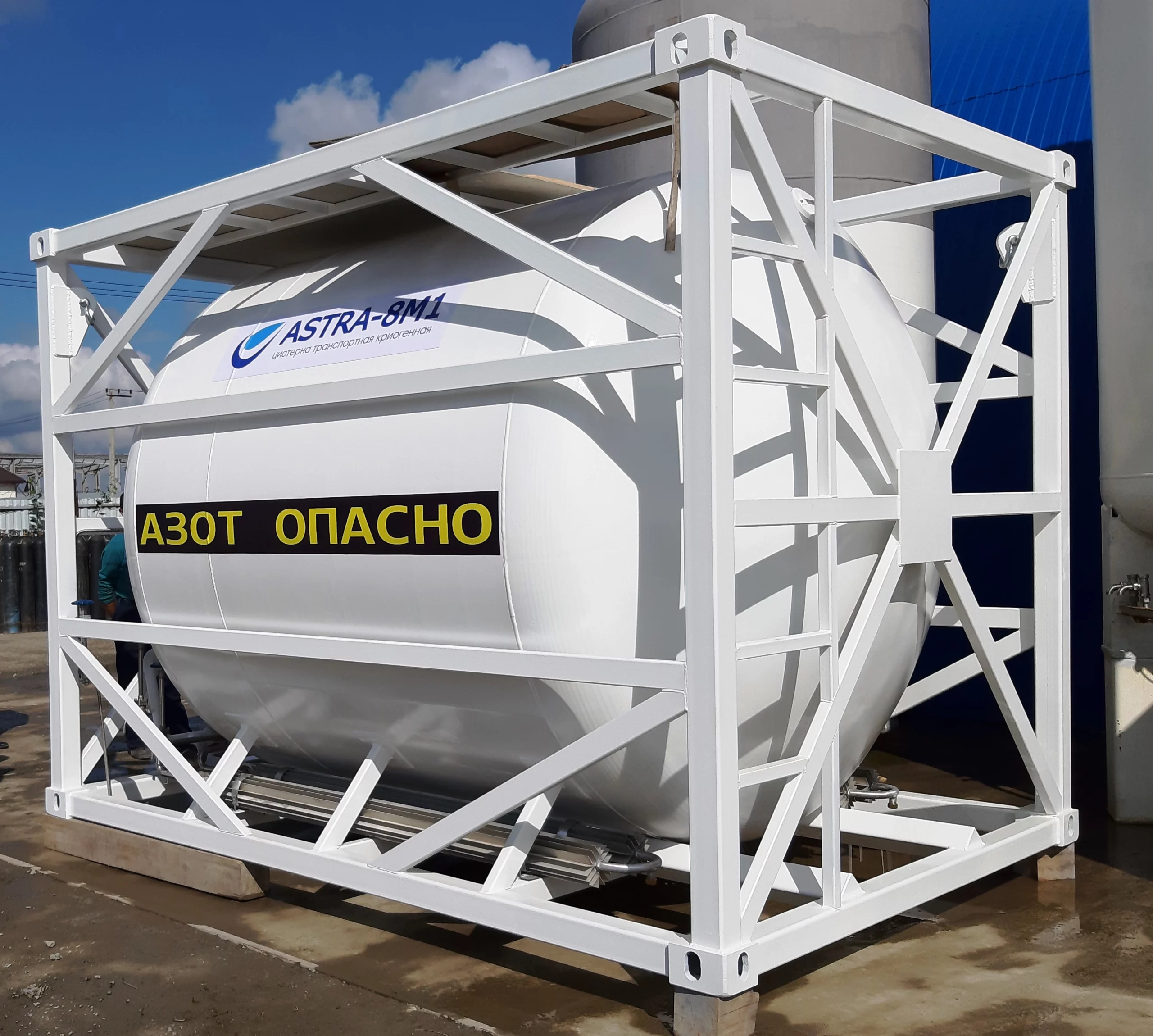

astra-8к Цистерна криогенная транспортная

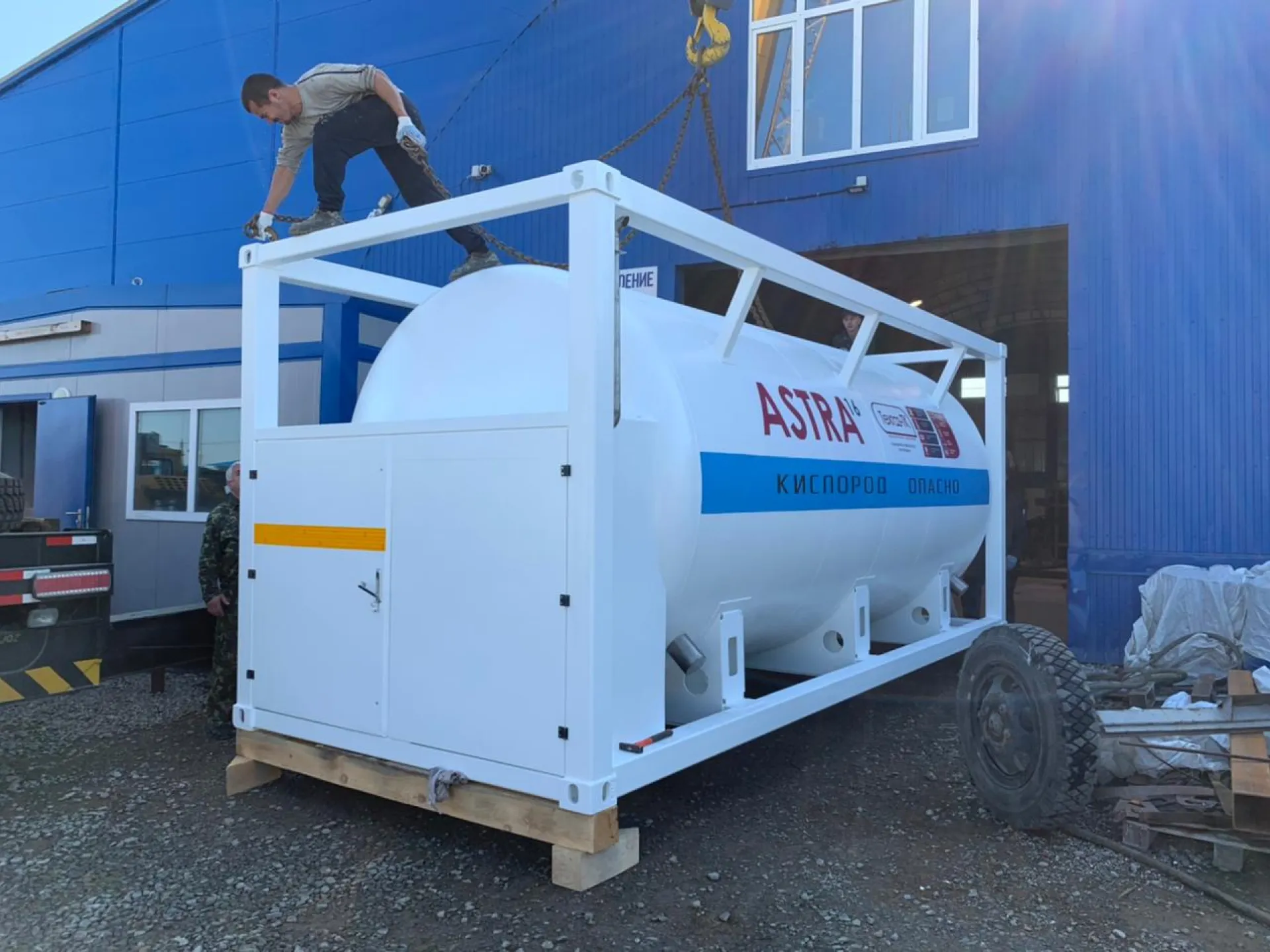

ЦТК-16 сбоку Цистерна транспортная криогенная

Получите коммерческое
предложение и расчёт стоимости

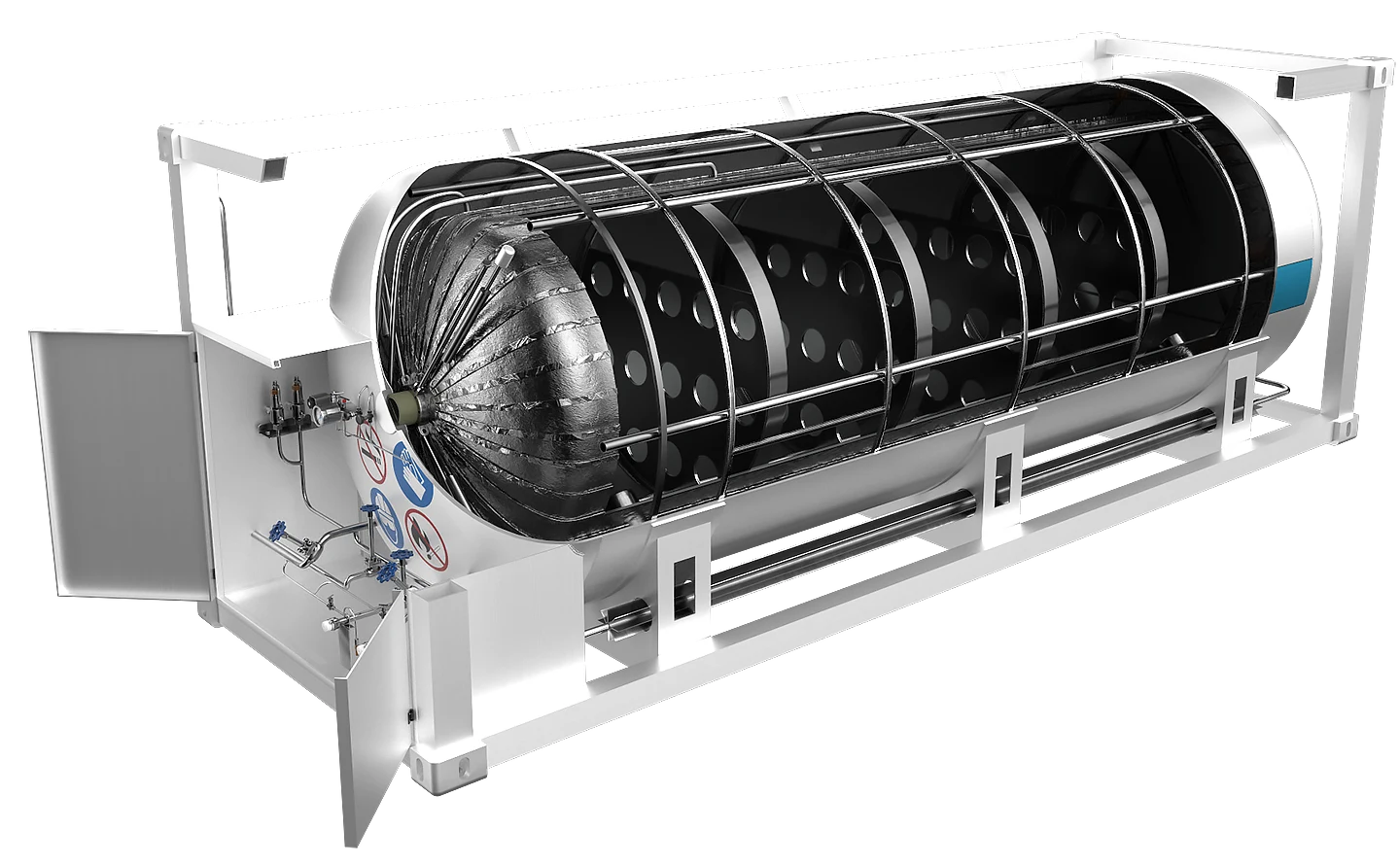

Устройство ЦТК «АСТРА» контейнерного исполнения

— Металлический каркас

Сделан из стальной сварной трубы. Каркас оснащен опорами и подъемными проушинами для удобства перемещения и транспортировки цистерны.

— Наружный кожух

Сделан из низколегированной стали марки 09Г2С толщиной от 6 до 8 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система торцевых подвесов с текстолитовым стержнем, которая надежно скрепляет наружний кожух и внутренний сосуд.

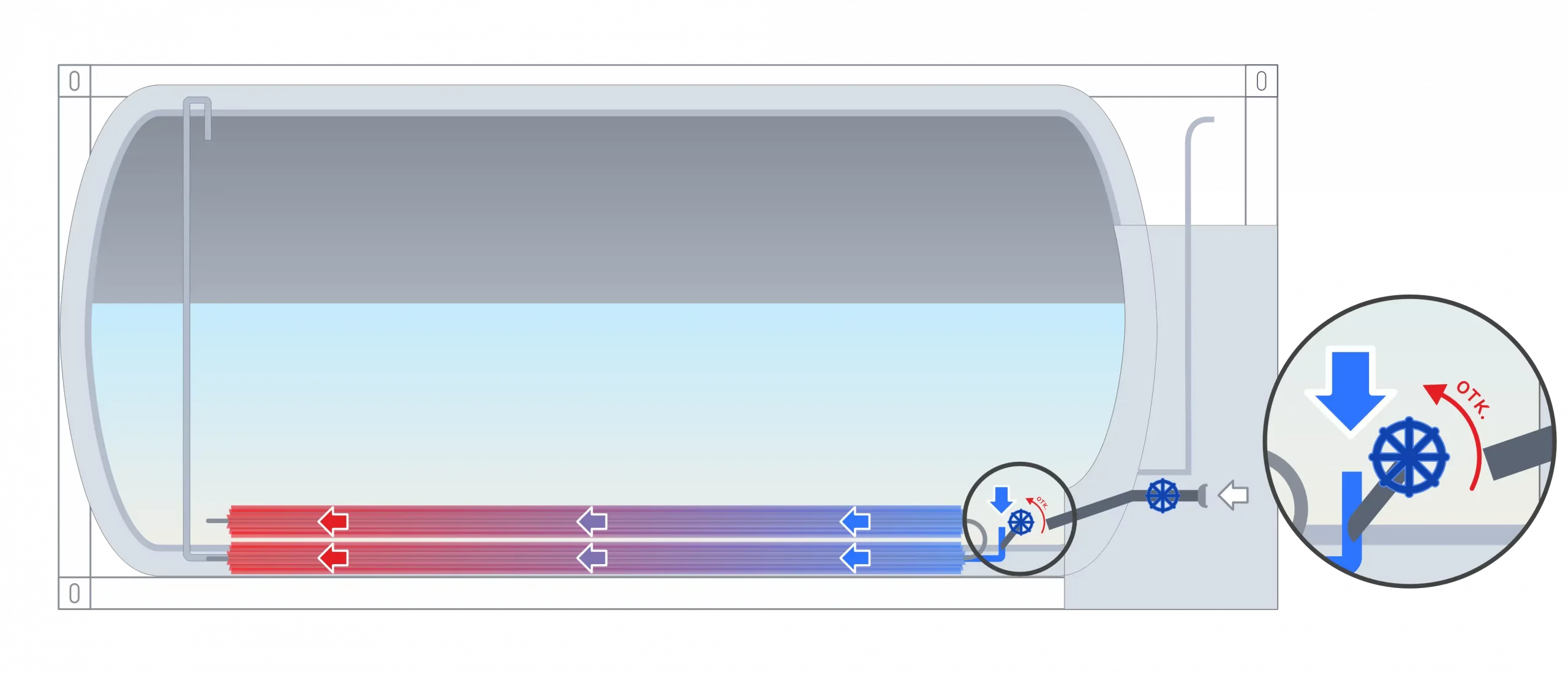

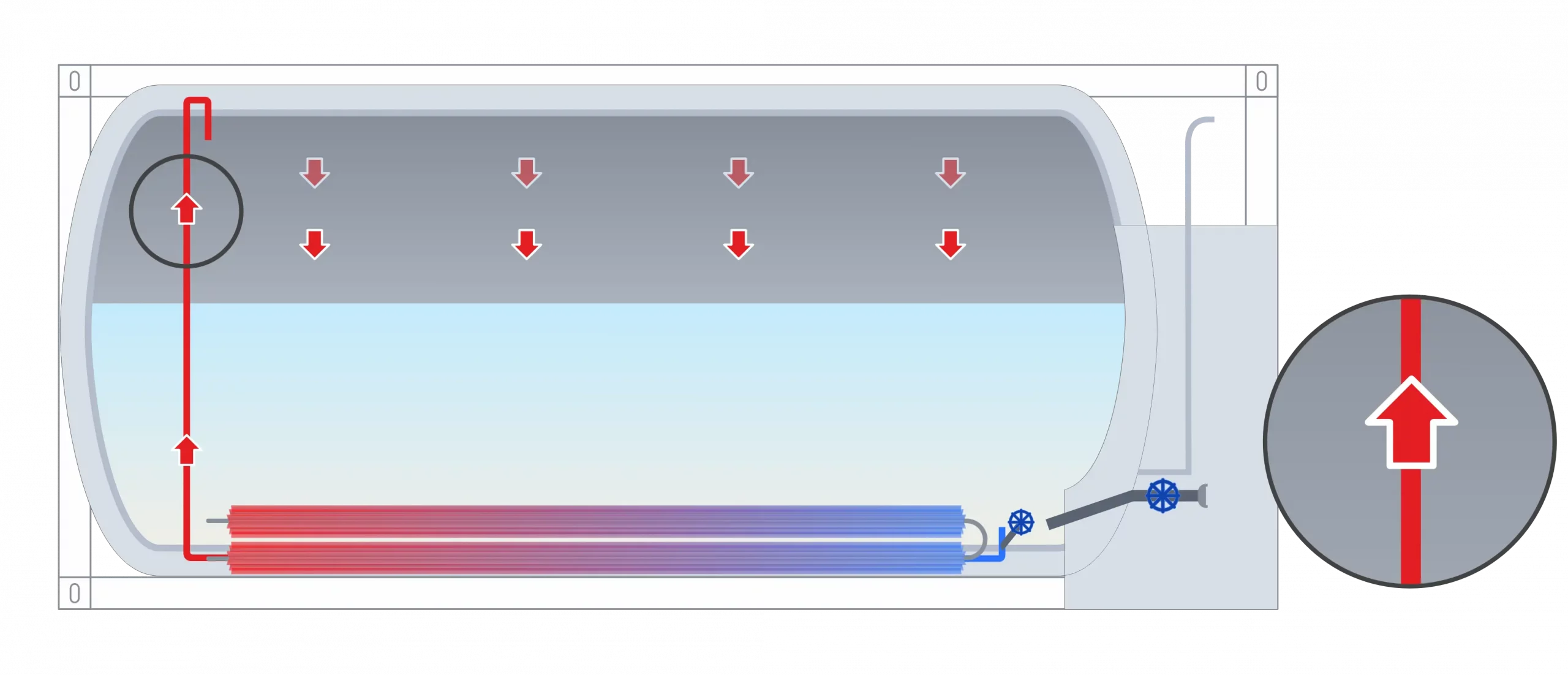

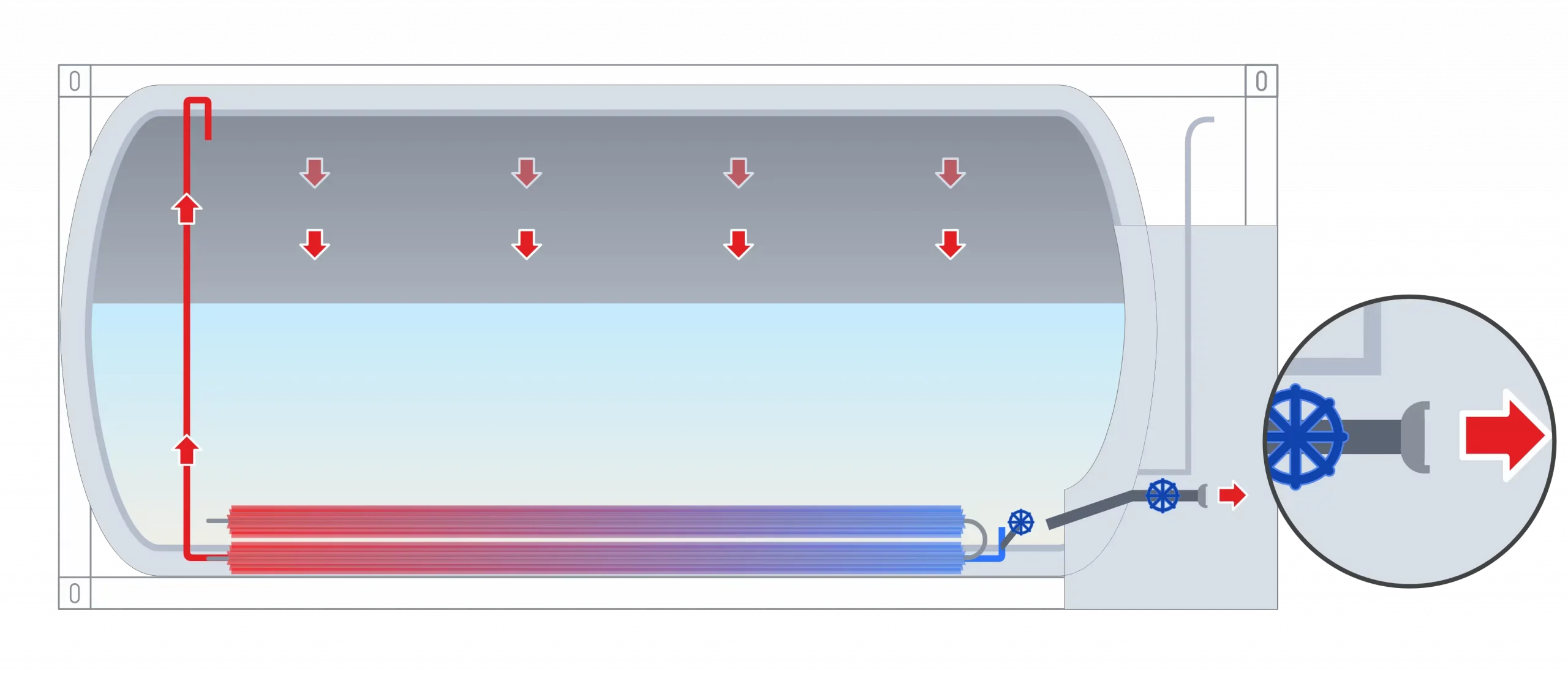

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки цистерны с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.
