Газификатор СПГ VISTA LNG вертикальный

Криогенные резервуары СПГ VISTA LNG — это стационарные криогенные емкости вертикального исполнения объемом от 10 до 100 м³ и рабочим давлением от 0,8 до 1,2 МПа. Применяются для хранения, выдачи и газификации сжиженного природного газа. Работают автономно, без использования электроэнергии. Подлежат обязательной регистрации в Ростехнадзоре.

Оборудование в наличии и под заказ

Соблюдение сроков поставки по договору

100% соответствие техзаданию

Газификатор СПГ VISTA LNG вертикального исполнения представляет собой криогенный сосуд из нержавеющей стали с вакуумно-перлитной изоляцией в кожухе из нержавеющей стали. Изделие оборудовано системой трубопроводов, двумя комплектами запорно-предохранительной арматуры, пневмоприводами на вентилях наполнения / выдачи / газосброса, контрольно-измерительными приборами и опорами.

Дополнительно газификатор комплектуется атмосферным испарителем серии «Гелиос» необходимой заказчику производительности: от 50 до 3000 нм³/час. Сам испаритель сделан из алюминиевого профиля с наружным и внутренним оребрением с повышенной коррозийной стойкостью типа «Снежинка».

Газификаторы СПГ серии VISTA могут использоваться в системах автономного газоснабжения жилых и промышленных объектов, а также в качестве резервного источника топлива с целью предотвращения остановки производственных процессов во время ремонтных или пусконаладочных работ.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

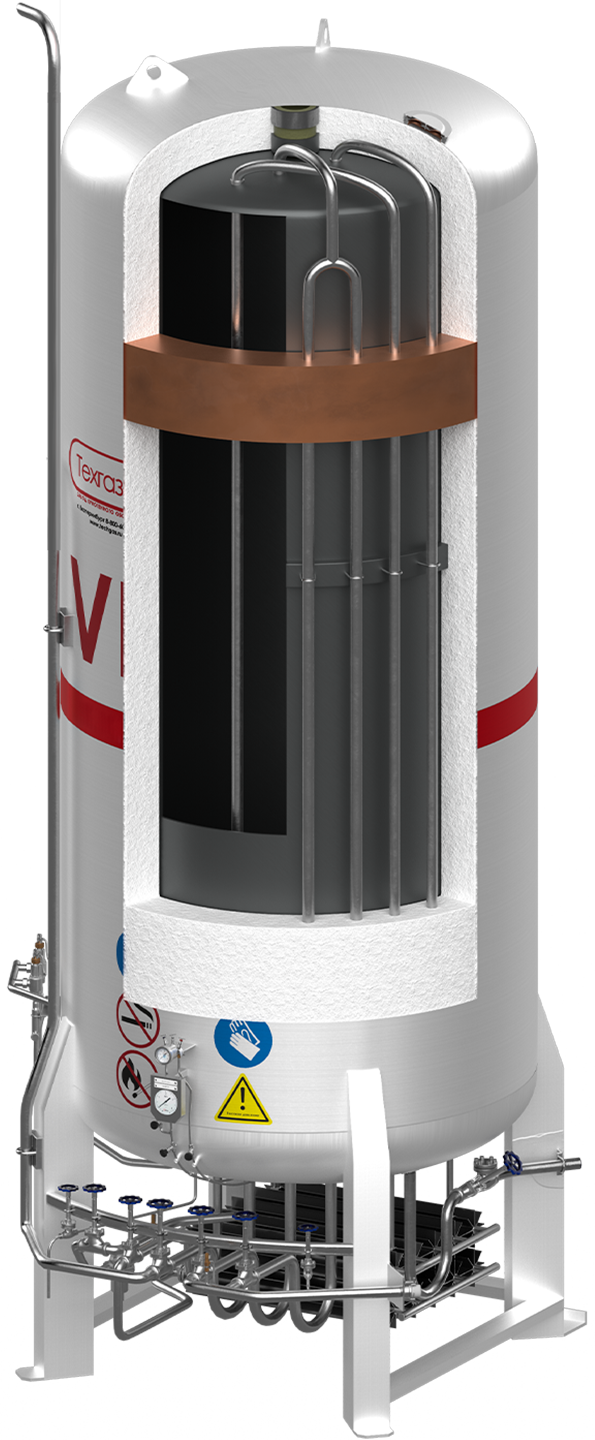

Устройство криогенного газификатора СПГ VISTA LNG вертикального исполнения

— Наружный кожух

Сделан из нержавеющей стали марки 12Х18Н10Т толщиной от 6 до 10 мм. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 5 до 12 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой вакуумно-перлитной изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии.

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надёжно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Система боковых подвесов

Круговое крепление трубопроводов внутри межстенного пространства, страхующее обвязку от повреждений.

— Монтажные петли

Предназначены для транпортировки и перемещения газификатора.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Испаритель подъёма давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Наружный кожух

— Внутренний сосуд

— Теплоизоляционный слой в межстенном пространстве

Слой вакуумно-перлитной изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии.

— Крепление внутреннего сосуда к внешнему

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Система боковых подвесов

Круговое крепление трубопроводов внутри межстенного пространства, страхующее обвязку от повреждений.

— Монтажные петли

Предназначены для транпортировки и перемещения газификатора.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

— Испаритель подъёма давления

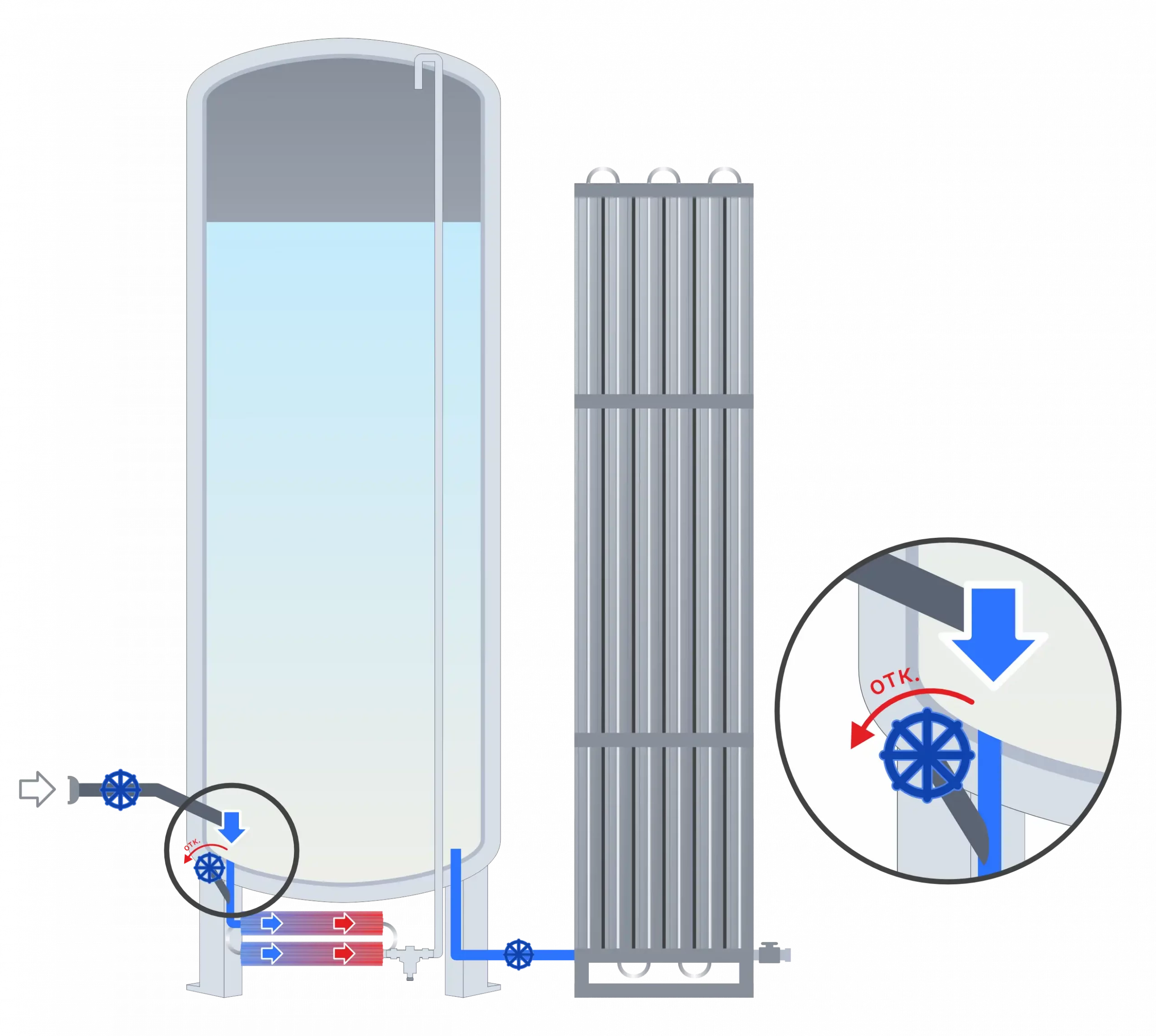

Оператор открывает вентиль подъема давления. Небольшое количество криопродукта по трубопроводу поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды и идет дальше — к регулятору давления.

Принцип работы ГХК

Этап 01/04

Оператор открывает вентиль подъема давления. Небольшое количество криопродукта по трубопроводу поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды и идет дальше — к регулятору давления.

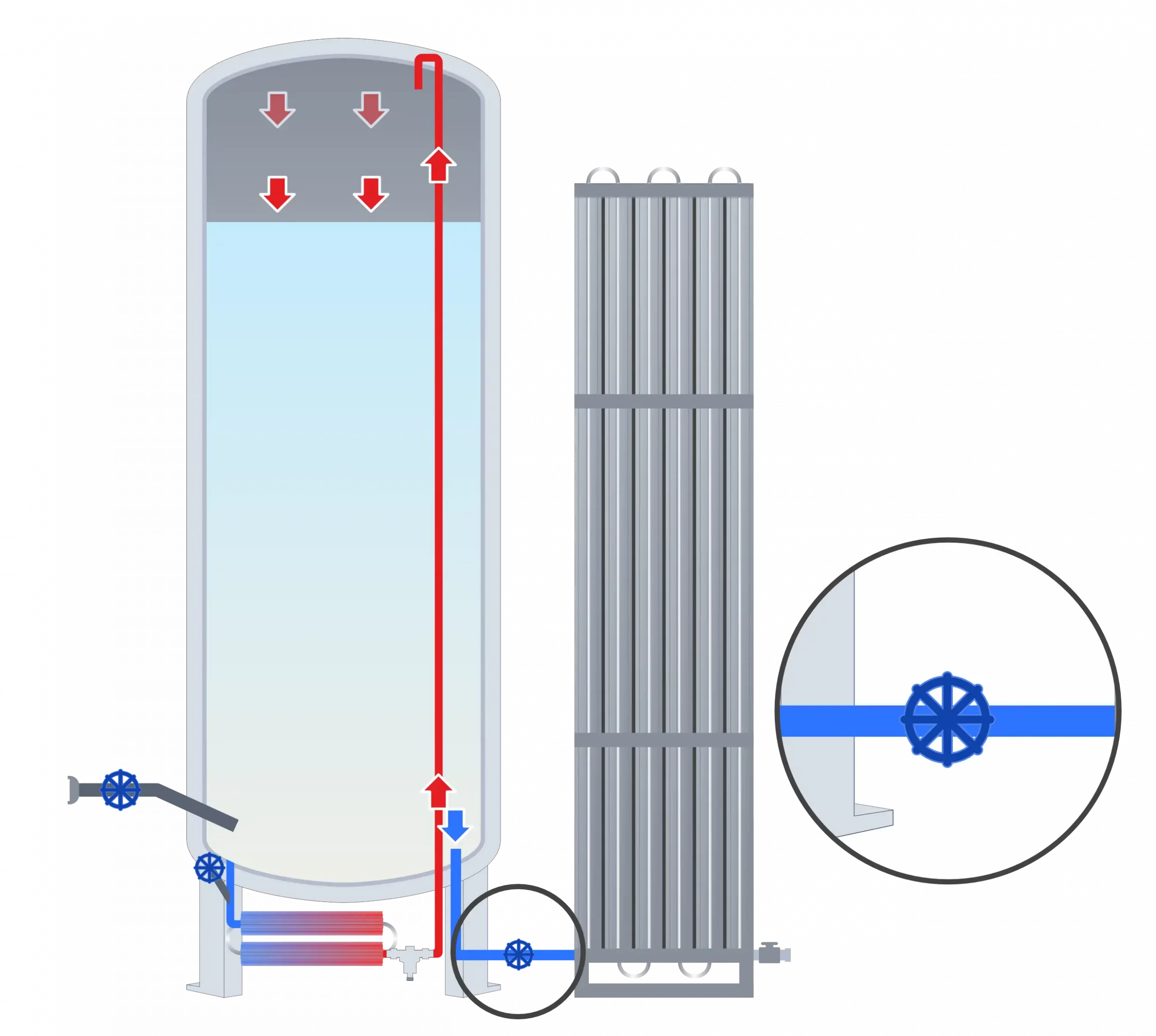

Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.

Принцип работы ГХК

Этап 02/04

Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.

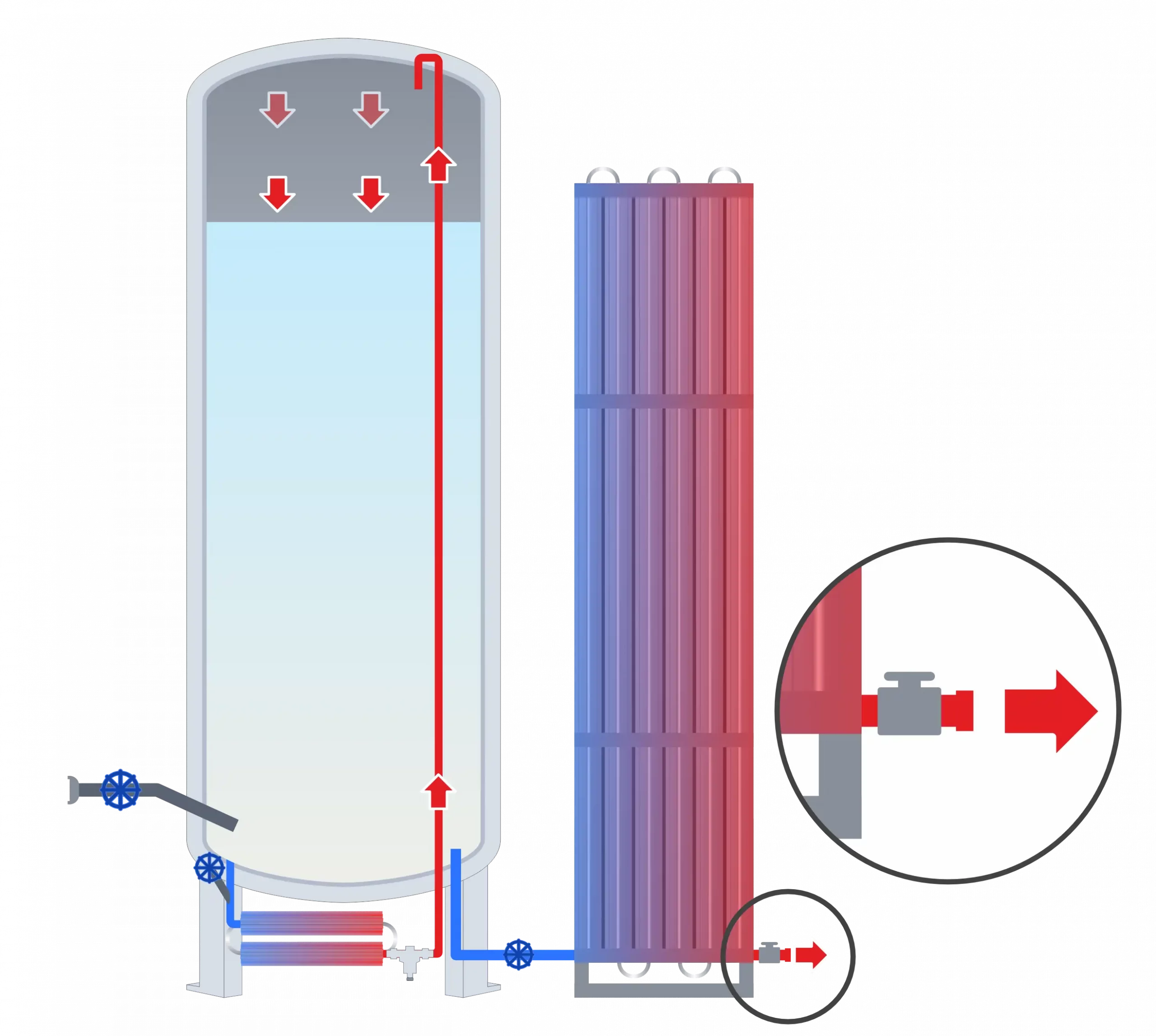

Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод.

Принцип работы ГХК

Этап 03/04

Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод.

Принцип работы ГХК

Этап 04/04
