ЦТК-25 серии ASTRA

ЦТК-25 серии ASTRA

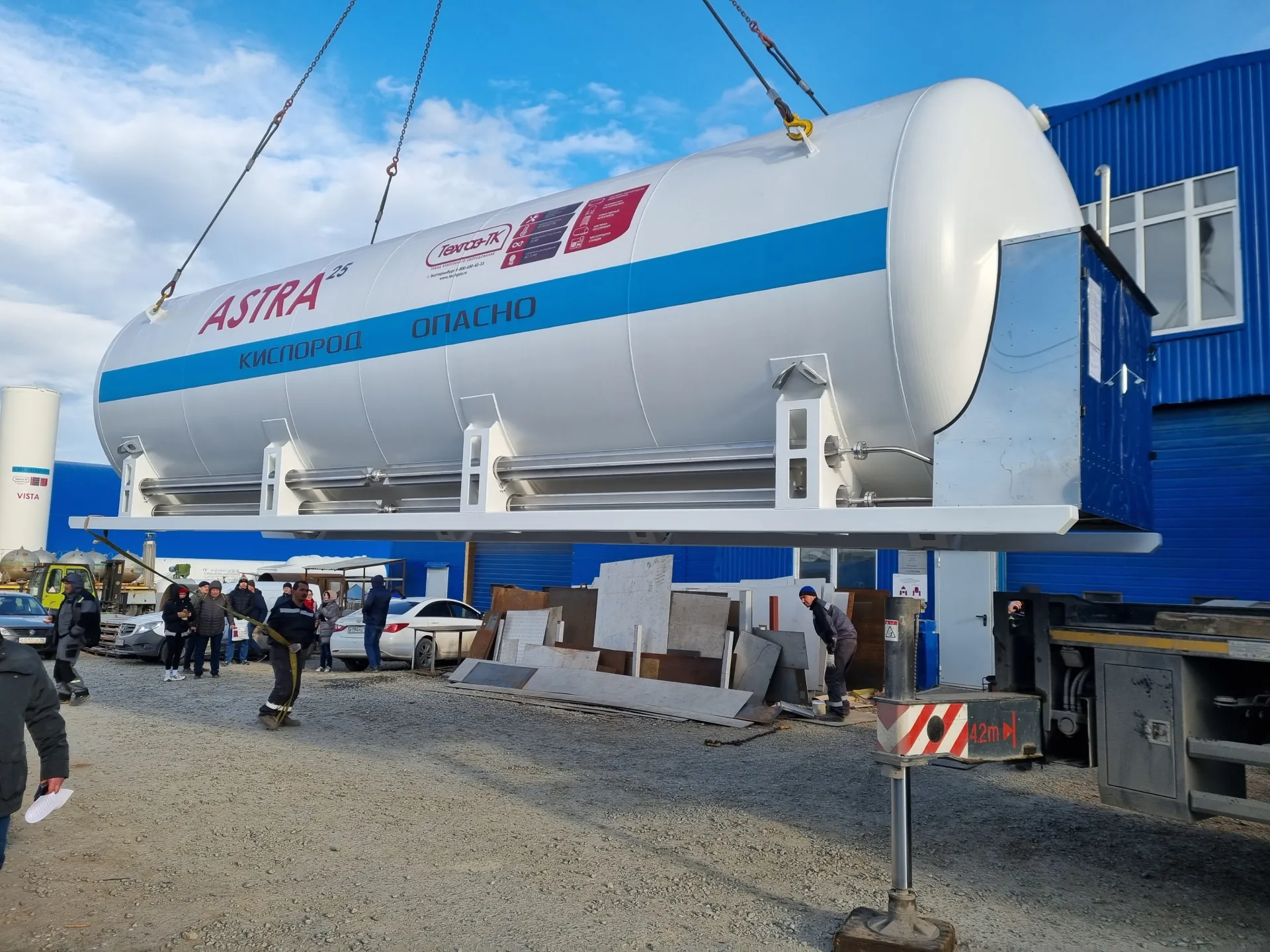

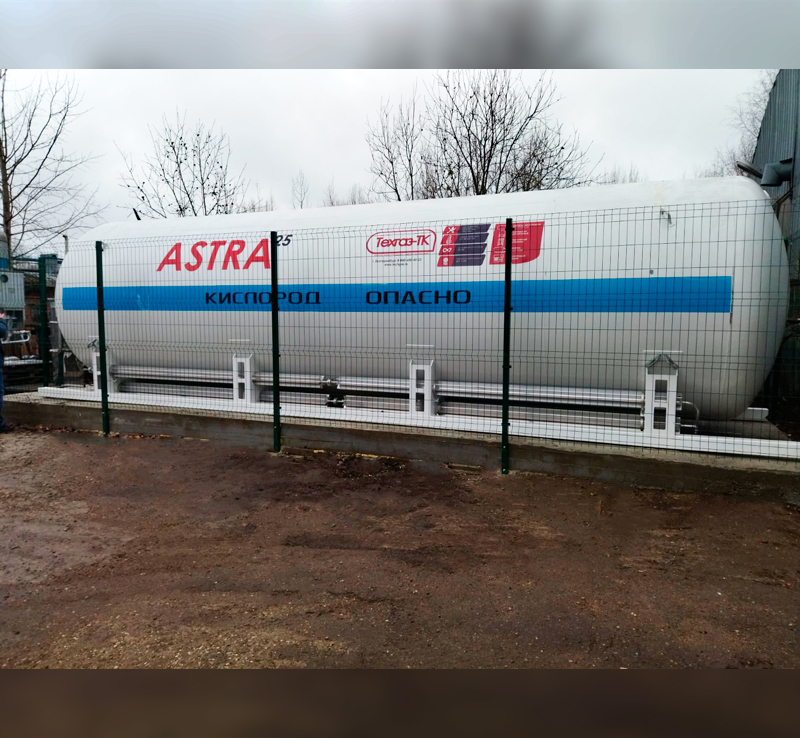

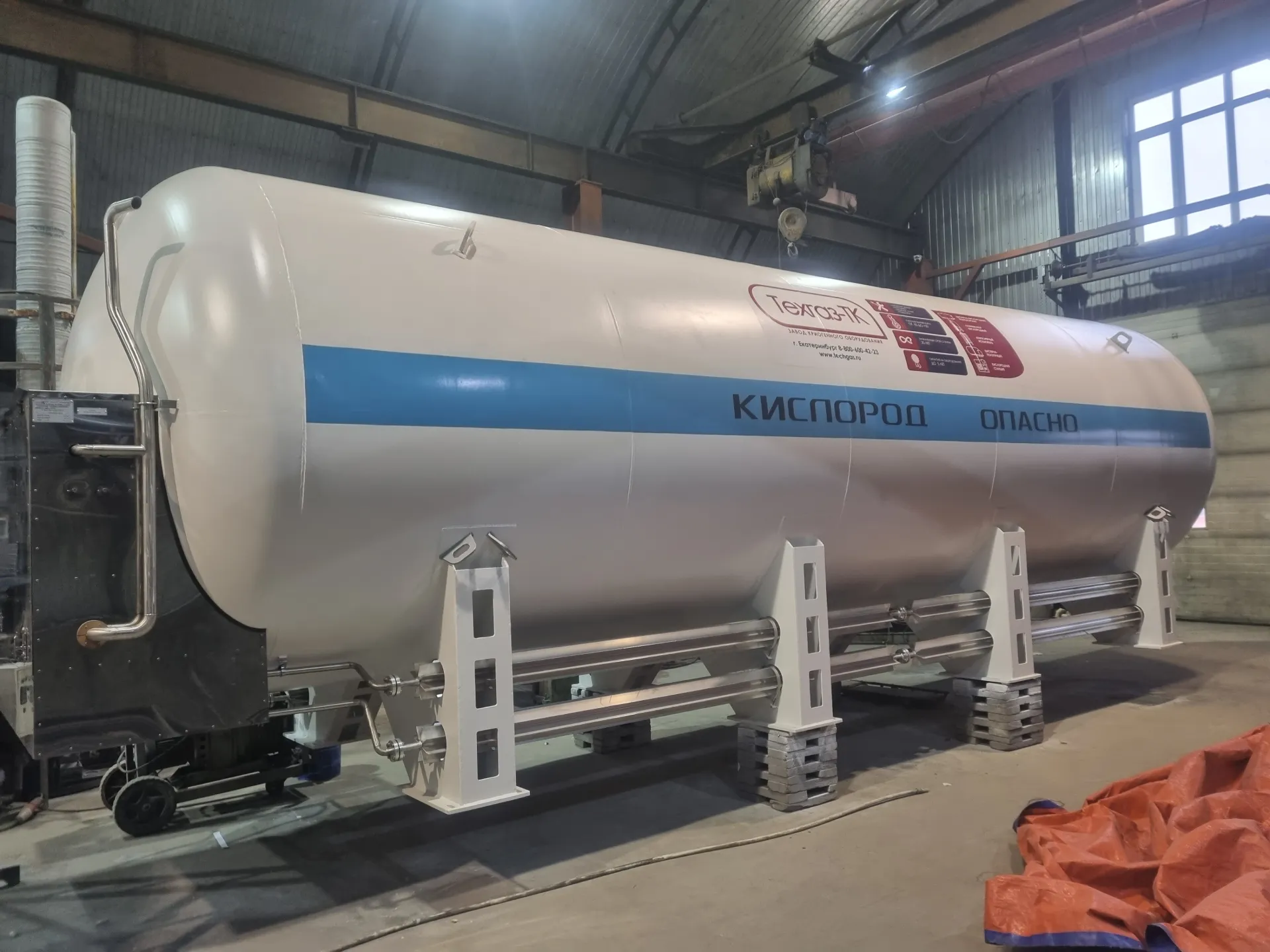

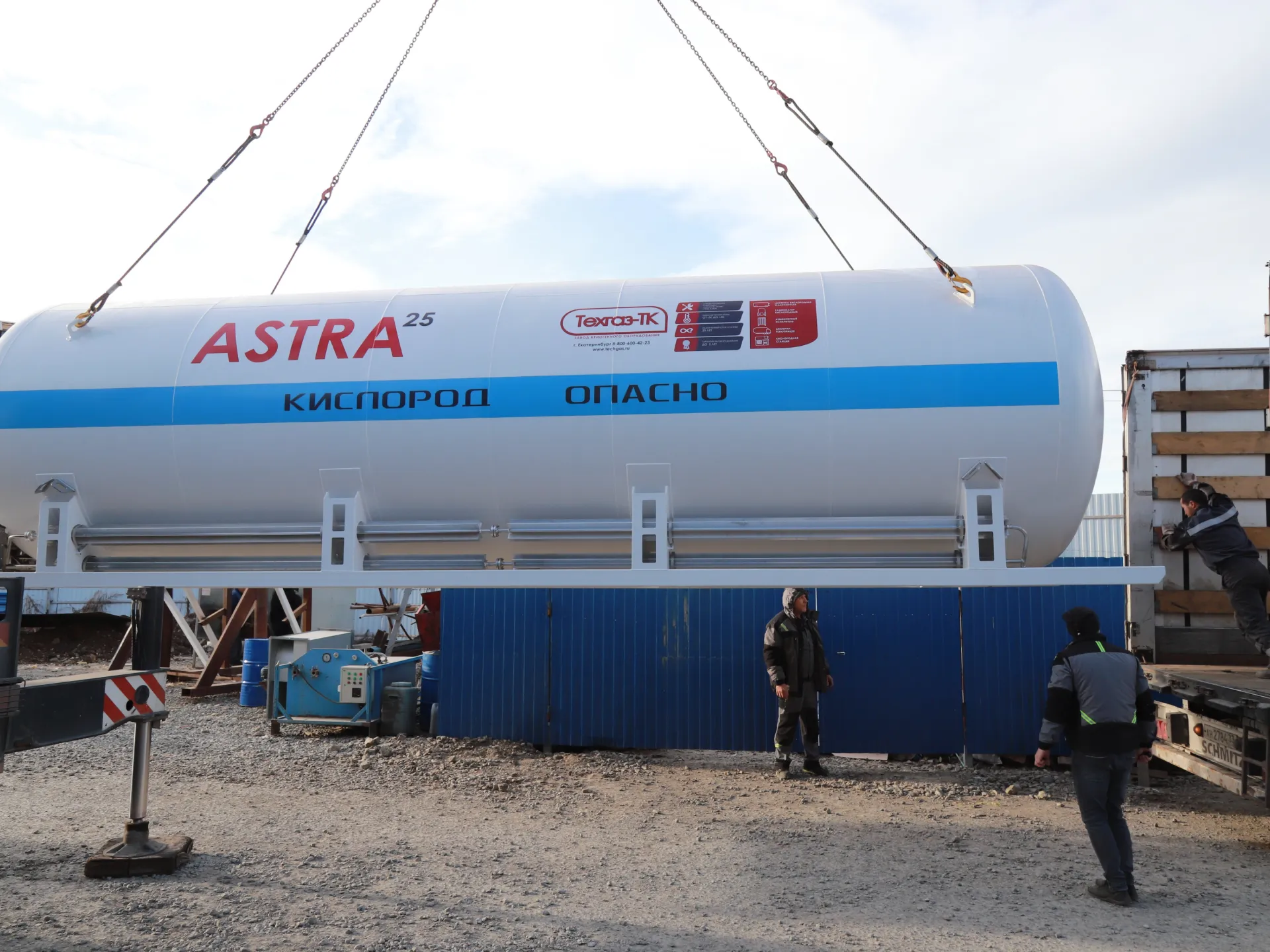

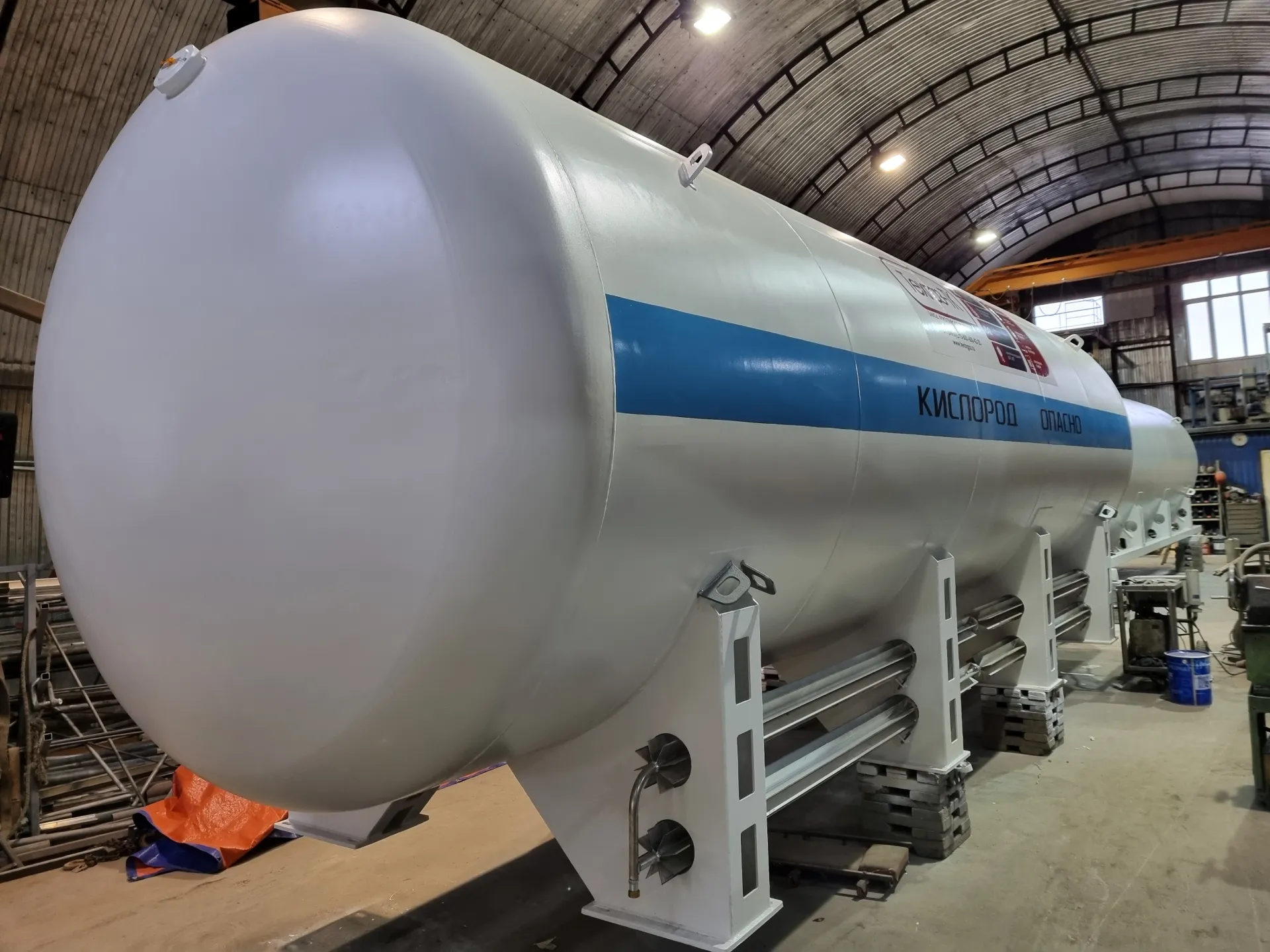

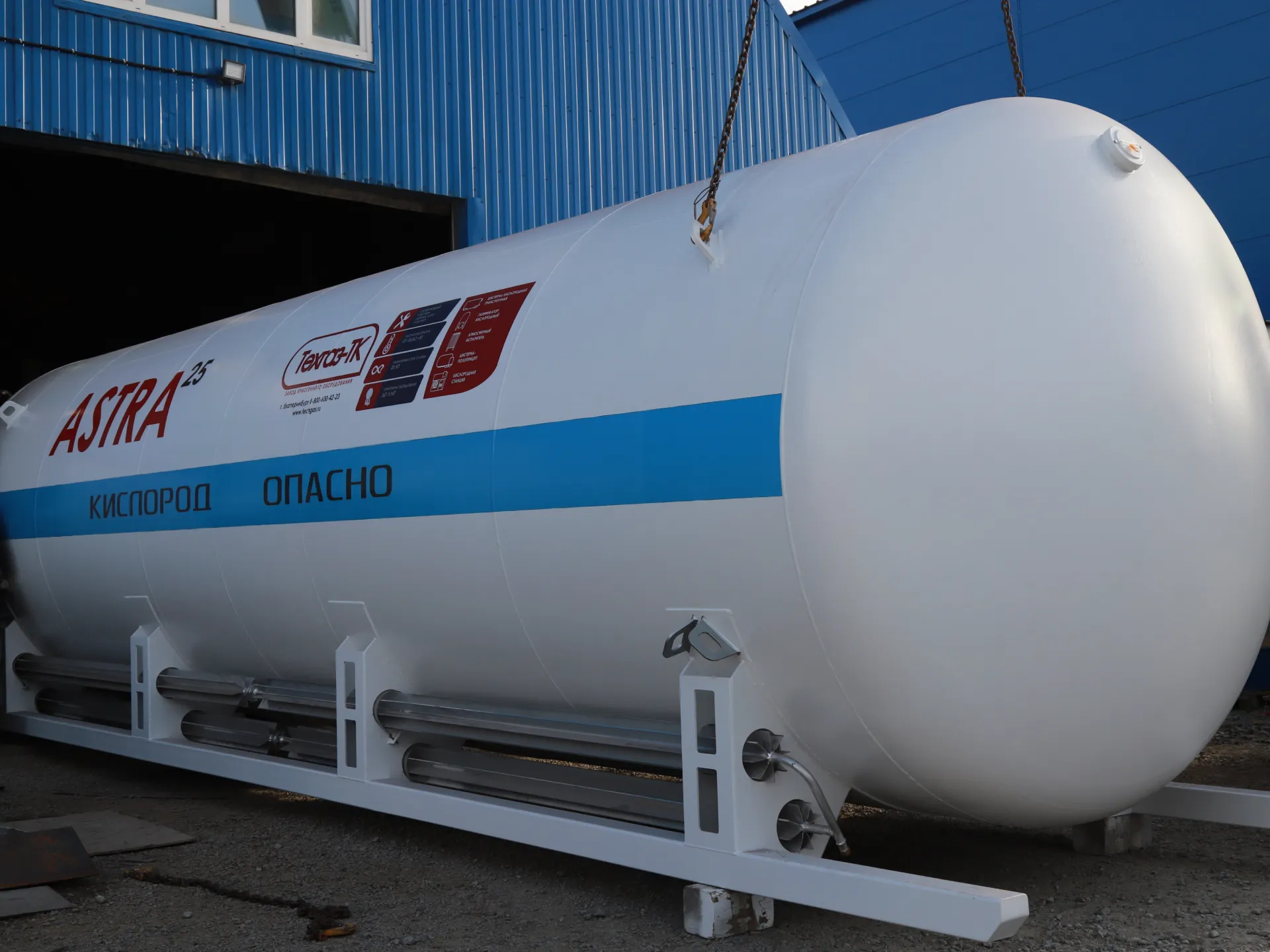

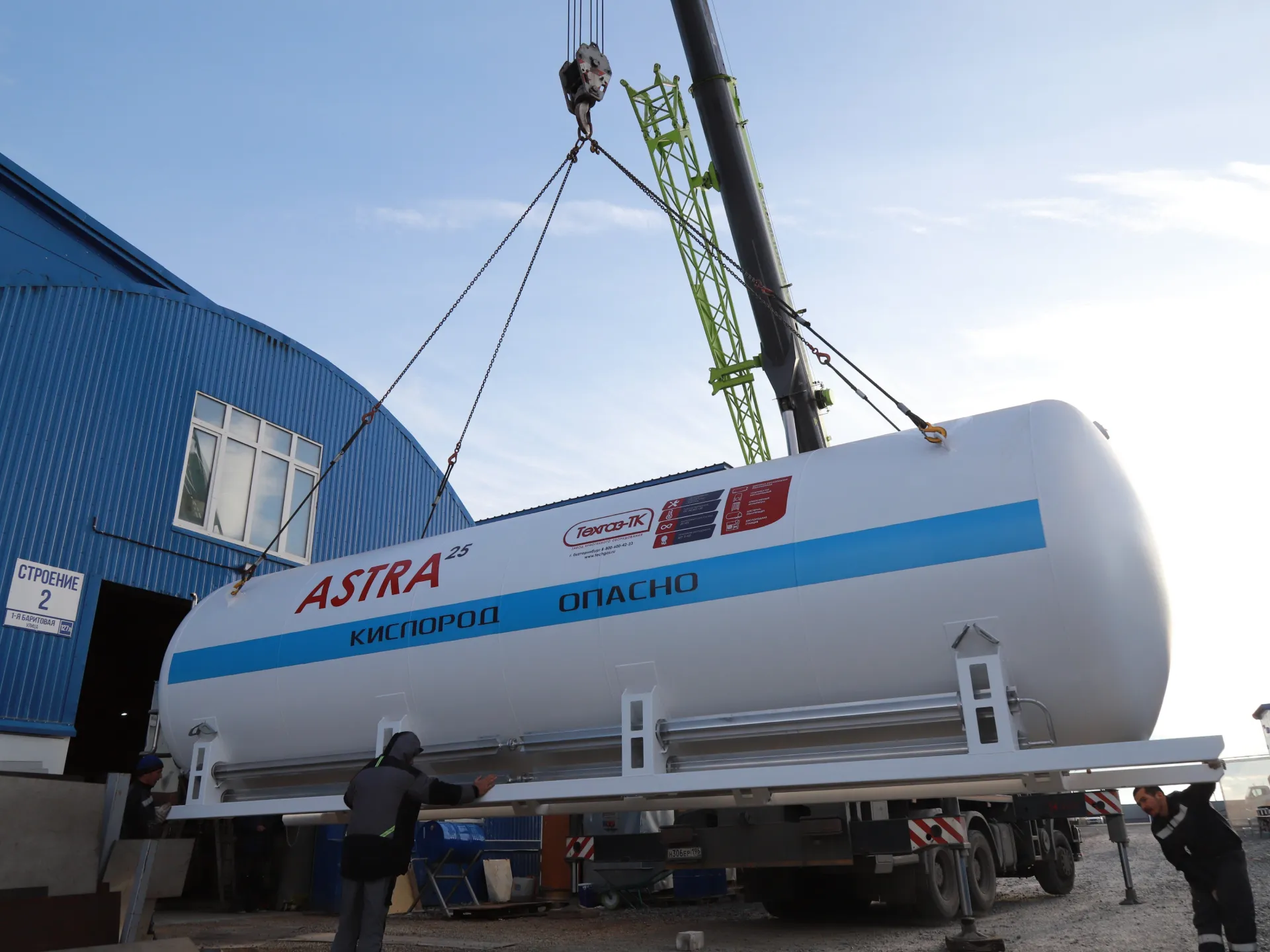

ЦТК-25 серии ASTRA — это криогенные цистерны объемом 25 м³ и рабочим давлением от 0,25 до 0,4 МПа. Они предназначены для хранения, транспортировки и перекачки в другие резервуары сжиженных газов: кислорода, аргона и азота. Криогенные емкости ЦТК-25 широко применяются в качестве хранилищ, входящих в состав газификационных установок. Регистрация криоцистерн в Ростехнадзоре не требуется.

Цистерна транспортная криогенная ASTRA представляет собой сосуд из нержавеющей стали с вакуумно-перлитной или экранно-вакуумной изоляцией в кожухе из низколегированной стали. ЦТК-25 оснащена опорами, фиксирующими стяжками, волнорезами, системой трубопроводов, запорно-предохранительной арматурой, контрольно-измерительными приборами и арматурным шкафом.

ЦТК-25 ASTRA используются для наполнения баллонов газообразными продуктами в составе газификационных установок ARIA, а также для снабжения медицинских учреждений чистыми газами. Кроме того, резервуары применяются в производственных процессах различных отраслей промышленности: химической, металлургической, электротехнической и других.

Криогенные емкости ASTRA основываются на конструктивных принципах моделей серий ЦТК и ТРЖК, сочетая надежность испытанных советских технологий хранения криопродуктов и современные инженерные стандарты Европы. Среди главных достоинств:

  1. Высокая ударопрочность: кожух из стали марки 09Г2С обеспечивает отличную стойкость к механическим повреждениям, сохраняя вакуумное уплотнение без частого техобслуживания.
  2. Надежность компонентов: импортная арматура гарантирует устойчивую работу в течение всего срока службы резервуара.
  3. Высокая скорость: процессы заполнения и опорожнения при давлении 0,4 МПа проходят почти в два раза быстрее.
  4. Антикоррозийная защита: нижняя часть корпуса покрыта защитным слоем от коррозии, что продлевает срок службы оборудования.
  5. Экономичность: вакуумная изоляция снижает коэффициент испарения газа на 25% по сравнению с предыдущими моделями, а алюминиевый испаритель с профилем «снежинка» минимизирует потери при опустошении.

ЦТК-25 не надо регистрировать в органах Ростехнадзора. Дело в том, что сосуды для хранения или транспортирования сжиженных газов, которые периодически находятся под давлением при опорожнении не подлежат учету. Это позволяет владельцам изделий, в соответствии с частью 223, пунктом «е», «Правил промышленной безопасности при использовании оборудования, работающего под избыточным давлением», не регистрировать Опасный Производственный Объект, либо не делать проект технического перевооружения.

По запросу заказчика ASTRA-25 может быть изготовлена в вертикальном исполнении, что особенно актуально для установки изделия в ограниченных пространствах. Кроме того, при вертикальном исполнении у цистерны будет небольшое зеркало испарения. Оно напрямую влияет на скорость испарения криогенного продукта в резервуаре — чем меньше площадь поверхности зеркала, тем медленнее происходит естественный процесс испарения.

Криогенные резервуары ASTRA соответствуют требованиям Технического регламента Таможенного союза ТР ТС 032/2013.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

Устройство криогенного газификатора ГХК VISTA вертикального исполнения

— Наружный кожух

Сделан из низколегированной стали марки 09Г2С толщиной от 6 до 10 мм. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 5 до 12 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надёжно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Система боковых подвесов

Круговое крепление трубопроводов внутри межстенного пространства, страхующее обвязку от повреждений.

— Монтажные петли

Предназначены для транпортировки и перемещения газификатора.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

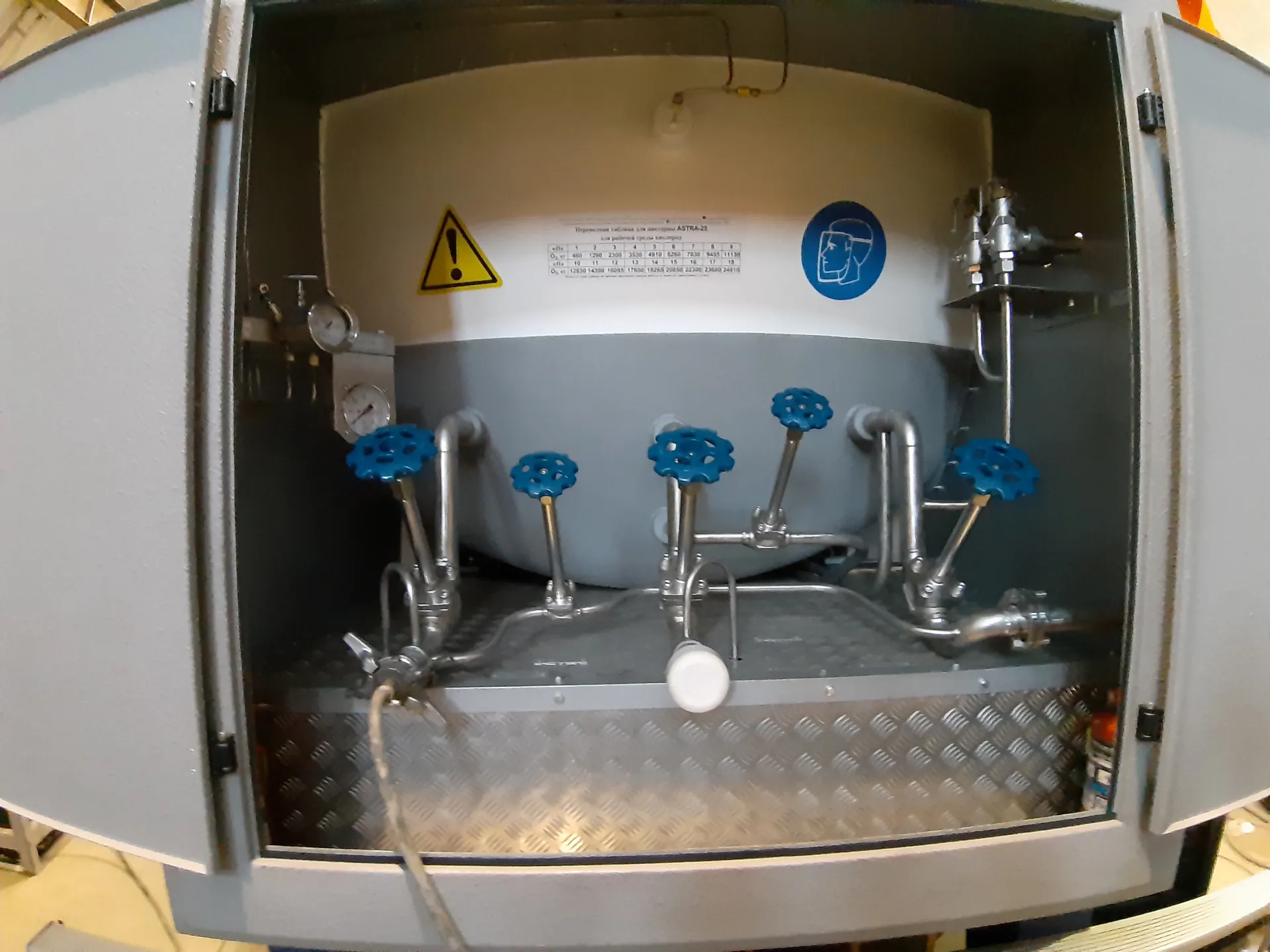

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.
ГХК вертикальный
ГХК вертикальный крышка

— Наружный кожух

Сделан из низколегированной стали марки 09Г2С толщиной от 6 до 10 мм. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 5 до 12 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надёжно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Система боковых подвесов

Круговое крепление трубопроводов внутри межстенного пространства, страхующее обвязку от повреждений.

— Монтажные петли

Предназначены для транпортировки и перемещения газификатора.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.
Оператор открывает 2 вентиля: подъема давления и выдачи
Принцип работы ЦТК
Этап 01/04
Оператор открывает 2 вентиля: подъема давления и выдачи. Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды.
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу
Принцип работы ЦТК
Этап 02/04
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу в верхнюю часть внутреннего сосуда.
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка
Принцип работы ЦТК
Этап 03/04
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ.
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ
Принцип работы ЦТК
Этап 04/04
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ через трубопровод наполнения-выдачи к потребителю.

Технические характеристики транспортных цистерн ASTRA на опорах

Модель цистерны

Объём, м³

Тип изоляции

Масса порожняя, кг

Вместимость жидкого кислорода, кг

Вместимость жидкого аргона, кг

Вместимость жидкого азота, кг

Габариты Д×Ш×В, мм

Отзыв компании ООО «Фирма «ХОРСТ»

«Компанией ООО “Техгаз-ТК“ была выполнена поставка цистерн транспортных криогенных ASTRA-8. Оборудование поставлено в полном объеме и соответствует требованиям технического задания. Приборы контроля жидкости и давления работают исправно, вентили не протекают. Также радует работа испарителей подъема давления.

Хотим отметить, что сотрудники этой компании всегда работают оперативно, качественно внимательно прислушивaются к требованиям Заказчика.

Компания ООО “Техгаз-ТК“ обладает высококвалифицированными кадрами
и современным инженерным оснащением».

Варианты исполнения

Цистерна транспортная криогенная на опорах

Объем:
0,5–30 м³
Давление:
0,25–0,4 МПа

Цистерна криогенная на базе полуприцепа

Объем:
15–38 м³
Давление:
0,25–0,4 МПа

Цистерна криогенная контейнерного исполнения

Объем:
10–30 м³
Давление:
0,25–0,4 МПа

Последние реализованные проекты

Ознакомьтесь с последними реализованными проектами завода «Техгаз-ТК» — мы успешно выполняем типовые и нестандартные задачи заказчиков.

Углекислотный резервуар РДХ-2
ГХК-10
ГХК-1,8
ЦТК ASTRA-15
газовые моноблоки
Гелиос СПГ
ЦТК-26
Криогенная полуприцеп-цистерна для поставщика промышленных газов

Преимущества «Техгаз-ТК»

Оптимальные сроки поставок
В наличии есть готовая продукция, а неснижаемые запасы позволяют быстро запустить производство
Компетенции профессионалов
Наши сварщики проходят обучение и сертификацию НАКС, согласно требованиям Ростехнадзора
Широкая география поставок
Поставляем продукцию в любой регион России, в страны-участники СНГ, а также дальнее зарубежье
Индивидуальный подход
Выполняем типовые и нестандартные задачи клиентов. Всегда остаёмся на связи
Гарантия и сервис
Мы предоставляем гарантию 2 года на все криогенное оборудование собственного производства
Высокое качество изделий
Каждое оборудование проходит 21 этап проверки, включая рентгенографический контроль

Полезная информация

— Грузовые автомобили для транспортировки

Криогенную транспортную цистерну можно перевозить с помощью бортового автомобиля, оборудованного согласно требованиям ДОПОГ. Это означает, что автомобиль должен быть оборудован:

  • устройством ограничения скорости,
  • установкой главного выключателя аккумуляторной батареи,
  • светодиодным маяком,
  • тахографом,
  • набором ADR,
  • рамкой для информационной таблички,
  • огнетушителем.

Выбор автомобиля для транспортировки цистерны зависит от ее объема и габаритов. Например, подходящими по габаритам и грузоподъемности считаются следующие варианты. ASTRA-1.6 — Газон NEXT; (C41R13, ASTRA-5 — КАМАЗ 43253-60-10-69, МАЗ-5340С5-8570-005; ASTRA-8 — МАЗ-6312С5-8521-015; ASTRA-10 — МАЗ-6312С5-8521-015/

— Скорость заполнения и опорожнения

14 кг/мин – со штуцером Ду = 20 мм; 90 кг/мин – со штуцером Ду = 40 мм. Среднее время заполнения криогенной цистерны жидким газом: 40 минут для цистерны объемом 3 м³, 50 минут для цистерны объемом 5 м³, 60 минут для цистерны объемом 8 м³.

— Климатические условия эксплуатации

Криогенные цистерны ASTRA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60...+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

— Отличия оборудования “Техгаз-ТК” от подделки

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

  • наименование предприятия-изготовителя,
  • наименование оборудования,
  • марку стали,
  • номер плавки стали,
  • заводской номер изделия.

— Отличие новой цистерны от восстановленной

На рынке криогеники недобросовестные продавцы периодически предлагают купить восстановленную цистерну под видом новой. Распознать обман можно простым способом — поднесите к корпусу криогенной цистерны обычный магнит: если «примагнитится», то ваше оборудование с 90% вероятностью является новым. Дело в том, что корпусы советских криогенных цистерн типа ЦТК делали из алюминия, а вот кожух новых транспортных емкостей произведен исключительно из стали.

— Скорость испарения криопродукта

Чтобы кислород, азот или аргон оставались в жидком виде, их необходимо постоянно поддерживать при низких температурах, ведь даже при кратковременном нагреве газ может начать испаряться. Тем не менее, небольшие и допустимые потери газа будут происходить в любом случае, а зависеть они будут от температуры окружающей среды и объема криогенной цистерны. Так, допустимые потери различных газов при t 20 °C составят: ASTRA-1 — 0,62 азот, кг/час, 0,63 кислород, кг/час; ASTRA-3 — 0,52 азот, кг/час, 0,64 аргон кг/час, 0,49 кислород, кг/час. ASTRA-5 — 1,5 азот, кг/час, 2,05 аргон кг/час, 1,35 кислород, кг/час. ASTRA-8 — 1,38 азот, кг/час, 2,5 аргон кг/час, 1,7 кислород, кг/час.

Криогенную транспортную цистерну можно перевозить с помощью бортового автомобиля, оборудованного согласно требованиям ДОПОГ. Это означает, что автомобиль должен быть оборудован:

  • устройством ограничения скорости,
    • установкой главного выключателя аккумуляторной батареи,
    • светодиодным маяком,
    • тахографом,
    • набором ADR,
    • рамкой для информационной таблички,
    • огнетушителем.

Выбор автомобиля для транспортировки цистерны зависит от ее объема и габаритов. Например, подходящими по габаритам и грузоподъемности считаются следующие варианты:



Заводская марка/объем м³

Марка наиболее подходящего бортового автомобиля для транспортировки

ASTRA-1.6

Газон NEXT (C41R13)

ASTRA-5

КАМАЗ 43253-60-10-69, МАЗ-5340С5-8570-005

ASTRA-8

МАЗ-6312С5-8521-015

ASTRA-10

МАЗ-6312С5-8521-015

Перелив жидкости из цистерны осуществляется с помощью испарителей подъема давления, расположенных внизу криогенного резервуара.

Так как криогенные транспортные цистерны перевозят по дорогам общего пользования, то их конструкция должна соответствовать международным требованиям к перевозке опасных грузов (ДОПОГ).

Время подъема давления в цистерне при стандартных условиях составляет не более 14 мин. Темп выдачи жидкого газа из цистерны, заполненной сжиженным кислородом, как правило, не менее:

14 кг/мин – со штуцером Ду = 20 мм.

90 кг/мин – со штуцером Ду = 40 мм



Среднее время заполнения криогенной цистерны жидким газом:

40 минут для цистерны объемом 3 м³

50 минут для цистерны объемом 5 м³

60 минут для цистерны объемом 8 м³

Криогенные цистерны ASTRA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60…+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

  • наименование предприятия-изготовителя,
  • наименование оборудования,
  • марку стали,
  • номер плавки стали,
  • заводской номер изделия.

На рынке криогеники недобросовестные продавцы периодически предлагают купить восстановленную цистерну под видом новой. Распознать обман можно простым способом — поднесите к корпусу криогенной цистерны обычный магнит: если «примагнитится», то ваше оборудование с 90% вероятностью является новым. Дело в том, что корпусы советских криогенных цистерн типа ЦТК делали из алюминия, а вот кожух новых транспортных емкостей произведен исключительно из стали.

Чтобы кислород, азот или аргон оставались в жидком виде, их необходимо постоянно поддерживать при низких температурах, ведь даже при кратковременном нагреве газ может начать испаряться. Тем не менее, небольшие и допустимые потери газа будут происходить в любом случае, а зависеть они будут от температуры окружающей среды и объема криогенной цистерны. Так, допустимые потери различных газов при t 20 °C составят:



Объем транспортной цистерны

азот, кг/час

аргон, кг/час

кислород, кг/час

ASTRA-1

0,62

0,63

ASTRA-3

0,52

0,64

0,49

ASTRA-5

1,5

2,05

1,35

ASTRA-8

1,38

2,5

1,7

Остались вопросы или вы хотите получить больше информации? Получить консультацию
