ГХК-0,5 серии VISTA

ГХК-0,5 серии VISTA

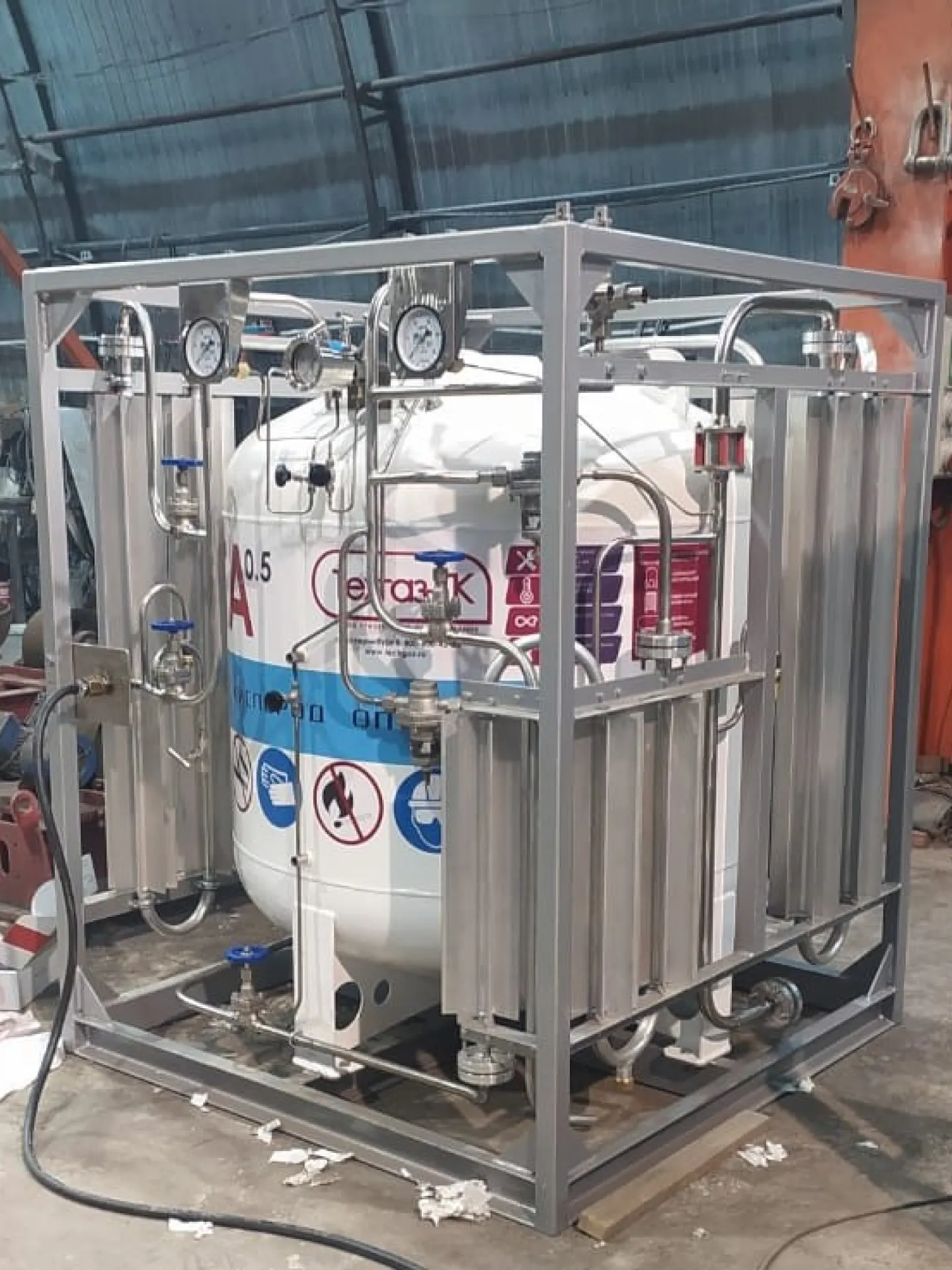

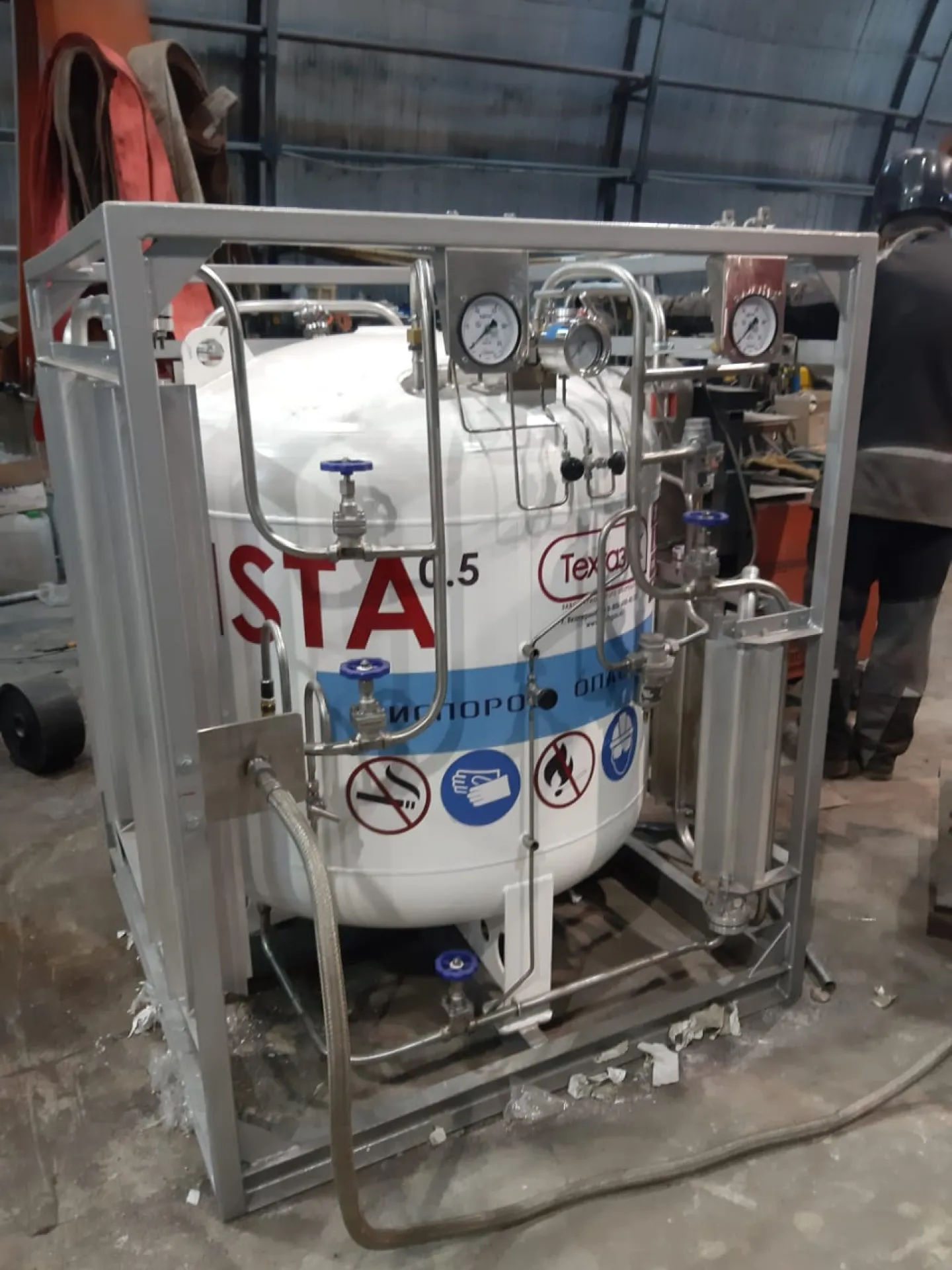

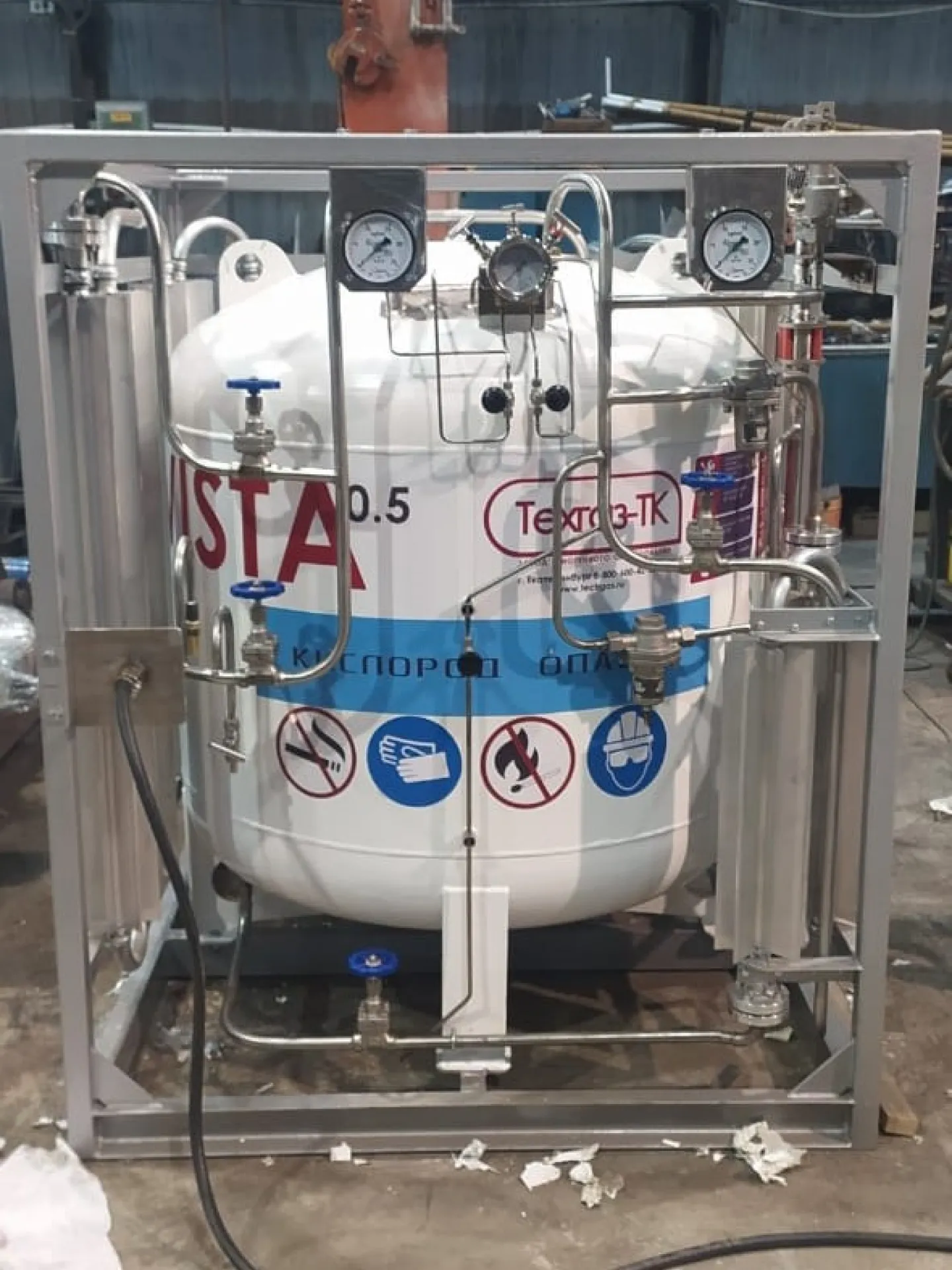

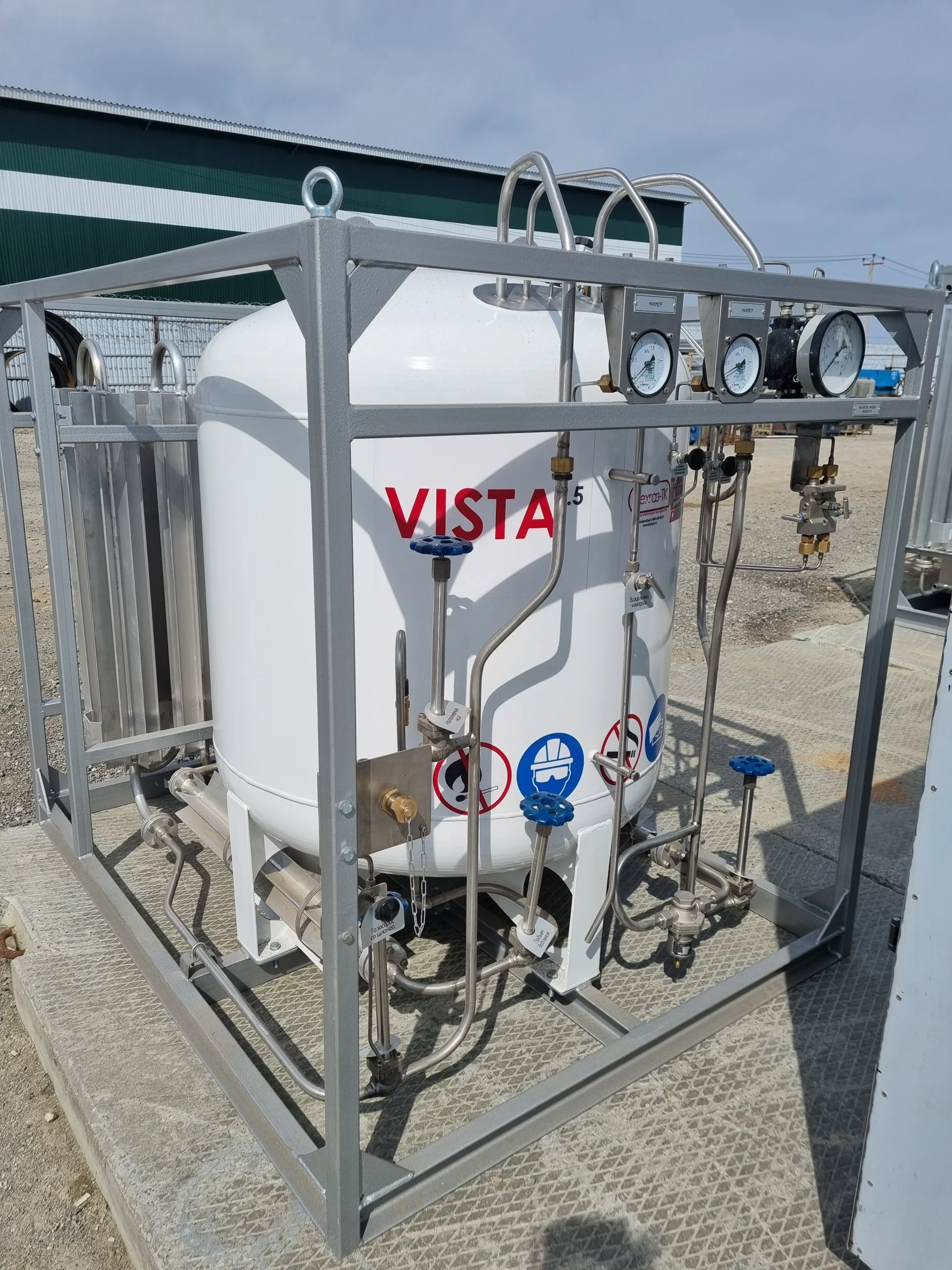

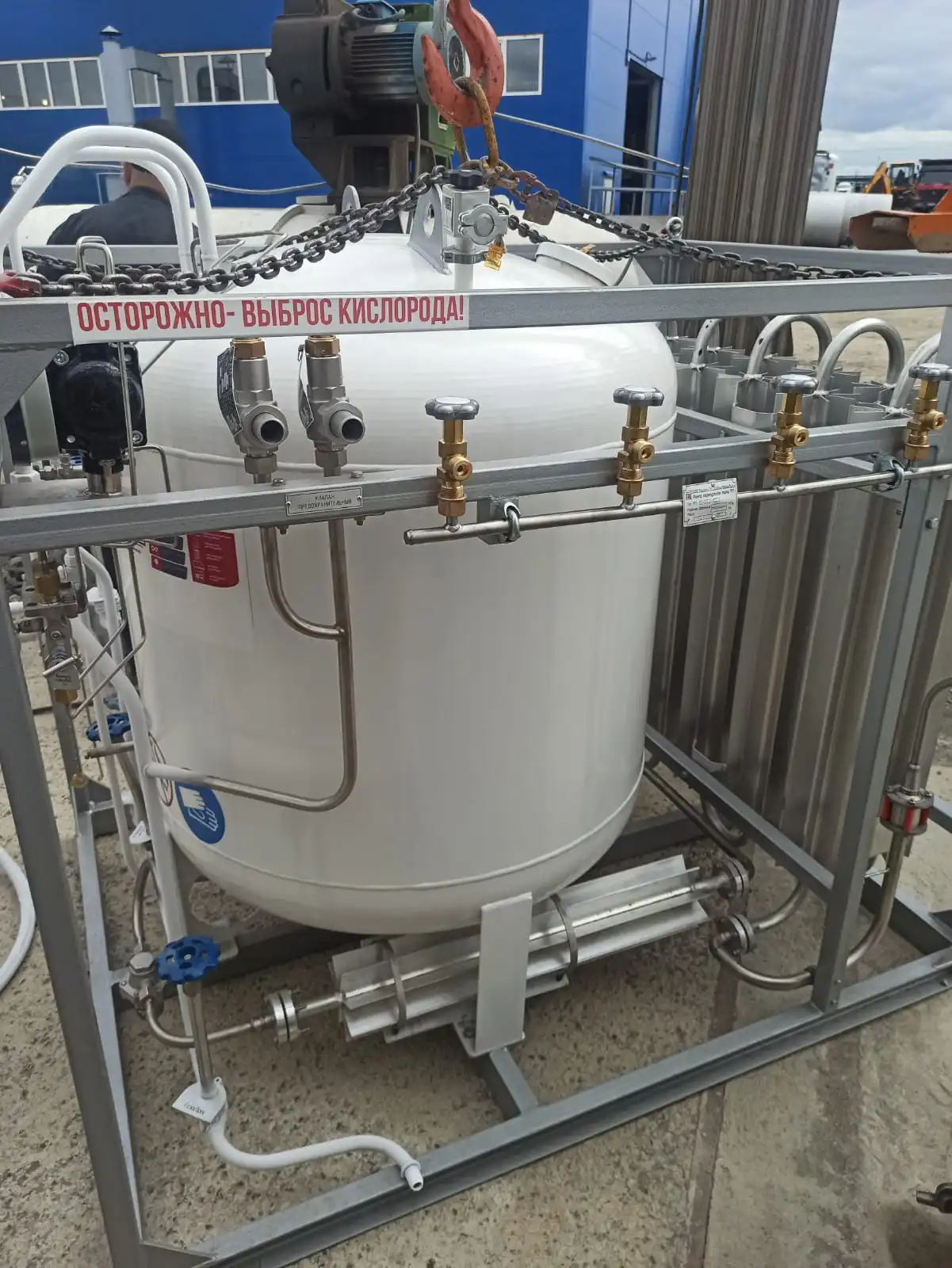

ГХК-0,5 серии VISTA — это компактный холодный криогенный газификатор объёмом 0,5 м³ с рабочим давлением от 0,8 до 3,5 МПа. Он предназначен для преобразования сжиженных криогенных газов, таких как кислород, азот и аргон, в газообразное состояние. Устройство может функционировать как в стационарных условиях, так и быть транспортировано любым видом транспорта для оперативной доставки и подачи газа потребителю. Криогенный резервуар работает автономно, без необходимости подключения к электрической сети.

ГХК-0,5 серии VISTA представляет собой криогенный сосуд из нержавеющей стали с экранно-вакуумной многослойной изоляцией в кожухе из низколегированной стали. Резервуар помещен в силовую раму-каркас, на которой смонтирован внешний продукционный испаритель серии «Гелиос». Газификатор оборудован запорной, предохранительной и регулирующей арматурой.

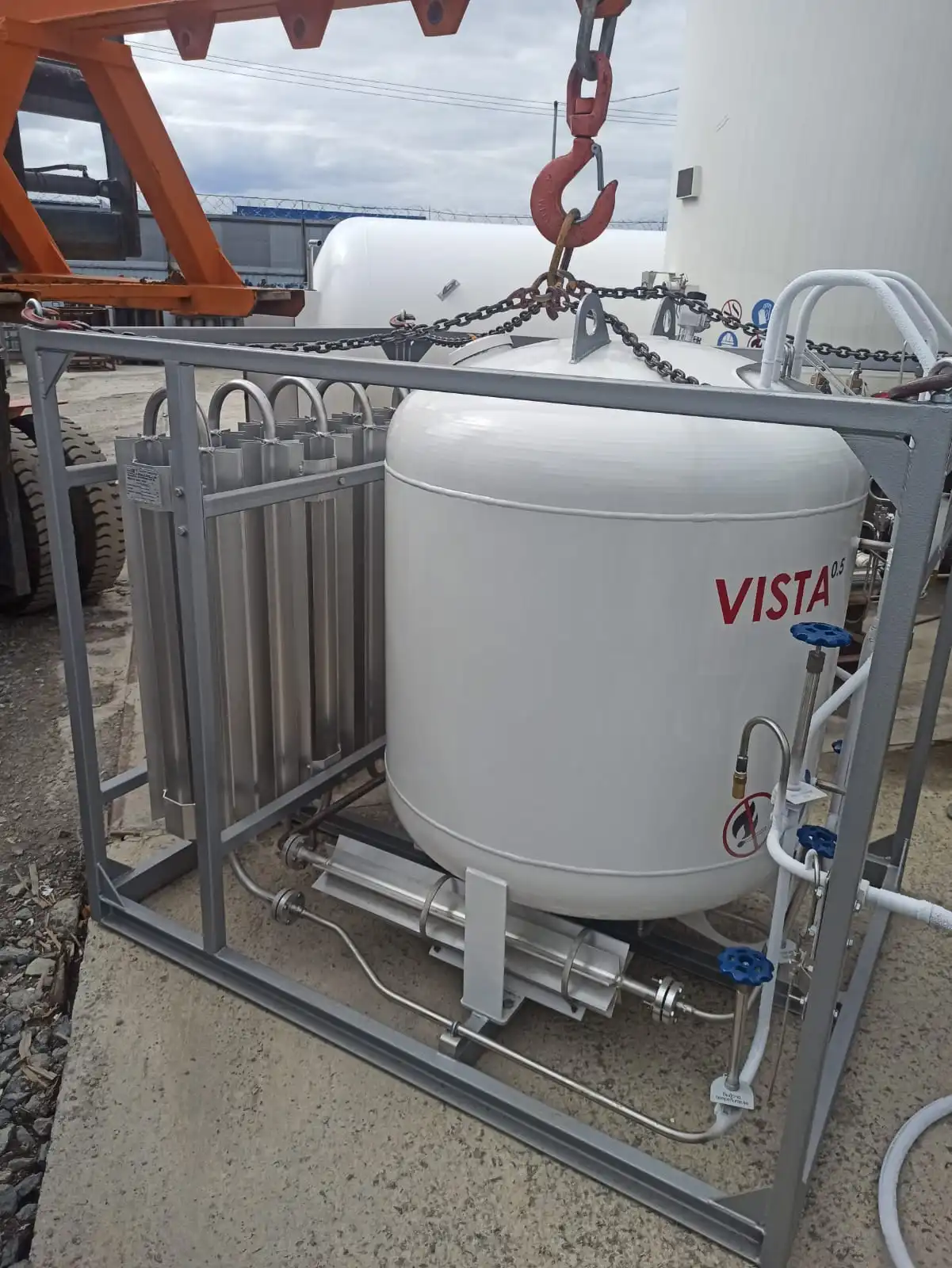

Газификатор малого объема VISTA-0,5 может перевозиться на бортовых автомобилях с ДОПОГ для оперативной доставки и газификации сжиженных продуктов разделения воздуха. Например, если необходимо доставить на удаленный участок тонну кислорода и подать его под давлением на 5 резаков для резки металлоконструкций.

Значимое преимущество газификатора малого объема VISTA-0,5, в сравнении с ГХК большого объема — отсутствие необходимости ставить криогенный резервуар на учет в Ростехнадзоре. Однако для этого газификатор должен соответствовать двум условиям:

  1. В качестве рабочей среды должен использоваться азот или аргон. Газификаторы с кислородом обязательно подлежат регистрации.
  2. Произведение объема (м³) на давление (МПа) газификатора должно быть меньше 1. Пример: газификатор с объемом 0,5 м³ и давлением 1,6 МПа регистрировать не нужно (0,5×1,6=0,8<1). А вот ГХК с объемом 0,9 м³ и давлением 1,6 МПа придется ставить на учет (0,9×1,6=1,44>1).

Основная область применения газификатора малого объема VISTA-0,5 — машиностроительные производства, а также предприятия, занимающиеся вторичной переработкой металла, где используется лазерная и газоплазменная резка. Также газификаторы активно применяются в медицинских и лечебно-профилактических учреждениях как источник кислородоснабжения — отличная альтернатива газо-баллонным рампам.

Газификаторы холодные криогенные типа ГХК заводской марки VISTA сертифицированы на соответствие ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

Устройство криогенного газификатора ГХК VISTA малого объема

— Защитный каркас

Сделан из стальной сварной трубы толщиной от 3 до 4 мм. Каркас оснащен 4-мя подъемными проушинами для удобства перемещения и транспортировки газификатора.

— Наружный кожух

Изготовлен из низколегированной стали марки 09Г2С толщиной 6 мм. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

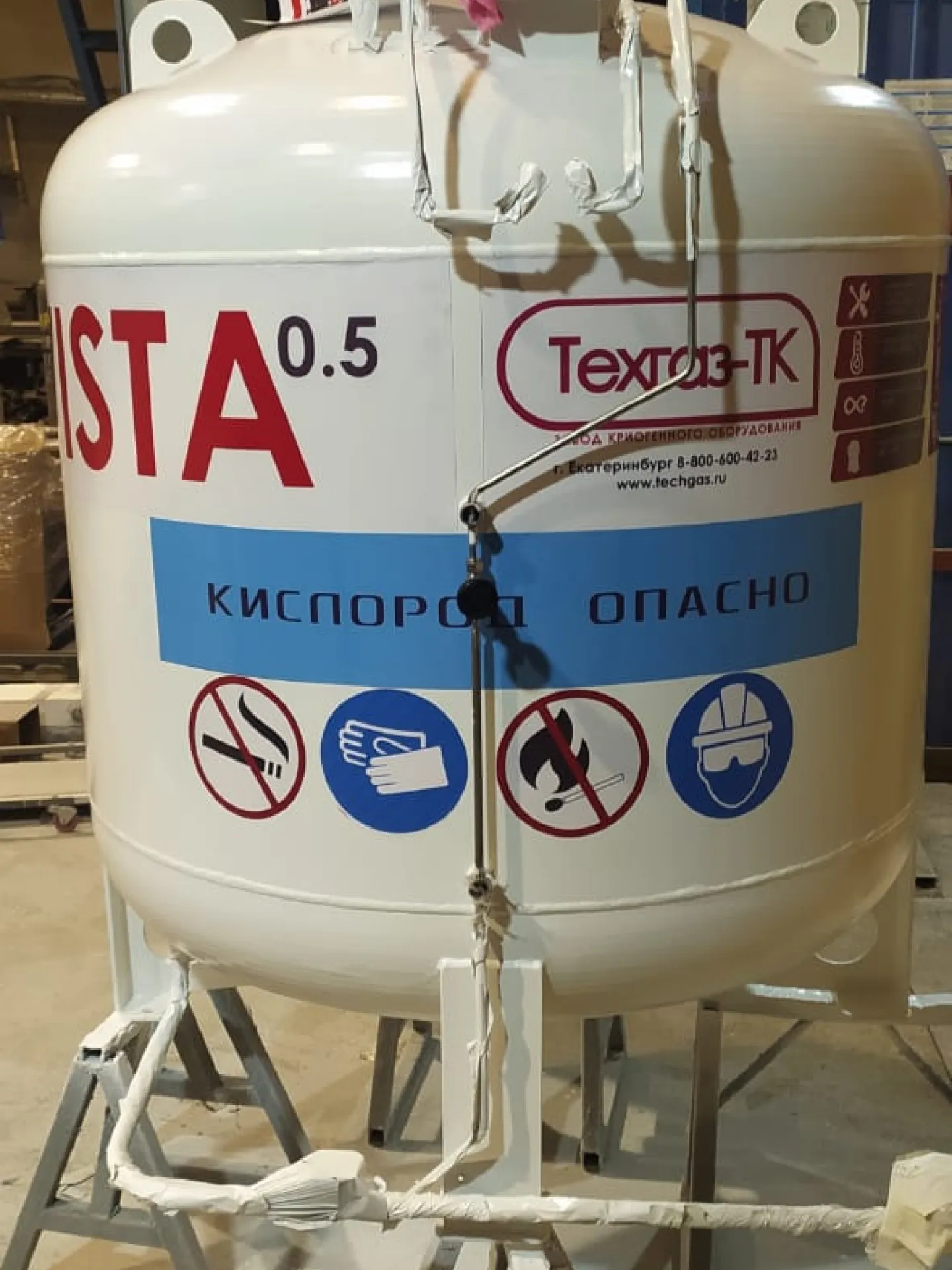

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 3 до 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Транспортные газификаторы малого объема выпускаются только с экранно-вакуумной изоляцией.

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надежно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Продукционный атмосферный испаритель

Испаритель серии «Гелиос» монтируется на раме металлического каркаса. При необходимости его можно заменить или отремонтировать.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.
VISTA-0.9 малого объема Устройство ГХК VISTA транспорт
VISTA-0.9 малого объема крышка Устройство ГХК VISTA транспорт

— Защитный каркас

Сделан из стальной сварной трубы толщиной от 3 до 4 мм. Каркас оснащен 4-мя подъемными проушинами для удобства перемещения и транспортировки газификатора.

— Наружний кожух

Изготовлен из низколегированной стали марки 09Г2С толщиной 6 мм. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 3 до 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Транспортные газификаторы малого объема выпускаются только с экранно-вакуумной изоляцией.

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надёжно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Продукционный атмосферный испаритель

Испаритель серии «Гелиос» монтируется на раме металлического каркаса. При необходимости его можно заменить или отремонтировать.

— Испаритель подъёма давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.
Оператор открывает вентиль подъема давления.
Принцип работы ГХК
Этап 01/04
Оператор открывает вентиль подъема давления. Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды и идет дальше — к регулятору давления.
Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.
Принцип работы ГХК
Этап 02/04
Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.
Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод, идущий к продукционному испарителю.
Принцип работы ГХК
Этап 03/04
Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод, идущий к продукционному испарителю.
Криогенная жидкость поступает в продукционный атмосферный испаритель.
Принцип работы ГХК
Этап 04/04
Криогенная жидкость поступает в продукционный атмосферный испаритель. Там она газифицируется без использования внешних источников энергии, после чего газообразный продукт поступает на потребителя.

Характеристики газификаторов VISTA малого объёма

Модель газификатора

Объём, м³

Тип изоляции

Масса порожняя, кг

Производительность, нм³/час

Вместимость жидкого кислорода, кг

Вместимость жидкого аргона, кг

Вместимость жидкого азота, кг

Габариты Д×Ш×В, мм

Отзыв ГУЗ СО «Балашовская РБ»

«Компания ООО “Техгаз-ТК“ осуществила разработку рабочей документации на установку кислородно-газификационной станции и проектирование внутренних сетей в ГУЗ СО “Балашовская РБ“.
ООО “Техгаз-ТК“ выполнила в полном объеме все договорные обязательства и показала себя с лучшей стороны. Отмечаем полноту выполнения технического задания на разработку проекта. Высокое качество, а также индивидуальный подход и оперативное решение всех вопросов.
ООО “Техгаз-ТК“ зарекомендовало себя как стратегически надежный партнер, что дает полное основание продолжать сотрудничество с ООО “Техгаз-ТК“ в дальнейшем».

Варианты исполнения

Стационарное вертикальное исполнение

Объем:
2–100 м³
Давление:
0,8–3,5 МПа
Тип изоляции:
ВПИ или ЭВИ

Горизонтальное исполнение в контейнере

Объем:
3–60 м³
Давление:
0,8–3,5 МПа
Тип изоляции:
ВПИ или ЭВИ

Транспортное исполнение малого объема

Объем:
0,5–1,8 м³
Давление:
0,8–3,5 МПа
Тип изоляции:
ЭВИ

Последние реализованные проекты

Ознакомьтесь с последними реализованными проектами завода «Техгаз-ТК» — мы успешно выполняем типовые и нестандартные задачи заказчиков.

Углекислотный резервуар РДХ-2
ГХК-10
ГХК-1,8
ЦТК ASTRA-15
газовые моноблоки
Гелиос СПГ
ЦТК-26
Криогенная полуприцеп-цистерна для поставщика промышленных газов

Преимущества «Техгаз-ТК»

Оптимальные сроки поставок
В наличии есть готовая продукция, а неснижаемые запасы позволяют быстро запустить производство
Компетенции профессионалов
Наши сварщики проходят обучение и сертификацию НАКС, согласно требованиям Ростехнадзора
Широкая география поставок
Поставляем продукцию в любой регион России, в страны-участники СНГ, а также дальнее зарубежье
Индивидуальный подход
Выполняем типовые и нестандартные задачи клиентов. Всегда остаёмся на связи
Гарантия и сервис
Мы предоставляем гарантию 2 года на все криогенное оборудование собственного производства
Высокое качество изделий
Каждое оборудование проходит 21 этап проверки, включая рентгенографический контроль

Полезная информация

— Установка газификатора снаружи помещения

Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60...+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

— Установка газификатора внутри помещения

Установка и эксплуатация газификаторов допустима в помещениях, однако с некоторыми ограничениями и при условии, что все обоснования такого расположения будут обозначены в проекте. В таком случае ГХК могут работать: а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов; б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.

— Требования к площадке под газификатор

Для криогенного газификатора VISTA потребуется оборудовать площадку, основанием для которой может служить бетонная плита. По периметру площадки желательно установить ограждение, например, из металлической сетки. Кроме того, к площадке должен быть организован удобный подъезд для автозаправщика.

— Глубина вакуума газификатора

Нормальным считается глубина вакуума для криогенного газификатора с порошково-вакуумной изоляцией на уровне 200-250 Па (согласно справочнику ЦИНТИхимнефтемаш издательство Москва 1985 г.). Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.

— Отличия оборудования “Техгаз-ТК” от подделки

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

  • наименование предприятия-изготовителя,
  • наименование оборудования,
  • марку стали,
  • номер плавки стали;
  • заводской номер изделия.

Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60…+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

Установка и эксплуатация газификаторов допустима в помещениях, однако с некоторыми ограничениями и при условии, что все обоснования такого расположения будут обозначены в проекте. В таком случае ГХК могут работать:

а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов;

б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.

Для криогенного газификатора VISTA потребуется оборудовать площадку, основанием для которой может служить бетонная плита. По периметру площадки желательно установить ограждение, например, из металлической сетки. Кроме того, к площадке должен быть организован удобный подъезд для автозаправщика.

Нормальным считается глубина вакуума для криогенного газификатора с порошково-вакуумной изоляцией на уровне 200-250 Па (согласно справочнику ЦИНТИхимнефтемаш издательство Москва 1985 г.).

Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

  • наименование предприятия-изготовителя,
  • наименование оборудования,
  • марку стали,
  • номер плавки стали;
  • заводской номер изделия.
