ГХК-6 горизонтальный серии VISTA

ГХК-6 горизонтальный серии VISTA

ГХК-6 серии VISTA горизонтального исполнения — это холодный криогенный газификатор объемом 6 м³ и рабочим давлением от 0,8 до 3,5 МПа. Они газифицируют сжиженные азот, аргон и кислород. Могут работать как стационарно, так и перевозиться транспортом для доставки и выдачи потребителю газообразного продукта. Работают без использования электроэнергии. Изготавливаются в каркасе в размерах стандартных морских контейнеров, либо без каркаса на типовых опорах.

Холодный криогенный газификатор горизонтального исполнения VISTA представляет собой сосуд из нержавеющей стали с вакуумно-перлитной или экранно-вакуумной изоляцией, заключенный в кожух из низколегированной стали. Газификатор оснащён запорной, предохранительной и регулирующей арматурой.

В зависимости от технического задания заказчика горизонтальный газификатор может быть оснащен арматурным шкафом и изготовлен в одном из 2-х вариантов исполнения:

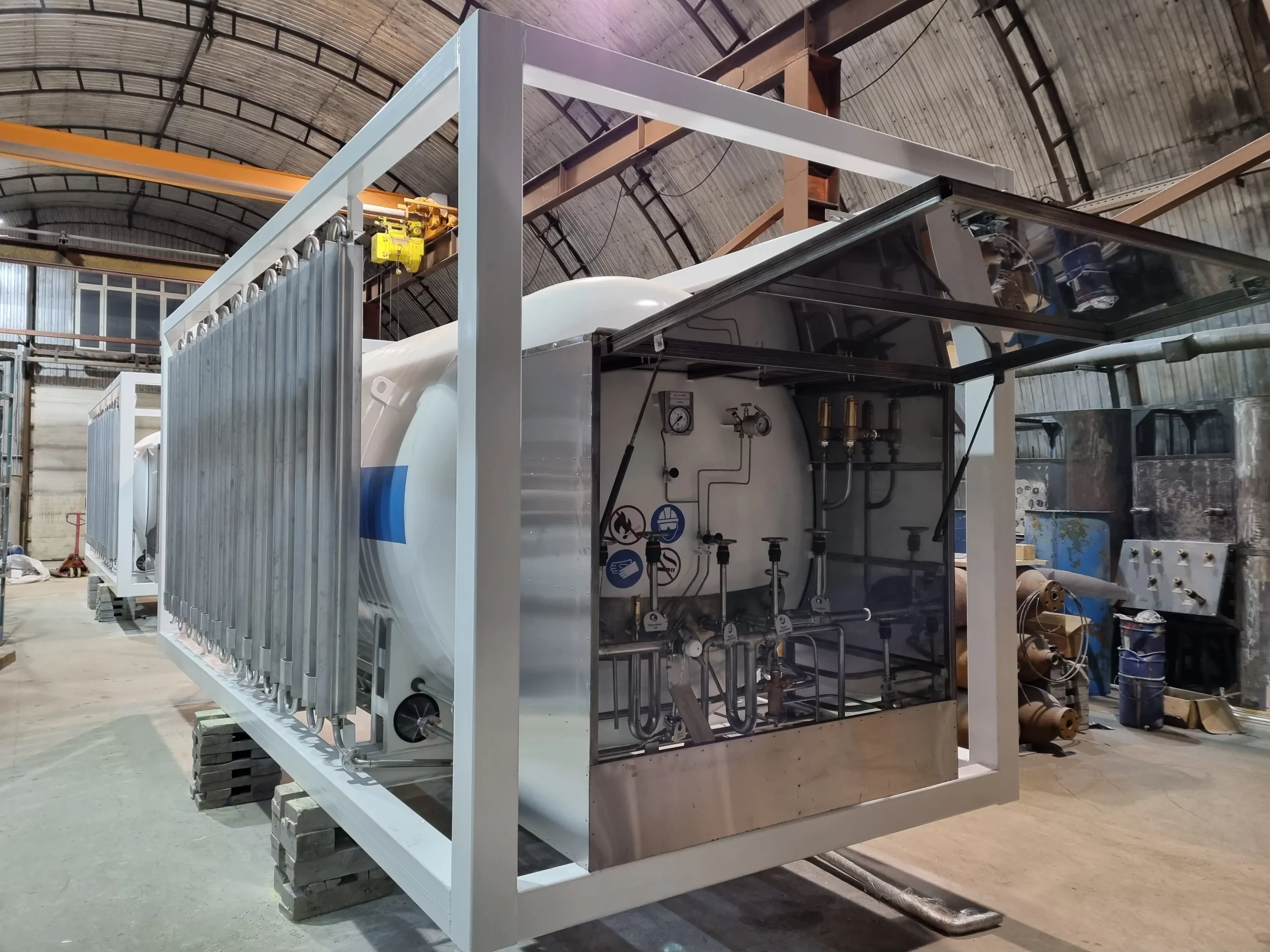

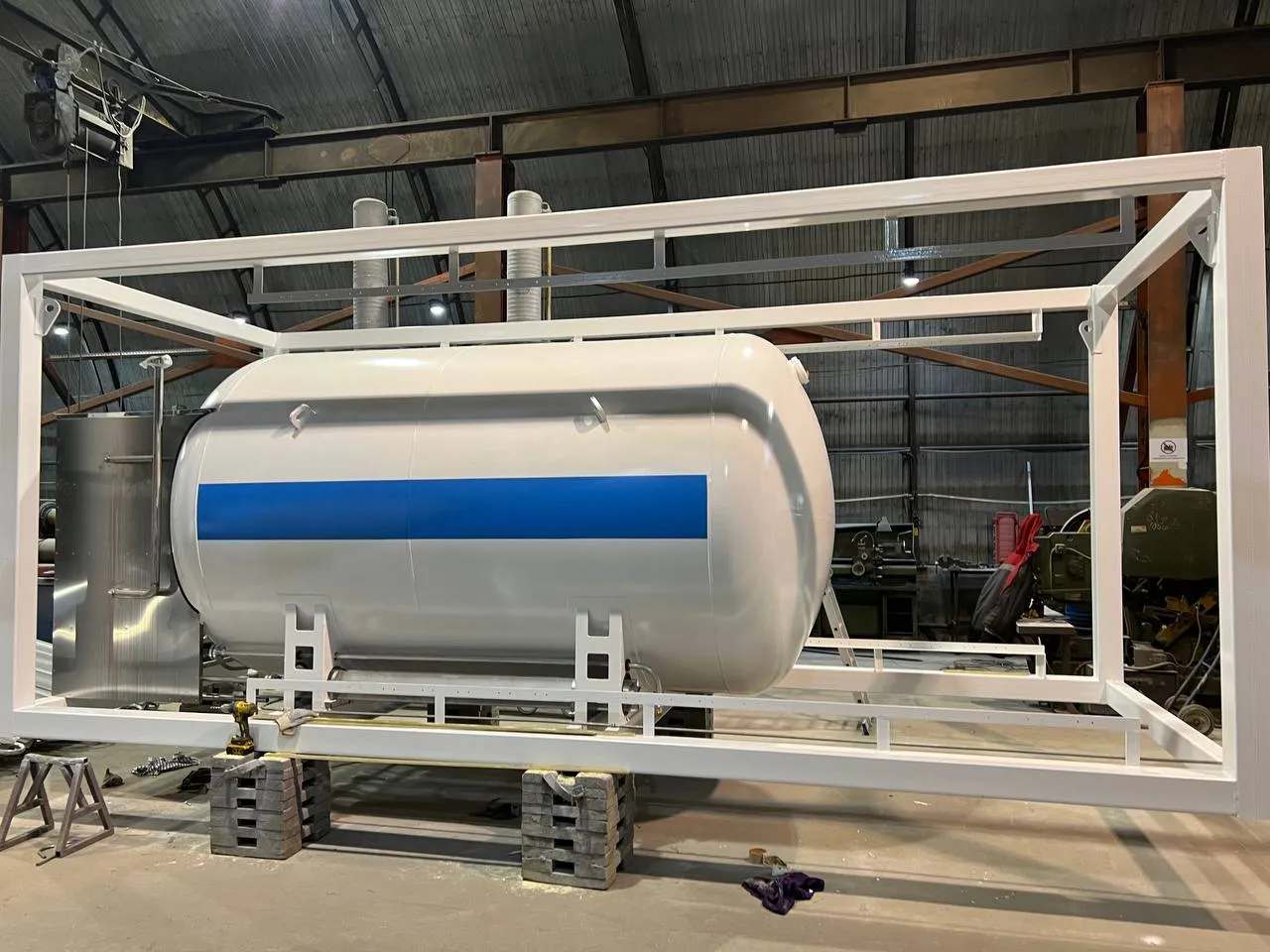

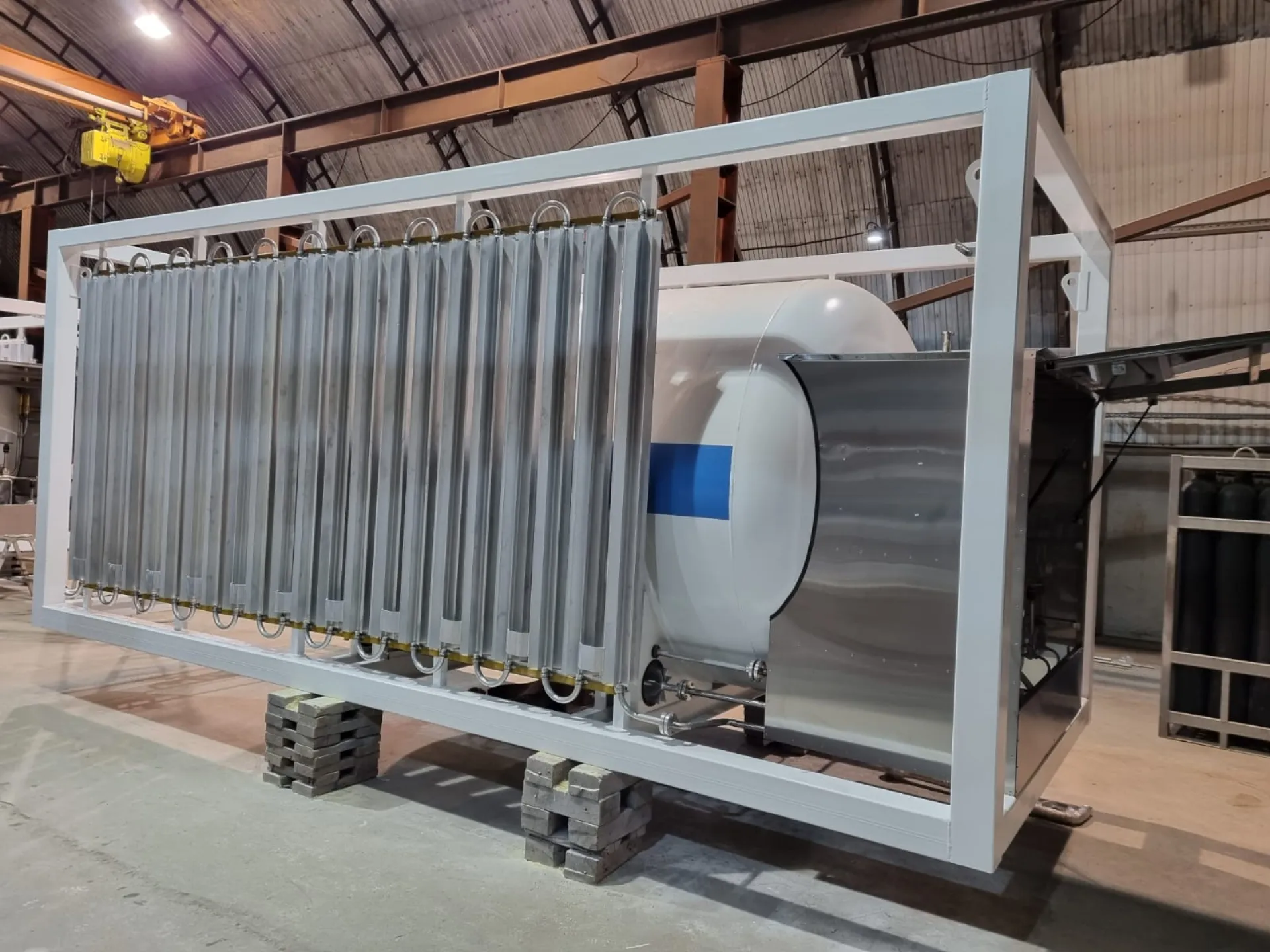

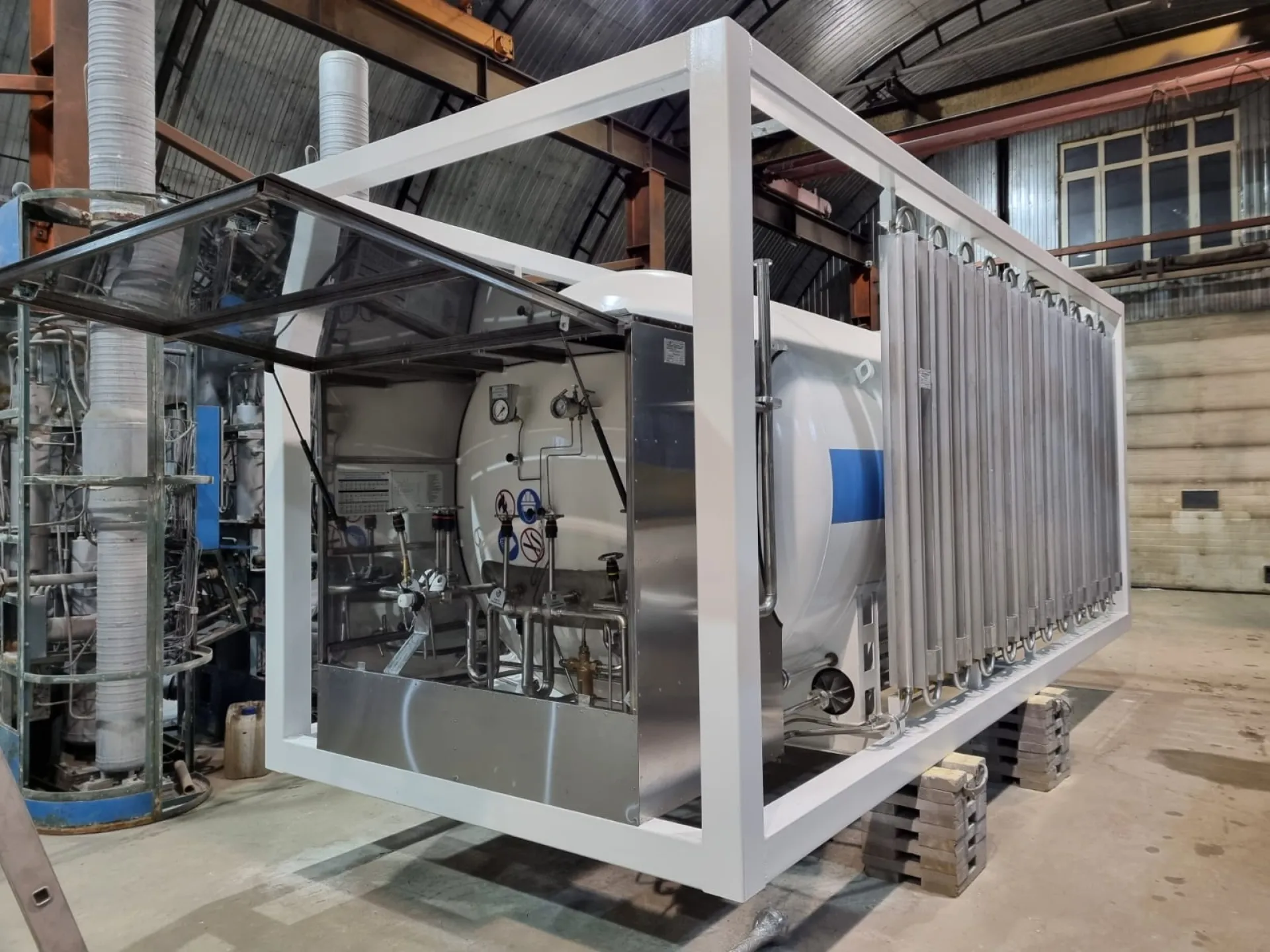

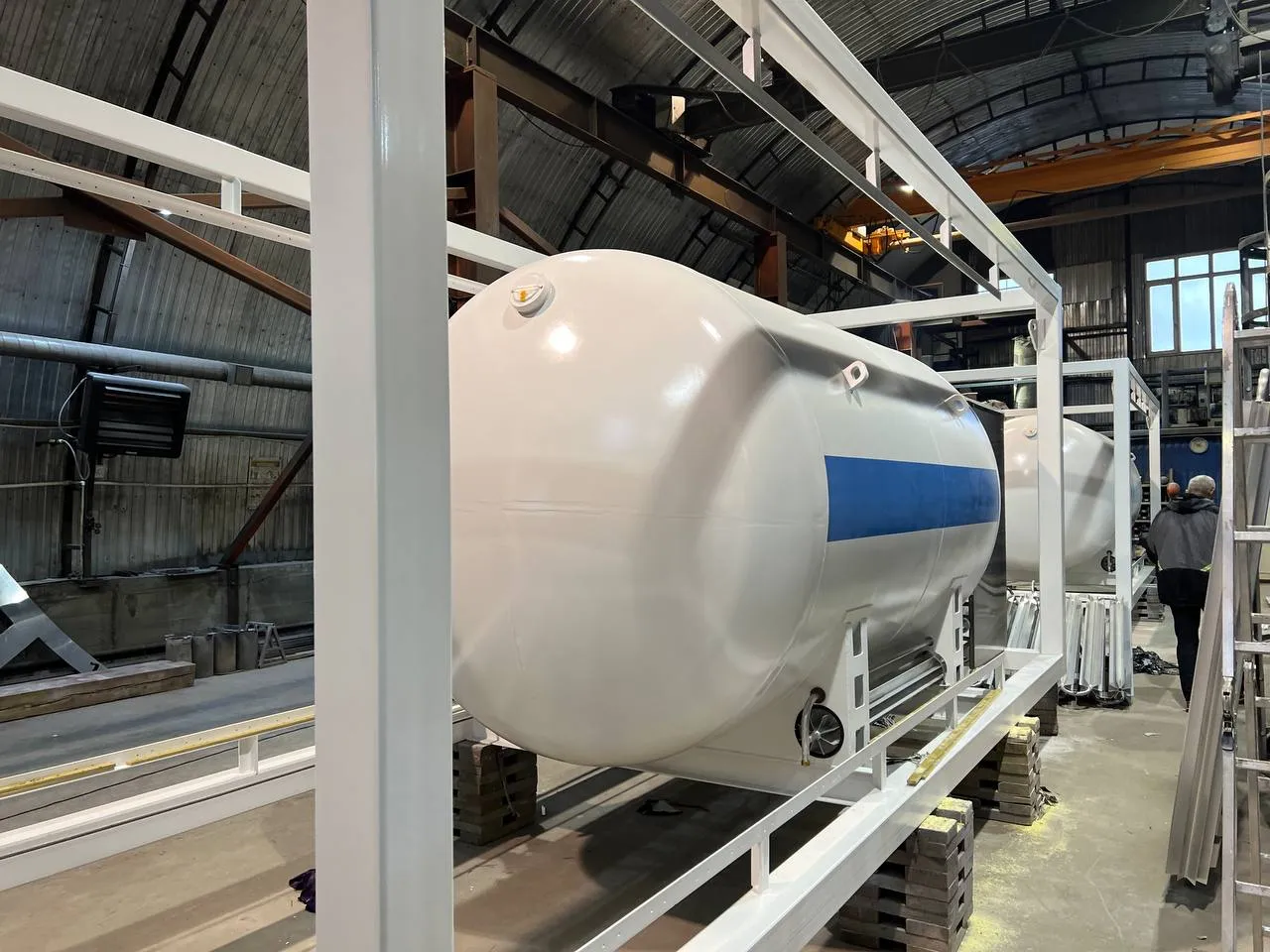

1. В каркасе. Криогенная емкость и продукционный атмосферный испаритель крепятся на сварной металлической раме контейнерного типа. При необходимости с газификатором может быть поставлен отдельно стоящий продукционный атмосферный испарить серии Гелиос.

Контейнер-газификатор VISTA — удобное решение для временной транспортировки и подачи газа. Однако его использование на постоянной основе как транспортной емкости экономически нецелесообразно из-за значительного веса конструкции.

2. Без каркаса на стандартных опорах. Число опор определятся массо-габаритными характеристиками изделия. Это исполнение значительно легче и дешевле, чем каркасный вариант.

Газификаторы горизонтального исполнения широко используются в медицинских учреждениях для подачи кислорода к аппаратам ИВЛ для пациентов. Они также применяются в металлообрабатывающей промышленности для повышения температуры плавления металлов, резки и сварки, а также на пищевых производствах для упаковки продукции.

Важный момент: все газификаторы объемом 2 м³ и более подлежат обязательной регистрации в Ростехнадзоре, вне зависимости от рабочего газа — кислорода, азота или аргона. При покупке первого газификатора необходимо оформить Опасный Производственный Объект. Если газификатор приобретается в дополнение к уже имеющимся или на замену старому, потребуется составить проект технического перевооружения.

Газификаторы холодные криогенные типа ГХК заводской марки VISTA сертифицированы на соответствие ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

Устройство горизонтального ГХК серии VISTA

— Металлический каркас

Сделан из стальной сварной трубы. Каркас оснащен опорами и подъемными проушинами для удобства перемещения и транспортировки газификатора.

— Наружний кожух

Изготовлен из низколегированной стали марки 09Г2С толщиной от 6 мм до 10 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 5 до 12 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система боковых подвесов, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Продукционный атмосферный испаритель «Гелиос»

Изготавлявается из алюминиевого профиля с повышенной коррозийной стойкостью «Снежинка». Монтируется на раме металлического каркаса газификатора. При необходимости испаритель можно заменить или отремонтировать.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки газификатора с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Регулятор давления

Редуктор используется для поддержания давления на заданном уровне.
vista ghk bf Устройство ГХК VISTA горизонтальный
vista ghk kryshka Устройство ГХК VISTA горизонтальный

— Металлический каркас

Сделан из стальной сварной трубы. Каркас оснащен опорами и подъемными проушинами для удобства перемещения и транспортировки газификатора.

— Наружний кожух

Изготовлен из низколегированной стали марки 09Г2С толщиной от 6 мм до 10 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 5 до 12 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система боковых подвесов, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Продукционный атмосферный испаритель «Гелиос»

Изготавлявается из алюминиевого профиля с повышенной коррозийной стойкостью «Снежинка». Монтируется на раме металлического каркаса газификатора. При необходимости испаритель можно заменить или отремонтировать.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки газификатора с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр указатель

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Регулятор давления

Редуктор используется для поддержания давления на заданном уровне.
Оператор открывает вентиль подъема давления
Принцип работы ГХК
Этап 01/04
Оператор открывает вентиль подъема давления. Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды и идет дальше — к регулятору давления.
Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу
Принцип работы ГХК
Этап 02/04
Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.
Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда
Принцип работы ГХК
Этап 03/04
Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод, идущий к продукционному испарителю.
Криогенная жидкость поступает в продукционный атмосферный испаритель
Принцип работы ГХК
Этап 04/04
Криогенная жидкость поступает в продукционный атмосферный испаритель. Там она газифицируется без использования внешних источников энергии, после чего газообразный продукт поступает на потребителя.

Технические характеристики горизонтальных газификаторов VISTA

Модель газификатора

Объём, м³

Тип изоляции

Масса порожняя, кг

Производительность, нм³/час

Вместимость жидкого кислорода, кг

Вместимость жидкого аргона, кг

Вместимость жидкого азота, кг

Габариты Д×Ш×В, мм

Отзыв ГУЗ СО «Балашовская РБ»

«Компания ООО “Техгаз-ТК“ осуществила поставку газификатора холодного криогенного заводской марки VISTA-6/1,6-500 для ГУЗ СО “Балашовская РБ“.
ООО “Техгаз-ТК“ выполнила в полном объеме все договорные обязательства и показала себя с лучшей стороны. Отмечаем точность технического выполнения, высокое качество, а также индивидуальный подход и оперативное решение всех вопросов.
ООО “Техгаз-ТК“ зарекомендовало себя как стратегически надежный партнер, что дает полное основание продолжать сотрудничество в дальнейшем».

Варианты исполнения

Стационарное вертикальное исполнение

Объем:
2–100 м³
Давление:
0,8–3,5 МПа
Тип изоляции:
ВПИ или ЭВИ

Горизонтальное исполнение в контейнере

Объем:
3–60 м³
Давление:
0,8–3,5 МПа
Тип изоляции:
ВПИ или ЭВИ

Транспортное исполнение малого объема

Объем:
0,5–1,8 м³
Давление:
0,8–3,5 МПа
Тип изоляции:
ЭВИ

Последние реализованные проекты

Ознакомьтесь с последними реализованными проектами завода «Техгаз-ТК» — мы успешно выполняем типовые и нестандартные задачи заказчиков.

Углекислотный резервуар РДХ-2
ГХК-10
ГХК-1,8
ЦТК ASTRA-15
газовые моноблоки
Гелиос СПГ
ЦТК-26
Криогенная полуприцеп-цистерна для поставщика промышленных газов

Преимущества «Техгаз-ТК»

Оптимальные сроки поставок
В наличии есть готовая продукция, а неснижаемые запасы позволяют быстро запустить производство
Компетенции профессионалов
Наши сварщики проходят обучение и сертификацию НАКС, согласно требованиям Ростехнадзора
Широкая география поставок
Поставляем продукцию в любой регион России, в страны-участники СНГ, а также дальнее зарубежье
Индивидуальный подход
Выполняем типовые и нестандартные задачи клиентов. Всегда остаёмся на связи
Гарантия и сервис
Мы предоставляем гарантию 2 года на все криогенное оборудование собственного производства
Высокое качество изделий
Каждое оборудование проходит 21 этап проверки, включая рентгенографический контроль

Полезная информация

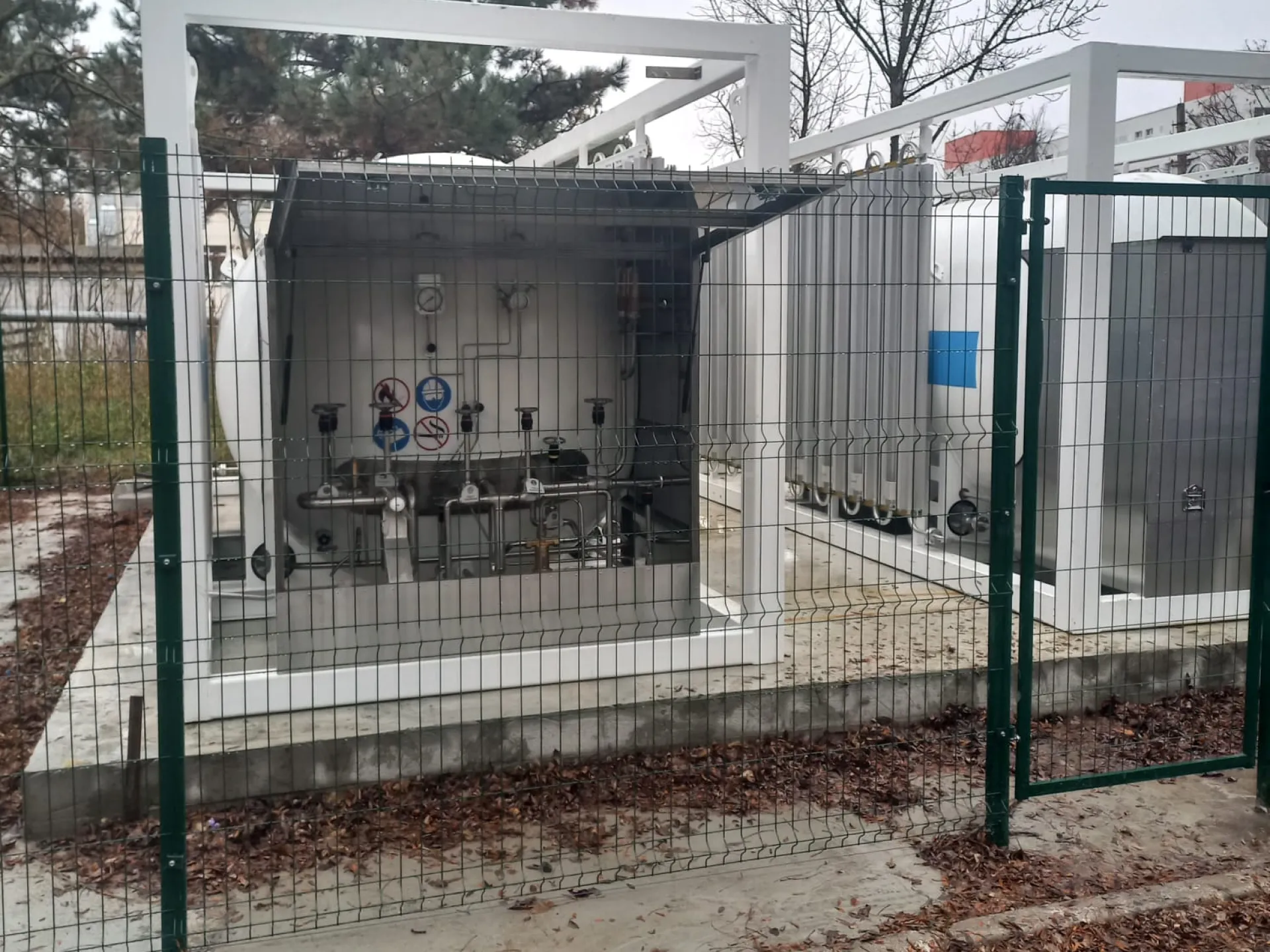

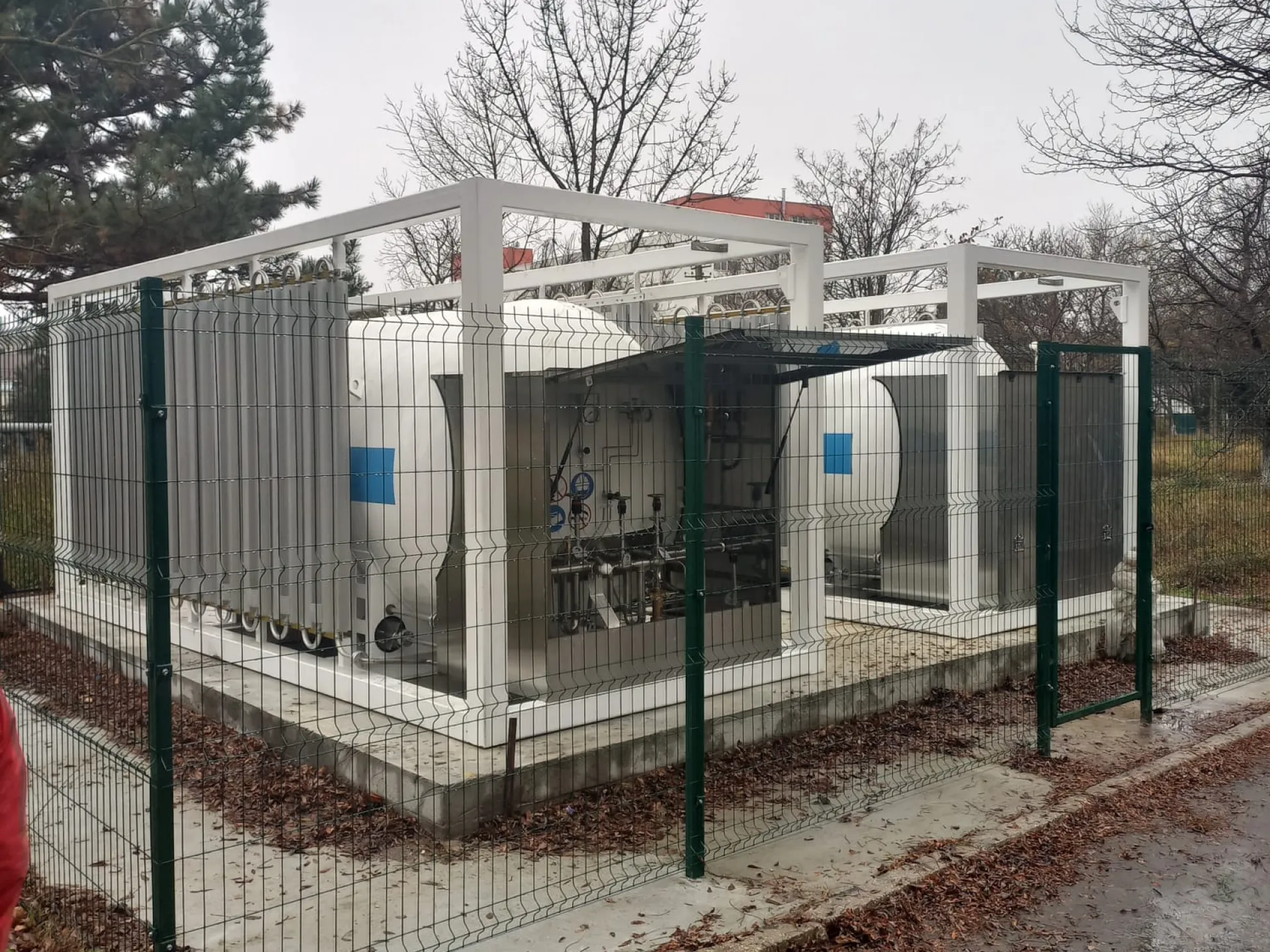

— Установка газификатора снаружи помещения

Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60...+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

— Установка газификатора внутри помещения

Установка и эксплуатация газификаторов допустима в помещениях, однако с некоторыми ограничениями и при условии, что все обоснования такого расположения будут обозначены в проекте. В таком случае ГХК могут работать: а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов; б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.

— Требования к площадке под газификатор

Для криогенного газификатора VISTA потребуется оборудовать площадку, основанием для которой может служить бетонная плита. По периметру площадки желательно установить ограждение, например, из металлической сетки. Кроме того, к площадке должен быть организован удобный подъезд для автозаправщика.

— Глубина вакуума газификатора

Нормальным считается глубина вакуума для криогенного газификатора с порошково-вакуумной изоляцией на уровне 200-250 Па (согласно справочнику ЦИНТИхимнефтемаш издательство Москва 1985 г.). Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.

— Отличия оборудования “Техгаз-ТК” от подделки

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

  • наименование предприятия-изготовителя,
  • наименование оборудования,
  • марку стали,
  • номер плавки стали;
  • заводской номер изделия.

Криогенные газификаторы VISTA изготавливаются в климатическом исполнении УХЛ1. Это, согласно ГОСТ 15150-69, позволяет им работать при температурах окружающего воздуха в диапазоне -60…+40 °С. Исполнение УХЛ1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов: дождь, ливень, снег, пыль при сильном ветре.

Установка и эксплуатация газификаторов допустима в помещениях, однако с некоторыми ограничениями и при условии, что все обоснования такого расположения будут обозначены в проекте. В таком случае ГХК могут работать:

а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учетом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов;

б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений.

Для криогенного газификатора VISTA потребуется оборудовать площадку, основанием для которой может служить бетонная плита. По периметру площадки желательно установить ограждение, например, из металлической сетки. Кроме того, к площадке должен быть организован удобный подъезд для автозаправщика.

Нормальным считается глубина вакуума для криогенного газификатора с порошково-вакуумной изоляцией на уровне 200-250 Па (согласно справочнику ЦИНТИхимнефтемаш издательство Москва 1985 г.).

Мы обычно углубляем вакуум до величины 50 – 70 Па. Далее, после захолаживания (наполнения криопродуктом) глубина вакуума достигает 25-30 Па, что более чем достаточно для эксплуатации сосуда.

Мы ввели обязательную маркировку каждой обечайки внутреннего и внешнего сосуда. Маркировка включает:

  • наименование предприятия-изготовителя,
  • наименование оборудования,
  • марку стали,
  • номер плавки стали;
  • заводской номер изделия.
