Цистерны и криогенные емкости серии «АСТРА»

Цистерны «АСТРА» — это транспортные криогенные емкости объемом от 0,5 до 30 м³ и рабочим давлением от 0,25 до 0,4 МПа. Они применяются для хранения, перевозки и перелива сжиженных аргона, азота и кислорода в другие резервуары. ЦТК «АСТРА» также используются в качестве хранилища в составе газификационных установок. Криогенные резервуары «АСТРА» не подлежат регистрации в Ростехнадзоре.

Оборудование в наличии и под заказ

Соблюдение сроков поставки по договору

100% соответствие техзаданию

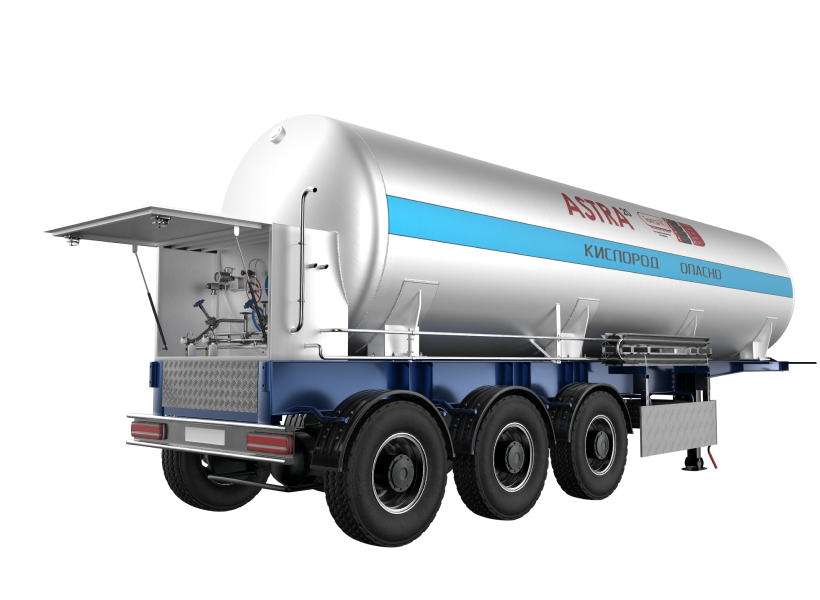

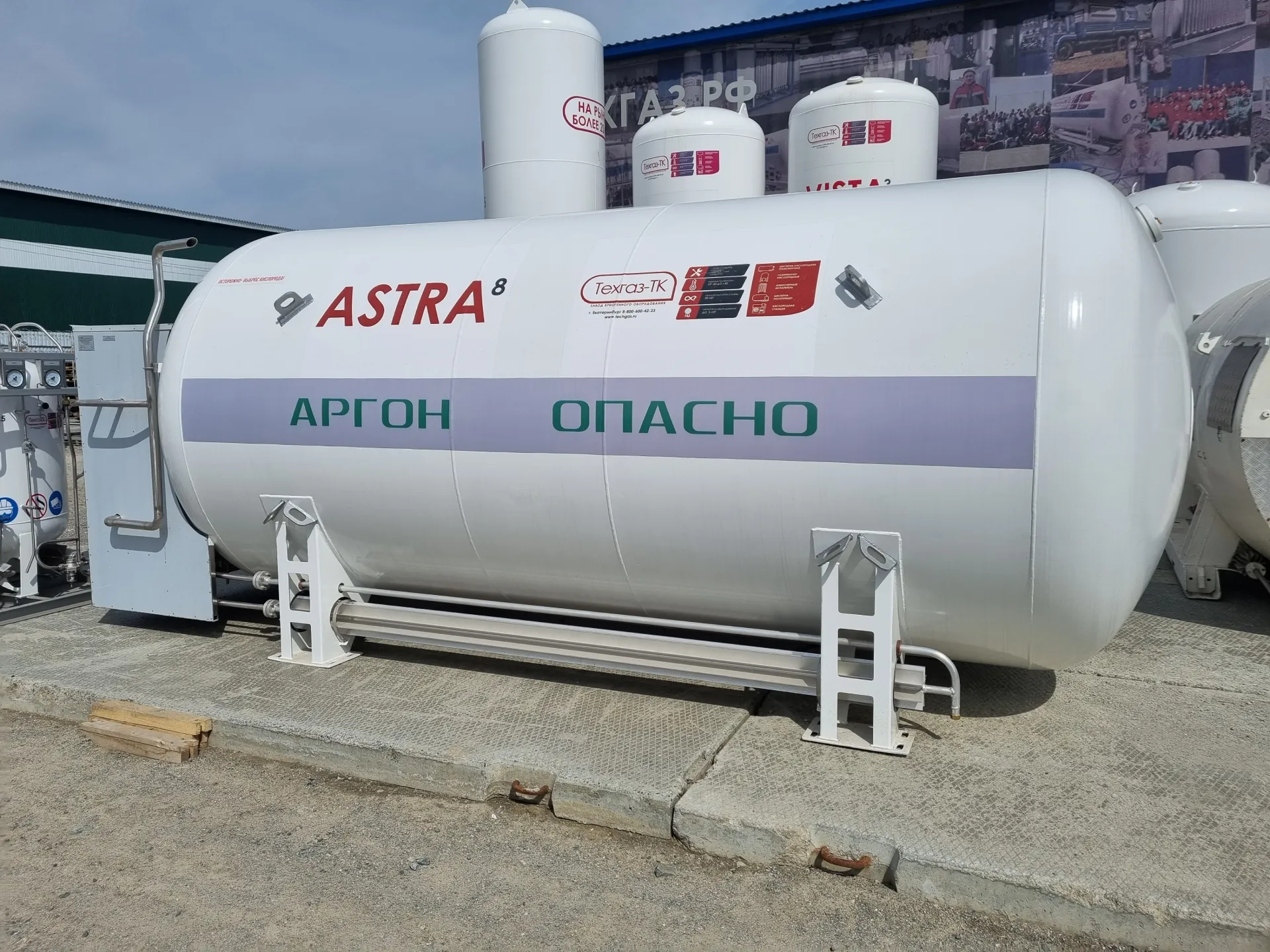

Цистерна ASTRA-8 сбоку Цистерна транспортная криогенная

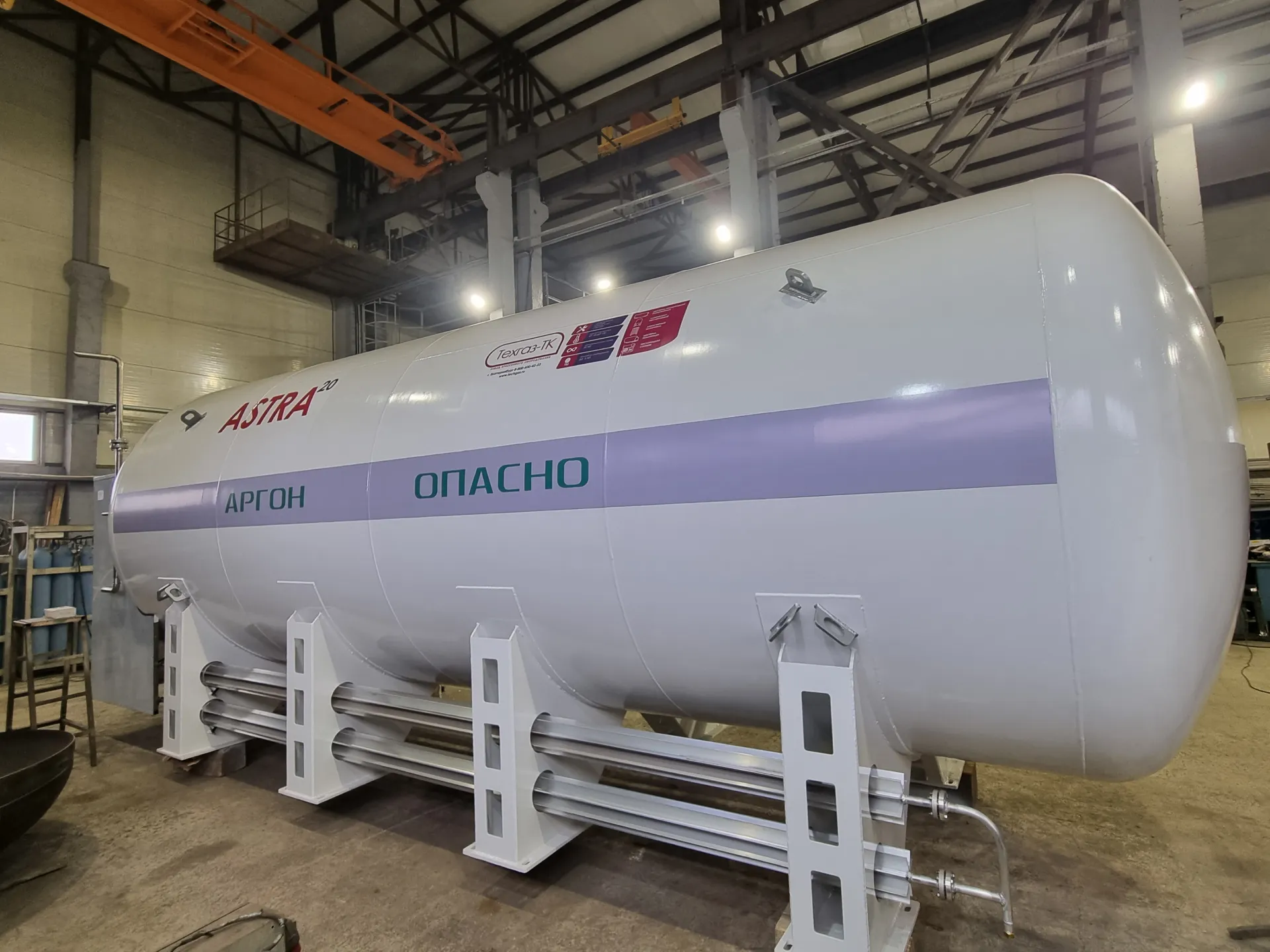

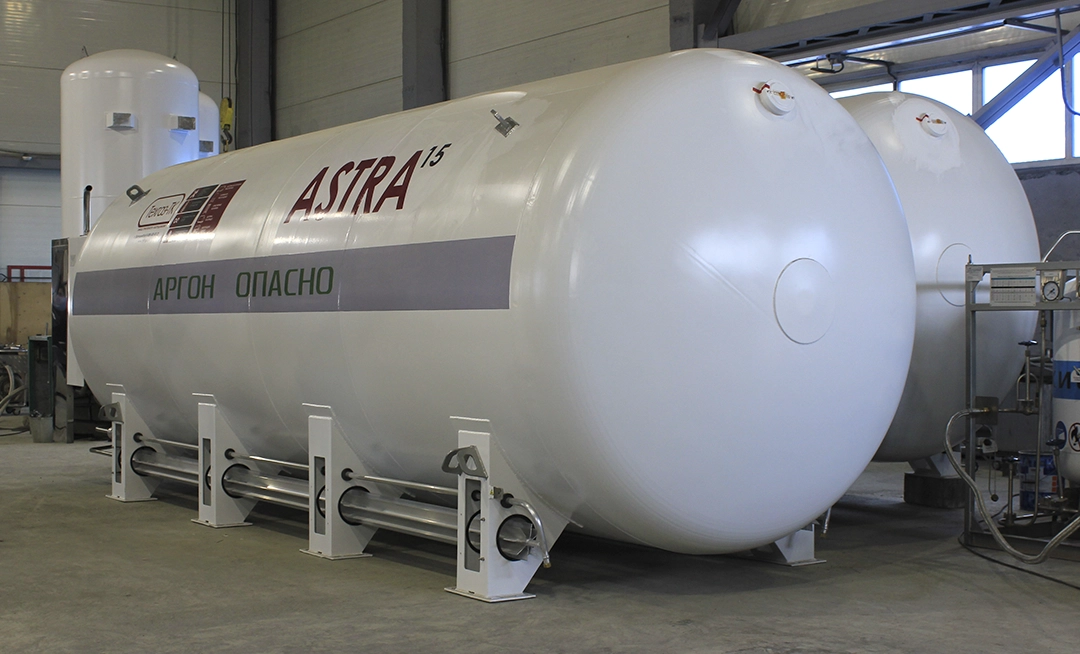

Цистерна ASTRA-20 Цистерна транспортная криогенная

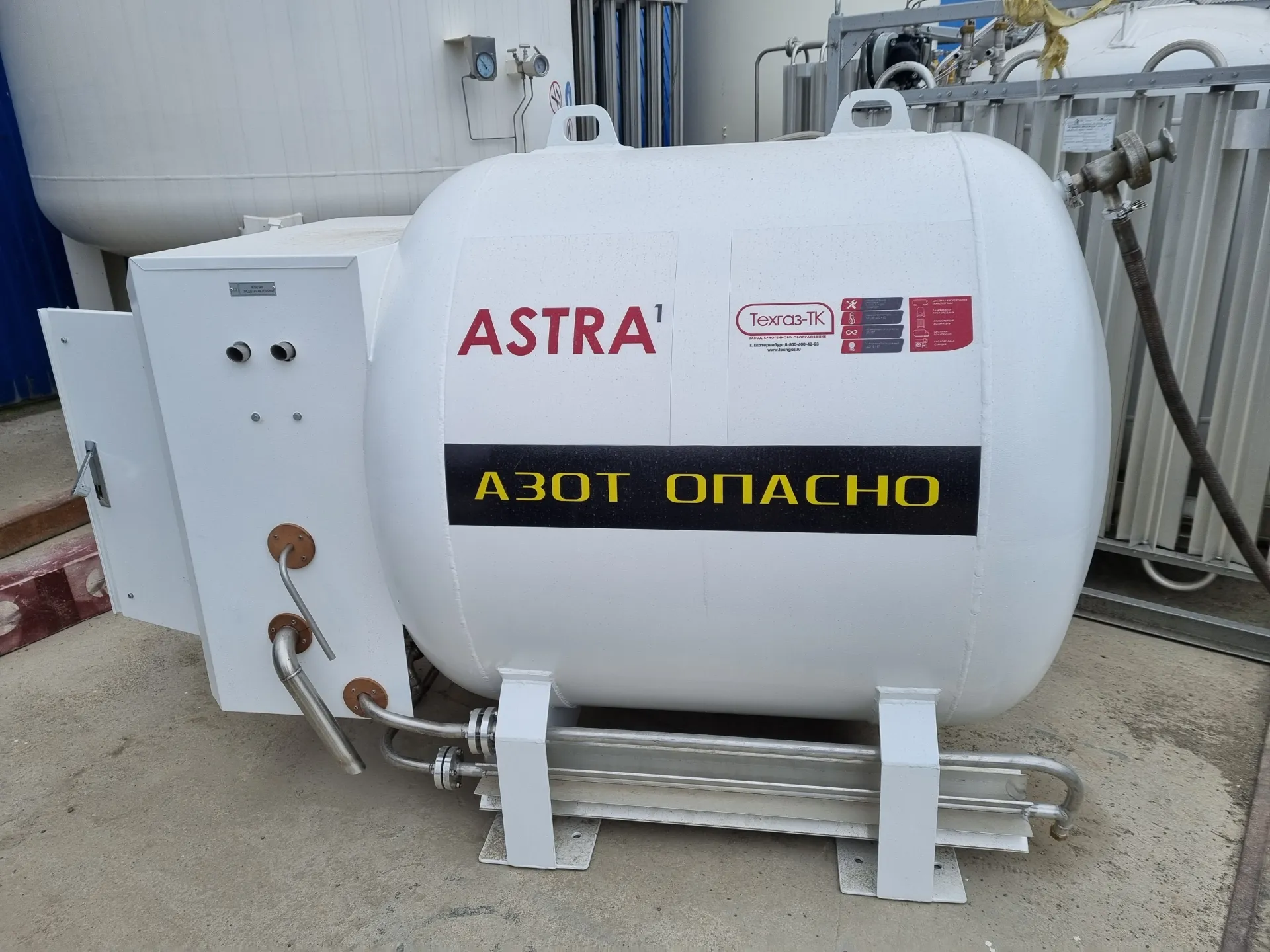

ЦТК ASTRA-1 Цистерны транспортные криогенные

Получите коммерческое
предложение и расчёт стоимости

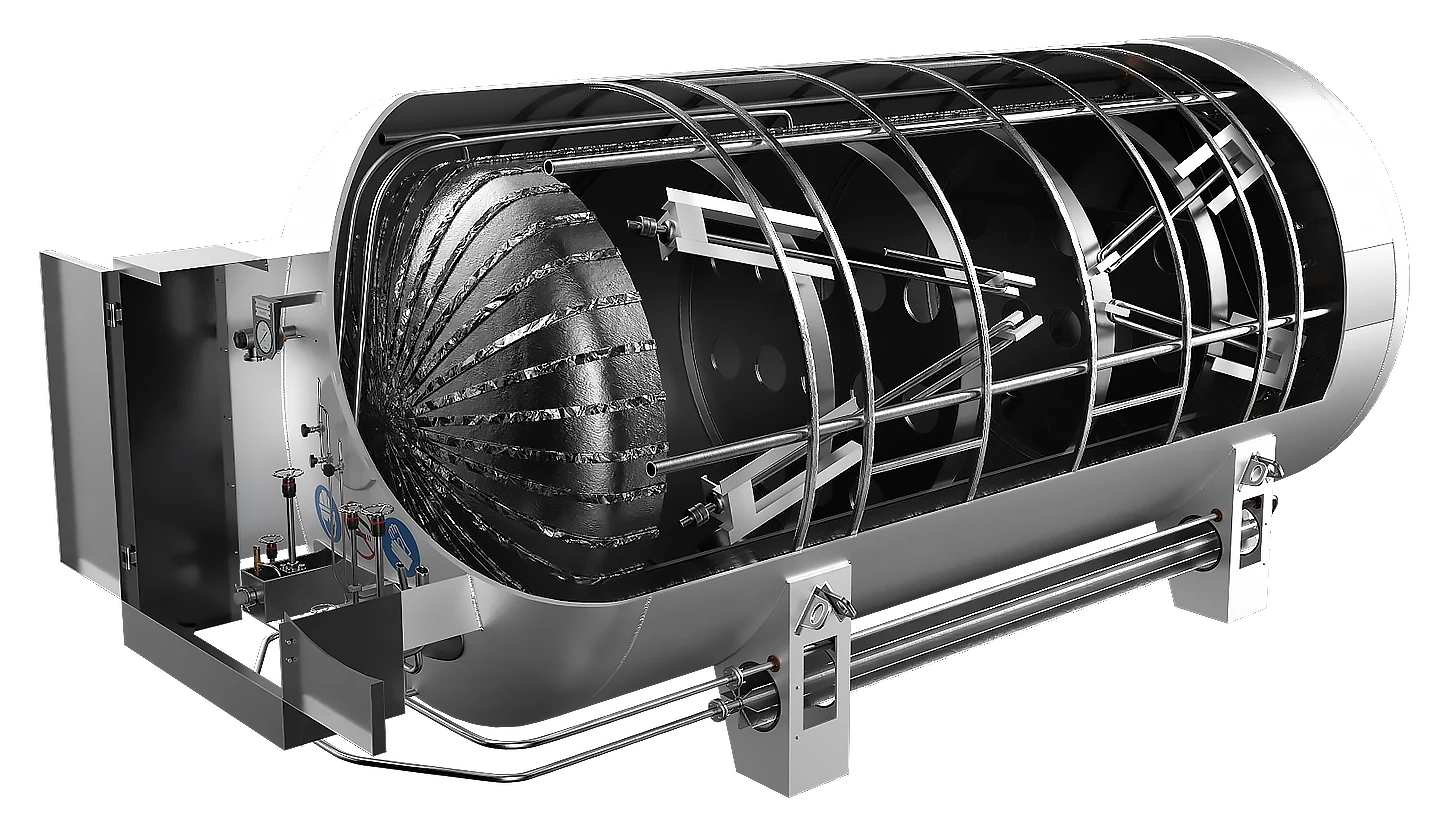

Устройство цистерны транспортной криогенной ЦТК «АСТРА»

— Наружный кожух

Сделан из низколегированной стали марки 09Г2С толщиной от 6 до 10 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система боковых подвесов, которая надежно скрепляет наружний кожух и внутренний сосуд.

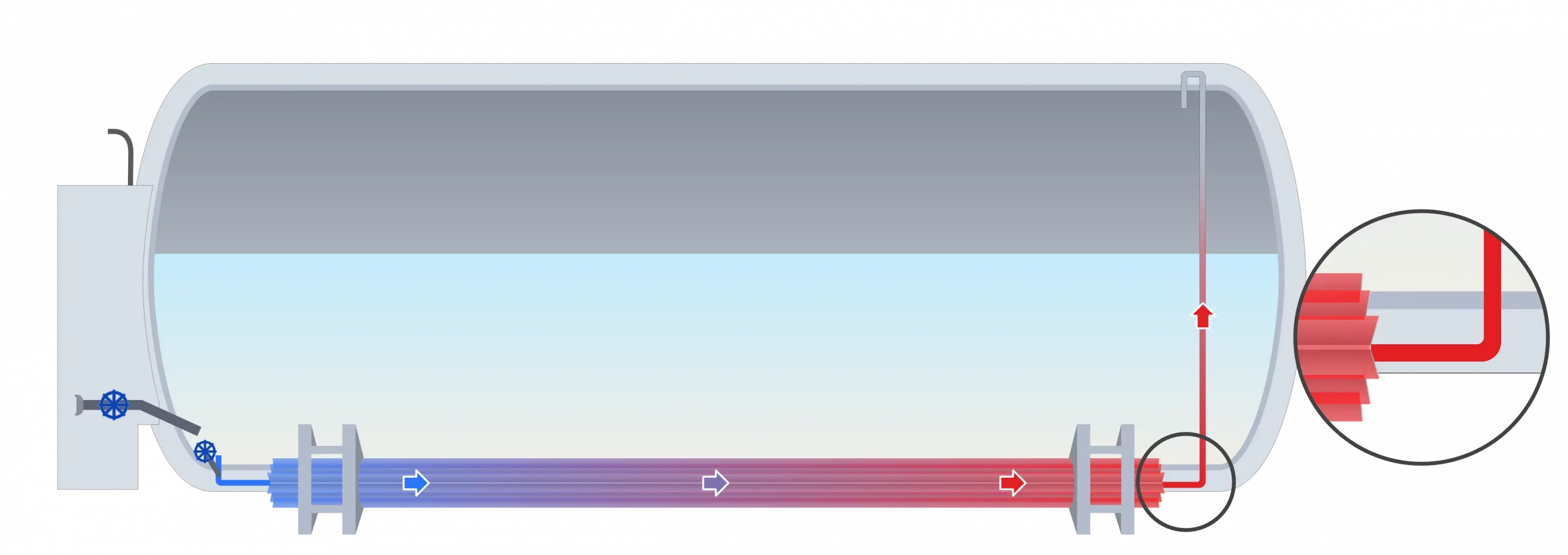

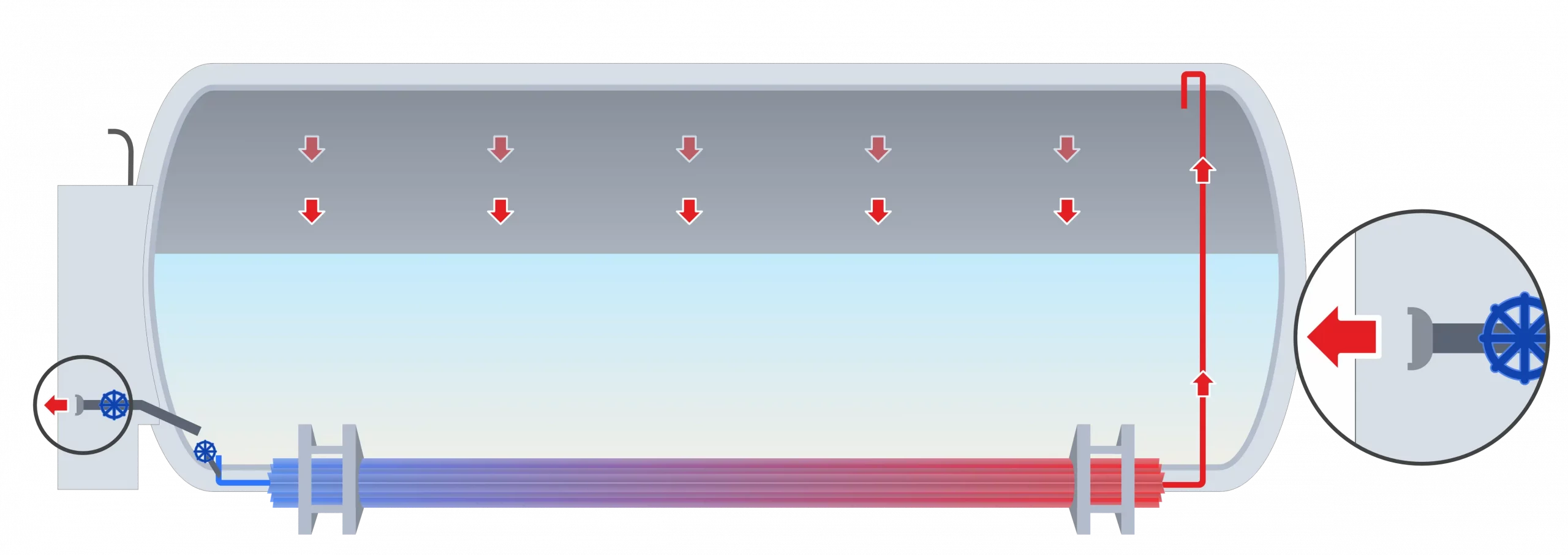

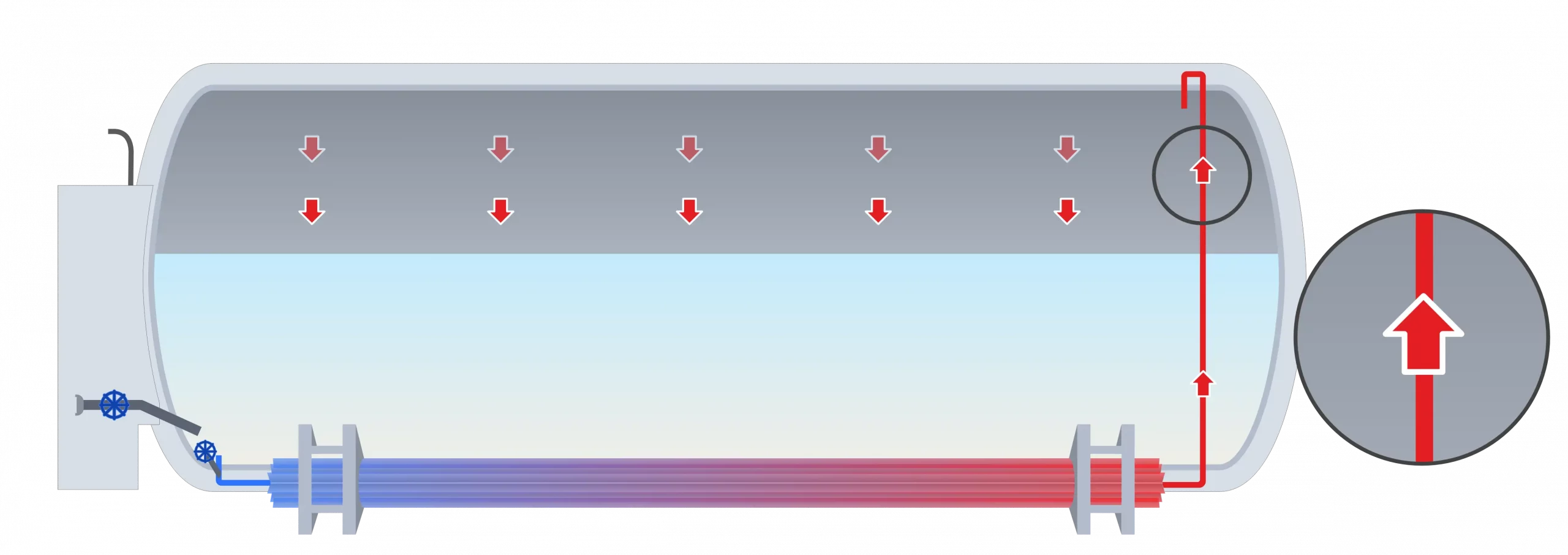

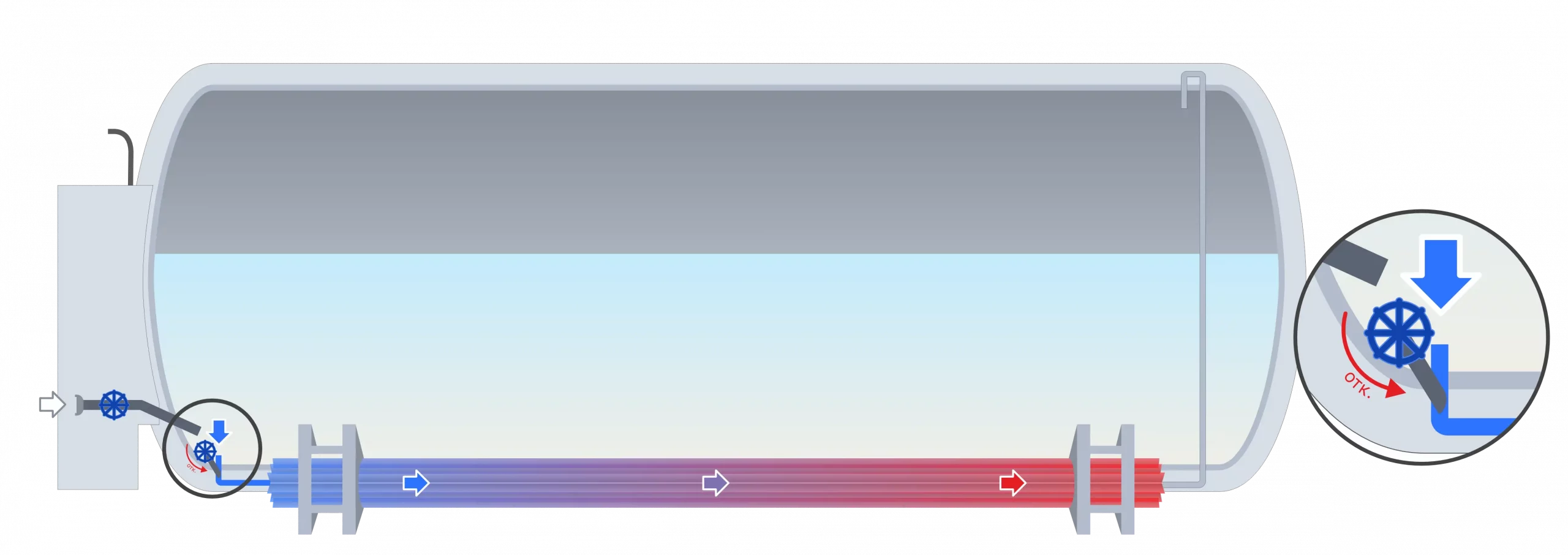

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки цистерны с криопродуктом.

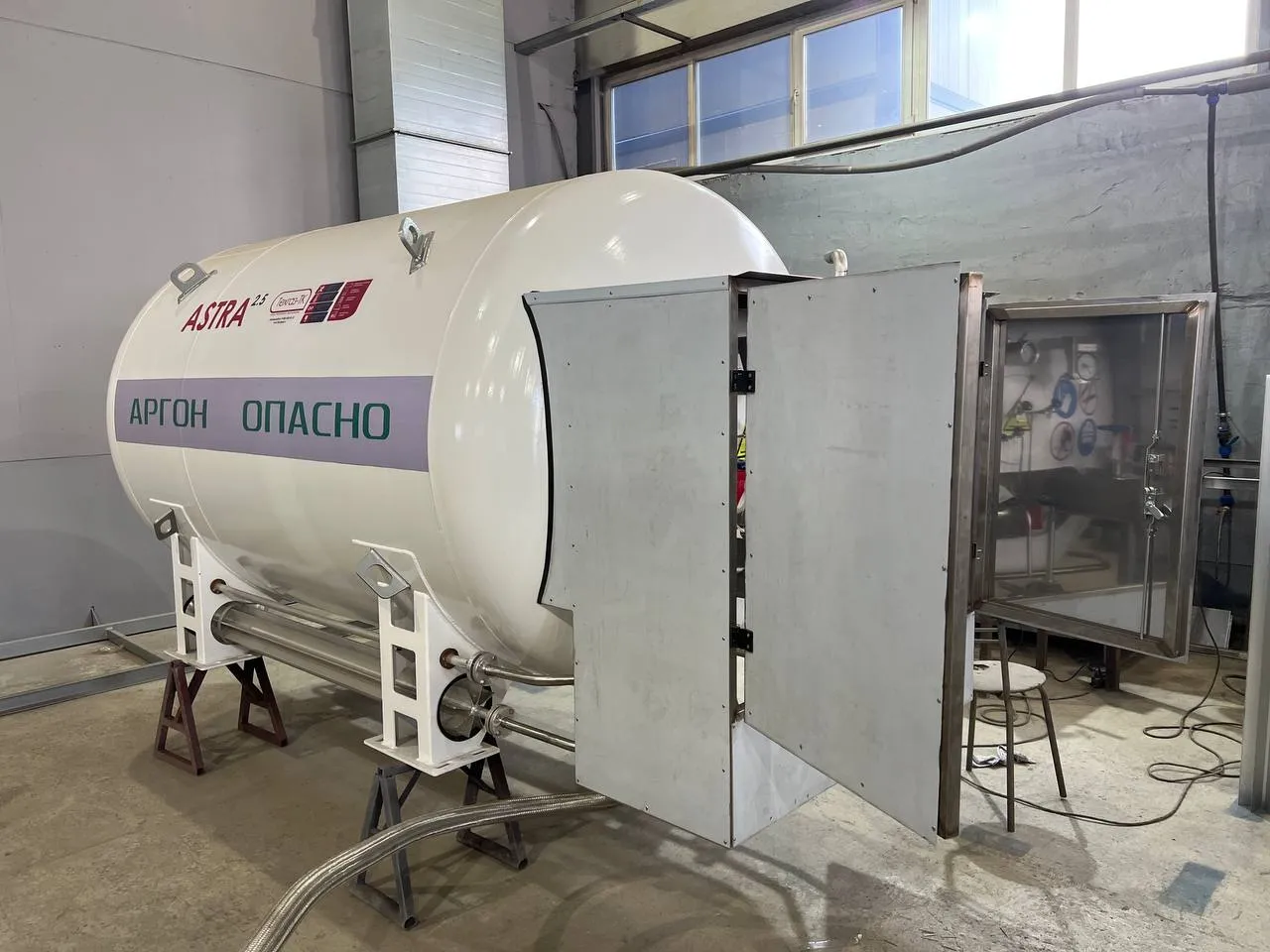

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Опоры

Число опор определяется весом и габаритами изделия. Как правило, в опорах монтируется испаритель подъема давления. По ТЗ заказчика опоры могут быть сделаны на нижней раме.
