Резервуары двуокиси углерода вертикальные серии VISTA

Резервуары двуокиси углерода вертикальные серии VISTA

Резервуары РДХ VISTA — это вертикальные углекислотные емкости объемом от 4 до 100 м³ и рабочим давлением до 2,2 МПа. Предназначены для долговременного хранения жидкой низкотемпературной двуокиси углерода, а также подачи продукта в рабочую сеть. Используются как стационарные хранилища совместно с зарядными углекислотными станциями СЗУ для раскачки газа по баллонам и производства сварочных смесей, а также с углекислотными газификаторами ГУ и подогревателями ПУ для выдачи газообразного или жидкого продукта на потребителя.

Получите коммерческое
предложение и расчёт стоимости

Устройство резервуара для длительного хранения углекислоты РДХ VISTA

— Наружный кожух

Изготовлен из низколегированной стали марки 09Г2С. Кожух покрыт антикоррозийной белой краской RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из низколегированной стали марки 09Г2С. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции под вакуумом не пропускает тепло и способствует сохранению углекислоты в сжиженном состоянии. В качестве изолирующего материала используется перлитный песок.

— Агрегат поддержания давления

Понижает и поддерживает заданный уровень давления в резервуаре для предотвращения потерь углекислоты от испарения. АПД или «холодильник» не входит в базовую комплектацию и поставляется по запросу клиента.

— Змеевик испарителя

Змеевик испарителя — составная часть агрегата поддержания давления. Представляет собой медный трубчатый теплообменник.

— Штутцеры

Нижние служат для наполнения и выдачи потребителю жидкости, верхние — газа.

— Люк для осмотра сосуда

Используется для периодических проверок внутреннего сосуда.

— Опоры

Вертикальные изделия оснащаются 4 опорами.

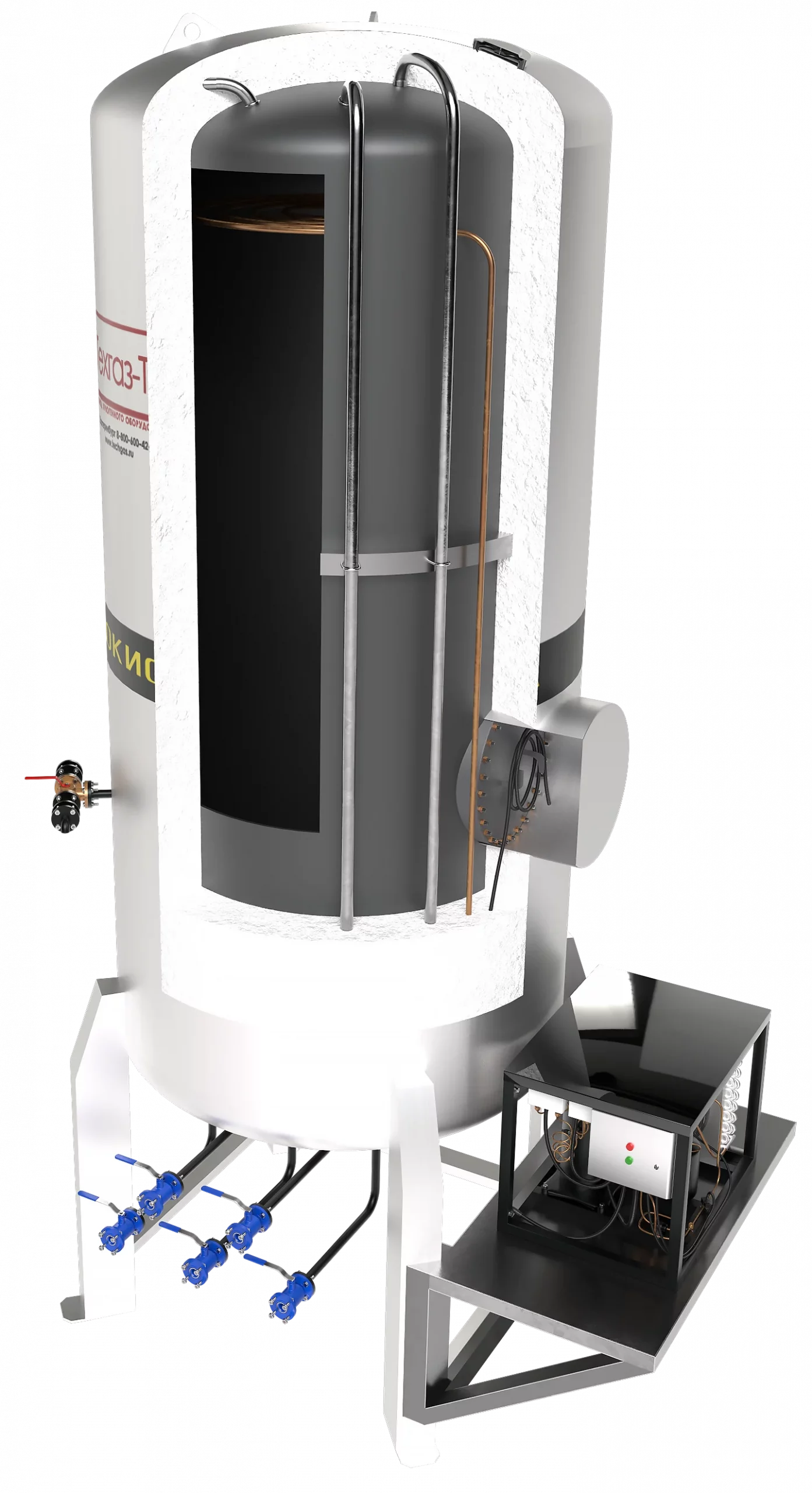

РДХ разрез

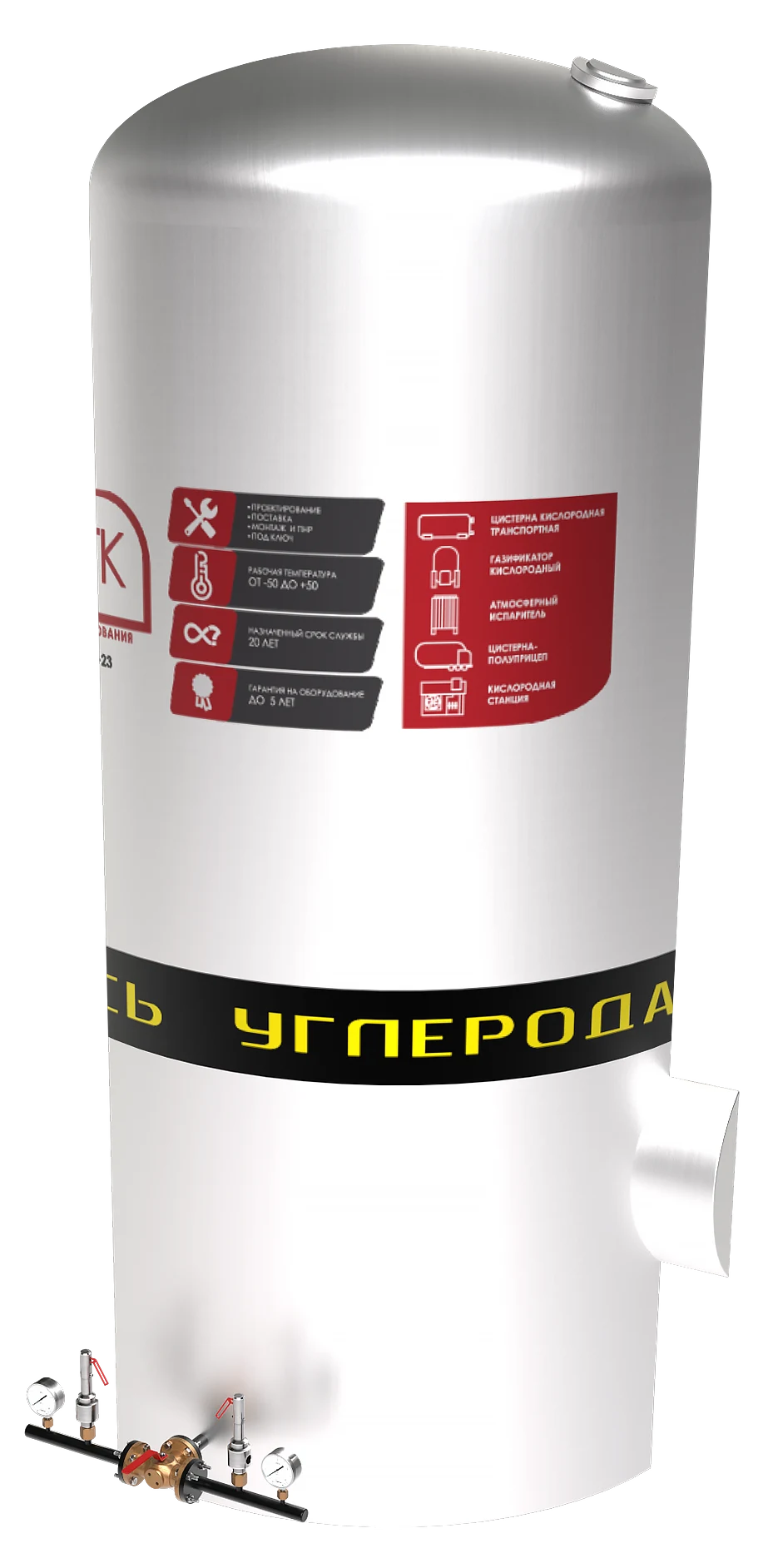

РДХ крышка

— Наружный кожух

Изготовлен из низколегированной стали марки 09Г2С. Кожух покрыт антикоррозийной белой краской RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из низколегированной стали марки 09Г2С. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции под вакуумом не пропускает тепло и способствует сохранению углекислоты в сжиженном состоянии. В качестве изолирующего материала используется перлитный песок.

— Агрегат поддержания давления

Понижает и поддерживает заданный уровень давления в резервуаре для предотвращения потерь углекислоты от испарения. АПД или «холодильник» не входит в базовую комплектацию и поставляется по запросу клиента.

— Змеевик испарителя

Змеевик испарителя — составная часть агрегата поддержания давления. Представляет собой медный трубчатый теплообменник.

— Штутцеры

Нижние служат для наполнения и выдачи потребителю жидкости, верхние — газа.

— Люк для осмотра сосуда

Используется для периодических проверок внутреннего сосуда.

— Опоры

Вертикальные изделия оснащаются 4 опорами.

Технические характеристики вертикальных резервуаров для хранения двуокиси углерода

Модель резервуара

Объём, м³

Тип изоляции

Масса порожняя, кг

Вместимость углекислоты, кг

Габариты Д×Ш×В, мм

Варианты исполнения

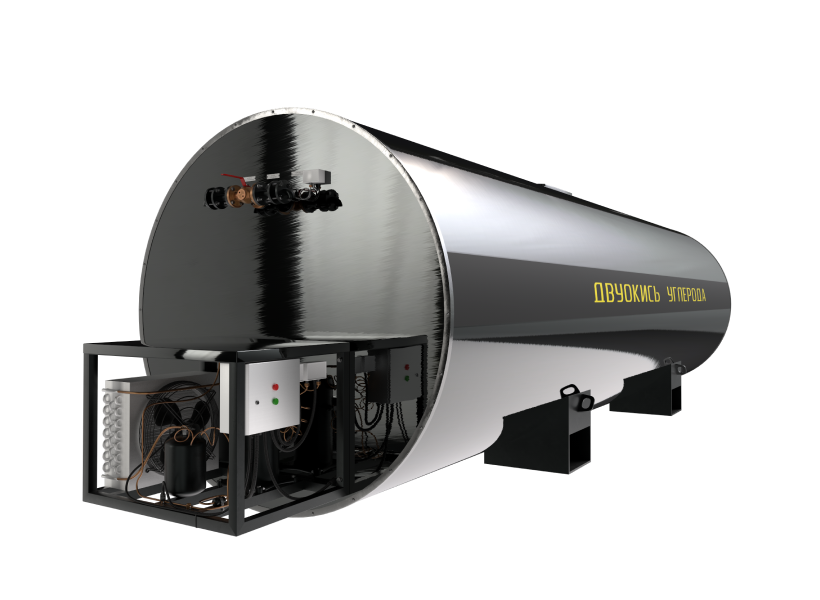

Горизонтальное исполнение

Объем:
2–50 м³
Давление:
до 2,2 МПа

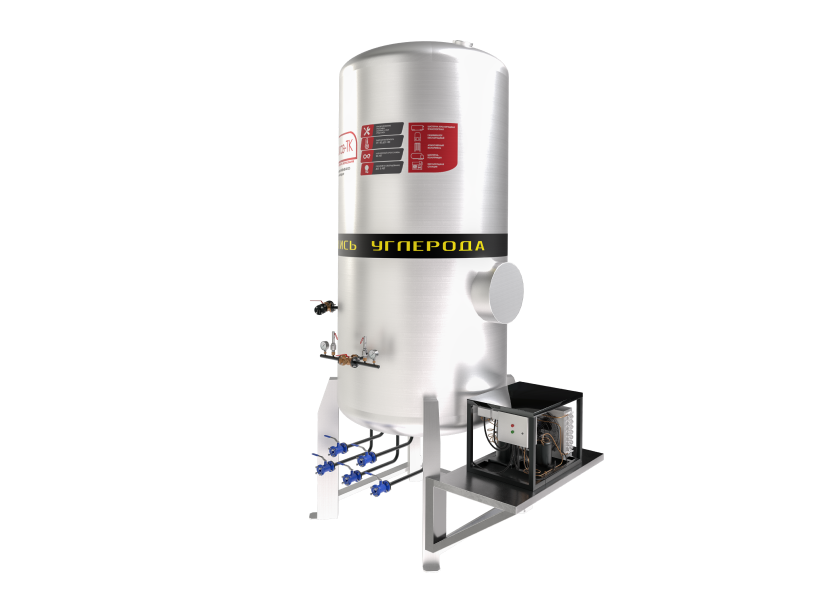

Вертикальное исполнение

Объем:
2–50 м³
Давление:
до 2,2 МПа
