Газификатор СПГ малого объема OMEGA

Газификаторы СПГ OMEGA малого объема — это криогенные резервуары объемом от 0,5 до 1,8 м³ и рабочим давлением от 0,8 до 1,2 МПа. Они предназначены для хранения и газификации сжиженного природного газа. Могут работать стационарно, а также перевозиться автомобильным и другим видом транспорта для оперативной доставки и выдачи потребителю газообразного продукта. Работают автономно, без использования электроэнергии.

Оборудование в наличии и под заказ

Соблюдение сроков поставки по договору

100% соответствие техзаданию

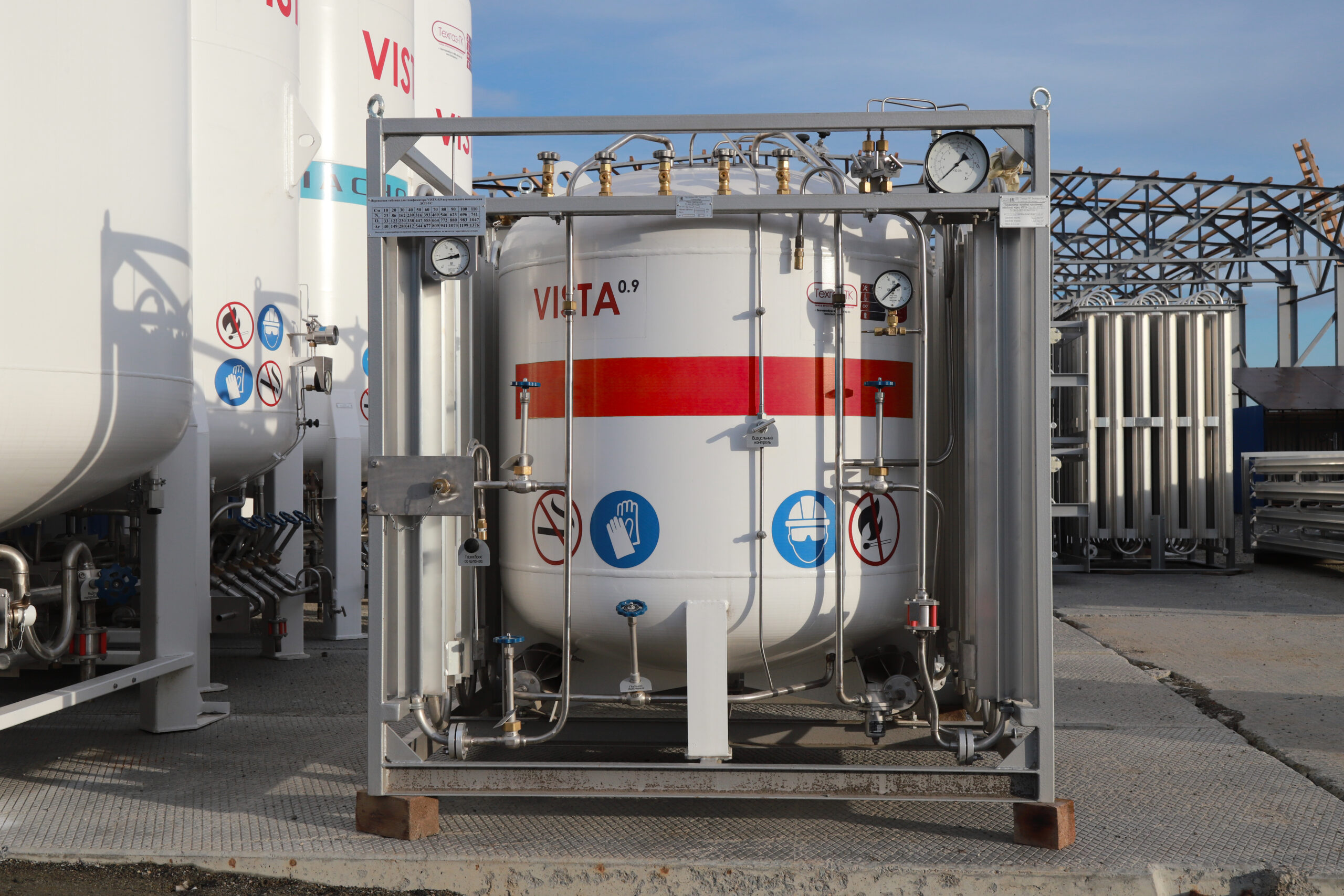

Газификаторы СПГ малого объема OMEGA представляют собой криогенный сосуд из нержавеющей стали с экранно-вакуумной многослойной изоляцией в кожухе из нержавеющей стали. Резервуар помещен в силовую раму-каркас, на которой смонтирован внешний продукционный испаритель серии «Гелиос». Газификаторы оборудованы запорной, предохранительной и регулирующей арматурой.

Газификаторы малого объема могут перевозиться на бортовых автомобилях с ДОПОГ для оперативной доставки и газификации сжиженных продуктов разделения воздуха.

Газификаторы СПГ серии OMEGA могут использоваться в системах автономного газоснабжения жилых и промышленных объектов, а также в качестве резервного источника топлива с целью предотвращения остановки производственных процессов во время ремонтных или пусконаладочных работ.

По запросу клиента газификатор малого объема может быть изготовлен в едином каркасе на базе 2-х сосудов. Такое исполнение позволяет попеременно задействовать криогенные резервуары: пока один работает, второй заправляется.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

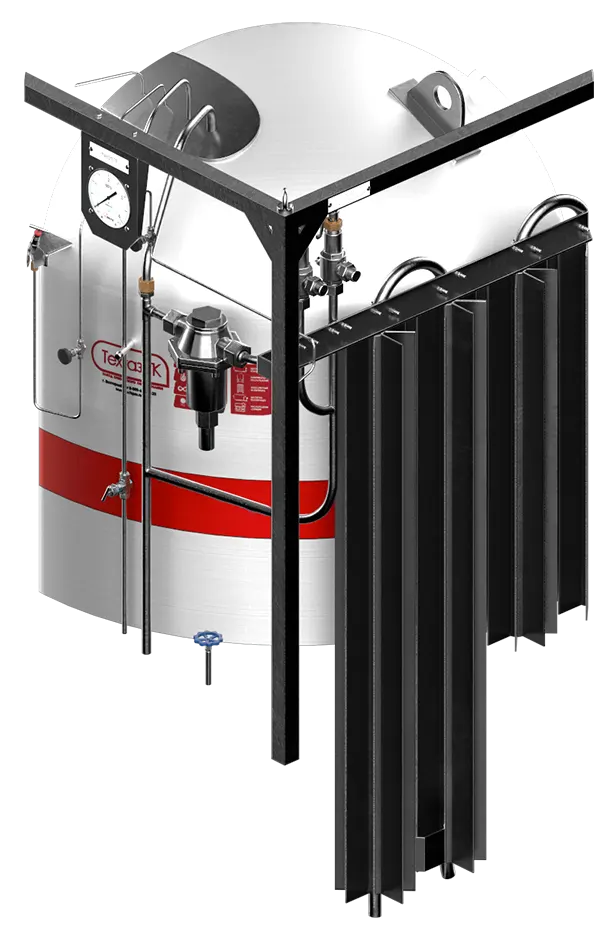

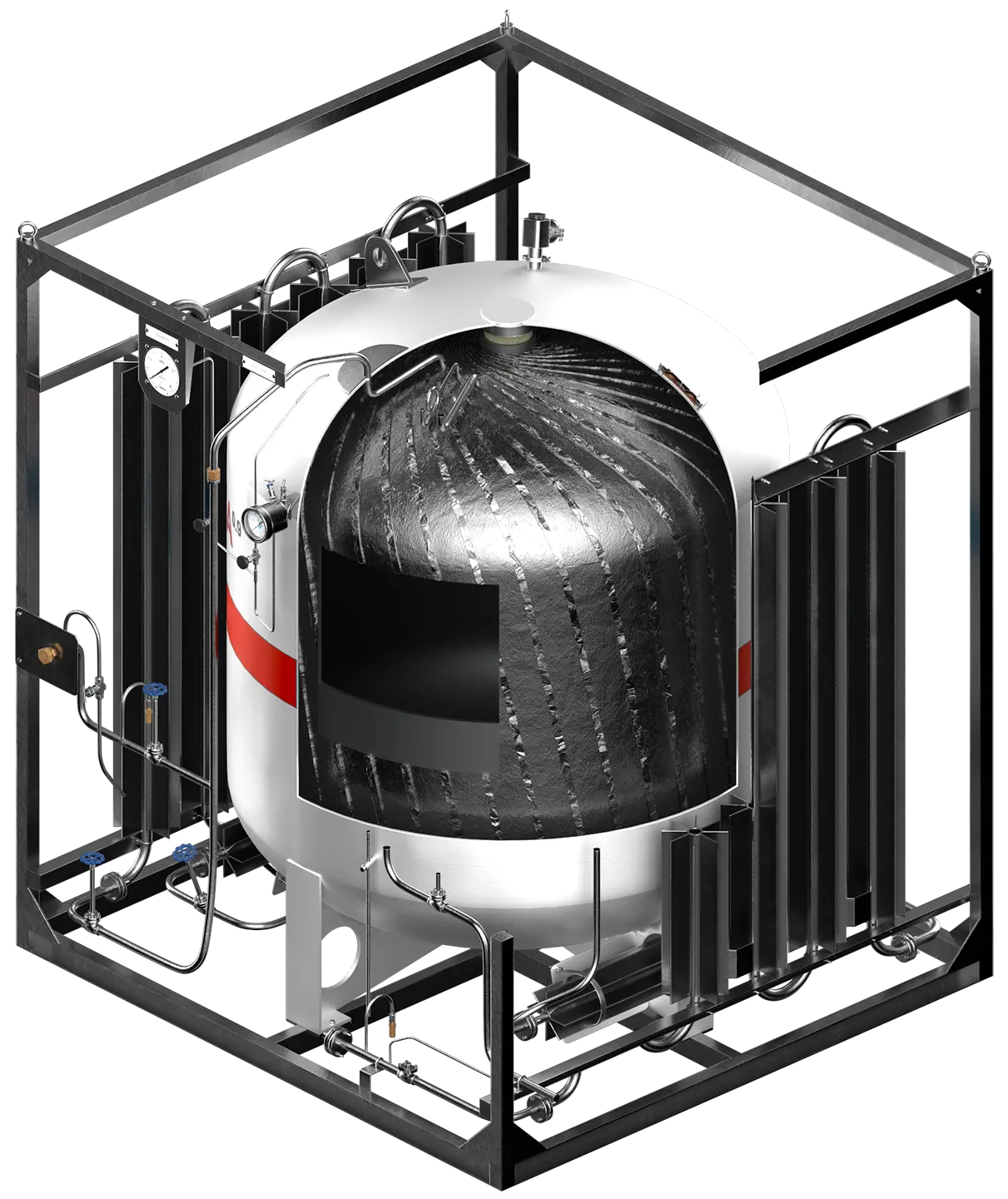

Устройство газификатора СПГ OMEGA малого объема

— Защитный каркас

Сделан из стальной сварной трубы толщиной от 3 до 4 мм. Каркас оснащен 4-мя подъемными проушинами для удобства перемещения и транспортировки газификатора.

— Наружний кожух

Изготовлен из нержавеющей стали марки 12Х18Н10Т толщиной 6 мм. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной от 3 до 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Транспортные газификаторы малого объема выпускаются только с экранно-вакуумной изоляцией.

— Крепление внутреннего сосуда к внешнему

Состоит из текстолитового стержня и двух металлических «шайб» из нержавеющей стали, надёжно скрепляющих сосуды.

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Продукционный атмосферный испаритель

Испаритель серии «Гелиос» монтируется на раме металлического каркаса. При необходимости его можно заменить или отремонтировать.

— Испаритель подъёма давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

— Защитный каркас

— Наружний кожух

— Внутренний сосуд

— Теплоизоляционный слой в межстенном пространстве

— Крепление внутреннего сосуда к внешнему

— Мембрана кожуха или предохранительная мембрана

Служит для аварийного сброса давления и позволяет сберечь изделие в случае аварийной ситуации.

— Продукционный атмосферный испаритель

— Испаритель подъёма давления

— Манометр, дифманометр и указатель уровня жидкости

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления.

Оператор открывает вентиль подъема давления.

Принцип работы ГХК

Этап 01/04

Оператор открывает вентиль подъема давления. Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды и идет дальше — к регулятору давления.

Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.

Принцип работы ГХК

Этап 02/04

Регулятор с заданным оператором давлением пропускает газ дальше по трубопроводу в верхнюю часть внутреннего сосуда.

Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод, идущий к продукционному испарителю.

Принцип работы ГХК

Этап 03/04

Образовавшаяся газовая подушка, под заданным давлением, вытесняет криогенную жидкость из внутреннего сосуда в трубопровод, идущий к продукционному испарителю.

Криогенная жидкость поступает в продукционный атмосферный испаритель.

Принцип работы ГХК

Этап 04/04

Криогенная жидкость поступает в продукционный атмосферный испаритель. Там она газифицируется без использования внешних источников энергии, после чего газообразный продукт поступает на потребителя.
