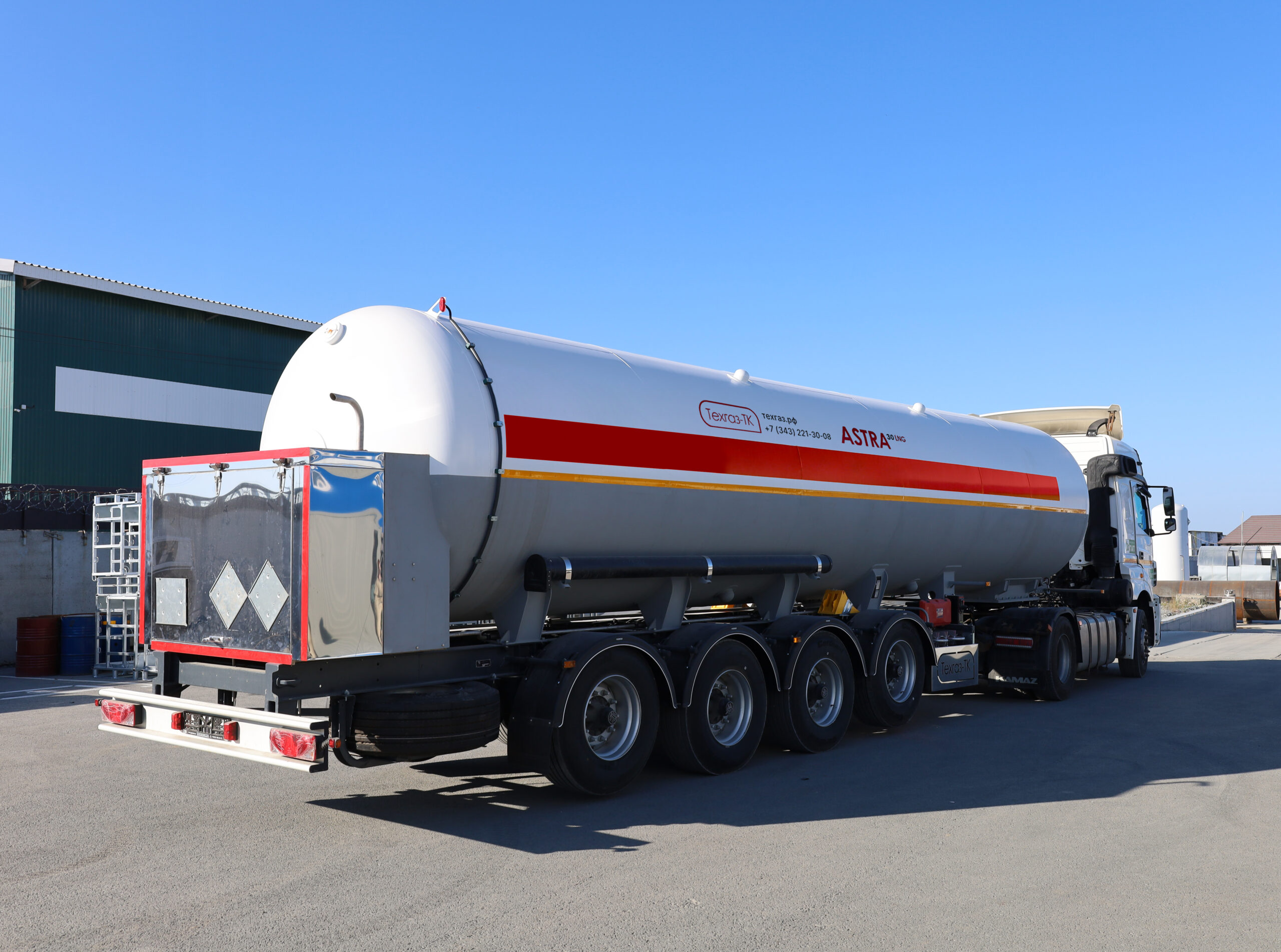

Газовозы СПГ OMEGA

Газовозы СПГ OMEGA

Газовозы СПГ OMEGA — это полуприцепы с криогенными резервуарами объемом от 15 до 38 м³ и рабочим давлением от 0,8 до 0,9 МПа. Они предназначены для удобной и безопасной автоперевозки сжиженного природного газа и его последующего перелива в другие емкости. Соответствуют требованиям международных правил ДОПОГ по перевозке опасных грузов и нормам весового контроля. Подлежат регистрации в Ростехнадзоре.

Криогенная цистерна OMEGA представляет собой сосуд из нержавеющей стали с экранно-вакуумной изоляцией в кожухе из нержавеющей стали. Изделие оборудовано опорами, стяжками, волнорезами, трубопроводами, запорной и предохранительной арматурой, контрольно-измерительными приборами, а также арматурным шкафом. Резервуар в сборе с полуприцепом представляют единую конструкцию — криогенную полуприцеп-цистерну.

Завод «Техгаз-ТК» самостоятельно не изготавливает полуприцепы. Мы приобретаем 3-х или 4-х осные шасси у наших партнеров: АО «Великолукский Опытный Машиностроительный Завод» или ООО «Приокский машиностроительный завод». Конечный выбор поставщика зависит от технического задания заказчика, а также сроков изготовления и поставки полуприцепов.

Также возможен вариант предоставления заказчиком давальческого автоприцепа грузоподъемностью, соответствующей массе криогенной цистерны с полной загрузкой жидким криопродуктом. Кроме того, полуприцеп заказчика обязательно должен быть оснащен АБС и всесезонными шинами с маркировкой M+S.

ООО «Техгаз-ТК» выполняет работы по переоборудованию полуприцепов-цистерн для перевозки опасных грузов согласно требованиям международных правил ДОПОГ. После оформления всех соответствующих документов в органах ГИБДД клиент получает Заключение и отметку в ПТС полуприцепа, а также Свидетельство о регистрации ТС о допуске к перевозке опасных грузов.

Преимущества газовозов СПГ OMEGA:

  1. Универсальность. Может использоваться в составе автопоезда, будь то отечественный или импортный тягач.
  2. Безопасность. Резервуары OMEGA обеспечивают взрывобезопасность перевозок за счет надежной конструкции из ударопрочной стали и качественной арматуры.
  3. Максимальная устойчивость на дороге за счет усовершенствованной конструкции волнореза внутри цистерны: смещение газа при торможении, разгоне или повороте транспортного средства будет минимальным.
  4. Удобный доступ к органам управления в связи более низким расположением арматурного шкафа.
  5. Собственное производство. Приобрести криогенный полуприцеп-цистерну можно как в базовой комплектации, так и с дополнительным оборудованием.

Криогенные полуприцеп цистерны, как правило, приобретают крупные поставщики и потребители промышленных газов. Первым газовозы СПГ OMEGA помогают доставлять криопродукт к своим заказчикам, вторым — транспортировать сжиженный газ по территории предприятия, либо между его филиалами.

2 года

стандартный срок гарантии. Гарантию можно расширить до 5 лет

Получите коммерческое
предложение и расчёт стоимости

Устройство газовоза СПГ OMEGA на базе полуприцепа

— Полуприцеп

Полуприцепы на базе 3-х или 4-х осевого агрегата изготавливают наши партнеры — заводы АО «ВОМЗ» и ООО «ПМЗ».

— Наружный кожух

Сделан из нержавеющей стали марки 12Х18Н10Т толщиной 8 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система торцевых подвесов с текстолитовым стержнем, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки цистерны с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.

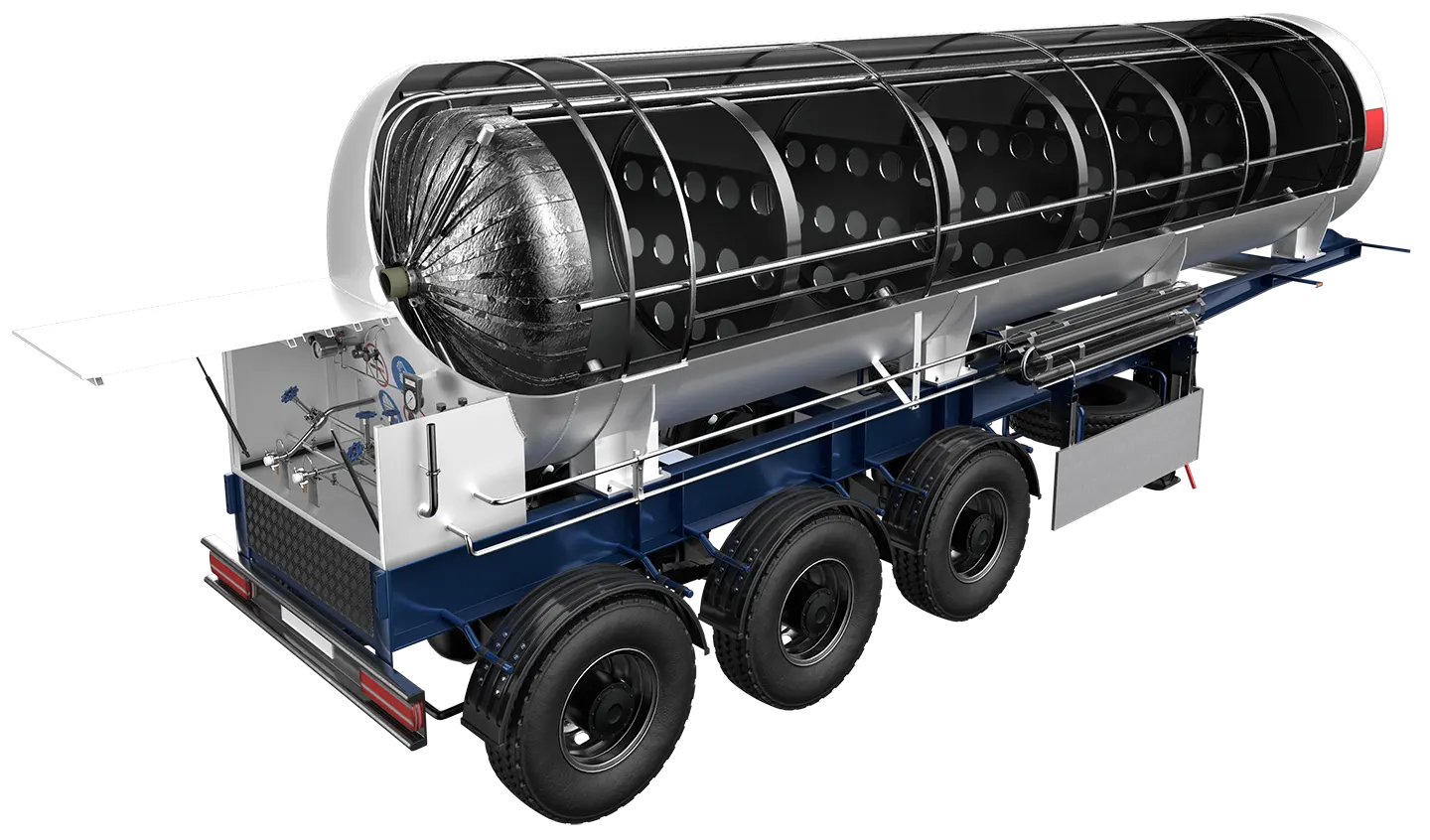

Устройство СПГ ППЦ OMEGA

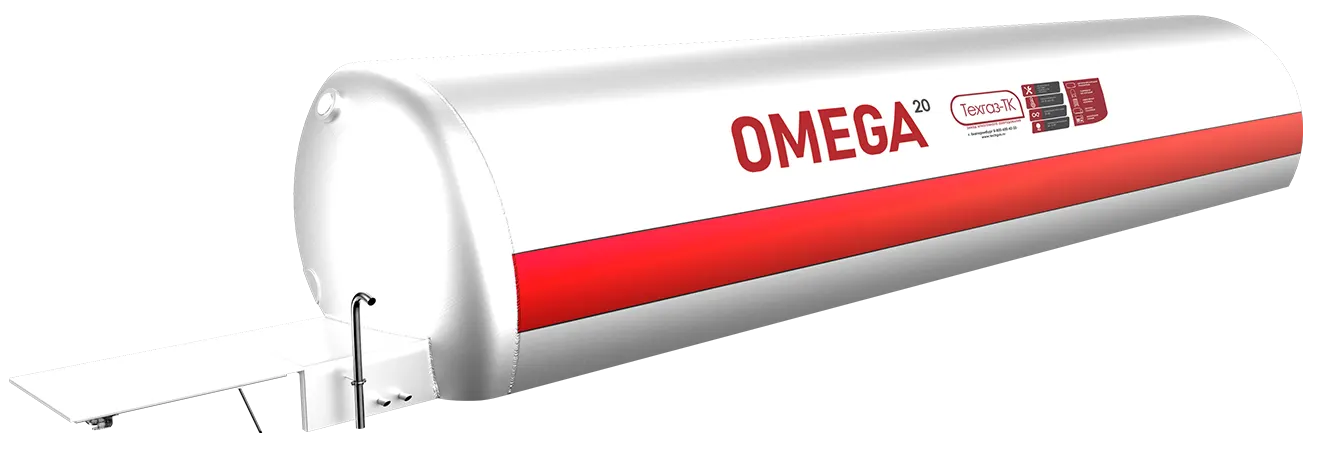

OMEGA спг крышка

— Полуприцеп

Полуприцепы на базе 3-х или 4-х осевого агрегата изготавливают наши партнеры — заводы АО «ВОМЗ» и ООО «ПМЗ».

— Наружный кожух

Сделан из нержавеющей стали марки 12Х18Н10Т толщиной 8 мм. Оборудован предохранительной мембраной на случай аварийного сброса давления. Кожух покрыт антикоррозийной белой краской цвета RAL 9003, препятствующей появлению ржавчины на изделии.

— Внутренний сосуд

Выполнен из нержавеющей стали марки 12Х18Н10Т толщиной 4 мм. Как и наружний кожух, внутренний сосуд отмечен заводским клеймом, которое позволяет отличить оригинальное изделие от восстановленного.

— Теплоизоляционный слой в межстенном пространстве

Слой изоляции не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Изоляция может быть одного из двух типов: вакуумно-перлитная, либо экранно-вакуумная.

— Крепление внутреннего сосуда к внешнему

Система торцевых подвесов с текстолитовым стержнем, которая надежно скрепляет наружний кожух и внутренний сосуд.

— Испаритель подъема давления

Малогабаритный атмосферный испаритель типа «Гелиос». Предназначен для создания газовой подушки во внутреннем сосуде.

— Система внутренних волнорезов

Специальные перегородки, предназначенные для уменьшения действия инерционных сил в процессе перемещения или перевозки цистерны с криопродуктом.

— Арматурный шкаф

Защищает предохранительную арматуру и приборы контроля от внешнего воздействия: механических повреждений, а также снега, града и дождя. Арматурный шкаф выполнен из нержавеющей стали.

— Манометр и дифманометр

Помогают отслеживать уровни давления и наполнения внутреннего сосуда рабочей средой.

— Запорно-предохранительная арматура

Служит для автоматической защиты оборудования и трубопроводных сетей от недопустимого превышения давления, а также для подачи и перекрытия потока рабочей среды.
Оператор открывает 2 вентиля: подъема давления и выдачи.
Принцип работы ППЦ
Этап 01/04
Оператор открывает 2 вентиля: подъема давления и выдачи. Сжиженный газ самотеком под действием силы тяжести поступает в испаритель подъема давления. Там криопродукт газифицируется за счет температуры окружающей среды.
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу в верхнюю часть внутреннего сосуда.
Принцип работы ППЦ
Этап 02/04
После прохождения испарителя подъема давления газообразный продукт идет по трубопроводу в верхнюю часть внутреннего сосуда.
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ.
Принцип работы ППЦ
Этап 03/04
Постепенно в верхней части внутреннего сосуда образовывается газовая подушка, которая начинает вытеснять сжиженный газ.
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ через трубопровод наполнения-выдачи к потребителю.
Принцип работы ППЦ
Этап 04/04
Создаваемое избыточное давление за счет испарения выталкивает сжиженный газ через трубопровод наполнения-выдачи к потребителю.
