Чем отличается криогенный газификатор от криоцилиндра

Газификатор
ГХК
Picture of Ярослав Алехно

Ярослав Алехно

Редактор. Пишет просто о сложном,
и интересно — о серьёзном
Изначально криоцилиндры использовали исключительно для перевозки сжиженных газов, сейчас на их базе активно производят криогенные газификаторы. Процесс не самый трудозатратный: всего-то нужно приобрести готовый сосуд у азиатских производителей и доукомплектовать его продукционным испарителем. Как итог, для продавца - неплохая выгода и минимум вложений, для покупателя - дешевый товар. Тем не менее, есть две причины, по которым покупка криоцилиндра может не оправдать надежд. Подробнее об этом - в нашей статье.

Разоблачение испарителя, или почему он должен быть «на виду»?

Для работы криогенного газификатора или криоцилиндра требуется 2 типа испарителя:

  • Продукционный испаритель, которому обычно достается все внимание Заказчика: именно от него зависит производительность (какое количество мкриожидкости будет газифицировано и подано в трубопроводную сеть за 1 час);
  • Испаритель подъема давления. Его роль — газификация жидкости внутри сосуда, чтобы за счет роста давления «протолкнуть» жидкий газ в трубы продукционного испарителя.

Испарители подъёма давления у газификатора расположены снаружи и прикреплены к дну сосуда. А вот у криоцилиндров он расположен внутри (между внутренним и внешним сосудом) и примыкает к стенке кожуха. Логично, что внутри маленького сосуда места немного, поэтому испарители подъема давления в криоцилиндрах отличаются небольшими размерами и, как следствие производительностью. Поэтому:

  • на начало работы с криоцилиндром тратится примерно на 15 минут дольше времени, чем на начало работы с газификатором;
  • внешний корпус криоцилиндров часто обмерзает;
  • появляются дополнительные мостики холода, за счет которых увеличиваются потери газа в процессе хранения криожидкости.

Пара слов о значимости материала кожуха

Материал корпуса (внешнего сосуда) газификатора изготовлен из стали 09Г2С, а корпус криоцилиндра изготовлен из тонкой нержавейки. За счет этого криоцилиндр весит на 20-50 кг меньше, чем газификатор. Но на этом плюсы заканчиваются и начинаются минусы.

Вместо ваккуумного клапана в криоцилиндр встроена одноразовая запаянная пробка, а значит криоцилиндр будет служить ровно столько, сколько будет в состоянии держать вакуум. В качестве выхода из ситуации можно было бы высверлить отверстие в корпусе сосуда и вставить штуцер, но хорошо сварить тонкие стенки нержавейки будет сложно. Кроме того, в процессе такой сварки есть большой риск повредить экранно-вакуумную изоляцию.

Чем отличается криогенный газификатор от криоцилиндра

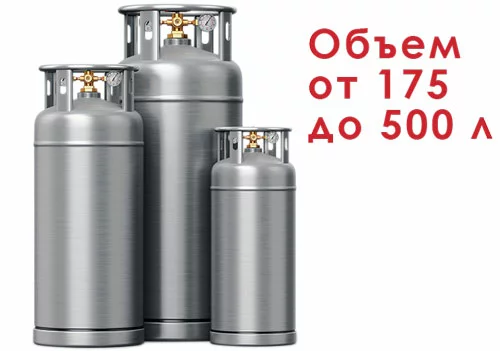

Криоцилиндры

Криоцилиндр и газификатор: ищем и находим сходство

Сравним криоцилиндр и газификатор ГХК объемом 0,5 м3:

  • И криоцилиндр, и газификатор малого объема можно перемещать с помощью бортового автомобиля и заправлять, не снимая с транспортного средства;
  • Оба вида криогенного оборудования можно монтировать на металлической раме и даже установить на колеса для удобства перемещения по цеху;
  • Из малых газификаторов (или криоцилиндров) можно соорудить единую конструкцию.

Таким образом, и криоцилиндр, и газификатор ГХК 0,5 отличаются компактностью, мобильностью и адаптивностью.
