Как обеспечить больницу медицинским кислородом

Медицинский газификатор
Медицинский газификатор
Picture of Ярослав Алехно

Ярослав Алехно

Редактор. Пишет просто о сложном,
и интересно — о серьёзном
В 2020-2022 годах кислород оказался жизненно-важен для пациентов с тяжелой формой коронавируса. Как итог - в медицинских учреждениях по всей стране прошла масштабная модернизация систем хранения и подачи медицинского газа. Так, привычные баллоны заменили на холодных белых гигантов – кислородные газификаторы. В этой статье мы обобщили свой опыт по оснащению больниц газификаторами и подготовили несколько полезных рекомендаций тем, кто сейчас подбирает данное оборудование.

Баллоны против газификатора: что для больницы лучше


Почему же больницы стали массово отказываться от баллонов в пользу кислородных газификаторов? На это есть несколько причин:

  • Причина №1: Возможность обеспечить бесперебойное снабжение кислородом своих пациентов. При пиковых нагрузках баллоны с кислородом приходилось часто заправлять, что отнимало много времени и сил и без того загруженных медработников.

Так, 40-литровый кислородный баллон содержит 6,3 мгаза. Соответственно, стандартная рампа на 10 баллонов обеспечивает раскачивание 63 м газа. При потреблении больницей до 100 м кислорода в сутки рампы не хватит даже на 1 день. А вот газификатор VISTA-3 вмещает столько кислорода, что его хватит более чем на 3 недели беспрерывного использования при аналогичном расходе.

  • Причина №2: Возможность хранить огромный запас кислорода на небольшой площади. Так, в кислородный газификатор VISTA-3 входит столько медицинского газа, сколько вмещают в себя 360 баллонов.
  • Причина №3. Уверенность в безопасности пациентов. Чистота газа внутри баллона зависит от порядочности поставщика. Кроме того, стальные баллоны могут ржаветь изнутри, что часто остается незамеченным и приводит к загрязнению медицинского газа. Другая ситуация с кислородными газификаторами: даже если в него попадет пыль, то она просто осядет на дне. Ржавчина также исключена, ведь внутренний сосуд газификатора изготавливают из нержавеющей стали.
  • Причина №4. Снижение затрат на покупку медицинского кислорода. В зависимости от региона, стоимость жидкого медицинского кислорода в среднем оказывается в 2-2.5 раза ниже газообразного. Это позволяет больницам получить существенную экономию на закупках газа в течение всех 20 лет эксплуатации.

Эти причины способствовали тому, что кислородные газификаторы стали обязательным пунктом при оборудовании больниц: как новых, так и действующих.

VISTA-5
ГХК Vista — стационарная

Как подобрать подходящий объем медицинского газификатора для больницы?


По правилам (читать документ) в больнице должно находится минимум три независимых источника кислорода:

  • Первичный источник должен обеспечить запас медицинского кислорода для больницы минимум на 5 суток;
  • Вторичный источник включается в работу при остановке первичного источника и должен также обеспечивать запас кислорода на 5 суток;
  • Резервный источник подключают при выходе из строя первых двух. Его задача — продержаться в течение трех часов и обеспечить кислородом хотя бы реанимации и палаты интенсивной терапии.

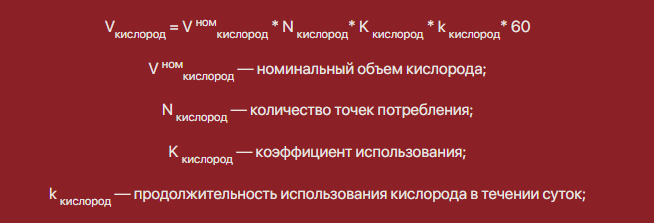

Медицинские газификаторы, как правило, используются в качестве первичного и вторичного источника кислорода, а значит в обоих случаях кислорода в них должно хватить минимум на 5 суток. Рассчитать суточную потребность больницы в кислороде нам поможет следующая формула:

Как обеспечить больницу медицинским кислородом
Формула
Задача: Максимально в реанимации больницы будет работать 12 аппаратов ИВЛ. Какого объема газификатор лучше установить?

Решение:

  • Считаем максимальный расход кислорода за одну минуту. Так, согласно таблице, в реанимациях для взрослых расчетное потребление медицинского кислорода составляет 9 л/минуту. Для 12 аппаратов ИВЛ он составит:  12 х 9 литров = 108 л/мин;
  • По таблице определяем коэффициент использования — в нашем примере он равен 1.
  • По таблице определяем продолжительность использования кислорода в реанимациях — в нашем примере она составляет 24 часа.
  • Определяем суточную потребность больницы в кислороде: 108 л/ мин х 60 х 24 часа = 155 520 литров.
  • Газификатор в качестве первичного или вторичного источника кислорода должен обеспечить запас газа на 5 суток: 155 520 литров х 5 суток = 776 600 литров.

Переводим литры в метры кубические: 776 600 литров = 776,6 м3

Ответ: больнице будет достаточно установить 2 газификатора VISTA-1 — в качестве основного и резервного источника.

Сделаем расчет за вас, — наш проектировщик подскажет объем газификатора, который обеспечит необходимый запас кислорода для вашей больницы!

Особенности установки и эксплуатации кислородных газификаторов в больнице


Рассказываем, что необходимо учесть перед приобретением кислородных газификаторов.

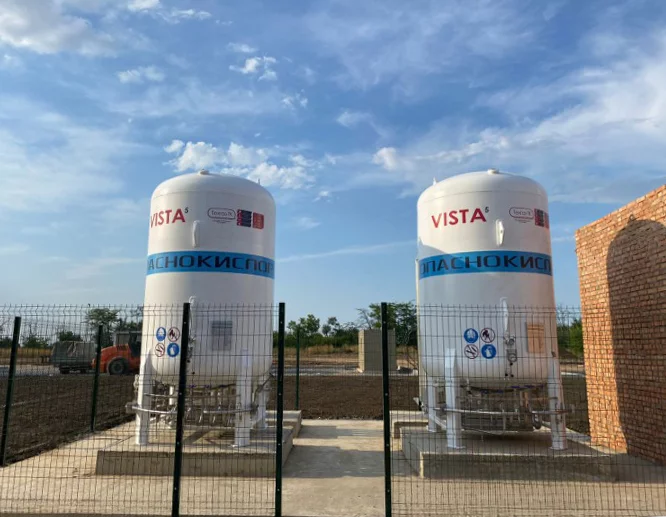

  • Для установки медицинских газификаторов VISTA на территории больницы требуется оборудовать специальную бетонированную площадку соответствующей грузоподъемности. Кроме того, по периметру площадки желательно установить ограждение, чтобы исключить доступ к газификатору для посторонних лиц (в качестве материала ограждения можно использовать металлическую сетку). На фотографиях в конце этой статьи примеры того, как обустраивали площадки под кислородные газификаторы VISTA различные медицинские учреждения.
  • Раз в год емкости кислородных газификаторов должны подвергаться промывке и обезжириванию. Провести эти процедуры можно как своими силами, так и воспользовавшись услугами подрядчика.
  • Кислородные газификаторы необходимо ставить на учет в органах Ростехнадзора и оформлять как Опасный производственный объект (ОПО) (согласно п. 223 ФНП ОРПД). Если же ОПО на территории больницы уже был зарегистрирован ранее, то потребуется всего лишь проект его техперевооружения с экспертизой промышленной безопасности. За помощью в постановке оборудования на учет вы можете как обратиться к стороннему подрядчику, так и заказать его у нас.
 В 2020-2022 гг завод  ООО «Техгаз-ТК» изготовил и поставил более 100 медицинских газификаторов марки VISTA для больниц Москвы, Санкт-Петербурга, Екатеринбурга, Курска, Саратова и других городов.

Мы гарантируем высокое качество наших изделий: медицинские газификаторы проходят строгий контроль и отвечают всем необходимым требованиям безопасности. Подробнее об этом расскажет наш специалист по телефонам (343) 221-30-08 или 8-800-250-93-04. Обращайтесь!

Ответы на часто задаваемые вопросы

Каким должен быть медицинский кислород?


Медицинский кислород должен соответствовать требованиям ГОСТ №5583-78. Его главное отличие от технического кислорода в отсутствии инородных примесей, загрязнений и запахов. Кроме того, он является абсолютно сухим, что предотвращает накопление воды в кислородных трубках. Для проверки на соответствие этим требованиям перед началом использования медицинский кислород в обязательном порядке проходит многоуровневый контроль, чтобы не навредить здоровью пациентов. Требования стерильности и безопасности касаются не только самого медицинского газа, но также емкостей для его хранения и транспортировки. В больницах медицинский кислород, как правило, хранится либо в газовых баллонах, либо в специализированных сосудах – криогенных газификаторах.


Как понять, потребуется ли регистрировать газификатор в органах Ростехнадзора?


Согласно п. 223 ФНП ОРПД учету в органах Ростехнадзора не подлежат:

  • криогенные сосуды, работающие со средой 1-й группы, у которых произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 0,05;
  • криогенные сосуды, работающие со средой 2-й группы, у которых произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0.

Кислород относится к среде первой группы. С учетом давления и вместимости газификаторов, данные криогенные сосуды будут подлежать регистрации в органах Ростехнадзора.


Какие данные нужны для проекта техперевооружения ОПО и КГС (кислородно-газификационной станции)


Для проектирования кислородно-газификационной станции (КГС) на территории больницы необходимы следующие данные:

  • Генплан  участка проектирования (топосъемка, где показаны подземные коммуникации);
  • План здания с указанием точек подключения кислородопровода, электрокабеля;
  • Описание существующей системы кислородоснабжения (источник кислорода, расход, узел редуцирования), фото;
  • Свидетельство регистрации ОПО, если есть ОПО.


Что входит в проект площадки КГС (кислородно-газификационной станции)


В проект площадки КГС входят:

  • генплан площадки,
  • план размещения оборудования и трубопроводов,
  • схема соединений (монтажная),
  • фундамент,
  • ограждение,
  • освещение,
  • заземление.
