Эта статья для тех, кто сталкивается с выбором газификатора впервые: она поможет разобраться в основных типах и характеристиках оборудования. А ещё — понять, какой газификатор ГХК купить, чтобы в полной мере ощутить выгоду от его эксплуатации.

Какие бывают типы газификаторов

По типу установки газификаторы ГХК можно разделить на стационарные и мобильные (транспортные).

По типу установки газификаторы ГХК можно разделить на стационарные и мобильные (транспортные). Для стационарных характерно вертикальное расположение сосудов, что делает их более рациональным вариантом с точки зрения сокращения потерь газа от испарения. Дело в том, что скорость испарения жидкого газа пропорционально площади поверхности: маленькая и глубокая лужа будет высыхать дольше, чем мелкая и широкая. Но следует помнить, что стационарные газификаторы ГХК более требовательны к площадке: для них следует подготовить ровную бетонированную поверхность, ограждение, а также предусмотреть возможность крепления к фундаменту анкерными болтами.

Мобильные газификаторы производят чаще всего с горизонтальными сосудами, закреплёнными на раме для удобства погрузки-выгрузки. Малолитражные модели транспортных газификаторов популярны среди заготовителей лома: их удобнее перевозить и заправлять, чем баллоны. Транспортные газификаторы больших объёмов актуальны для больниц и заводов, если есть потребность в их переброске с одного объекта на другой. Крепить к фундаменту мобильные газификаторы не требуется.

Характеристики сосуда газификатора

Объём

Объём криогенного газификатора будет зависеть от расхода газа, которое рассчитывается согласно нормативам и затем прописывается в проекте ОПО. Если же ранее на предприятии использовали газовые баллоны, то предварительно можно сориентироваться так: 120 стандартных кислородных баллонов эквивалентны кислородному газификатору объёмом 1 м³.

Кроме того, узнайте заранее условия вашего предполагаемого поставщика криопродукта:

  • стоимость доставки
  • стоимость газа
  • минимальный объём заказа
  • как формируется график доставки
  • объём заправочной цистерны
Знание ответов на эти вопросы поможет принять более рациональное решение. Так, чем меньше газификатор, чем чаще его придётся заправлять: а это значит, что сделав выбор в пользу газификатора большего объёма вполне возможно сэкономить на логистике. Более того, если у поставщика газа установлен минимальный объём на доставку, то может оказаться, что заправить газификатор ГХК объёмом 0,5 м3 вы сможете, только если самостоятельно его привезёте.

Давление


Давление в газификаторах ГХК может быть установлено в диапазоне от 0,9 МПа до 3,5 МПа (в зависимости от требований проекта, технологического процесса или пожеланий Заказчика). Так, если газификатор нужен для подачи газа на станок лазерной резки, то малым напором не обойтись. И другой пример: для медицинского учреждения вполне может быть достаточно минимального давления.

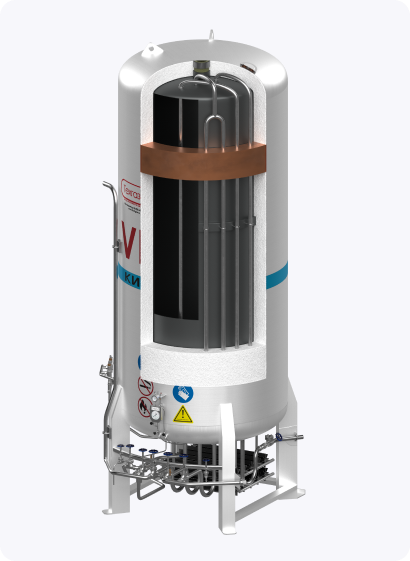

ГХК Vista-8 стационарная в разрезе

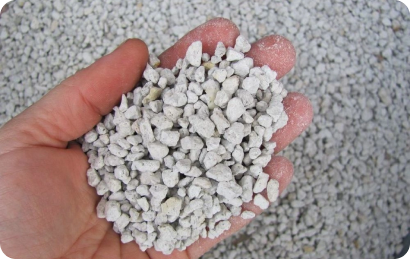

Перлитный песок

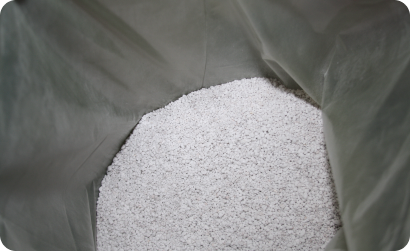

Перлитный песок

Пространство между двумя криогенными сосудами заполняется изоляционным слоем, который не пропускает тепло и способствует сохранению газа в сжиженном состоянии. Этот слой может быть одного из двух типов:

  • Вакуумно-перлитная (порошковая) изоляция — ВПИ (оптимален для газификаторов объёмом более 1 м³)
  • Экранно-вакуумная изоляция — ЭВИ (оптимален для газификаторов объёмом менее 1 м³)

Экранно-вакуумная изоляция считается более современной и эффективной. Отсюда следует логичный вопрос: «Почему же тогда её не применяют при изготовлении всех сосудов?». Причины следующие:

  • Cуществуют тонкости в технологии накрутки изоляции на крупногабаритные сосуды. При несоблюдении этой технологии все преимущества исчезают.
  • C учётом небольших потерь от испарения в газификаторах ГХК и их регулярного использования, ощутимую выгоду можно использования ЭВИ вместо ЭПИ заметить только на маленьких транспортных сосудах.

Таким образом, самое главное в термоизоляции сосуда газификатора ГХК — соблюдение технологии, и при грамотном подходе оба варианта (ЭПИ и ЭВИ) отлично справляются со своими задачами.

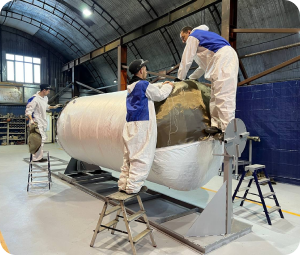

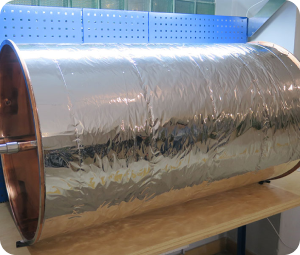

Экранно-вакуумная изоляция
изоляция
Экранно-вакуумная изоляция
ГХК

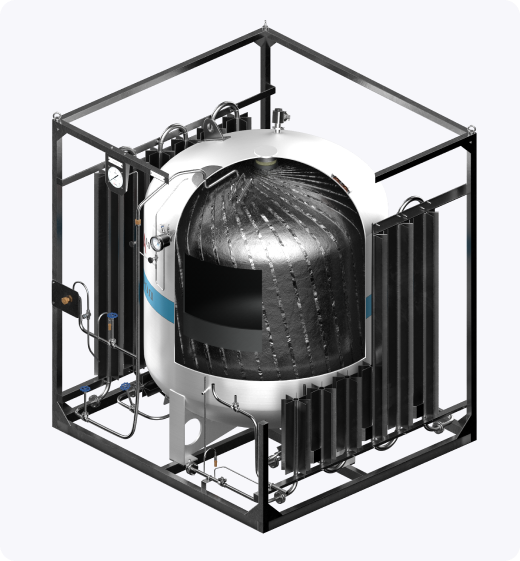

Экранно-вакуумная изоляция

Основные характеристики атмосферного испарителя Гелиос

Тип крепления

По типу крепления различают навесные атмосферные испарители (в этом случае он крепиться на корпус газификатора) и отдельно стоящие.

Если требуется разместить криогенный газификатор на территории максимально компактно, выбирайте испаритель навесного типа. Но помните, что существуют ограничения по весу, поэтому иногда продукционный испаритель может быть изготовлен только в отдельно стоящем исполнении.

Производительность

Атмосферный продукционный испаритель состоит из алюминиевого профиля с наружным и внутренним оребрением и системы труб, проходя по которым сжиженный газ нагревается и газифицируется. Чем больше газа потребляет за 1 час ваше предприятие, тем больше должна быть производительность испарителя.

Оптимальную производительность атмосферного испарителя правильно считать по пиковой нагрузке, так как иначе жидкий газ может попасть в линию потребителя. Так, если в среднем на вашем предприятии расходуется от 25 до 50 нм3 газа в час, то производительность испарителя должна быть не менее 50 нм³.

Производитель газификатора ГХК

Работать с производителем газификаторов выгоднее и безопаснее, чем с посредником. Подробнее о том, как отличить одного от другого, мы писали в этой статье.

В свою очередь, компания «Техгаз-ТК» предпочитает работать открыто: вы всегда можете посетить наше производство и проконтролировать каждый этап изготовления заказанного газификатора, а также присутствовать на тестовых испытаниях.
